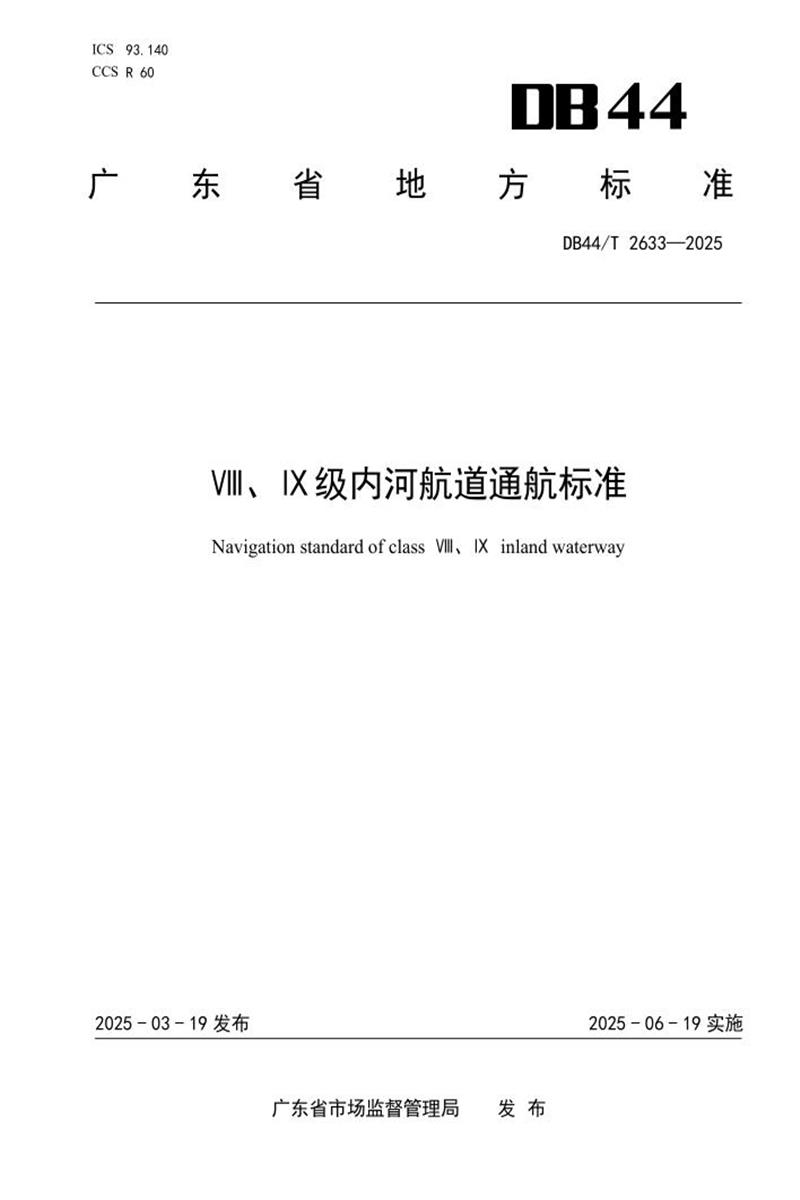

DB44/T 2633-2025 Ⅷ、Ⅸ级内河航道通航标准

以下是广东省地方标准《DB44/T 2633-2025 VIII、IX级内河航道通航标准》的核心内容总结：

​​一、适用范围​​

1. ​​适用对象​​：
   • 广东省辖区内河VIII级（通航30吨级船舶）、IX级（通航20吨级船舶）航道。
   • 跨越/穿越航道的桥梁、缆线、隧道、管道等涉航建筑物。
2. ​​适用场景​​：
   航道及涉航建筑物的规划、设计及航道通航条件影响评价。

​​二、航道尺度要求​​

​​航道等级定义​​

​​航道尺度（天然/渠化河流）​​

​​特殊要求​​：

• ​​弯曲段加宽​​：若弯曲半径≤3倍船长（VIII级60m，IX级45m），需按公式 \Delta B = L^2 / (2R + B) 加宽。
• ​​硬质河床​​：水深另加0.1–0.2m。
• ​​最小弯曲半径​​：不小于船长2倍（极端受限时）。

​​三、通航建筑物要求​​

​​1. 船闸尺度​​

​​2. 节制闸尺度​​

​​其他要求​​：

• 闸首口门宽度≥6m。
• 净空高度需满足桥梁要求（见下文）。

​​四、涉航建筑物要求​​

​​1. 水上过河建筑物（桥梁、缆线等）​​

• ​​选址要求​​：
  • 避开滩险、弯道、汇流口等，距上游≥2倍船长，下游≥4倍船长。
  • 相邻建筑物间距≥船长 + 下行3分钟航程。
• ​​通航净空尺度​​：

  等级	净高 (m)	净宽 (m)	上底宽 (m)	侧高 (m)
  VIII	2.5	10	8	2.0
  IX	2.0	10	8	1.5
  ​​特殊工况​​：

  • 水流夹角>5°或横向流速>0.3m/s时需加宽净宽；流速>0.8m/s时应一跨过河。
• ​​缆线净高​​：按《DB44/T 2632》执行。

​​2. 水下过河建筑物（管道、隧道等）​​

• 埋深≥远期规划航道底标高以下1.0m，并预留冲刷深度。

​​3. 临河建筑物（码头、锚地等）​​

• ​​禁止占用航道​​：停泊/回旋水域需专题论证。
• ​​锚地要求​​：距航道边线≥2倍最大船宽。
• ​​桥区限制​​：桥梁上游4倍船长、下游2倍船长内禁设停泊区。

​​五、通航水位标准​​

​​节制闸河段​​：最高通航水位≥正常运行水位。

​​六、特殊规定​​

1. ​​旅游/客运航道​​：尺度可论证调整，但不得低于本标准。
2. ​​限制性航道​​：经论证可适当降低标准。
3. ​​永久性工程​​：应按长远需求设计（如船闸、桥梁等）。
4. ​​IX级以下航道​​：参照IX级标准执行。

​​七、计算依据​​

• ​​航道水深​​：H = T + \Delta H（\Delta H = 0.1–0.2m）。
• ​​航道宽度​​：
  • 单线：B = B_s + L \sin \beta + 2B_r
  • 双线：B = 2B_s + 2L \sin \beta + 3B_r（\beta = 2^\circ）。
• ​​桥梁净宽​​：B_m = B_s + L \sin \beta + \Delta B_m + P_d（\beta = 3^\circ）。

​​总结​​：本标准系统规定了广东省VIII、IX级内河航道及涉航建筑物的通航技术要求，涵盖尺度、水位、建筑物布局等关键参数，强调特殊工况需专题论证，兼顾安全性与经济性。
