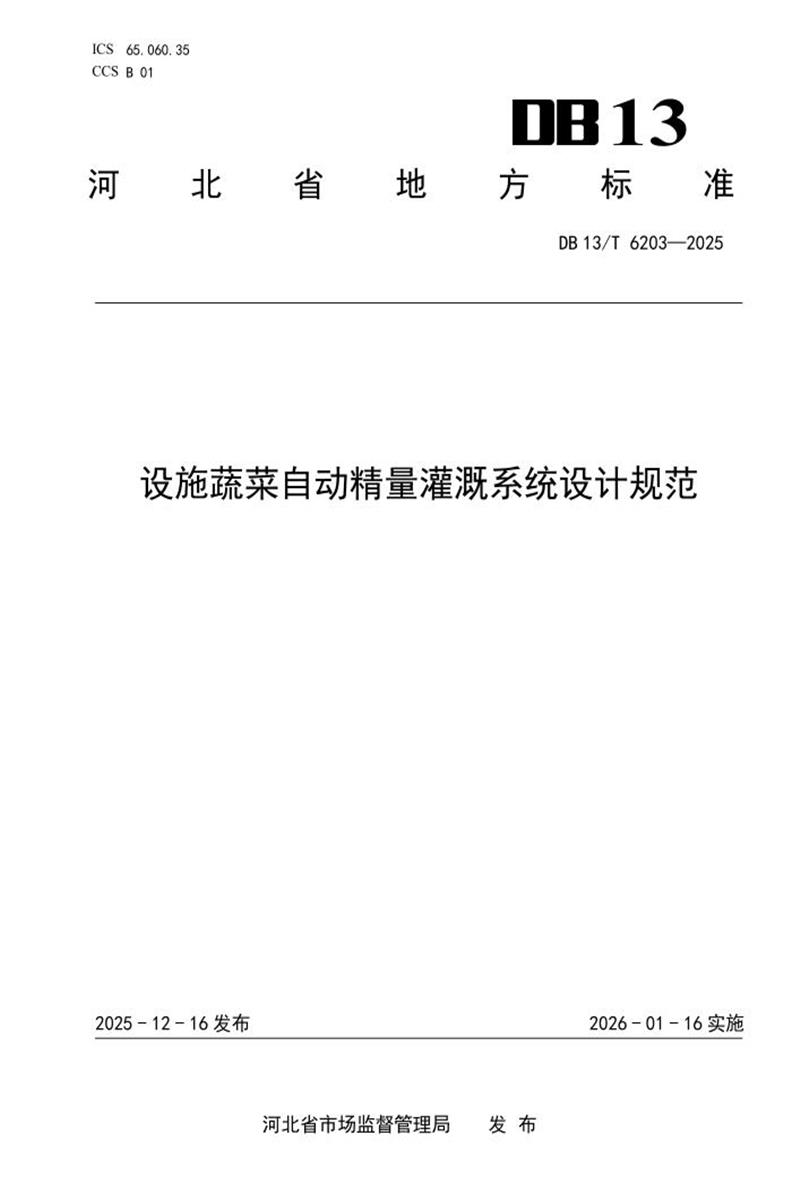

DB13/T 6203-2025 设施蔬菜自动精量灌溉系统设计规范

　　ICS 65.060.35 CCS B 01

　　13

　　河 北 省 地 方 标 准

　　DB 13/T 6203—2025

　　设施蔬菜自动精量灌溉系统设计规范

　　2025 - 12 - 16 发布 2026 - 01 - 16 实施

　　河北省市场监督管理局 发 布

　　DB 13/T 6203—2025

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　本文件由河北省农业农村厅提出。

　　本文件起草单位：河北省农林科学院经济作物研究所、石家庄市鹿泉区特色农产品协会、赵县鑫农孵化基地有限公司。

　　本文件主要起草人：梁玉芹、付吉海、方敬涛、王育博、杨阳、苏哲芳、祁永新、张戈、刘斯超、刘妍菊、刘云、侯玉磊、丁莉。

　　I

　　DB 13/T 6203—2025

　　设施蔬菜自动精量灌溉系统设计规范

　　1 范围

　　本文件规定了设施蔬菜自动精量灌溉系统设计的基础条件、主要元器件选择及设定、系统安装、系统操作、系统维护、安全防护等内容。

　　本文件适用于设施蔬菜生产的自动精量灌溉系统设计。

　　2 规范性应用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB 5084 农田灌溉水质标准

　　GB/T 41782.1-2022 物联网系统互操作性

　　GB/T 50485 微灌工程技术标准

　　NY/T 2132 温室灌溉系统设计规范

　　3 术语和定义

　　本文件没有需要界定的术语和定义。

　　4 基础条件

　　4, 1 水源水质

　　灌溉所用水源应为水量充足、清洁、无污染的地下水、地表径流水，水质应符合GB 5084的规定。

　　4. 2 系统电源

　　选择电路齐全且稳定、无干扰的系统电源。

　　4. 3 电动阀连接管道

　　电动阀与管道的连接需要符合具体的口径和材质要求，以确保系统稳定运行和无泄漏。电动阀的接口(通常为螺纹或法兰)应与PPR管道连接的接口一致。电动阀接管口径宜选国标DN 50，PPR(PE)热熔管道宜选Φ63，管材的外径为63 mm，符合DN 50标准的管材。

　　5 主要元器件选择及设定

　　5. 1 电动阀

　　选用密封好、使用寿命长、不容易发热、在断电后能够自动停止灌溉的专用电动阀，如常闭型电动阀，根据现场管道内尺寸或流量要求确定电动阀公称通径为DN 50(mm)，宜选用交流220 V电源接线(考虑安全低压标准24 V)。

　　5.2 流量计

　　宜选用涡轮流量计，直径根据管路口径选择，根据控制系统选用模拟量输出或485通讯输出，显示瞬时和累计流量，精度达到0.5%。

　　5.3 主控制器

　　1

　　DB 13/T 6203—2025

　　通过数据采集流量，进行计算和判断，对电动阀进行控制。操作人员可以在主控制器上查看采集的数据，根据不同作物灌溉需求，系统设置作物标准灌溉量，即可自动获得要灌溉地块的灌溉量，实现自动灌溉，并精准控制灌溉量或灌溉时间。

　　5. 4 施肥口

　　施肥口安装在下游，位于电动阀和流量计之后。

　　6 系统安装

　　6. 1 主控制器选用及安装

　　6.1.1 主控制器选用

　　主控制器选用标准型控制盒，主要材质为金属(如冷轧钢板)或工程塑料。防护等级选择IP65或以上。控制盒内部结构布局合理，根据功能分区设计，包括电源模块区、PLC模块区、端子排区和触摸屏连接区，预留扩展空间，为未来可能增加的模块或功能预留安装位置。

　　6.1.2 主控制器安装

　　主控制器固定于墙体或立柱，安装高度为1.4 m～1.6 m，避免受潮或浸水。

　　6.2 电动阀和流量计安装

　　灌溉输水管网由干管、支管、毛管组成，并配有电动阀、流量计、控制阀及相关管件，在灌溉系统首部安装电动阀、流量计，电动阀的接口为螺纹接口，使用PPR管专用活接头与电动阀螺纹接口连接，流量计安装时要注意水流方向，符合GB/T 50485的要求。

　　7 系统操作

　　7. 1 本地控制

　　7.1.1 启动

　　进入操作界面，准确输入灌溉地块的长度、宽度，系统自动计算显示地块面积。根据作物不同生育期以及土壤条件，手动设定标准亩灌水量，系统自动生成“设定地块灌水量”目标值。参数设定后，启动智能灌溉程序。

　　7.1.2 终止

　　当“设定亩灌水量”与“实际亩灌水量”数值一致或“设定地块灌水量”与“实际地块灌水量”数值一致时，即为智能灌溉结束，系统可自动终止灌溉;或当实际灌水量满足本次灌水需求时，可以手动终止本次灌溉。

　　7. 2 远程控制

　　登录控制App，在登录界面输入用户名和密码，进入控制界面，界面显示及操作同7.1。

　　7. 3 数据记录

　　智能灌溉结束后，返回主界面，点击“数据记录”即可看到所有灌溉记录，数据可以导出至u盘内。

　　8 系统维护

　　8. 1 定期检查、维护电动阀和流量计。

　　8. 2 使用前对主要元器件进行检查、校验;使用中按照生产厂家要求进行维护;周期性使用结束后妥善保管传感器。

　　8. 3 对主控制器中的灌溉数据进行定期导出及备份。

　　2

　　DB 13/T 6203—2025

　　9 安全防护

　　9. 1 网络安全。部署防火墙和入侵检测系统(IDS)来监控和阻止未经授权的访问。使用 VPN 和SSL/TLS 等加密技术来保护数据在传输过程中的安全。

　　9.2 数据安全。数据存储应由专门人员管理。收集的数据应对重复数据和异常数据进行删除，并进行备份和自动存档;当数据被错误删除、损坏或发生硬件故障时，应进行数据恢复。

　　9. 3 物理安全。在关键设施处安装视频监控和警报系统，防止物理入侵，确保主控制器的环境安全。

　　3
