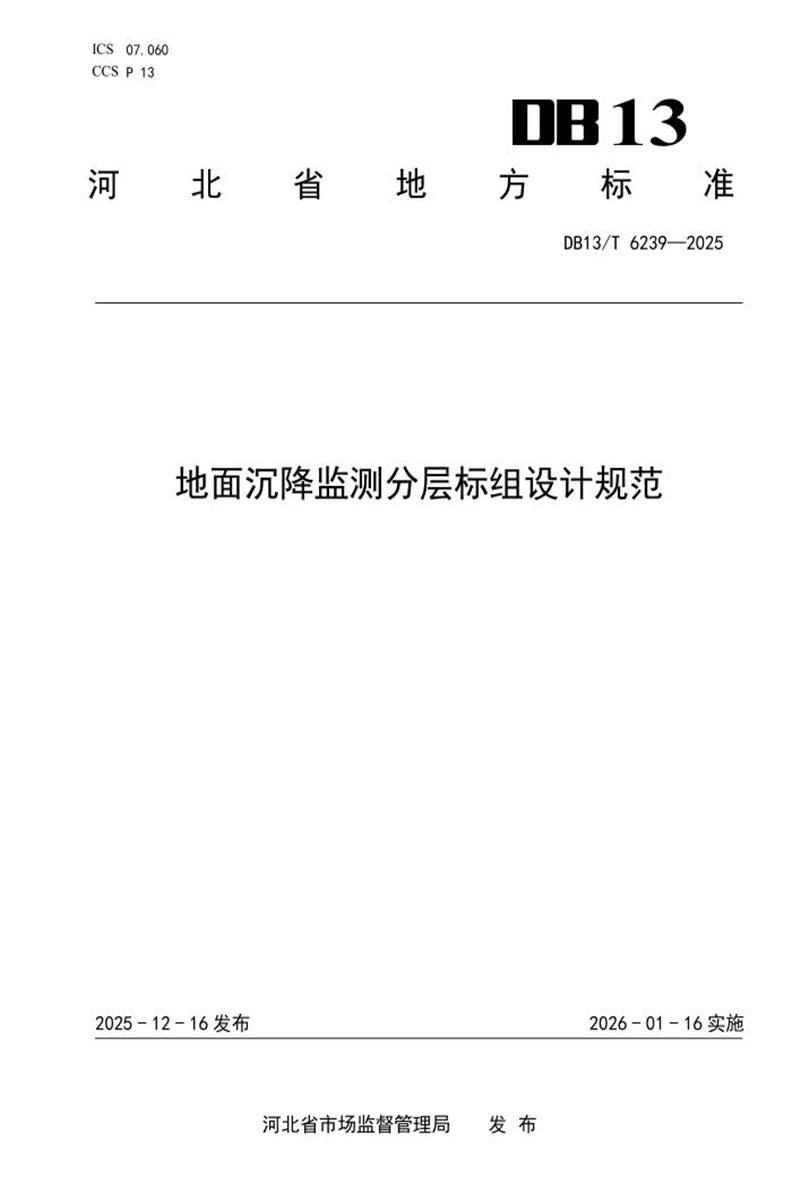

ICS 07.060 CCS P 13
13
河 北 省 地 方 标 准
DB13/T 6239—2025
地面沉降监测分层标组设计规范
2025 - 12 - 16 发布 2026 - 01 - 16 实施
河北省市场监督管理局 发 布
DB13/T 6239—2025
目 次
前言 II
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 总体要求 2
5 分层标组标孔类型 3
6 调查 3
7 场址选择 3
8 分层标组布置 4
9 地质勘查孔 4
10 基岩标 4
11 分层标 6
12 地面标 6
13 地下水位监测孔 6
14 孔隙水压力监测孔 7
15 监测和保护 8
16 成果 8
附录 A(资料性) 基岩标标型结构 9
附录 B(资料性) 扶正器 10
附录 C(资料性) 分层标标型结构 11
附录 D(资料性) 分层标标底结构 12
附录 E(资料性) 地下水位监测孔结构 13
附录 F(资料性) 孔隙水压力监测孔结构 14
附录 G(资料性) 地面标结构 15
附录 H(资料性) 设计书编制提纲 16
参考文献 17
I
DB13/T 6239—2025
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河北省地质矿产勘查开发局提出并归口。
本文件起草单位：河北省地质矿产勘查开发第三水文工程地质大队(河北省地热资源开发研究所)、河北省地质环境监测院、河北省地质调查院、天津市地质环境监测总站、中国冶金地质总局第一地质勘查院。
本文件主要起草人：范少华、赵伟玲、常家睿、齐恭、张进才、景龙、李杨、雒寒梦、蒋京、刘鹏鹏、王紫昭、周志全、王霜、赵建勇、牛文明、董星、刘丽颖、赵立鹏、王梦娜、齐晓凤。
II
DB13/T 6239—2025
地面沉降监测分层标组设计规范
1 范围
本文件规定了地面沉降监测分层标组设计的总体要求、分层标组标孔类型、调查、场址选择、分层标组布置、地质勘查孔、基岩标、分层标、地面标、地下水位监测孔、孔隙水压力监测孔、监测和保护、成果要求等内容。
本文件适用于基岩标、分层标、地面标、地下水位监测孔、孔隙水压力监测孔的设计。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 12897 国家一、二等水准测量规范
GB 50021 岩土工程勘察规范
GB 50027 供水水文地质勘察标准
GB/T 50123 土工试验方法标准
DZ/T 0148 水文水井地质钻探规程
DZ/T 0154 地面沉降测量规范
DZ/T 0227 地质岩心钻探规程
DZ/T 0270 地下水监测井建设规范
DZ/T 0283 地面沉降调查与监测规范
3 术语和定义
下列术语和定义适用于本文件。
3.1
地面沉降 land subsidence
因自然因素和人为活动引起松散地层压缩所导致的一定区域范围内地面高程降低的地质现象。 [来源：DB13/T 5945-2024，3.1]
3.2
地面沉降监测分层标组 land subsidence monitoring station
为获取地面沉降监测数据而建设的综合性监测设施，包括基岩标、分层标、地下水位监测孔、孔隙水压力监测孔、地面标、静力水准监测系统及其他监测系统等。
3.3
地质勘查孔 geological exploration hole
以了解地质情况(如地层岩性、层数、厚度、埋深、结构等特征)，提供分层标组设计参数为目的的地质钻探孔。
[来源：DB13/T 5945-2024，3.2] 3.4
基岩标 bedrock benchmark
埋设在稳定基岩上并引至地面的水准观测设施。
[来源：DB13/T 5945-2024，3.3] 3.5
分层标 benchmark fixed on different stratum
埋设在不同深度松散土层分界面位置的地面水准观测标志。
[来源：DB 13/T 5945-2024，3.5]
1
DB13/T 6239—2025
3.6
地面标 ground benchmark
埋设在冻土层以下稳定地层的地面水准观测标志。
[来源：DB13/T 5945-2024，3.4] 3.7
地下水位监测孔 groundwater level monitoring hole
用于监测地下水动态变化的管井设施。
[来源：DB13/T 5945-2024，3.6] 3.8
孔隙水压力监测孔 pore wate pressure monitoring hole
用于监测粘性地层渗流压力的管井设施。
[来源：DB13/T 5945-2024，3.7] 3.9
保护管 protector tube
隔离周围土层摩阻与水动力、水化学环境及其动态变化，使引测标杆不受干扰的保护装置。
[来源：DB13/T 5945-2024，3.9]
3.10
标杆 beacon pole
从完整基岩或被监测地层引伸至地面的引测装置。
[来源：DB13/T 5945-2024，3.8]
3.11
扶正器 centralizer
安设在保护管与标杆间隙内的内扶正器，用以扶正标杆、增加其稳定性的导正装置。安设在保护管与钻孔壁间隙内的外扶正器，用以扶正保护管、增加其稳定性的导正装置。
[来源：DB13/T 5945-2024，3.10]
3.12
标底 bottom pole
与基岩或被监测岩(土)层固成一体的底部刚性组合装置，是地层压密或回弹信息向上传递的主要部件。
[来源：DB13/T 5945-2024，3.11]
3.13
测量标志点 survey mark points
与监测设施相连、符合水准测量规范的地面测量点。基岩标的测量标志点是标组高程测量的起算点，分层标的测量标志点是监测地层沉降量的测点。
[来源：DB13/T 5945-2024，3.12]
4 总体要求
4.1 分层标组是地面沉降监测的专业设施，应在充分调查基础上，根据地面沉降监测的目的和需求，进行选址、设计。
4.2 调查拟建分层标组工作区周边的区域地壳稳定性、基岩埋深、地质环境条件、地面沉降发育特征、地下水开采状况、人类工程活动等，收集已有地面沉降监测网情况及监测成果资料，确定分层标组建设选址位置及控制深度。
4.3 根据区域地面沉降发育情况、影响因素以及特殊建设工程要求等，分析地面沉降产生的主要地层深度，确定标孔平面布置、垂向结构。
4.4 明确地质勘查孔的钻孔结构、施工工艺、综合测井、样品采集、室内试验技术要求及执行规范。
4.5 对基岩标、分层标、地面标、地下水位监测孔、孔隙水压力监测孔的钻孔结构、标体结构及材料、施工工艺等做出设计和技术要求。
4.6 对分层标组施工期监测、监测设施保护提出要求。
2
DB13/T 6239—2025
5 分层标组标孔类型
5.1 按设施类型分为：基岩标、分层标、地面标、地下水位监测孔、孔隙水压力监测孔等。
5.2 按埋设深度分类见表 1。
表1 分层标组标孔按孔深分类
标孔分类
深度(m)
浅标(孔)
<100
中深标(孔)
100～500
深标(孔)
501～1000
超深标(孔)
>1000
6 调查
6.1 收集资料
6.1.1 应收集下列资料，包括但不限于：
a) 地形地貌、气象水文、交通、基础地质、水文地质、工程地质等地质背景资料;
b) 水准点分布、高程测量资料;
c) 地下水开发利用与监测资料;
d) 地面沉降调查与勘探资料;
e) 选址区未来社会发展规划、重大工程建设规划资料等。
6.1.2 汇总整理资料，掌握工作区的区域地质环境条件和地面沉降发育的地质条件,分析高程测量成果和地下水监测资料，互相印证，掌握地面沉降的基本特征与成因要素。
6.2 地质调查
6.2.1 调查岩土体的分布、岩性、成因、类型、结构及物理力学性质。
6.2.2 重点了解新近沉积土和特殊类土的分布范围及工程地质特征。
6.3 水文地质条件调查
6.3.1 调查区域含水层的分布、类型、富水性、透水性，隔水层的岩性、厚度和分布。
6.3.2 调查地下水类型、补径排条件、地下水的水位、水量、流场等特征。
6.3.3 调查地下水开发利用状况、开采井情况、开采层位及开采量，分析地下水开采与地面沉降的关系。
6.4 地面沉降调查
6.4.1 调查地面沉降的地质背景、灾害现象、人类工程活动及灾害防治情况等。调查具体内容按照DZ/T 0283 的要求执行。
6.4.2 收集精密水准、全球卫星导航系统(GNSS)、合成孔径雷达干涉测量(InSAR)等监测资料，查找地面沉降漏斗中心、漏斗边缘、多个漏斗的结合范围。
6.4.3 依据地面沉降调查与监测成果，分析地面沉降区范围、面积、沉降速率、发展趋势、危害程度等。
7 场址选择
7.1 场址选择应详细收集场址及周边地区地质背景、物探和测量勘察等资料，应进行基础地质、水文地质和地面沉降调查。
7.2 场址选择应符合国土空间规划及重大工程建设等需要。
7.3 场址应具有区域地质代表性，宜选择在区域地面沉降漏斗中心、漏斗边缘、多个漏斗的结合部、监测目标地层变化部位。
7.4 分层标组选址应考虑施工机械的进出场、现场储放、施工所需水电及材料供应等条件，应考虑后期开展常规监测的方便性。
7.5 选址应满足环境保护要求，且应规避可预见风险。
3
DB13/T 6239—2025
8 分层标组布置
8.1 根据分层标组建设需要，在地质资料欠缺或空白区，宜布设地质勘查孔，查明地层情况，明确地质勘查孔的技术要求。
8.2 分层标组的平面布置应结合建设场地面积和形状布设，宜优先布设成矩形，间距不宜小于 4 m。
8.3 分层标组垂向布置宜深浅结合，交叉布设。
8.4 地质勘查孔应满足分层标监测层位分层需要，浅标(孔)、中深标(孔)宜全孔取心，深标(孔)、超深标(孔)可选择全孔取心或目的层取心，终孔后应进行全孔物探测井。
8.5 基岩标可根据地质条件、水准测量网形等要求单独布设。
9 地质勘查孔
9.1 地质技术要求
9.1.1 地质勘查孔设计应包括以下内容：孔径、孔深、孔斜、样品采集、岩心采取率、地质编录、岩心保存、室内试验等方面的相关技术要求。
9.1.2 地质勘查孔宜布置在场地边缘或场地外围 20 m 范围内。
9.1.3 地质勘查孔终孔后综合测井项目包括但不限于：自然电位、电阻率、声波、自然伽玛。
9.1.4 岩心采取率应符合表 2 的规定。
9.1.5 地质编录按照 GB 50021 相关要求执行。
表 2 岩心采取率
岩土层
岩心采取率(%)
粘土层
≥90
粉土、砂土层
地下水位以上
≥80
地下水位以下
≥70
碎石土层
≥50
完整岩层
≥80
破碎岩层
≥60
9.1.6 样品的采集、保存、测试等技术要求按照 GB 50021、GB/T 50123 规定执行。
9.1.7 综合测井成果与孔深修正后的地质勘查孔成果互相印证，确定标孔深度。
9.2 钻探设计要求
9.2.1 钻孔直径宜不小于 110 mm，且满足样品测试要求。
9.2.2 勘查孔深度应超过最深标孔设计深度，所超深度应满足：松散地层不小于 20 m，完整基岩不小于 2 m。
9.2.3 钻孔深度偏差应不大于±0.05%。
9.2.4 钻孔顶角偏斜每 100 m 递增不大于 1°, 终孔不大于 3°。
9.2.5 钻进方法、冲洗液、钻孔轨迹测量、钻探工程质量按照 DZ/T 0148 的规定执行。
10 基岩标
10.1 一般规定
10.1.1 基岩标宜优先布设在区域地质构造相对稳定的基岩露头、基岩埋深较浅的地区，在场地内宜布设在四角或外围孔位。
10.1.2 基岩标终孔孔径宜大于 150 mm。
10.1.3 终孔目的层应进入稳定地层大于 2 m;孔底岩体强度满足承载要求。
10.2 结构设计
10.2.1 基岩标的主要部件：保护管、标杆、扶正器、标底、测量标志点，基岩标结构参见附录 A。
10.2.2 基岩标结构、材质宜符合表 3 要求。
4
DB13/T 6239—2025
表 3 基岩标结构、材质
保护管
标杆
浅标
中深标
深标
超深标
浅标
中深标
深标
超深标
无缝钢管材质
DZ40
J55
J55
J55
J55
N80
DZ40
J55
J55
J55
N80
J55
N80
P110
成标结构
单层
单层
双层
单层
双层
双层
三层
一级
二级
三级
三级
四级
10.3 钻孔设计
10.3.1 钻孔设计应包括孔径、孔斜、孔深和终孔要求。
10.3.2 钻孔孔径应满足保护管、标杆和标底安装需要，并符合构件之间间隙尺寸规定。孔壁与保护管之间环状间隙宜控制在 60 mm～150 mm。
10.3.3 孔斜设计应符合下列要求：
a) 孔口处顶角为 0°;
b) 每钻进 50 m，钻孔顶角累计递增不大于 0.2°,终孔顶角不大于 1°。
10.3.4 钻孔深度误差应不大于±0.05%。
10.3.5 钻孔终孔前 2 m～4 m 应取心验证地层岩性。
10.4 成标技术要求
10.4.1 保护管、标杆设计应符合表 4 要求。
10.4.2 与标杆扶正器接触的保护管应居中垂直延伸至地表，底部应进入稳定地层。保护管底部宜安装钢质环状托盘。
10.4.3 保护管扶正器结构与规格应与保护管规格、钻孔孔径相匹配，宜采用弓形扶正器或灯笼式扶正器，材质宜为钢质。
10.4.4 保护管外与钻孔孔壁之间的环状间隙应采用水泥浆固井，多开次套管不应把上部套管固结，外层保护管与内层保护管之间的环状间隙应采用粘土球封固。水泥标号不宜低于普硅 P.O 42.5，水泥浆密度不宜小于 1.70 g/cm3。
10.4.5 标底应采用水泥浆封固，严禁把保护管与标底和标杆固结一体，水泥标号不宜低于普硅 P.O 42.5 或采用G 级油井水泥，水泥浆密度不宜小于 1.70 g/cm3。
10.4.6 标杆扶正器宜采用钢质滚轮式，滚轮及销轴材质应采用不锈钢材料，扶正器滚轮外缘与保护管内壁间隙为 2 mm～3 mm。滚轮式扶正器参见附录 B。
表 4 保护管、标杆设计参数
类型
级数
保护管
标杆
外径(mm)
壁厚(mm)
外径(mm)
壁厚(mm)
自下而上长度配比
浅标
1
≥139.7
≥7.72
60 或 73
1
中深标
1
≥177.8
≥8.05
60
4.83
1:0.8
2
73
5.51
深标
1
339.7
≥9.65
60
4.83
1:0.45:0.35
2
177.8
≥8.05
73
5.51
3
89
6.45
超深标
1
473
≥10
60
4.83
1:0.85:0.80:0.54
2
339.7
≥9.65
73
5.51
3
177.8
≥8.05
89
6.45
4
114
6.45
注 1：级数指不同规格套管或者标杆搭配组合数量。
注 2：超深标标杆配比需经过力学验算，挤毁压力、管体屈服强度、内屈服压力、接头连接强度等符合 API 要求。
10.4.7 在标杆上安装主测量标志点，保护管上安装副测量标志点，测量标志点均应采用不锈钢或铜材料制作，顶端应制成半球弧形,测量标志点应符合 DZ/T 0283 和GB/T 12897 中的有关规定。
10.4.8 标杆变径接头材质等级不低于上部标杆材质。
5
DB13/T 6239—2025
10.4.9 钻进方法、冲洗液、钻孔轨迹测量、钻探工程质量按照 DZ/T 0227 的规定执行。
11 分层标
11.1 一般规定
11.1.1 分层标应依据地面沉降易发性、地面沉降分布规律及监测目的、特定建设工程监测需要等确定平面布置、层位、数量，标孔深度结合地质勘查孔勘查成果设计。
11.1.2 分层标标底应埋设在监测目的层的粘性土层。
11.1.3 保护管及标杆所用管材应圆直，丝扣及变径连接应同心。
11.2 结构设计
11.2.1 分层标的主要部件：保护管、标杆、扶正器、测量标志点、标底，分层标结构参见附录 C，并应符合下列要求：
a) 分层标结构选型应符合本文件 10.2.2 的要求。
b) 保护管、标杆、扶正器应符合本文件 10.4 的要求。
c) 标底底部插钎应压入监测目的地层，标底托盘与监测目的地层紧密固连为一体。
11.3 钻孔设计
11.3.1 钻孔设计应包括孔径、孔斜、孔深和终孔要求。
11.3.2 孔壁与保护管之间环状间隙宜控制在 100 mm～200 mm。
11.3.3 钻孔孔斜应符合本文件 10.3.3 的要求。
11.3.4 钻孔深度偏差应符合本文件 10.3.4 的要求。
11.3.5 目的层取心验证应符合本文件 10.3.5 的要求。
11.4 成标技术要求
11.4.1 保护管设计应符合下列要求：
a) 与标杆扶正器接触的保护管应居中、垂直，底部与分层标标底连接牢固;
b) 保护管直径及壁厚应根据分层标埋深和标杆及扶正器的规格确定，应符合本文件 10.4的要求;
c) 保护管扶正器结构及规格宜与保护管的结构及规格、钻孔结构及孔径相匹配，宜采用弓形扶正器或灯笼式扶正器，材质宜为钢质;
d) 保护管外宜选用粘土球进行封固，保护管封固后，必须使保护管牢固稳定，且在孔内居中。
11.4.2 标杆结构应依据埋设深度确定，应符合本文件 10.4 的要求。
11.4.3 分层标标底结构应符合下列要求：
a) 由底部插钎、钢质环状托盘、内标杆、滑筒、密封装置、对接接头等组成，相互连为一体，标底结构参见附录 D;
b) 标底与保护管的滑动间距应依据地层的特征、地层形变量及分层标的埋设深度确定，标底伸缩量宜为 1 000 mm～2 000 mm;
c) 标底插钎、内标杆宜为中空，能够实现循环冲孔，确保标底与监测地层接触。
11.4.4 扶正器及测量标志点的结构形式同基岩标，应符合本文件 10.4.6 和 10.4.7 的要求。
12 地面标
12.1 地面标应设在地面稳定、具有地面高程代表性的地点，并利于观测和长期保存。
12.2 地面标主要由混凝土基座、托盘、标杆及测量标志点组成，地面标结构参见附录 G。
12.3 地面标建设按照 GB/T 12897 的要求执行。
12.4 埋设深度应在冻土层以下不小于 0.5 m。
13 地下水位监测孔
6
DB13/T 6239—2025
13.1 一般规定
13.1.1 地下水位监测孔结合分层标布置，应监测主要开采的含水层(组)。
13.1.2 监测孔孔径应满足洗井维护的要求，井管外径宜不小于φ139.7 mm。松散层孔壁与管壁的环状间隙不小于 100 mm。
13.1.3 管材应圆直，丝扣及变径连接应与管材同心。
13.2 结构设计
13.2.1 地下水位监测孔主要部件：井壁管、滤水管、沉淀管，结构参见附录 E。
13.2.2 地下水位监测孔井管结构宜符合下列要求：
a) 浅孔、中深孔宜采用一级井管结构;
b) 深孔、超深孔宜选用上部泵室管和下部井管变径的两级井管结构。
13.2.3 井壁管、滤水管、沉淀管根据监测孔类型及孔深选择适宜的管材材质和规格，符合下列要求：
a) 管材材质宜不低于 DZ40 标准的无缝钢管或 J55 标准的石油套管;
b) 管材规格应满足监测和洗井设备的安装与正常使用要求;
c) 滤水管根据监测目的含水层地下水类型和岩性确定。
13.3 钻孔设计
13.3.1 钻孔设计应包括孔径、孔斜、孔深和终孔要求。
13.3.2 地下水监测孔钻孔孔径宜大于 400 mm。
13.3.3 钻孔孔斜应符合本文件 10.3.3 的规定。
13.3.4 钻孔深度偏差应符合本文件 10.3.4 的规定。
13.3.5 成孔深度应揭穿监测目的含水层。
13.4 成孔技术要求
13.4.1 井管设计应符合下列要求：
a) 井壁管及沉淀管应安装扶正器，下管前排管，保证井管位于钻孔中心;
b) 滤水管长度根据监测目的含水层厚度而定，当含水层厚度小于 10 m 时，长度宜不小于含水层厚度的 2/3;当含水层厚度大于 10 m 时，长度根据要求设置。在多层含水层组中，滤水管应安置在主要含水层部位;
c) 沉淀管长度依据含水层岩性而定，松散层应不小于 5 m，基岩应不小于 3 m;
d) 井管与接箍连接不得使用有污染的润滑油(脂)和涂料。
e) 地面以上预留井管高度宜为 0.5 m～1 m。
13.4.2 填砾应符合下列要求：
a) 填砾应采用与目的含水层的颗粒相匹配的滤料，围填滤料型号应根据监测目的层的颗粒粒度确定，并遵循 GB 50027 等相关规范的规定;
b) 填砾高度应高于含水层顶面，宜高于滤水管顶端 5 m，但不得超越隔水层顶面;
c) 填砾方式宜采取动态投砾方式。
13.4.3 止水与封孔应符合下列要求：
a) 止水应采用粘土球，止水层厚度宜不小于 10 m，粘土球直径宜为φ20 mm~φ30 mm;
b) 止水结束后应进行止水效果检验，孔口至止水深度间应采用粘土球围填。
13.4.4 地下水位监测孔洗井宜采用潜水泵洗井、喷射洗井、活塞洗井和空压机联合洗井。洗井效果应符合 DZ/T 0270 要求。
14 孔隙水压力监测孔
14.1 一般规定
14.1.1 孔隙水压力监测孔埋设于分层标监测目的地层的粘性土层中。
14.1.2 孔隙水压力监测孔平面、层位布设应结合分层标确定，深度根据地质条件和监测目的确定，
7
DB13/T 6239—2025
一般不超过 200 m。
14.1.3 管材应圆直，丝扣及变径连接应与管材同心。
14.2 结构设计
14.2.1 孔隙水压力监测孔部件包括测管、过滤管，结构参见附录 F。根据监测孔深度，采用相应长度的测管;测管下端安装过滤管，过滤管长度不宜小于 200 mm。
14.2.2 测管和过滤管宜选用不低于 DZ40 标准的无缝钢管。
14.3 钻孔设计
14.3.1 钻孔设计应包括孔深、孔径、孔斜和终孔要求。
14.3.2 钻孔直径设计宜 250 mm～350 mm。
14.3.3 钻孔孔斜应符合本文件 10.3.3 的规定。
14.3.4 钻孔深度偏差应符合本文件 10.3.4 的规定。
14.3.5 目的层取心验证应符合本文件 10.3.5 的规定。
14.4 成标孔技术要求
14.4.1 成孔工艺应根据埋设深度、布设方式及地层性质等条件确定。
14.4.2 过滤管应准确安装在监测目的地层中。过滤管下至孔底后必须将管内换成清水，清除测管内泥浆及孔底沉渣，保证过滤管的畅通。
14.4.3 投砾式过滤管周围应投入适量滤料，确保过滤管与监测目的地层的水力连通;过滤管上部应采取止水措施，确保过滤管与非监测层水力隔绝。
15 监测和保护
15.1 一般规定
15.1.1 分层标组工程建设期应进行施工期监测，建成后宜具备自动监测功能。
15.1.2 分层标组建成后，宜建造标房、围栏、保护筒等长期保护设施，分层标孔距标房外墙基础宜不小于 2 m，标房净高及窗户采光等应满足测量要求。
15.2 监测
15.2.1 基岩标、分层标、地面标、地下水位监测孔、孔隙水压力监测孔自成标之后应开始施工期监测工作。基岩标、分层标、地面标施工期监测记录频率宜为每半月一次，地下水位监测孔、孔隙水压力监测孔记录频率宜为每天一次。
15.2.2 分层标组监测应符合 DZ/T 0154 及其他相关规程的有关规定。
15.3 监测设施保护
15.3.1 分层标组的监测设施、仪器设备及配套设施应定期进行巡检，巡检频率每季度宜 1 次。
15.3.2 测定沉降变形量的监测设施，应采取防晒和防冻措施。
15.3.3 应在监测设施明显位置设置标牌与警示标志。
16 成果
16.1 分层标组设计成果应包括：设计书文本和附图。
16.2 设计书编制提纲参见附录 H。
16.3 设计图纸应包含图名、设计技术要求、比例尺、图例、责任栏等相关信息。
16.4 根据图纸内容和标(孔)深度确定设计图纸的比例尺。标(孔)深度小于或等于 500 m 的宜采用 1:100 或 1:200;深度大于 500 m 的宜采用 1:500。
16.5 设计成果应按照资料管理有关规定和要求进行归档汇交。
8
DB13/T 6239—2025
附 录 A
(资料性)
基岩标标型结构
基岩标标型结构参见图A.1。
图 A.1 基岩标标型结构示意图
9
DB13/T 6239—2025
附 录 B (资料性)扶正器
滚轮式扶正器参见图B.1。
图 B.1 滚轮式扶正器示意图
10
DB13/T 6239—2025
附 录 C
(资料性)
分层标标型结构
分层标标型结构参见图C.1。
图 C.1 分层标标型结构示意图
11
DB13/T 6239—2025
附 录 D
(资料性)
分层标标底结构
分层标标底结构参见图D.1。
图 D.1 分层标标底结构示意图
12
DB13/T 6239—2025
附 录 E
(资料性)
地下水位监测孔结构
地下水位监测孔结构参见图E.1。
图 E.1 地下水位监测孔结构示意图
13
DB13/T 6239—2025
附 录 F
(资料性)
孔隙水压力监测孔结构
孔隙水压力监测孔结构参见图F.1。
图 F.1 孔隙水压力监测孔(填砾)结构示意图
14
DB13/T 6239—2025
附 录 G (资料性)地面标结构
地面标结构参见图G.1。
图 G.1 地面标结构示意图
15
DB13/T 6239—2025
附 录 H
(资料性)
设计书编制提纲
地面沉降监测分层标设计书参照下列大纲编制：
a) 前言。包括项目来源、项目背景、项目目的任务等;
b) 以往工作程度。包括地面沉降监测工作程度、分层标监测存在的问题;
c) 区域地质环境概况。包括自然地理、地形地貌、地质构造、区域地层、水文地质、工程地质、地下水开采利用情况、地面沉降发育特征;
d) 工作部署及进度安排。包括部署依据及原则、场址选择、分层标组布置、工作进度安排;
e) 工作方法及技术要求。包括地质勘查孔设计及施工、分层标组设计、分层标组施工、岩矿测试、监测设备、监测要求(施工期及运营期)、监测设施保护;
f) 实物工作量及提交成果;
g) 经费预算。
16
DB13/T 6239—2025
参 考 文 献
〔1〕DB13/T 5945-2024 地面沉降监测分层标施工技术规程
〔2〕赵金洲.钻井工程技术手册(第二版).北京.中国石化出版社
17
