　　ICS 27.140 CCS P 55

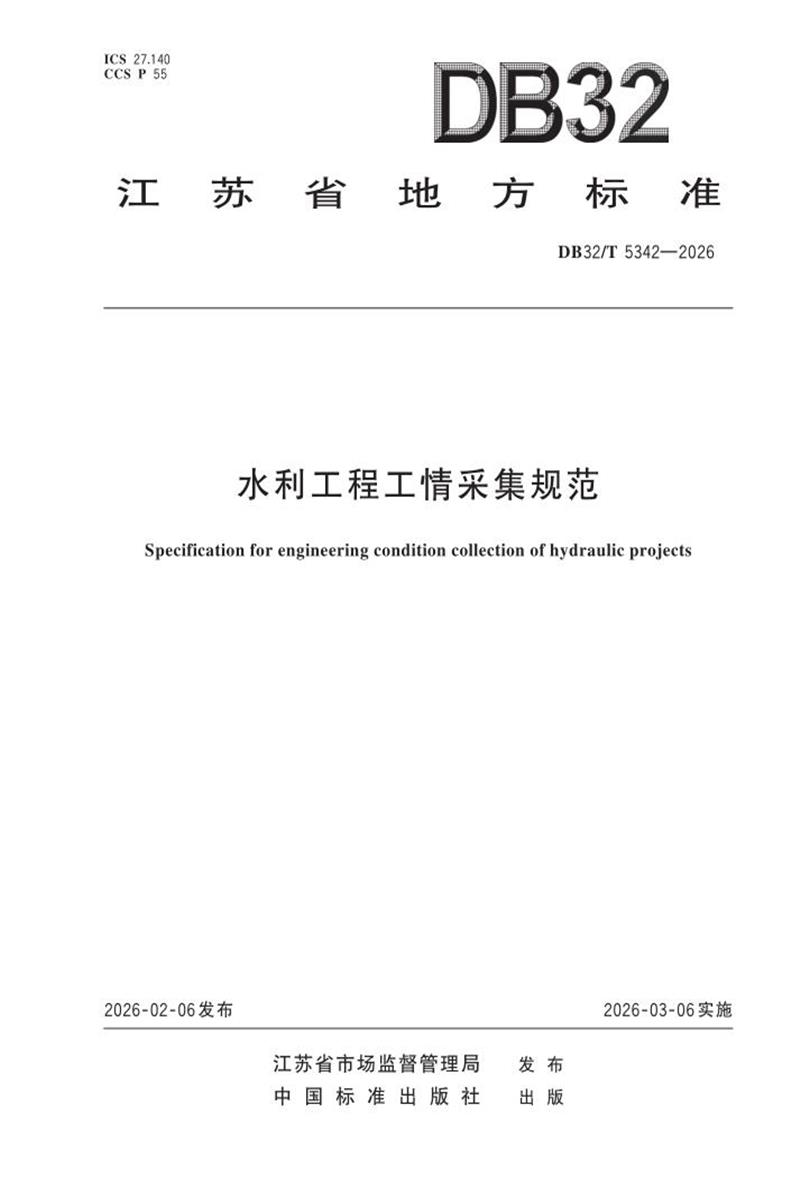

　　江 苏 省 地 方 标 准

　　DB32/T 5342—2026

　　水利工程工情采集规范

　　Specification for engineering condition collection of hydraulic projects

　　2026‑02‑06 发布 2026‑03‑06 实施

　　江苏省市场监督管理局 发 布中 国 标 准 出 版 社 出 版

　　DB32/T 5342—2026

　　目 次

　　前言 Ⅲ

　　1 范围 1

　　2 规范性引用文件 1

　　3 术语和定义 1

　　4 基本规定 1

　　5 工情采集对象 2

　　6 工情数据内容 3

　　7 工情对象编码 4

　　附录 A(规范性) 省级直属管理单位代码 16

　　附录 B(资料性) 工情对象编码示例 17

　　参考文献 18

　　Ⅰ

　　DB32/T 5342—2026

　　前 言

　　本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草 。

　　请注意本文件的某些内容可能涉及专利 。本文件的发布机构不承担识别专利的责任 。

　　本文件由江苏省水利厅提出 、归口并组织实施 。

　　本文件起草单位：江苏省江都水利工程管理处 、江苏省水利勘测设计研究院有限公司 。

　　本文件主要起草人：钱邦永 、钱利华 、王荣 、郑福寿 、朱承明 、李淳 、袁志波 、梁云辉 、汤建忠 、谭宇翔 、熊飞 、江如春 、赵勇 、薛井俊 、孙衍 、徐兢 、尚明 、匡正 、邵林 、刘斌 、王闻通 、常叶青 、陈伟 、喻桂成 、陈雪梅 。

　　Ⅲ

　　DB32/T 5342—2026

　　水利工程工情采集规范

　　1 范围

　　本文件规定了水利工程工情采集的基本规定 、工情采集对象 、工情数据内容 、工情对象编码等要求 。本文件适用于泵站 、水闸 、堤防 、水库等水利工程的工情采集 。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款 。其中 ，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件 。

　　GB/T 36344 信息技术 数据质量评价指标

　　SL/T 803 水利网络安全保护技术规范

　　SL/T 809 水利对象基础数据库表结构及标识符

　　3 术语和定义

　　下列术语和定义适用于本文件 。

　　3.1

　　工情采集 engineering condition collection

　　收集水利工程及其设施设备运行状况 、安全状况和工作环境等数据的过程 。

　　3.2

　　基础数据 basic data

　　与水利工程静态特征有关且相对稳定的工程 、设备设施及监测点等数据 。

　　3.3

　　监测数据 monitoring data

　　采用人工或自动化手段收集反映工程运行 、安全状况及环境状态的动态数据 。

　　4 基本规定

　　4.1 工情采集应遵循全面 、准确 、及时 、规范 、安全原则，覆盖各类工程 、设备设施，数据真实可靠 。

　　4.2 工情采集方法分为人工采集和自动采集 。

　　4.3 工情采集应按照水利工程运行 、安全 、管理的需求设定各类工情的采集频率 。 自动采集实时监控的水力机械 、电气设备 、水文等数据采集频率宜不小于 1 次/5 min;建筑物 、环境量等数据采集频率宜不小于 1 次/h;遇异常情况或其他需要时可增加采集频率 。

　　4.4 工情采集数据质量的评价指标应符合 GB/T 36344 的规定 ，保证数据的规范性 、完整性 、准确性 、一致性 、时效性 、可访问性 。

　　4.5 工程 、设备设施 、监测点应统一编码，确保具有唯一性与可检索性 。

　　4.6 工情采集的网络安全和数据安全应符合 SL/T 803 的规定 。

　　1

　　DB32/T 5342—2026

　　5 工情采集对象

　　5.1 对象分类说明

　　工情采集对象应按照工程种类划分为泵站 、水闸 、堤防和水库 。变电所 、水电站等工情采集对象参照泵站执行 ，涵洞 、船闸 、渡槽等工情采集对象参照水闸执行 ，穿堤建筑物按照泵站 、水闸工情采集对象执行，塘坝工情采集对象可参照水库执行 。

　　5.2 泵站

　　包括但不限于以下内容：

　　——主机组系统;

　　——辅机系统;

　　——变配电系统;

　　——10(6)kV 系统;

　　——低压系统;

　　——励磁系统;

　　——直流系统;

　　——保护系统;

　　——金属结构;

　　——水工建筑物及附属设施 。

　　5.3 水闸

　　包括但不限于以下内容：

　　——闸门启闭系统;

　　——高压系统;

　　——低压系统;

　　——变压器;

　　——直流系统;

　　——水工建筑物及附属设施 。

　　5.4 堤防

　　包括但不限于以下内容：

　　——河(江)堤;

　　——湖堤;

　　——海堤 。

　　5.5 水库

　　包括但不限于以下内容：

　　——主坝;

　　——副坝;

　　——坝基及坝肩;

　　——输(引)水设施;

　　2

　　DB32/T 5342—2026

　　——溢洪道;

　　——闸门启闭系统;

　　——高压系统;

　　——低压系统;

　　——变压器;

　　——监测系统;

　　——近坝库岸 。

　　6 工情数据内容

　　6.1 基础数据

　　基础数据包括水利工程的对象标识信息及主要特征信息，按照 SL/T 809 执行 。

　　6.2 监测数据

　　监测数据包括电气量 、流量 、液位 、压力 、温(湿)度 、开度(角度)、气体 、振动(声纹)、速度 、开关量 、环境量 、变形 、渗流 、应力应变等 。

　　6.2.1 泵站

　　泵站工情采集内容包含以下内容：

　　a) 电气量监测：包括变压器及高低压设备电流 、电压 、功率 、频率 、功率因数 ，主电动机电流 、电压 、功率 、频率 、功率因数 、励磁电流 、励磁电压，直流系统电流 、电压，绝缘电阻等;

　　b) 流量监测：包括断面流量 、单站流量 、单机流量 、供水系统流量等;

　　c) 液位监测：包括拦污栅前后水位 ，辅机系统各水池(井)的水位 ，变压器 、主机组及辅机系统各油槽(箱)的油位等;

　　d) 压力监测：包括封闭式组合电器六氟化硫压力 ，主水泵进出口及流道压力 ，油系统压力(油压装置压力 、液压减载压力等)，气系统压力(抽真空压力 、刹车装置压力等)，供排水系统压力等;

　　e) 温(湿)度监测：包括变压器铁芯及绝缘油温度 ，高低压开关柜及母线温度 ，主机组定子 、轴承及润滑油温度，通风(空气调节)系统温度，齿轮箱轴承及润滑油温度，供水系统温度等;变压器(开关柜)湿度 、变压器(开关柜)室湿度 、泵房温湿度等;

　　f) 开度(角度)监测：包括闸门开度 、拍门开度 、阀门开度 、叶片角度等;

　　g ) 气体监测：包括六氟化硫的微水含量 、密度，封闭式组合电器室内空气中六氟化硫 、氧气含量等;

　　h) 振动(声纹)监测：包括电机机架 、轴承 、主水泵叶轮外壳 、叶片 、压力管道等的振动 、声纹，主轴摆度等;

　　i) 速度监测：包括流速 、机组转速等;

　　j) 开关量监测：包括断路器 、隔离开关 、接地开关位置，设备工作状态及告警信号等;

　　k) 环境量监测：包括上下游水位(潮位)、大气温湿度 、降水量 、河道淤积冲刷等;

　　l) 变形监测：包括垂直位移 、水平位移 、结构缝 、裂缝 、倾斜等;

　　m) 渗流监测：包括扬压力 、侧向绕渗等;

　　n) 应力应变监测：包括混凝土结构应力 、土应力 、闸门应力 、闸门荷重 、应变等 。

　　6.2.2 水闸

　　水闸工情采集内容包含以下内容：

　　3

　　DB32/T 5342—2026

　　a) 电气量监测：包括变压器及高低压设备电流 、电压 、功率 、频率 、功率因数 ，启闭电机电流 、电压 、功率 、频率 、功率因数，直流系统电流 、电压等;

　　b) 流量监测：包括断面流量 、单闸流量 、单孔流量等;

　　c) 液位监测：包括闸上 、闸下水位，拦污栅前后水位，液压站油箱液位等;

　　d) 压力监测：包括液压油系统压力等;

　　e) 温(湿)度监测：包括变压器(开关柜)温湿度 、变压器(开关柜)室温湿度 、启闭机房温湿度等;

　　f) 开度监测：包括闸门开度等;

　　g ) 振动(声纹)监测：包括闸门及启闭机振动 、声纹等;

　　h) 开关量监测：包括断路器 、隔离开关 、接地开关位置，设备工作状态及告警信号等;

　　i) 环境量监测：包括上下游水位(潮位)、大气温湿度 、降水量 、河道淤积冲刷 、风速 、风向 、浪高等;

　　j) 变形监测：包括垂直位移 、水平位移 、结构缝 、裂缝 、倾斜等;

　　k) 渗流监测：包括渗流量 、扬压力 、侧向绕渗等;

　　l) 应力应变监测：包括混凝土结构应力 、土应力 、闸门应力 、闸门荷重 、应变等 。

　　6.2.3 堤防

　　堤防工情采集内容包含以下内容：

　　a) 环境量监测：包括水位 、大气温湿度 、降水量 、河道淤积冲刷 、风速 、风向 、浪高等;

　　b) 变形监测：包括垂直位移 、水平位移 、结构缝 、裂缝 、倾斜等;

　　c) 渗流监测：包括渗流量 、扬压力 、侧向绕渗等 。

　　6.2.4 水库

　　水库工情采集内容包含以下内容：

　　a) 电气量监测：包括变压器及高低压设备电流 、电压 、功率 、频率 、功率因数 ，主电动机电流 、电压 、功率 、频率 、功率因数 、励磁电流 、励磁电压，直流系统电流 、电压等;

　　b) 流量监测：包括泄洪闸流量 、溢洪道流量 、输(引)水隧洞及涵管流量等;

　　c) 温度监测：包括混凝土温度 、坝基温度 、库水温等;

　　d) 开关量监测：包括断路器 、隔离开关 、接地开关位置，设备工作状态及告警信号等;

　　e) 环境量监测：包括库水位 、大气温湿度 、降水量 、坝前坝后淤积冲刷 、风速 、风向 、浪高等;

　　f) 变形监测：包括坝体 、坝基 、近坝岸坡位移，倾斜，结构缝，裂缝等;

　　g ) 渗流监测：包括渗流量 、扬压力 、渗透压力 、绕坝渗流等;

　　h) 应力应变监测;包括混凝土结构应力 、土应力 、闸门应力 、闸门荷重 、应变等 。

　　7 工情对象编码

　　7.1 一般要求

　　工情对象编码由三部分组成，依次为工程编码 、设备设施编码和监测点编码 。编码总长度为 27 位数字，各部分之间连续排列，不使用分隔符 。编码格式应符合表 1 的规定 。

　　表 1 工情对象编码格式

　　工程编码

　　设备设施编码

　　监测点编码

　　C1C2C3C4C5C6C7C8C9C10C11C12C13

　　C14C15C16C17C18C19C20C21

　　C22C23C24C25C26C27

　　4

　　DB32/T 5342—2026

　　表 1 工情对象编码格式( 续 )

　　工程编码

　　设备设施编码

　　监测点编码

　　N N N N N N N N N N N N N

　　N N N N N N N N

　　N N N N N N

　　注：“C ”表示编码字符名称，下标数字表示其顺序;“N ”表示编码字符类型 。

　　7.2 工程编码

　　7.2.1 编码构成

　　工程编码采用 13 位数字表示，依次为行政区划代码 、管理单位代码 、管理所代码 、工程代码和工程类型代码 。编码格式应符合表 2 的规定 。

　　表 2 工程编码格式

　　行政区划代码

　　管理单位代码

　　管理所代码

　　工程代码

　　工程类型代码

　　C1 C2 C3 C4 C5 C6

　　C7 C8

　　C9 C10

　　C11 C12

　　C13

　　7.2.2 行政区划代码

　　行政区划代码应符合 GB/T 2260 的规定，采用 C1C2C3C4C5C6 六位数字表示 。

　　示例：江苏省省属水利工程管理单位行政区划代码为 320000;

　　南京市市属水利工程管理单位行政区划代码为 320100;

　　鼓楼区区属水利工程管理单位行政区划代码为 320106。

　　7.2.3 管理单位代码

　　管理单位代码采用 C7C8 两位数字表示 。C7C8 从 01 开始，顺序递增，无下属管理单位时，该代码段为“ 00”。江苏省水利厅直属水利工程管理单位代码从 01 开始 ，应符合附录 A 的规定 ;江苏省属其他行业水利工程管理单位代码从 21 开始 。市 、县级管理单位代码由其主管部门统一编制 。

　　7.2.4 管理所代码

　　管 理 所 代 码 采 用 C9C10 两 位 数 字 表 示 。 C9C10 从 01 开 始 ，顺 序 递 增 ，无 下 属 管 理 所 时 ，该 代 码 段 为“ 00”。管理所代码由其主管部门统一编制 。

　　7.2.5 工程代码

　　工程代码采用 C11C12 两位数字表示 。C11C12 从 01 开始，顺序递增 。工程代码由其管理所统一编制 。

　　7.2.6 工程类型代码

　　工程类型代码采用 C13 一位数字表示，应符合表 3 的规定 。

　　表 3 工程类型代码

　　工程类型

　　工程类型代码(C13)

　　泵站

　　1

　　5

　　DB32/T 5342—2026

　　表 3 工程类型代码( 续 )

　　工程类型

　　工程类型代码(C13)

　　水闸

　　2

　　堤防

　　3

　　水库

　　4

　　7.3 设备设施编码

　　7.3.1 编码构成

　　设备设施编码采用 8 位数字表示 ，依次为系统代码 、设备设施分类代码和设备设施代码 。编码格式应符合表 4 的规定 。

　　表 4 设备设施编码格式

　　系统代码

　　设备设施分类代码

　　设备设施代码

　　C14 C15

　　C16 C17

　　C18 C19 C20 C21

　　7.3.2 系统代码

　　系统代码采用 C14C15 两位数字表示 ，按照泵站 、水闸 、堤防 、水库工程进行分类 ，应符合表 5~表 8 的规定 。

　　7.3.3 设备设施分类代码

　　设 备 设 施 分 类 代 码 采 用 C16C17 两 位 数 字 表 示 ，按 照 设 备 设 施 系 统 的 功 能 和 作 用 进 行 分 类 ，应 符 合

　　表 5~表 8 的规定 。

　　表 5 泵站工程设备设施分类表

　　系统

　　系统代码(C14C15)

　　设备设施分类

　　设备设施分类代码(C16C17)

　　主机组系统

　　01

　　主水泵

　　01

　　主电机

　　02

　　叶片调节装置

　　03

　　其他

　　—

　　辅机系统

　　02

　　油系统

　　01

　　气系统

　　02

　　水系统

　　03

　　通风系统

　　04

　　消防系统

　　05

　　其他

　　—

　　变配电系统

　　03

　　主变压器

　　01

　　6

　　DB32/T 5342—2026

　　表 5 泵站工程设备设施分类表( 续 )

　　系统

　　系统代码(C14C15)

　　设备设施分类

　　设备设施分类代码(C16C17)

　　变配电系统

　　03

　　110(35)kV 断路器

　　02

　　110(35)kV 隔离开关

　　03

　　110(35)kV 电压互感器

　　04

　　110(35)kV 电流互感器

　　05

　　110(35)kV 避雷器

　　06

　　110(35)kV 联络开关

　　07

　　其他

　　—

　　10(6)kV 系统

　　04

　　10(6)kV 高压进线柜

　　01

　　消弧消谐(限流)柜

　　02

　　主机开关柜

　　03

　　站变进线柜

　　04

　　站用变压器

　　05

　　所变进线柜

　　06

　　所用变压器

　　07

　　计量柜

　　08

　　电压互感器柜

　　09

　　高压电容补偿柜

　　10

　　高压软启动柜

　　11

　　高压联络柜

　　12

　　双电源切换柜

　　13

　　高压变频设备

　　14

　　换相柜

　　15

　　其他

　　—

　　低压系统

　　05

　　低压进线柜

　　01

　　主机开关柜

　　02

　　低压联络柜

　　03

　　低压馈电柜

　　04

　　低压电容补偿柜

　　05

　　低压软启动柜

　　06

　　低压变频设备

　　07

　　其他

　　—

　　励磁系统

　　06

　　励磁控制柜

　　01

　　励磁变压器

　　02

　　7
