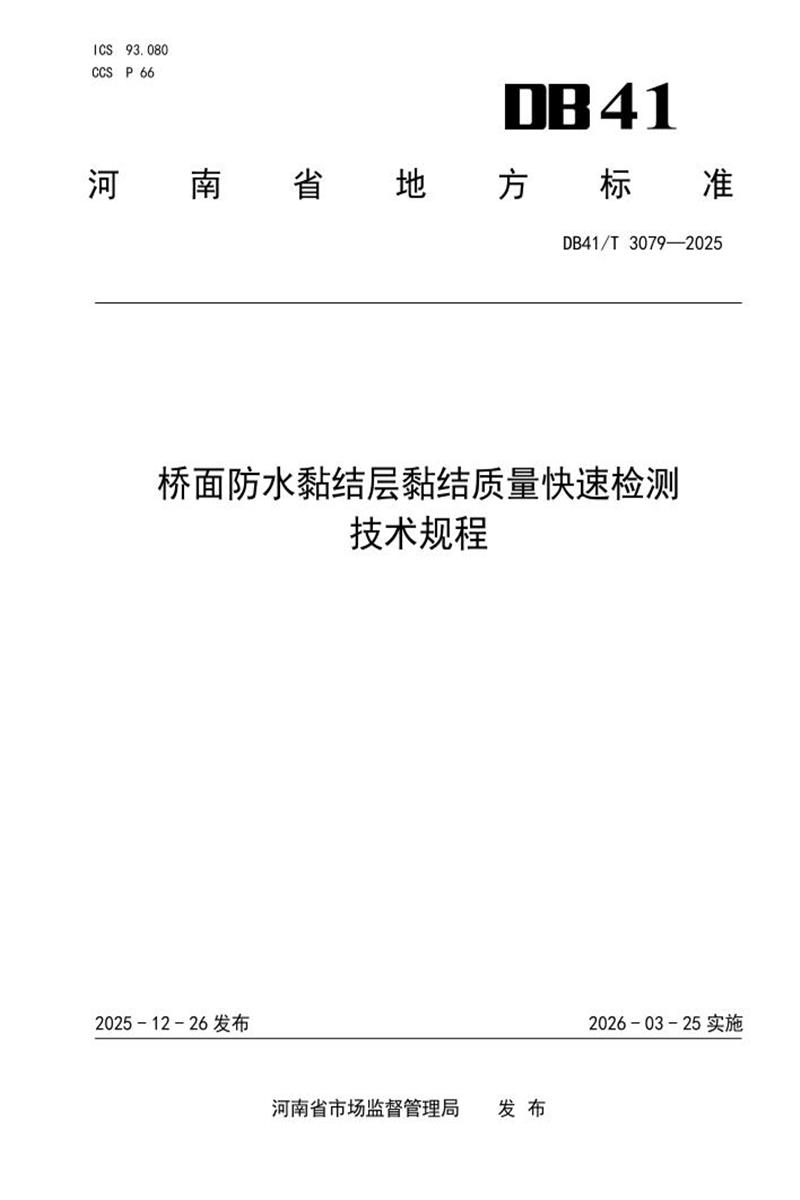

DB41/T 3079-2025 桥面防水黏结层黏结质量快速检测技术规程

　　ICS 93.080 CCS P 66

　　41

　　河 南 省 地 方 标 准

　　DB41/T 3079—2025

　　桥面防水黏结层黏结质量快速检测

　　技术规程

　　2025 - 12 - 26 发布 2026 - 03 - 25 实施

　　河南省市场监督管理局 发 布

　　DB41/T 3079—2025

　　目 次

　　前言 II

　　1 范围 1

　　2 规范性引用文件 1

　　3 术语和定义 1

　　4 一般规定 1

　　5 仪具与材料 2

　　6 流程与步骤 2

　　7 数据处理 4

　　8 检测与检验 6

　　附录 A(资料性) 桥面防水黏结层黏结质量技术要求 7

　　附录 B(资料性) 桥面防水黏结层黏结质量检测报告 8

　　附录 C(资料性) 桥面防水黏结层黏结质量检验表 9

　　参考文献 10

　　I

　　DB41/T 3079—2025

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　本文件的某些内容可能涉及专利，本文件的发布机构不承担识别专利的责任。

　　本文件由河南省交通运输厅提出并归口。

　　本文件起草单位：河南省交通建设技术中心、河南省中工设计研究院集团股份有限公司(河南省固废材料道路工程循环利用重点实验室)、南阳方枣高速公路有限公司、河南省濮鲁高速公路有限公司、河南交投郑平高速公路有限公司、黑龙江农垦建工路桥有限公司、中交第三公路工程局有限公司。

　　本文件主要起草人：李明杰、万晨光、乐斐、魏臣忠、朱克南、徐峰、杨明、周恒、董晓丽、林青、吴俊江、尚康宁、杨进财、王鲁军、兰晓刚、魏东、位可可、张昭、喻福涛、吴汝波、周宁波、万栋、常迅夫、王家乐、赵明博、高新永、李明月、向长华、杜佳、梁雪娇。

　　II

　　DB41/T 3079—2025

　　桥面防水黏结层黏结质量快速检测

　　技术规程

　　1 范围

　　本文件规定了水泥混凝土桥面防水黏结层黏结质量检测的一般规定、仪具与材料、流程与步骤、数据处理、检测与检验等内容。

　　本文件适用于公路水泥混凝土桥梁新建、改扩建工程及桥梁养护工程中桥面防水黏结层施工质量现场检测，其他道路桥梁工程可参照执行。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　CJJ/T 279 城镇桥梁沥青混凝土桥面铺装施工技术标准

　　JTG 3410 公路工程沥青及沥青混合料试验规程

　　JTG F40 公路沥青路面施工技术规范

　　JTG F80/1—2017 公路工程质量检验评定标准 第一册(土建工程)

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　封层类防水黏结层

　　设置于水泥混凝土铺装层与沥青混凝土铺装层之间，通过分层或同步洒(撒)布沥青、碎石形成的下封层，主要包括SBS改性沥青、胶粉改性沥青、热喷环氧沥青等改性沥青碎石封层。

　　3.2

　　涂膜类防水黏结层

　　设置于水泥混凝土铺装层与沥青混凝土铺装层之间，通过涂刷或喷涂工艺固化形成的功能层，主要包括水性沥青基、合成高分子涂料等材料。

　　3.3

　　黏结质量

　　以层间拉拔强度和层间剪切强度为表征的桥面防水黏结层黏结效果。

　　3.4

　　附着力拉拔强度

　　水泥混凝土铺装层与防水黏结层层间所能承受的最大正向拉应力。

　　3.5

　　防水黏结层黏结状态等级

　　基于桥面纵坡、交通荷载等因素，桥面防水黏结层应满足的强度技术要求。

　　4 一般规定

　　1

　　DB41/T 3079—2025

　　4.1 防水黏结层应在水泥混凝土铺装层质量验收合格后施工，施工时材料洒(撒)布量及均匀性应满足 JTG F40 的相关要求。

　　4.2 桥面防水黏结层施工及养生完成后，应按本文件规定开展桥面防水黏结层黏结质量现场检测，检测频率宜为每 500 m2 一组，每座桥不少于 1 组，每组有效检测数据不少于 3 个。

　　4.3 宜在 10 ℃~35 ℃的气温条件下开展现场附着力拉拔强度检测，检测结果应根据温度修正系数换算为标准温度 20℃时的附着力拉拔强度。

　　4.4 根据标准温度 20℃时的附着力拉拔强度，计算层间拉拔强度和层间剪切强度，其技术要求参考附录A。

　　4.5 防水黏结层的其他指标还应满足 JTG F80/1—2017 中表 8.12.1 的相关要求。

　　5 仪具与材料

　　5.1 拉拔仪

　　所用拉拔仪应满足以下要求：

　　a) 拉拔仪主机：能够按规定速度拉伸试件，拉伸时无明显振动和偏心的拉拔仪均可使用。拉伸速率应为 25 kPa/s±15 kPa/s 或 10 mm/min，测量值应在拉拔仪量程的 15%～85%之间;

　　b) 拉头：用于黏结在测试路面的表面，便于施加拉力;采用铝合金、不锈钢或黄铜金属制作，直径一般为 50 mm±0.1 mm。

　　5.2 辅助仪具与材料

　　所需辅助仪具与材料应满足以下要求：

　　a) 黏结剂：将拉头黏结在测试桥面防水黏结层表面的黏结材料，应采用高强、快速固化的黏结剂粘贴圆形拉头，如快凝性环氧树脂、氰基丙烯酸酯等;

　　b) 量尺：钢尺、游标卡尺等;

　　c) 环形切刀：直径 50 ㎜±0.1 ㎜;

　　d) 温度计：分辨率 0.1 ℃;

　　e) 秒表：精确到 1 s;

　　f) 其他：刮刀等。

　　6 流程与步骤

　　6.1 检测流程

　　桥面防水黏结层黏结质量检测流程如图1所示。

　　2

　　DB41/T 3079—2025

　　选择检测断面，标注检测点位

　　清理检测点表面，切割圆形环槽

　　将拉头黏附在检测点位表面

　　连接拉头与主机，启动仪器检测

　　是

　　记录附着力拉拔强度检测结果

　　测量防水黏结层温度并记录

　　观察并记录断裂面情况

　　拉头与黏结剂界面

　　是否破坏

　　否

　　完成检测，补洒防水黏结材料

　　图1 桥面防水黏结层黏结质量检测流程图

　　6.2 检测步骤

　　桥面防水黏结层附着力拉拔强度现场检测步骤如下：

　　a) 随机选择检测断面，同组测点宜分布在同一断面，检测点位宜位于行车道轮迹带位置，并在现场标注检测点位;

　　b) 清理检测点表面并保持干燥，采用环形切刀在检测点位切出直径为 50 mm 的圆形环槽，深度至水泥混凝土铺装层顶面，切割完毕后，应再次清理表面;

　　c) 将拉头底部涂布一层黏结剂，并快速黏附在检测点位表面，避免黏结剂进入环槽，在黏结剂完全固化前不应扰动拉头，切割环槽、安装拉头如图 2 所示;

　　1 3

　　▲

　　2

　　4

　　标引序号说明：

　　1——防水黏结层; 2——拉头;

　　3——黏结剂;

　　4——水泥混凝土铺装层。

　　图2 切割环槽、黏结拉头示意图

　　3

　　DB41/T 3079—2025

　　d) 待黏结剂完全固化后，将拉头与拉拔仪主机连接，启动仪器读取最大强度值作为附着力拉拔强度检测结果，检测完成后，立即测量断裂面温度并记录;

　　e) 观察断裂面情况，并在报告中记录，当断裂面位于拉头与黏结剂之间时，应重新检测;

　　f) 检测完成后，应对检测点位补洒防水黏结材料，并及时清洁拉头。

　　7 数据处理

　　7.1 有效数据判定

　　单个测定值与平均值之差大于标准差的 k 倍时，应舍弃该数据。有效数据数量与 k 值对照见表1。

　　表1 有效数据数量与 k 值对照表

　　有效数据数量/个

　　3

　　4

　　5

　　6

　　7

　　8

　　9

　　10

　　k

　　1.15

　　1.46

　　1.67

　　1.82

　　1.94

　　2.03

　　2.11

　　2.18

　　7.2 附着力拉拔强度修正

　　7.2.1 以桥面防水黏结层表面温度 20 ℃作为附着力拉拔强度标准检测温度，非标准温度检测时，应对检测结果按公式(1)进行修正。

　　σs= σT . K············································································ (1)

　　式中：

　　σs——标准温度 20 ℃时的附着力拉拔强度，单位为兆帕(MPa);

　　σT——现场实际检测温度下的附着力拉拔强度，单位为兆帕(MPa);

　　K ——附着力拉拔强度温度修正系数。

　　7.2.2 封层类防水黏结层附着力拉拔强度温度修正系数 K 参考值见表 2，其他温度下的修正系数按线性内插法确定。

　　表2 封层类防水黏结层附着力拉拔强度温度修正系数 K 参考值

　　检测温度/℃

　　10

　　15

　　20

　　25

　　30

　　35

　　40

　　45

　　50

　　K

　　0.65

　　0.79

　　1.00

　　1.54

　　2.32

　　3.35

　　4.67

　　6.69

　　7.85

　　注：检测温度为防水黏结层的表面温度。

　　7.2.3 涂膜类防水黏结层附着力拉拔强度温度修正系数 K 参考值见表 3，其他温度下的修正系数按线性内插法确定。

　　表3 涂膜类防水黏结层附着力拉拔强度温度修正系数 K 参考值

　　检测温度/℃

　　10

　　15

　　20

　　25

　　30

　　35

　　40

　　45

　　50

　　K

　　0.40

　　0.68

　　1.00

　　1.35

　　1.73

　　2.12

　　2.53

　　2.96

　　3.42

　　注：检测温度为防水黏结层的表面温度。

　　4

　　DB41/T 3079—2025

　　7.2.4 若具备试验条件，可按 CJJ/T 279 的规定开展防水黏结材料在不同温度条件下的附着力拉拔强度试验，获取防水黏结材料实际温度修正系数。

　　7.3 层间拉拔强度、剪切强度计算

　　7.3.1 封层类防水黏结层层间拉拔强度和剪切强度可通过标准温度下的附着力拉拔强度按公式(2)进行计算。

　　Ps=a1· σs+b1 ·········································································· (2)

　　式中：

　　Ps——标准温度 20 ℃时的层间拉拔强度或层间剪切强度，单位为兆帕(MPa);

　　a1——回归系数，按表4取值;

　　b1——回归系数，按表4取值。

　　表4 封层类防水黏结层回归系数参考取值

　　回归系数

　　层间拉拔强度

　　层间剪切强度

　　a1

　　0.9478

　　1.3505

　　b1

　　-0.1954

　　-0.0335

　　7.3.2 涂膜类防水黏结层层间拉拔强度和剪切强度可通过标准温度下的附着力拉拔强度按公式(3)进行计算。

　　Ps=a2· ln( σs) +b2 ······································································ (3)

　　式中：

　　a2——回归系数，按表5取值;

　　b2——回归系数，按表5取值。

　　表5 涂膜类防水黏结层回归系数参考取值

　　回归系数

　　层间拉拔强度

　　层间剪切强度

　　a2

　　0.4976

　　0.8904

　　b2

　　1.4887

　　2.8883

　　7.3.3 若具备试验条件，可按 JTG 3410 和CJJ/T 279 中的规定开展防水黏结材料的强度换算试验，获取防水黏结材料实际的强度关系模型和回归系数取值。

　　7.4 层间拉拔强度、层间剪切强度代表值计算

　　层间拉拔强度和层间剪切强度代表值为算术平均值的下置信界限值，按公式(4)计算。

　　PL S·········································································· (4)

　　式中：

　　PL——层间拉拔强度或层间剪切强度代表值，单位为兆帕(MPa);

　　P0——层间拉拔强度或层间剪切强度平均值，单位为兆帕(MPa);

　　5

　　DB41/T 3079—2025

　　tα—— t分布表中随测点数和保证率(或置信度)而变的系数，参考JTG F80/1—2017附录B中表B.0.3取值;采用的保证率，高速公路、一级公路为95%，其他等级公路为90%;

　　n ——有效数据数量;

　　S ——标准差。

　　8 检测与检验

　　8.1 检测报告应包含以下主要内容：

　　a) 工程信息：包括施工单位、工程名称、工程部位等;

　　b) 试验信息：包括主要仪器设备名称及编号、附着力拉拔强度、断裂面检测温度等;

　　c) 断裂面产生位置：包括拉头与防水黏结层间、防水黏结层内部、防水黏结层与水泥混凝土铺装层间、水泥混凝土铺装层内部等。

　　8.2 桥面防水黏结层的黏结质量检测报告样式参考附录 B，黏结质量检验表样式参考附录 C。

　　6

　　DB41/T 3079—2025

　　附 录 A

　　(资料性)

　　桥面防水黏结层黏结质量技术要求

　　A.1 现场检测完成后，应结合桥面防水黏结层技术要求进行质量检验，以单座桥梁为一个检验单元。 A.2 对检验单元内桥面防水黏结层附着力拉拔强度检测结果进行温度修正和强度换算后，按层间拉拔强度和层间剪切强度代表值进行检验。

　　A.3 桥面防水黏结层黏结状态可按表 A.1 分为Ⅰ级、Ⅱ级两个等级。

　　表A.1 桥面防水黏结层黏结状态分级

　　道路纵坡

　　交通荷载等级

　　极重交通、特重交通、重交

　　通

　　中等交通、轻交通

　　特殊路段

　　纵坡≥2.5%且坡长>1,000

　　m

　　Ⅱ级

　　Ⅱ级

　　一般路段

　　除特殊路段以外的路段

　　Ⅱ级

　　Ⅰ级

　　注1：交通荷载等级以JTG D50中的交通等级为指标进行划分。

　　注2：连续纵坡连接路段分级以3 km～5 km为一个分级单元，道路条件分级以单元内最不利分级为标准进行划分。

　　A.4 桥面防水黏结层不同黏结状态等级的黏结强度技术要求符合表 A.2 的规定。

　　表A.2 桥面防水黏结层层间黏结强度技术要求

　　单位为兆帕

　　防水黏结层黏结状态等级

　　20 ℃层间拉拔强度

　　20 ℃层间剪切强度

　　Ⅰ级

　　≥0.30

　　≥0.40

　　Ⅱ级

　　≥0.40

　　≥0.55

　　A.5 质量检验结果分为合格和不合格。当检测路段的层间拉拔强度和层间抗剪强度代表值不满足相应等级黏结强度要求时，应在该检验单元内进行加倍抽样检测。若加倍抽样检测结果仍不合格，则应对该检验单元内的防水黏结层进行返工处理，返工后重新进行质量检验。

　　7

　　DB41/T 3079—2025

　　附 录 B

　　(资料性)

　　桥面防水黏结层黏结质量检测报告

　　桥面防水黏结层黏结质量检测报告样式参考表B.1。

　　表B.1 桥面防水黏结层黏结质量检测报告

　　检测单位名称(专用章)： 报告编号：

　　施工单位

　　抽样编号

　　工程名称

　　取样见证人

　　工程部位/用途

　　报告日期

　　样品信息

　　检测依据

　　判定依据

　　主要仪器设备名称及编号

　　桩号

　　附着力拉拔强度/MPa

　　断裂面检测温度/℃

　　断裂面产生位置

　　温度修正值/MPa

　　层间拉拔强度/MPa

　　层间拉拔强度平均值/MPa

　　层间剪切强度/MPa

　　层间剪切强度平均值/MPa

　　检测结论：

　　附加声明：

　　检测： 审核： 批准： 日期：

　　8

　　DB41/T 3079—2025

　　附 录 C

　　(资料性)

　　桥面防水黏结层黏结质量检验表

　　桥面防水黏结层黏结质量检验表样式参考表C.1。

　　表C.1 桥面防水黏结层黏结质量检验表

　　分项工程名称： 工程部位： 所属建设项目(合同段)：

　　所属分部工程名称： 所属单位工程： 施工单位：

　　基本要求

　　1.

　　2.

　　检查项目

　　规定值或允许偏差

　　检测值

　　检测结果

　　1

　　2

　　3

　　4

　　5

　　6

　　7

　　8

　　9

　　10

　　检测

　　点数

　　合格

　　点数

　　不合格点数

　　防水层黏结强度

　　见表A.2

　　检验负责人： 检测： 记录： 复核： 时间：

　　9

　　DB41/T 3079—2025

　　参 考 文 献

　　[1] JTG D50 公路沥青路面设计规范
