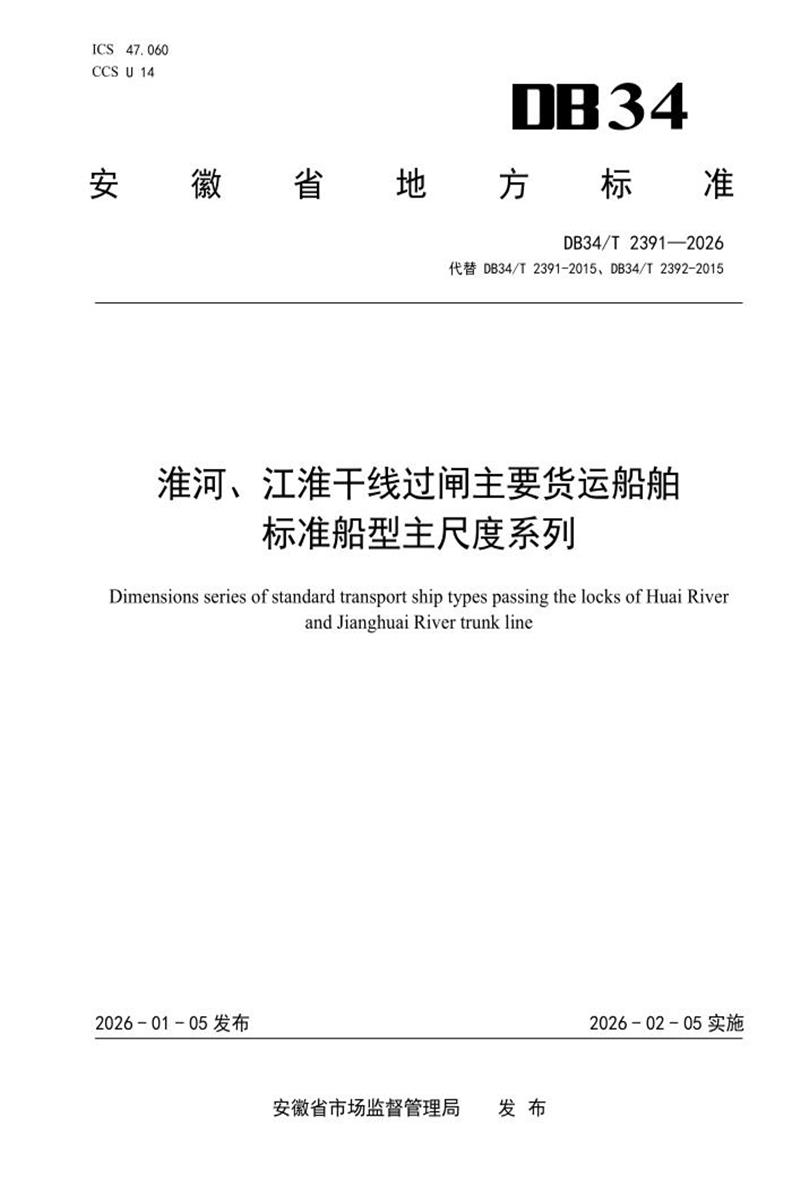

DB34/T 2391-2026 淮河、江淮干线过闸主要货运船舶标准船型主尺度系列

　　ICS 47.060 CCS U 14

　　34

　　安 徽 省 地 方 标 准

　　DB34/T 2391—2026

　　代替 DB34/T 2391-2015、DB34/T 2392-2015

　　淮河、江淮干线过闸主要货运船舶

　　标准船型主尺度系列

　　Dimensions series of standard transport ship types passing the locks of Huai River

　　and Jianghuai River trunk line

　　2026 - 01 - 05 发布 2026 - 02 - 05 实施

　　安徽省市场监督管理局 发 布

　　DB34/T 2391—2026

　　前 言

　　本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　本文件代替 DB34/T 2391-2015《淮河、沙颍河过闸主要货运船舶标准船型主尺度系列》和 DB34/T 2392-2015《合裕线过闸主要货运船舶标准船型主尺度系列》。本文件以 DB34/T 2391-2015 为主，整合了 DB34/T 2392-2015 的内容，与 DB34/T 2391-2015 相比，除结构调整和编辑性修改外，主要技术变化如下：

　　a) 标准名称更改为：淮河、江淮干线过闸主要货运船舶标准船型主尺度系列;

　　b) 更改了范围的内容(见第 1 章，2015 版第 1 章);

　　c) 更改了总长、总宽定义(见 3.1、3.2，2015 版 3.1、3.2);

　　d) 删除了一般要求(见 2015 版第 4 章);

　　e) 增加了船型编号(见第 4 章);

　　f) 删除了生效、适用及解释(见 2015 版第 5 章);

　　g) 增加了总体技术要求(见第 5 章);

　　h) 更改了过闸干(散)货船标准船型主尺度系列(见表 1，2015 版表 1);

　　i) 更改了过闸化学品液货船、油船标准船型主尺度系列(见表 2， 2015 版表 2);

　　j) 更改了过闸集装箱船标准船型主尺度系列(见表 3，2015 版表 4);

　　k) 删除了驳船标准船型主尺度系列(见 2015 版第 8 章);

　　l) 删除了条款简要说明(见 2015 版第 10 章);

　　m) 增加了江淮干线过闸干(散)货船、化学品液货船、油船和集装箱船主尺度系列(见第 6 章)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由安徽省地方海事(港航)管理服务中心提出。

　　本文件由安徽省交通运输厅归口。

　　本文件起草单位：安徽省地方海事(港航)管理服务中心、武汉理工大学、中水淮河规划设计研究有限公司。

　　本文件主要起草人：陈结华、于聪、王俊、何海洋、金雁、陈顺怀、徐然、童娟娟、郭志诚、肖艳、丁宁。

　　本文件及其所代替文件的历次版本发布情况为：

　　——2015 年首次发布为 DB34/T 2391-2015 和 DB34/T 2392-2015;

　　——本次为第一次修订，将两项标准合并为一项，并使用 DB34/T 2391 的标准编号。

　　淮河、江淮干线过闸主要货运船舶标准船型主尺度系列

　　1 范围

　　本文件规定了淮河、江淮干线过闸主要货运船舶标准船型的船型编号、总体技术要求和主要参数。

　　本文件适用于通过淮河干线安徽段和江淮干线安徽段船闸的新(改)建船舶，包括内河干(散)货船、化学品液货船、油船和集装箱船，其他船型可参照执行。

　　注1：淮河干线安徽段指淮河干线自三河尖至红山头。

　　注2：江淮干线安徽段指沙颍河、江淮沟通段、合裕线、引江济巢菜子湖线和兆西河航道。其中沙颍河自常胜沟至沫河口，江淮沟通段自东淝河口至巢湖，合裕线自合肥港至裕溪口，引江济巢菜子湖线自枞阳至巢湖，兆西河自下派港至入江口。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB 38030.1 内河过闸运输船舶标准船型主尺度系列 第1部分：长江水系

　　GB 38030.2 内河过闸运输船舶标准船型主尺度系列 第2部分：京杭运河、淮河水系

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3. 1

　　总长 overall length

　　船体及上层建筑的船首最前端到船尾最后端之间的水平距离。

　　注1：金属材料外板的船舶计至内表面，纤维增强塑料等非金属材料外板的船舶计至外表面。

　　注2：船体包含首、尾升高甲板。

　　注3：计量总长时不包括船首尾两端的突出物，其中突出物指舷伸甲板、护舷材、舷墙、顶推装置、舷外挂机及其安装支架、假首、假尾、活动突出物等。

　　3. 2

　　总宽 overall breadth

　　船体从一舷到另一舷垂直于纵中线面方向量至船壳外板的最大距离。

　　注1：金属材料外板的船舶计至内表面，纤维增强塑料等非金属材料外板的船舶计至外表面。

　　注2：计量总宽时不包括船舶两舷的突出物，其中突出物指舷伸甲板、护舷材、舷墙、活动突出物等。

　　4 船型编号

　　淮河、江淮干线过闸主要货运船舶标准船型主尺度编号规则见图1。

　　DB34/T 2391—2026

　　×××— ××

　　尺度系列序号

　　船舶类型，S—干(散)货船，Y—化学品液货船、油船， J—集装箱船

　　航行区域，HJG—淮河干线、江淮干线

　　图1 淮河、江淮干线过闸主要货运船舶标准船型主尺度编号规则

　　示例：船型编号为 HJG-S1,代表排序第一的淮河干线、江淮干线过闸干(散)货船标准船型主尺度系列。

　　5 总体技术要求

　　5.1 主尺度系列中船舶总宽可下浮不超过 2%。

　　5.2 过闸船舶应满足适用水域通航限制条件。

　　5.3 多用途船(含集散两用船、油货两用船等)主尺度应同时满足适装货类对应船型的尺度限制。

　　5.4 总宽大于 13.8 m 干(散)货船、集装箱船和总宽大于 11.0 m 化学品液货船、油船的主尺度应符合 GB 38030.1 或 GB 38030.2 的规定。

　　6 主要参数

　　6.1 过闸干(散)货船标准船型主尺度系列

　　通过淮河干线安徽段和江淮干线安徽段船闸的内河干(散)货船标准船型主尺度应符合表1 的规定。

　　表1 过闸干(散)货船标准船型主尺度系列

　　6.2 过闸化学品液货船、油船标准船型主尺度系列

　　通过淮河干线安徽段和江淮干线安徽段船闸的内河化学品液货船、油船标准船型主尺度应符合表2的规定。

　　表2 过闸化学品液货船、油船标准船型主尺度系列

　　6.3 过闸集装箱船标准船型主尺度系列

　　通过淮河干线安徽段和江淮干线安徽段船闸的内河集装箱船标准船型主尺度应符合表3 的规定。

　　表3 过闸集装箱船标准船型主尺度系列

　　参 考 文 献

　　[1] GB 50139 内河通航标准

　　[2] JTS 180-4 长江干线通航标准

　　[3] 《船舶登记种类与船舶检验类型对照表》，2024，中华人民共和国海事局

　　[4] 《内河船舶法定检验技术规则》，2019，中华人民共和国海事局

　　[5] 《安徽省水运“十四五” 发展规划》，2021，安徽省交通运输厅

　　[6] 《安徽省航运发展报告》，2024，安徽省地方海事(港航)管理服务中心

　　[7] 《安徽省干线航道网规划修编( 2023—2035 年)》，2024，安徽省交通运输厅
