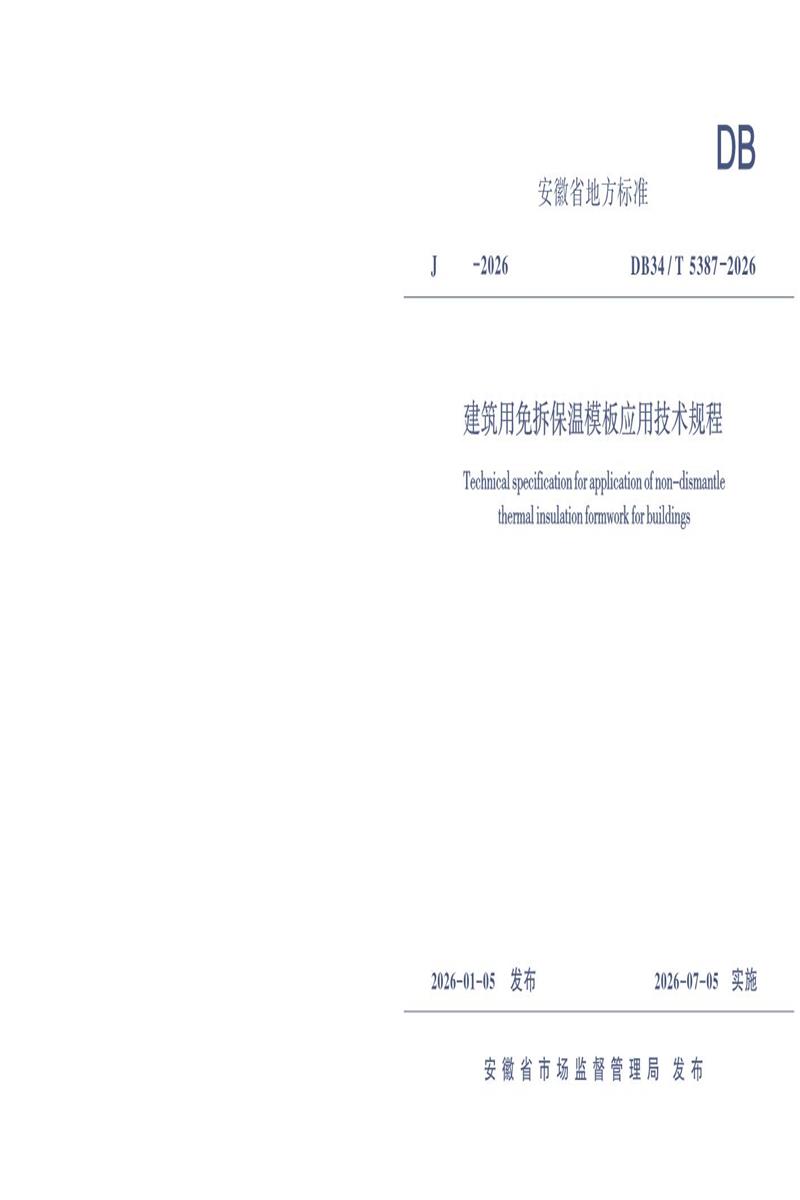

DB34/T 5387-2026 建筑用免拆保温模板应用技术规程

　　DB

　　安徽省地方标准

　　J -2026 DB34 / T 5387-2026

　　建筑用免拆保温模板应用技术规程

　　Technical specification for application of non-dismantle

　　thermal insulation formwork for buildings

　　2026-01-05 发布 2026-07-05 实施

　　安 徽 省 市 场 监 督 管 理 局 发 布

　　安徽省市场监督管理局公告

　　第 1 号

　　安徽省市场监督管理局关于批准发布

　　《电子商务产品售后服务规范》等

　　78 项地方标准的公告

　　安徽省市场监督管理局依法批准《电子商务产品售后服务规范》等 78 项安徽省地方标准,现予以公布。

　　安徽省市场监督管理局

　　2026 年 1 月 5 日

　　附件:

　　安徽省地方标准清单

　　前 言

　　根据安徽省市 场 监 督 管 理 局《关 于 下 达 2023 年 第 三 批 安徽省地方标 准 制 修 订 计 划 的 通 知》(皖 市 监 函Γ2023〕622 号)的要求,编制组经 广 泛 调 研 和 试 验 研 究,总 结 安 徽 省 建 筑 用 免 拆保温模板的实 践 经 验, 同 时 参 考 国内 相 关 技 术 标 准,在 广 泛 征求意见的基础上,制定本规程 。

　　本规程的主 要 内 容 有 : 1 . 总 则 ; 2. 术 语 和 符 号 ; 3 . 基 本 规定;4 . 系统及其组成材料;5 . 设计;6 . 施工;7 . 验收 。

　　本规程由安徽省住房和城乡建设厅负责管理,安徽省住宅产业化促进中 心 负 责 具 体 技 术 内 容 的 解 释 。执 行 过 程 中 如 有

　　意见或建议,请寄送安徽省住宅产业化促进中心(地址:合肥市

　　包河区紫云路 996 号安徽省城乡规 划 建 设 大 厦,邮 编 : 230091 ,邮箱: ahzzcy@163 . com) 。

　　主 编 单 位:安徽省住宅产业化促进中心

　　安徽建工集团股份有限公司

　　参 编 单 位:安徽建工建筑工业化智能建造集团有限公司安徽省建筑设计研究总院股份有限公司

　　合肥工大建设监理有限责任公司

　　安徽建工检测科技集团有限公司

　　安徽华举建材科技有限公司

　　蚌埠百特装饰工程有限公司

　　上海圣奎新型建材有限公司

　　安徽置润节能科技有限公司

　　安徽铭源新型建材科技有限公司

　　安徽亚欧保温节能材料有限公司

　　安徽铭能保温科技有限公司

　　亳州市绿源科技有限公司

　　中铁四局集团建筑工程有限公司安徽神舟建材集团有限公司

　　安徽春江保温建材科技有限公司安徽贝安居建筑科技有限公司

　　中铁二十四局集团安徽工程有限公司安徽绿归节能科技有限公司

　　安徽宜筑建筑节能科技有限公司

　　安徽建工水利开发投资集团有限公司山东国创节能科技股份有限公司

　　宣城仁恒节能科技有限公司中建六局第八建设有限公司

　　主要编写人员:刘继朝 陈 刚 王兴明 毕功华 闫 威王 磊 何 利 薛黎明 杨启安 杨善斌傅宏林 秦 琳 万普华 苏同飞 季 良张 峰 王传富 刘 亚 严巍巍 张拥军曹瑞雪 吕俊杰 张金海 许良前 马乐乐卫安然 黄海丽 巩 建 秦建设 刘 明温先知 殷莱莱

　　主要审查人员:周 虹 蒋金良 安东兵 廖绍锋 杨皓东鲁海祥 梁德江

　　1 总 则

　　1● 0● 1 为 规 范 建 筑 用 免 拆 保 温 模 板 系 统 在 工 程 中 的 应 用,保证工程质量,做到技术先进、经济合理、使用安全,制定本规程 。 1● 0● 2 本规程适用于抗震设防烈度为 8 度及 8 度以下地区,且建筑高度不大于 100m 的现浇混凝土建筑用免拆保温模板工程的设计、施工和验收 。

　　1● 0● 3 建 筑 用 免 拆 保 温 模 板 工 程 的 设 计、施 工 和 验 收 除 执 行本规程外,尚应符合国家、行业和安徽省现行有关标准的规定 。

　　2 术语和符号

　　2. 1 术 语

　　2. 1 . 1 免拆保温模板 non-dismantle thermal insulation formwork

　　经工厂化 预 制,在 现 浇 混 凝 土 构 件 施 工 过 程 中 用 作 模 板 ,在建筑中起保 温 隔 热 作 用 的 板 材 。根 据 材 料 和 构 造 的 不 同 分为复合 I 型免拆保温模板、复合 Ⅱ 型免拆保温模板和叠合型免拆保温模板 。

　　2. 1 . 2 免拆保温模板系统 non-dismantle thermal insulation form- work system

　　由免拆保温模板、专用连接锚固件、抹面层构成,与现浇混凝土连接,形成无空腔外墙复合保温结构一体化构造的总称 。 2. 1 . 3 免拆保温模板工程 non-dismantle thermal insulation formwork engineering

　　将免拆保温模板系统通过施工 , 固定在外墙外表面上所形成的建筑构造实体 。

　　2. 1 . 4 复合 I 型免拆保温模板 type I Composite non-dismantle thermal insulation formwork

　　以石墨聚苯乙烯泡沫颗粒为骨料、水泥为主要水硬性胶凝材料经模压成型工艺制成的板材作为保温芯材,在保温芯材两侧复合增强防护面层制成的免拆保温模板 。

　　2. 1 . 5 复合 Ⅱ 型免拆保温模板 type Ⅱ Composite non-dismantle thermal insulation formwork

　　以石墨聚苯乙烯泡沫颗粒为骨料,内置双层热镀锌电焊网 ,采用硅质无机胶凝材料经模压成型工艺制成的免拆保温模板 。 2. 1 . 6 叠合型免拆保温模板 laminated non-dismantle thermal insulation formwork

　　在难燃型挤塑聚苯板的外侧叠合胶粉聚苯颗粒贴砌浆料保温防火层,形 成 叠 合 型 保 温 芯 材,在 叠 合 型 保 温 芯 材 两 侧 复合增强面层制成的免拆保温模板 。

　　2. 1 . 7 专用连接锚固件 specialized connection anchor

　　用于免拆保温模板与现浇混凝土构件连接的专用配件 。 2. 1 . 8 专用支撑件 specialized support component

　　用于控制免拆保温模板现浇混凝土厚度的专用装置,包括塑料支撑件和塑料金属组合支撑件等 。

　　2. 1 . 9 反打工艺 precast concrete anti-beating process

　　在工厂将安装有专用连接锚固件的免拆保温模板铺设在钢模内,放置钢筋骨架后浇筑混凝土,使免拆保温模板、专用连接锚固件与混凝土成为整体构件的生产工艺 。

　　2. 2 符 号

　　F — 新浇混凝土对模板的侧压力计算值 ;

　　Fs — 新浇混凝土对模板上的侧压力设计值 ;

　　N — 对拉螺栓最大轴力设计值 ;

　　N — 对拉螺栓轴向拉力设计值 ;

　　f — 螺栓的抗拉强度设计值 。

　　3 基本规定

　　3 . 0. 1 免 拆 保 温 模 板 系 统 应 与 建 筑 同 步 设 计 、同 步 施 工 和 同步验收。

　　3 . 0. 2 免 拆 保 温 模 板 系 统 组 成 材 料 应 符 合 相 关 标 准 要 求,其热工性能和防火 、防水等技术要求应符合国家和地方现行相关标准规定。

　　3 . 0. 3 免拆保温模板工程应符合下列要求 :

　　1 能适应基层墙体正常变形,外表面不产生裂缝或空鼓 ;

　　2 能承受系统自重,不产生开裂或脱落 ;

　　3 在设计使用年限内不破坏 ;

　　4 系统在规定的设防烈度的地震力作用下不应脱落 ;

　　5 具 有 防 腐 蚀 性 和 防 生 物 侵 害 能 力,且 不 得 对 室 外 环 境造成污染。

　　3 . 0. 4 免拆保温模板工程的保温 、隔热 、防潮和防火设计应符合现行国家标准《民用建筑热工设计规范》GB50176 、《建筑环境通用规范》GB 55016 、《建 筑 防 火 通 用 规 范》GB 55037 及 安徽省建筑节能设计标准等要求。

　　3 . 0. 5 免拆保温模板所含有害物质的限量应符合现行国家标准《建筑材料放射性核素限量》GB6566 的规定,不得对室内外环境造成污染。

　　3 . 0. 6 免拆保温模板系统及其配套产品应具有物理-化学稳定性,所有组成材料应具有防腐性,并彼此相容。

　　3 . 0. 7 建筑外围护填充墙材料宜采用保温砌块或保温砖。

　　3 . 0. 8 免拆保温模板系统的饰面层应采用弹性涂料 、真石漆 、柔性饰面砖等饰面材料,不宜采用面砖饰面。

　　3 . 0. 9 采 用 反 打 工 艺 生 产 的 预 制 混 凝 土 保 温 复 合 墙 板,其 系统及组成材料 性 能 、安 全 性 能 、热 工 性 能 及 施 工 成 型 后 的 质 量

　　标准应符合本规程规定,并应进行专项设计。

　　3. 0. 10 免 拆 保 温 模 板 支 撑 系 统 应 按 本 规 程 进 行 模 板 专 项 设计,并应 符 合 国 家 现 行 标 准《混 凝 土 结 构 工 程 施 工 规 范 》 GB

　　50666 、《建筑施工模板安全技术规范》JGJ162 等规定。

　　4 系统及其组成材料

　　4. 1 一般规定

　　4. 1 . 1 免拆保温模板系统组成材料及其配套产品的性能指标应满足现行国家 、行业及地方标准的规定。

　　4. 1 . 2 用于免拆保温模板的保温芯材应符合以下规定:

　　1 复合 I 型免拆保温模板中的保温芯材应采用水泥为主的水硬性胶凝材料 ;

　　2 叠合型免拆保温模板中的挤塑聚苯板应在 自然条件下陈化不少于 28d , 使用时应在两面开槽并满涂界面处理剂。

　　4. 1 . 3 免拆保温模板系统及主要组成材料的型式检验项 目应为本章规定的所有项 目 。

　　4. 1 . 4 免拆保温模板系统性能指标应符合表 4. 1 . 4 的规定。表 4 . 1 . 4 免拆保温模板系统性能指标

　　4. 2 免拆保温模板性能

　　4. 2. 1 免拆保温模板的主要力学性能指标应符合表 4. 2. 1 的规定 。

　　表 4 . 2 . 1 免拆保温模板主要力学性能指标

　　注 : 1%变形时的压缩应力a 按照 GB/T8813 进行试验,取变形 1%时的压缩应力 。

　　4. 2. 2 免拆保温模板的外观质量应符合表 4. 2. 2 — 1 的规定 ,尺寸允许偏差应符合表 4. 2. 2—2 的规定 。

　　表 4 . 2 . 2 一 1 免拆保温模板外观质量

　　表 4 . 2 . 2 一2 免拆保温模板尺寸允许偏差

　　4. 2. 3 复合 I 型免拆保温模板和叠合型免拆保温模板的两侧复合增强面层厚度均不应小于 4mm,叠合型免拆保温模板的胶粉聚苯颗粒贴砌浆料保温防火层厚度不应小于 40mm 。

　　4. 3 保温材料性能

　　4. 3 . 1 复合 I 型免拆保温模板保温芯材主要性能指标应符合

　　表 4. 3 . 1 — 1 的 规 定,复 合 Ⅱ 型 免 拆 保 温 模 板 保 温 材 料 主 要 性能指标应符合表 4. 3 . 1—2 的规定 。

　　表 4. 3. 1 一 1 复合I型免拆保温模板保温芯材主要性能指标

　　注 : 1 型式检验时,检 测 试 样 必 须 满 足 同 批 次 、同 材 料 、同 工 艺 、同

　　规格和同密度要求 ;

　　2 非型式检验时,检验报告中应注明样品密度 ;

　　3 产品检测的成型养护龄期不应低于 28d ;

　　4 保温板中无机原材料不得采用氯氧镁水泥 、硫氧镁水泥等菱镁类气硬性材料为主的胶凝材料 ;

　　5 导热系数a 是在环境温 度(65±5)℃且 连 续 烘 干 至 少 72h 以上至恒重状态时已测定其干密度值的样品上截取,并按JG/T 536 规定的试 验 方 法 进 行 检 测 的 数 值 。 密 度 是 指 在 环 境 温度(65±5)℃且连续烘干至少 72h 以上至恒重状态时检测的干密度值 ;

　　6 蓄热系数b 为有特殊要求时的检测项 目 。

　　表 4. 3. 1 一2 复合"型免拆保温模板保温材料主要性能指标

　　注 : 1 导热系数a 是在 环 境 温 度(65±5)℃且 连 续 烘 干 至 少 72h 以上至恒重状态时已测定其干密度值的样品上截取,并按 JG/T 536 规定的试 验 方 法 进 行 检 测 的 数 值 。 密 度 是 指 在 环 境 温度(65±5)℃且连续烘干至少 72h 以上至恒重状态时检测的干密度值 ;

　　2 蓄热系数b 为有特殊要求时的检测项 目 ;

　　3 所有试验的试件必须去除热镀锌钢丝网 。

　　4. 3 . 2 叠合型免拆保温模板中挤塑聚苯板主要性能指标应符合表 4. 3 . 2 的规定 。

　　表 4 . 3 . 2 挤塑聚苯板主要性能指标

　　4. 3 . 3 叠合型免拆保温模板中胶粉聚苯颗粒贴砌浆料主要性能指标应符合 行 业 标 准《胶 粉 聚 苯 颗 粒 外 墙 外 保 温 系 统》JGJ 158 及表 4. 3 . 3 的规定 。

　　表 4 . 3 . 3 胶粉聚苯颗粒贴砌浆料主要性能指标

　　4. 4 配套材料性能要求

　　4. 4. 1 抹面胶浆主要性能指标应符合表 4. 4. 1 的规定。

　　表 4 . 4 . 1 抹面胶浆主要性能指标

　　4. 4. 2 挤 塑 聚 苯 板 使 用 前 两 侧 表 面 应 进 行 界 面 处 理,界 面 处理剂性能指标应符合表 4. 4. 2 的规定。

　　表 4 . 4 . 2 界面处理剂性能指标

　　4. 4. 3 耐碱玻璃纤维网布的主要性能指标应符合表 4. 4. 3 的规定。

　　表 4 . 4 . 3 耐碱玻璃纤维网布主要性能指标

　　4. 4. 4 免拆保温模板与混凝土墙体应采用专用连接锚固件连接,深入混凝土中的有效锚固深度不应小于 50mm , 专用连接锚固件的主要性能指标应符合表 4. 4. 4 的规定 。

　　表 4 . 4 . 4 专用连接锚固件主要性能指标

　　4. 4. 5 锚栓应符合现行行业标准《外墙保温用锚栓》JG/T366的规定 。

　　4. 4. 6 免 拆 保 温 模 板 系 统 应 采 用 柔 性 外 墙 耐 水 腻 子,其 性 能应符合现行行业标准《建筑外墙用腻子》JG/T 157 的规定 。

　　4. 4. 7 免拆保温模板系统外饰面材料的性能应符合下列规定:

　　1 涂 料 应 为 水 性 弹 性 外 墙 涂 料,其 性 能 指 标 应 符 合 现 行行业标准《建筑外墙涂料通用技术要求》JG/T 512 的规定 ;

　　2 饰 面 砂 浆 应 为 水 泥 基 外 墙 饰 面 砂 浆,其 性 能 应 符 合 现行行业标准《墙体饰面砂浆》JC/T 1024 的规定 ;

　　3 柔 性 饰 面 砖 性 能 应 符 合 现 行 行 业 标 准《柔 性 饰 面 砖》 JG/T311 的规定,其配套的柔性饰面砖胶粘剂的性能指标应符合表 4. 4. 7—1,柔性饰面砖填缝剂的性能指标应符合表 4. 4. 7—2 的规定 。

　　表 4 . 4 . 7 一 1 柔性饰面砖胶粘剂性能指标

　　表 4 . 4 . 7 一2 柔性饰面砖填缝剂性能指标

　　4. 4. 8 密 封 胶 应 采 用 硅 酮 或 聚 氨 酯 类 建 筑 密 封 胶,其 性 能 指标和试验方法应符合国家现行标准《硅酮和改性硅酮建筑密封胶》GB/T 14683 、《聚氨酯建筑密封胶》JC/T 482 的规定 。

　　4. 4. 9 免拆保 温 模 板 系 统 用 的 滴 水 线 条 、密 封 条 、盖 口 条 、护角条等其他材料均应符合相应的标准要求 。

　　5 设 计

　　5 . 1 一般规定

　　5 . 1 . 1 免拆保温模板工程的设计及构造措施应符合国家和安徽省现行标准的规定 。

　　5 . 1 . 2 采用免拆保温模板系统的建筑工程应编制建筑节能设计专篇,建筑节能设计专篇应包括工程概况 、执行标准 、外保温系统及主要组成材料的性能指标;施工图应绘制并说明系统的构造和防脱落 、防 开 裂 、防 火 、防 水 、热 桥 部 位 保 温 等 技 术 措 施及细部节点构造详图等 。

　　5 . 1 . 3 当遇到下列情况时,应对免拆保温模板系统的安全性 、适用性及耐久性进行专题论证和专项设计:

　　1 免拆保温模板系统应用高度超过 100m ;

　　2 免拆保温模板厚度超过 100mm ;

　　3 其他特殊情况 。

　　5 . 1 . 4 叠合型免拆保温模板的挤塑聚苯板外侧不燃材料防护层总厚度不应小于 50mm 。叠合型免拆保温模板的阳角和门窗洞 口等外露保温芯材处应做好防火处理 。

　　5 . 1 . 5 专 用 连 接 锚 固 件 的 抗 拉 承 载 力 应 满 足 设 计 要 求,且 在荷载效应组合下应确保免拆保温模板不产生滑移 。

　　5 . 1 . 6 后 置 锚 固 件 应 穿 透 免 拆 保 温 模 板,锚 固 于 钢 筋 混 凝 土构件内,免拆保温模板的开孔部位应进行防水密封处理 。

　　5 . 2 热工设计

　　5 . 2. 1 免拆保 温 模 板 系 统 的 热 工 设 计 应 符 合 现 行 标 准《民 用建筑热工设计规 范》 GB50176 、《工 业 建 筑 节 能 设 计 统 一 标 准》 GB51245 以及《居住建筑节能设计标准》DB34/T 1466 和《公共

　　建筑节能设计标准》DB34/T 5076 的规定,并应满足下列要求:

　　1 热 桥 部 位 应 进 行 表 面 结 露 验 算 , 围 护 结 构 及 热 桥 部 位的内表面温度不应低于室内空气设计温度 、湿度条件下的露点温度,且应高于 0℃ ;

　　2 门窗框外侧洞 口 、女儿墙 、封闭阳台以及出挑构件等部位,应采用胶粉聚苯颗粒贴砌浆料等进行热桥处理 ;

　　3 免拆保温模板系统的热阻应按各构造层厚度计算确定 。

　　5 . 2. 2 免拆保温模板的保温芯材及保温材料的导热系数 λ 和修正系数 α 应按表 5 . 2. 2 取值 。

　　表 5 . 2 . 2 免拆保温模板的保温芯材及保温材料的导热系数 λ和修正系数 α

　　5 . 3 构造设计

　　5 . 3 . 1 免 拆 保 温 模 板 的 排 版 设 计 宜 结 合 免 拆 保 温 模 板 的 模数,并与建筑立面有机衔接 。

　　5 . 3 . 2 免拆保温模板系统构造应符合表 5. 3. 2—1 、表 5. 3. 2—2的规定 。

　　表 5 . 3 . 2 一 1 涂装饰面免拆保温模板系统构造

　　表 5 . 3 . 2 一2 幕墙饰面免拆保温模板系统构造

　　5 . 3 . 3 外墙免拆保温模板厚度不应小于50mm,不应大于 100mmO

　　5 . 3 . 4 免拆保温模板的专用连接锚固件应与现浇混凝土构件可靠连接,布置间距和数量应满足设计要求O 专用连接锚固件布置见图 5 . 3 . 4 ,基本构造要求如下:

　　1 免拆保温 模 板 使 用 高 度 60m 及 以 下,专 用 连 接 锚 固 件数量宜为 5 个/m2 ~7 个/m2 ;

　　2 使用高度 60m~100m , 专用连接锚固件数量宜为 8 个/m2 ~10个/m2 ;

　　3 小块板上不得少于 2 个 ;

　　4 单个专用连接锚固件进入基层混凝土墙体有效锚固深度不应小于 50mmO

　　图 5 . 3 . 4 免拆保温模板专用连接锚固件布置示意

　　5 . 3 . 5 主 体 结 构 设 有 变 形 缝 时,免 拆 保 温 模 板 应 在 外 墙 变 形缝处断开,变形缝构造见图 5 . 3 . 5,外墙变形缝部位构造应符合下列规定 :

　　1 变 形 缝 的 防 护 措 施 应 满 足 防 水、防 火、保 温、防 虫 害 等要求,并在主体结构产生位移和变形时不被破坏 ;

　　2 变形缝内应填充柔性不燃材料并铺设防水卷材 ;

　　3 变 形 缝 外 侧 应 设 置 金 属 盖 板,金 属 盖 板 宜 采 用 铝 合 金板或不锈钢板,并与主体结构可靠连接 。

　　图 5 . 3 . 5 变形缝构造示意

　　1—现浇混凝土墙体;2—免拆保温模板;3—防水卷材 ;

　　4—柔性不燃材料;5—变形缝装置

　　5 . 3 . 6 饰面层分格缝设置应符合下列规定 :

　　1 饰 面 层 水 平 和 垂 直 分 格 缝 应 根 据 立 面 设 计 设 置,分 格缝构造见图 5 . 3 . 6 ;

　　图 5 . 3 . 6 分格缝构造示意

　　1—现浇混凝土墙体;2—免拆保温模板;3—防水层 ;

　　4—抹面层;5—饰面层;6—分格缝

　　2 水平分格缝宜按楼层设置,且不应大于 2 个楼层,竖向分格缝宜按分格缝间的面积不大于 36m2 设置 ;

　　3 分格缝宽 宜 为 20mm,缝 深 宜 为 饰 面 层 厚 度,缝 内 应 嵌填防水密封材料 o

　　5 . 3 . 7 抹面层中耐碱玻璃纤维网布的铺设应符合下列规定 :

　　1 耐 碱 玻 璃 纤 维 网 布 应 连 续 铺 设,搭 接 长 度 不 应 小 于100mm ;

　　2 涂装饰面或开放式幕墙建筑物在首层墙面及易受碰撞部位应铺设加强型和普通型耐碱玻璃纤维网布各 1 道,二层及以上应铺设普通型耐碱玻璃纤维网布 2 道 ;

　　3 采 用 封 闭 式 幕 墙 时,抹 面 层 内 应 设 单 道 普 通 型 耐 碱 玻璃纤维网布 ;

　　4 外 墙 阴 阳 角 处 耐 碱 玻 璃 纤 维 网 布 应 交 错 搭 接,搭 接 宽度不应小于 300mm,构造见图 5 . 3 . 7—1 ;

　　图 5 . 3 . 7—1 阴阳角处耐碱玻璃纤维网布设置示意

　　1—现浇混凝土墙体;2—免拆保温模板;3—防水层;4—耐碱玻璃纤维网布 ;

　　5—抹面层;6—饰面层;7—成品护角条

　　5 门窗洞口周边应附加铺设 1 道普通型耐碱玻璃纤维网布,耐碱玻璃纤维网布的搭接宽度不应小于 200mm ; 门窗洞 口角部 45。方向应加 贴 小 块 普 通 型 耐 碱 玻 璃 纤 维 网 布,尺 寸 不 应小于 400mm×300mm,构造见图 5 . 3 . 7—2 ;

　　6 楼 板 采 用 免 拆 保 温 模 板 时,饰 面 层 内 耐 碱 玻 璃 纤 维 网布与周边梁、墙侧面搭接长度不应小于 300mm o

　　图 5 . 3 . 7—2 门窗洞口耐碱玻璃纤维网布增强构造示意

　　5 . 3 . 8 建筑室外散水以下部位不应采用免拆保温模板;在勒脚部位的 600mm高度范围内,应采用防水防火性能好的保温材料 ,并加铺一道高度不小于 800mm 的防水层 。室外散水与外墙免拆保温模板之间 宜 预 留 20mm 宽 缝 隙,缝 隙 内 应 采 用 背 衬 材 料 、建筑密封胶填充,做好防水处理 。勒脚部位构造见图 5 . 3 . 8 。

　　图 5 . 3 . 8 勒脚部位示意

　　1—现浇混凝土墙体;2—免拆保温模板;3—防水层;4—抹面层;5—饰面层 ;

　　6—加铺防水层;7—密封胶和背衬材料;8—防水防火性能好的保温材料 ;

　　9—散水;10—地下室外墙防水层;11—地下室防水层护墙

　　5 . 3 . 9 外窗构造见图 5 . 3 . 9 ,并应符合下列规定 :

　　1 外 窗 宜 采 用 预 埋 附 框 的 安 装 形 式,附 框 与 现 浇 混 凝 土墙体及窗框应 可 靠 连 接,并 应 进 行 有 效 的 保 温 及 防 水 处 理,其技术要求应符合现行国家标准《建筑门窗附框技术要求》GB/T 39866 的相关规定 ;

　　2 外窗台宜采用成品披水板,并设置不小于 10%的 外 排

　　水坡度,其下防水层沿外墙面下翻不应小于 100mm 高 , 门窗上楣外口应做滴水线 ;

　　3 门窗外侧洞 口 四周墙体的保温层厚度不应小于 20mm o

　　图 5 . 3 . 9 外窗节点构造示意

　　1—现浇混凝土墙体;2—免拆保温模板;3—防水层;4—抹面层;5—饰面层 ;

　　6—附框;7—窗框;8—密封胶;9—加铺耐碱玻璃纤维网布;10—贴砌浆料 ;

　　11—加铺防水层;12—成品披水板;13—滴水线;14—护角条

　　5. 3. 10 免 拆 保 温 模 板 可 用 于 架 空 层 楼 板 的 模 板,不 宜 用 于 卫生间、厨房等潮湿房间架空层楼板的模板 o

　　5. 3. 11 用于架空层楼板的免拆保温模板厚度不应小于 30mm ,不宜大于 50mm,大于 50mm 的应有增强措施 o

　　5. 3. 12 免 拆 保 温 模 板 系 统 应 做 好 密 封 和 防 水 构 造 设 计,并 应符合下列规定 :

　　1 水 平 或 倾 斜 的 出 挑 部 位 应 做 好 防 水 处 理,竖 向 收 口 部位应采用盖板等封堵措施,在檐口和线脚等处应做好包边处理 ;

　　2 穿 墙 管 道 应 预 留内 高 外 低 的 套 管,管 道 与 套 管 之 间 的缝隙应选用低吸水率的弹性保温材料封堵密实,两侧均应采取密封胶封堵等防水密封措施,构造见图 5 . 3 . 12—1 ;

　　3 墙体上对拉螺栓孔应采取防水措施 ;

　　4 免 拆 保 温 模 板 系 统 外 墙 上 安 装 设 备 或 管 道 时,后 置 锚固件应固定于 混 凝 土 基 层 上,并 做 好 密 封 和 防 水 设 计,构 造 见图 5 . 3 . 12—2 o

　　图 5 . 3 . 12—1 孔洞密封示意

　　1—现浇混凝土墙体;2—免拆保温模板;3—防水层;4—抹面层;5—饰面层 ;

　　6—密封胶;7—保温材料;8—管道;9—套管

　　图 5 . 3 . 12—2 外墙管道安装构造示意

　　1—后置锚固件;2—落水管;3—弹性材料;4—密封胶

　　5. 3. 13 女 儿 墙 宜 设 置 混 凝 土 压 顶 或 金 属 压 顶,压 顶 应 向内 找坡,坡度不宜小于 5% O 当采用混凝土压顶时,压顶上方应做防水层并应延 续 至 压 顶 内 外 两 侧 滴 水 线 部 位 ; 当 采 用 金 属 压 顶时,内设一道防水 层,下 沿 100 mm,金 属 压 顶 应 采 用 专 用 金 属配件固定 O女儿墙压顶构造见图 5 . 3 . 13 O

　　图 5 . 3 . 13 女儿墙压顶示意

　　1—女儿墙;2—免拆保温模板;3—混凝土压顶;4—防水层;5—金属压顶 ;

　　5. 3. 14 免拆保温模板与其他外围护保温材料之间的接缝处应采用柔性材料 填 缝,并 采 用 密 封 胶 嵌 缝,嵌 缝 深 度 不 应 小 于 缝

　　宽的 1/2 ,且不应小于 10mm 。

　　5. 3. 15 采用 自保温砌块的填充外墙应符合下列规定:

　　1 填 充 外 墙 砌 筑 时 按 要 求 设 置 拉 结 筋,外 表 面 应 预 留 找平层,并使找平层与免拆保温模板外侧平齐 ;

　　2 填充外墙与免拆保温模板交接处应增铺耐碱玻璃纤维网布,交接处缝两侧耐碱玻璃纤维网布宽度均不应小于 200mm ,总宽度不应小于 400mm 。 自保温砌块填充墙构造见图 5. 3. 15 。

　　图 5 . 3 . 15 自保温砌块填充墙构造示意

　　1—现浇混凝土墙体;2—免拆保温模板;3—防水层;4—抹面层;5—饰面层 ; 6—自保温砌块填充外墙;7—找平层;8—加铺耐碱玻璃纤维网布

　　6 施 工

　　6 . 1 一般规定

　　6 . 1 . 1 免 拆 保 温 模 板 施 工 前 应 编 制 专 项 施 工 方 案,进 行 模 板设计,经审批后方可实施。

　　6 . 1 . 2 免拆保温模板安装应拼缝平整 、固定牢固,且在混凝土浇筑过程中不产生移位 、变形。

　　6 . 1 . 3 施 工 前 应 进 行 技 术 交 底,作 业 人 员 经 培 训 合 格 后 方 可上岗。

　　6 . 1 . 4 材料堆 放 区 域 和 施 工 现 场 应 按《建 筑 工 程 施 工 现 场 消防安全技术规范》GB50720 等要求采取可靠的防火措施。

　　6 . 1 . 5 施 工 单 位 应 会 同 设 计 单 位 和 生 产 厂 家 进 行 深 化 设 计 ,绘制免拆保温模板施工排版图,作为工厂生产和施工安装的依据 。

　　6 . 1 . 6 施工前,施工单位应在现场采用相同的系统构造 、组成材料和工艺进行样板施工,经相关各方责任主体验收合格后方可大面积施工。

　　6 . 1 . 7 保温工程施工应符合国家和地方安全文明 、绿色施工 、智能建造等有关规定。

　　6 . 1 . 8 混凝土养护时,应对免拆保温模板做好成品保护。

　　6 . 1 . 9 免拆保温模板在转运 、吊装 、安装等施工过程中应采取可靠的安全技术措施。

　　6 . 2 模板设计

　　6 . 2. 1 免拆 保 温 模 板 支 撑 系 统 由 免 拆 保 温 模 板 、主 楞 、次 楞 、对拉螺栓 、支 撑 架 等 组 成。 墙 板 免 拆 保 温 模 板 支 撑 系 统 见 图

　　6 . 2. 1—1 、楼板免拆保温模板支撑系统见图 6 . 2. 1—2 。

　　图 6 . 2 . 1—1 墙板免拆保温模板支撑系统示意

　　1—主楞;2—次楞;3—对拉螺栓;4—专用连接锚固件 ;

　　5—免拆保温模板;6—钢筋

　　图 6 . 2 . 1—2 楼板免拆保温模板支撑系统示意

　　1—垫板;2—扫地杆;3—立杆;4—横杆;5—斜杆;6—顶托;7—次楞;8—主楞 ;

　　9—专用连接锚固件;10—免拆保温模板;11—结构楼板

　　6 . 2. 2 免拆保温模板支撑系统的设计应符合下列规定 :

　　1 具有足够的强度、刚度和稳定性,应能可靠地承受新浇混凝土的 自重、侧压力、施工荷载及风荷载 ;

　　2 抗倾覆稳定性验算应符合现行相关标准的规定 ;

　　3 构造简单,装拆方便,便于钢筋绑扎、安装和混凝土浇筑 。

　　6 . 2. 3 内 侧 普 通 模 板 的 设 计 应 符 合 现 行 相 关 标 准 的 规 定,并应与免拆保温模板相协调 。

　　6 . 2. 4 免拆保温模板工程设计计算应考虑下列荷载效应的组合 :

　　1 新 浇 筑 的 混 凝 土 作 用 于 模 板 的 侧 压 力、模 板 上 倾 倒 混凝土时产生的水平荷载、振捣混凝土时产生的荷载 ;

　　2 模板安装时的风荷载 。

　　6 . 2. 5 免 拆 保 温 模 板 的 弯 曲 强 度 、等 效 弯 曲 弹 性 模 量 设 计 值依据本规程第 4. 2. 1 条取值 。

　　6 . 2. 6 免拆保温模板的变形验算应符合下列规定:

　　1 免拆保温模板最大变形值不得超过计算跨度的 1/250 ;

　　2 主 、次 楞 最 大 变 形 值 不 得 超 过 跨 度 的 1/150 与 10mm的较小值 。

　　6 . 2. 7 免拆保温模板的对拉螺栓位置和数量应经计算确定 。

　　6 . 2. 8 作用在免拆保温模板上的荷载标准值应符合下列规定:

　　1 新 浇 筑 的 混 凝 土 作 用 于 模 板 的 最 大 侧 压 力 标 准 值,可按下列公式计算,并取其中的较小值:

　　F=0 . 22丫ct0 β1 β2v1/2 (6 . 2. 8—1)

　　或F=丫cH (6 . 2. 8—2)

　　式中:F— 新浇混凝土对模板的侧压力标准值 ;

　　丫c — 混凝土的重力密度 ;

　　v — 混凝土的浇筑速度 ;

　　t0 — 新浇混凝 土 的 初 凝 时 间(h) ,可 按 试 验 确 定 ; 当 缺乏试验资料 时,可 采 用 t0 =200/(T+15) (T 为 混凝土的温度 ℃) ;

　　β1 — 外加剂影响修正系数 。不掺外加剂时取 1 . 0 ,掺具有缓凝作用的外加剂时取 1 . 2 ;

　　β2 — 混 凝 土 坍 落 度 影 响 修 正 系 数 。 当 坍 落 度 小 于30mm 时,取 0. 85;坍 落 度 为 50mm~90mm 时,取

　　1 . 00;坍落度为 110mm~150mm 时,取 1 . 15 ;

　　H— 混凝土侧压力计算位 置 处 至 新 浇 混 凝 土 顶 面 的 总

　　高度 (m) 。 混 凝 土 侧 压 力 的 计 算 分 布 图 形 如 图6 . 2. 8所示,图中 h=F/丫c , H 为有效压头高度 。

　　2 模 板 上 倾 倒 混 凝 土 时 产 生 的 水 平 荷 载 标 准 值,可 按 表6 . 2. 8 采用 。振捣 混 凝 土 时 产 生 的 荷 载 标 准 值,对 水 平 面 模 板可采用 2KN/m2 ,对垂直面模 板 可 采 用 4KN/m2 (作 用 范 围 在 新

　　浇筑混凝土侧压力的有效压头高度之内) 。

　　图 6 . 2 . 8 混凝土侧压力计算分布图形

　　表 6 . 2 . 8 倾倒混凝土时产生的水平荷载标准值(KN/m2 )

　　注 : 作用范围在有效压头高度以内 。

　　6 . 2. 9 免 拆 保 温 模 板 可 按 简 支 跨 计 算,应 验 算 跨 中 和 悬 臂 端的最不利抗弯强度和挠度,并应符合下列规定:

　　1 免拆保温模板抗弯强度应按下式计算:

　　σ=MmaX/wm ≤fm (6 . 2. 9—1)

　　式中:MmaX— 最不利 弯 矩 设 计 值,取 均 布 荷 载 与 集 中 荷 载 分别作用时计算结果的大值 ;

　　wm — 免拆保 温 模 板 截 面 抵 抗 矩;高 为 h ,宽 为 b 的 矩形免拆保 温 模 板 截 面 惯 性 矩 ,m 和 截 面 抵 抗 矩

　　wm 的计算公式 为:,m =bh3 /12 ,wm =,m /(h/2) =bh2 /6 ;

　　fm — 免拆保温模板的抗弯强度设计值 。

　　2 挠度应按下列公式进行验算:

　　U=5qg L4 /384E,X≤[U] (6 . 2. 9—2)

　　或 U=5qgL4 /384E,X +PL3 /48E,X≤[U] (6 . 2. 9—3)

　　式中:qg — 恒荷载均布线荷载标准值 ;

　　P — 集中荷载标准值 ;

　　E — 免拆保温模板等效弯曲弹性模量 ;

　　,x — 免拆保温模板截面惯性矩 ;

　　L — 免拆保温模板计算跨度 ;

　　[U] — 免拆保温模板容许挠度 。

　　6. 2. 10 支承楞梁计算时,次楞一般为两跨以上连续楞梁, 当跨度不等时,可按 不 等 跨 连 续 楞 梁 或 大 跨 简 支 楞 梁 、悬 臂 楞 梁 设计;主楞可根据实际情况按连续梁 、简支梁或悬臂梁设计 ; 同时次 、主楞均应进 行 最 不 利 抗 弯 强 度 与 挠 度 计 算,并 应 符 合 下 列规定:

　　1 次 、主楞抗弯强度计算

　　次 、主楞抗弯强度应按下式计算:

　　σ=Mmax /W ≤f (6 . 2. 1o—1)

　　式中:Mmax — 最不利弯矩设计值 ;

　　W — 次 、主楞截面抵抗矩 ;

　　f — 次 、主楞材料抗弯强度设计值 。

　　2 次 、主楞抗剪强度计算

　　在主平面内受弯的实截面构件,其抗剪强度应按下式计算:

　　τ=vSo /,b≤fv (6 . 2. 1o—2)

　　式中:v — 计算截面沿腹板平面作用的剪力设计值 ;

　　So — 计算剪力应力处以上截面对中和轴的面积矩;So = Ao yo , Ao 为剪 力 应 力 处 以 上 截 面 面 积 , yo 为 截 面形心到中和轴距离 ;

　　, — 截面惯性矩 ;

　　b — 构件的截面宽度 ;

　　fv — 次 、主楞材料抗剪强度设计值 。

　　3 挠度计算

　　1) 简支楞梁应按本规程式(6 . 2. 9—2)或式(6 . 2. 9—3)验算 ;

　　2) 连续楞梁应按现行标准《建筑施工模板安全技术规范》

　　JGJ162 验算 。

　　6. 2. 11 对拉螺栓应确保内 、外侧模满足强度和刚度要求 。

　　对拉螺栓强度应按下列公式计算 :

　　N =abFs (6 . 2. 11—1)

　　N =Anf (6 . 2. 11—2)

　　N ≥N (6 . 2. 11—3)

　　式中: N — 对拉螺栓最大轴力设计值 ;

　　N — 对拉螺栓轴向拉力设计值 ;

　　a — 对拉螺栓横向间距 ;

　　b — 对拉螺栓竖向间距 ;

　　Fs — 新浇混凝土 作 用 于 模 板 上 的 侧 压 力 、振 捣 混 凝 土对垂直模板产生的水平荷载或倾倒混凝土时作用于模板上的侧压力设计值 ;

　　An — 对拉螺栓净截面面积 ;

　　f — 螺栓的抗拉强度设计值 。

　　6 . 3 进场验收

　　6 . 3 . 1 免拆保温模板系统组成材料应组织进场验收和取样复验,形成验收记录 。

　　6 . 3 . 2 免拆保温模板品种 、规格 、尺寸等应符合设计和本规程要求 。

　　6 . 3 . 3 免拆保温模板及配套材料的生产厂家应提供产品合格证 、出厂检验报告 、型式检验报告等质量证明文件 。

　　6 . 3 . 4 免 拆 保 温 模 板 应 分 类 叠 放,高 度 不 应 大 于 2m,叠 放 使用的垫木位置 应 上 下 一 致,并 能 防 止 免 拆 保 温 模 板 变 形 要 求 。露天存放时,应有防雨 、防潮 、防暴晒措施 。

　　6 . 4 施工要点

　　6 . 4. 1 免拆保温模板施工前,应制定合理的施工工艺流程 。

　　6 . 4. 2 施 工 前,应 根 据 设 计 图 纸 和 排 版 图 在 作 业 面 设 置 免 拆

　　保温模板安装控制线 。

　　6 . 4. 3 免 拆 保 温 模 板 安 装 应 位 置 准 确,垂 直 度 和 平 整 度 应 符合要求,相邻免拆保温模板接缝不应大于 2mm 。应及时安装专用支撑件和专用连接锚固件,并与主体结构钢筋临时固定 。专用支撑件的竖向和横向间距不宜大于 600mm 。

　　6 . 4. 4 当 采 用 尺 寸 较 小 的 免 拆 保 温 模 板 时,每 块 免 拆 保 温 模板不应少于 2 个 专 用 连 接 锚 固 件 。 门 窗 洞 口 处 的 免 拆 保 温 模板宜适当增设 专 用 连 接 锚 固 件 。专 用 连 接 锚 固 件 距 板 边 不 应大于 100mm,且不应小于 50mm 。

　　6 . 4. 5 免 拆 保 温 模 板 需 进 行 现 场 切 割 时,切 割 后 最 小 宽 度 不应小于 200mm 。

　　6 . 4. 6 混 凝 土 外 墙 内 侧 模 板 安 装 后,应 及 时 安 装 免 拆 保 温 模板与内侧模板的主、次楞和对拉螺栓 。免拆保温模板的次楞间距不应大于 200mm,且主、次楞和对拉螺栓的规格、间距应经计算确定 。免拆保温模板的竖向和水平接缝处应设置次楞 。

　　6 . 4. 7 内侧模板宜采用铝模等定型化模板 。

　　6 . 4. 8 混 凝 土 浇 筑 时,振 动 棒 应 避 免 直 接 振 捣 免 拆 保 温 模 板和专用连接锚固件 。

　　6 . 4. 9 混凝土构件内侧模板和对拉螺栓拆除时不应对免拆保温模板造成破坏 。

　　6. 4. 10 免 拆 保 温 模 板 系 统 的 阴 阳 角、门 窗 洞 口 及 不 同 保 温 材料的交接处等特殊部位,应按设计要求采取加强措施 。对拉螺栓孔、脚手架孔 及 其 他 孔 洞,应 采 用 发 泡 聚 氨 酯 等 材 料 进 行 封堵填实 。

　　6. 4. 11 飘窗、空调板、太阳能板、雨篷、檐 口 、女儿墙、线条等处的细部节点做法应符合设计要求 。

　　6. 4. 12 免拆保温模板上的穿墙套管、结构预埋件、门窗洞 口 四周等处,应采取隔断热桥和防水措施 。

　　6. 4. 13 封闭式幕墙 免 拆 保 温 模 板 抹 面 层 厚 度 不 应 小 于 5mm ,不应大于 8mm;涂装饰面及开放式幕墙免拆保温模板抹面层厚

　　度宜为 6mm~8mm,且不应小于 5mm,不应大于 9mm 。

　　6. 4. 14 涂装饰面免拆保温模板系统的首层墙面及门窗 口等易受碰撞部位,抹面层应采用抹面胶浆内置加强型和普通型两道耐碱玻璃纤维网布分遍施工 , 二层以上抹面层应采用抹面胶浆内置两道普通型耐碱玻璃纤维网布分遍施工;封闭式幕墙内的免拆保温模板,抹面层应采用抹面胶浆内置普通型耐碱玻璃纤维网布施工;开 放 式 幕 墙 内 的 免 拆 保 温 模 板,抹 面 层 应 采 用 抹面胶浆内置两道普通型耐碱玻璃纤维网布分遍施工 。

　　6. 4. 15 抹面层中的耐碱玻璃纤维网布外侧应设置锚栓 。免拆保温模板抹面层中锚栓数量不应少于 2 个/m2 ,锚栓规格 、性能应符合 安 徽 省 地 方 标 准《保 温 板 外 墙 外 保 温 工 程 技 术 标 准 》 DB34/T 3826 的要 求,锚 栓 四 周 应 采 用 防 水 密 封 材 料 连 续 封闭,圆盘平面应 紧 压 耐 碱 玻 璃 纤 维 网 布,锚 入 混 凝 土 基 层 不 应少于 50mm 。

　　6. 4. 16 饰 面 层 应 按 设 计 要 求 设 置 分 格 缝,缝 深 宜 为 饰 面 层 厚度,采用防水密封材料封堵,再嵌入槽型成品分格条 。

　　6. 4. 17 建筑物勒脚部位应采用防水防火性能好的保温板材后贴翻包施工,并在勒脚部位的保温材料抹面层外设置防水层 。

　　6. 4. 18 外围护填充墙应按规定砌筑和设置拉结筋 。

　　6. 4. 19 免拆保温模板施工过程中应做好成品保护 。且应满足下列要求:

　　1 不得在免拆保温模板材料附近放置易燃物品及溶剂性化学物品 ;

　　2 上部电焊作业应采取免拆保温模板保护措施 ;

　　3 施工过程中应防止重物撞击免拆保温模板 ;

　　4 对已完工的免拆保温模板不得随意开槽 、钻孔 。

　　7 验 收

　　7. 1 一般规定

　　7. 1 . 1 免拆保温模板工程施工质量验收应符合现行国家标准《混凝土结构通用规范》GB55008 、《建筑节能与可再生能源利用通用规范》GB55015 、《建筑与市政工程施工质量控制通用规范》GB55032 、《建筑工程施工质量 验 收 统 一 标 准》GB 50300 、 《混凝土结构工程施工质量验收规范》GB50204 、《建筑节能工程施工质量验收标准》GB50411 等规定 。

　　7. 1 . 2 免拆保温模板工程包括主体结构分部工程的模板分项工程和建筑节 能 分 部 工 程 的 墙 体 节 能 分 项 工 程 。 在 主 体 结 构施工过程中应进行模板分项工程和墙体节能分项工程的质量检查 、隐蔽工程验收及检验批验收 。

　　7. 1 . 3 免拆保温模板工程在混凝土浇筑前应对下列部位或项目进行隐蔽验收,形成隐蔽工程验收记录并保留必要的影像资料:

　　1 免 拆 保 温 模 板 系 统 专 用 连 接 锚 固 件 的 材 质 、数 量 、规格 、型号 、位置及锚固深度 ;

　　2 与混凝土结合的免拆保温模板表面处理情况 ;

　　3 免拆保温模板厚度 ;

　　4 免拆保温模板系统节点构造 。

　　7. 1 . 4 免拆保温模板工程验收应符合下列规定 :

　　1 模板安 装 分 项 工 程 应 符 合 现 行 国 家 标 准《混 凝 土 结 构工程施工质量验收规范》GB50204 和本规程的规定 ;

　　2 墙体节 能 分 项 工 程 应 符 合 现 行 国 家 标 准《建 筑 节 能 工程施工质量验收标准》GB50411 和本规程的规定 。

　　7. 1 . 5 免拆保温模板工程检验批应按下列规定划分 :

　　1 采 用 相 同 材 料 、工 艺 和 施 工 做 法 的 免 拆 保 温 模 板 墙 面

　　(扣除门窗洞 口 ) ,每 1000m2 划 分 为 一 个 检 验 批,不 足 1000m2时也为一个检验批 ;

　　2 检验批划分也可根据与施工工艺流程相一致且方便施工与验收的原则,由施工单位与监理(建设)单位协商确定 。

　　7. 2 安装工程

　　I 主控项 目

　　7. 2. 1 免拆保温模板的性能指标应符合国家现行有关标准及本规程的规定 。

　　检验方法:检 查 质 量 证 明 文 件,观 察,尺 量;检 查 免 拆 保 温模板的弯曲强度等性能复验报告 、型式检验报告等 。

　　检查数量:按进场批次,每批随机抽取 3 个试样进行检查 ;质量证明文件应按其出厂检验批进行检查 。

　　7. 2. 2 免 拆 保 温 模 板 支 撑 系 统 应 有 足 够 的 强 度 、刚 度 和 稳 定性,主楞 、次楞间距及安装应符合专项施工方案要求 。

　　检验方 法:检 查 免 拆 保 温 模 板 专 项 施 工 方 案 及 设 计 计 算书,现场观察 、检查 。

　　检查数量:全数检查 。

　　7. 2. 3 免拆保温模板专用连接锚固件数量及锚固长度应符合本规程及专项施工方案的要求 。

　　检验方法:检查隐蔽工程验收记录,现场观察 、检查 。

　　检查数量:全数检查 。

　　7. 2. 4 后浇带处的模板及支架应独立设置 。

　　检查数量:全数检查 。

　　检验方法:观察 。

　　" 一般项 目

　　7. 2. 5 免拆保温模板安装应接缝平整 、不漏浆,模板内杂物应清除干净 。

　　检验方法:观察 。

　　检查数量:全数检查。

　　7. 2. 6 与现浇混凝土接触的免拆保温模板表面处理应符合专项施工方案要求。

　　检验方法:检查专项施工方案,现场观察 、检查。

　　检查数量:全数检查。

　　7. 2. 7 固 定 在 免 拆 保 温 模 板 上 的 预 埋 件 和 预 留 孔 洞 数 量 、位置应满足设计及施工方案要求,且应安装牢固。

　　检验方法:观察,尺量。

　　检查数量:全数检查。

　　7. 2. 8 免拆保温模板安装尺寸允许偏差应符合表 7. 2. 8 的规定。检验方法:观察,尺量。

　　检查数量:在同一检验批内,不应少于 10%,且不少于 3 处 。

　　表 7 . 2 . 8 免拆保温模板安装尺寸允许偏差

　　7. 3 墙体节能工程

　　I 主控项 目

　　7. 3 . 1 免拆保温模板系统组成材料性能指标应符合设计和本规程的规定。 进场时应按规定抽样检验,形成验收记录。

　　检验方法:观察 、尺量检查;核查质量证明文件。

　　核查数量:按进场批次,每批随机抽取 3 个试样进行检查 ;质量证明文件应按照出厂检验批进行核查。

　　7. 3 . 2 免 拆 保 温 模 板 系 统 组 成 材 料 应 由 同 一 供 应 商 配 套 提供,并提供型式检验报告及相关质量证明资料 。

　　检验方法:核查质量证明文件和型式检验报告 。

　　检查数量:全数检查 。

　　7. 3 . 3 免 拆 保 温 模 板 进 场 时 应 对 其 下 列 性 能 进 行 复 验,复 验应为见证取样检验 。

　　1 免拆保温模板抗弯荷载、垂直于板面方向的抗拉强度 ;

　　2 免 拆 保 温 模 板 所 使 用 的 保 温 材 料 的 干 密 度 或 表 观 密度、压缩强度或抗压强度、垂直于板面方向的抗拉强度、导热系数、吸水率、燃烧性能 ;

　　3 专用连接锚固件的拉拔力 。

　　检验方法:随机抽样送检,核查复验报告 。

　　检查数量:同厂家、同品种的产品,按照扣除门窗洞 口后的保温墙 面 面 积 所 使 用 的 材 料 用 量,在 5000m2 以 内 时 应 复 验 1次,每增加 5000m2 应增加 1 次 。 同工程项 目 、同施工单位且同期施工的多个单位工程,可合并计算抽检面积 。

　　7. 3 . 4 免 拆 保 温 模 板 系 统 专 用 连 接 锚 固 件 的 材 质、数 量、位置、规格、锚固深度应符合设计和施工方案要求 。

　　检验方法:观 察、尺 量 检 查;核 查 质 量 证 明 文 件;核 查 隐 蔽工程验收记录 。

　　检查数量:每个检验批抽查不少于 10 组 。

　　7. 3 . 5 免拆保温模板应牢固固定,在浇筑过程中不应移位、变形 ;

　　免拆保温模板表面应采取界面处理措施,与混凝土粘接应牢固 。

　　检查方法:观察、尺量检查;核查隐蔽工程验收记录 。

　　检查数量:全数检查 。

　　7. 3 . 6 免拆保温模板工程外观质量不应有严重缺陷 。对已经出现的严重缺陷,应由施工单位提出技术处理方案,并经建设单位、设计单位、监理单位认可后进行处理,处理后重新检查验收 。

　　检验方法:观察,检查技术处理方案 。

　　检查数量:全数检查 。

　　" 一般项 目

　　7. 3 . 7 免 拆 保 温 模 板 系 统 的 组 成 材 料 与 配 件 进 场 时,其 外 观和包装应完整无破损。

　　检验方法:观察检查。

　　检查数量:全数检查。

　　7. 3 . 8 免拆保温模板工程完工后应做好成品保护。

　　检验方法:对照设计图纸和施工方案观察检查。

　　检查数量:全数检查。

　　7. 3 . 9 混 凝 土 浇 筑 完 成 后,免 拆 保 温 模 板 面 层 的 允 许 偏 差 应符合表 7. 3 . 9 规定。

　　表 7 . 3 . 9 免拆保温模板面层允许偏差

　　检查方法:观察 、尺量检查。

　　检查数量:每个检验批抽查 10%,并不少于 5 处 。

　　附录 A 弯曲强度和等效弯曲弹性模量试验方法

　　A. 0. 1 试验方 法 应 符 合 现 行 国 家 标 准《硬 质 泡 沫 塑 料 弯 曲 性能的测定 第 2 部 分: 弯 曲 强 度 和 表 观 弯 曲 弹 性 模 量 的 测 定 》 GB/T 8812. 2-2007 的规定 。

　　A. 0. 2 支 座 间 跨 度 应 为 300mm , 试 样 的 长 度 应 不 小 于350mm 。

　　A. 0. 3 叠合型免 拆 保 温 模 板 试 验 时,胶 粉 聚 苯 颗 粒 贴 砌 浆 料保温防火层面在下 。

　　A. 0. 4 弯曲强 度 的 计 算 应 按 照《硬 质 泡 沫 塑 料 弯 曲 性 能 的 测定 第 2 部 分: 弯 曲 强 度 和 表 观 弯 曲弹 性 模 量 的 测 定》 GB/T 8812. 2-2007 中弯曲强度的方法计算 。

　　A. 0. 5 等效弯 曲 弹 性 模 量 的 计 算 应 按 照《硬 质 泡 沫 塑 料 弯 曲性能的测定 第 2 部分:弯曲 强 度 和 表 观 弯 曲 弹 性 模 量 的 测 定》 GB/T 8812. 2-2007 中表观弯曲弹性模量的方法计算 。

　　附录 B 免拆保温模板安装检验批 质 量 验 收 记 录

　　表 B 免拆保温模板安装检验批质量验收记录

　　本规程用词说明

　　1 为 便 于 在 执 行 本 规 程 条 文 时 区 别 对 待,对 于 要 求 严 格程度不同的用词说明如下:

　　1) 表示很严格,非这样做不可的:

　　正面词采用“必须”;反面词采用“严禁”;

　　2) 表示严格,在正常情况下均应这样做的:

　　正面词采用“应”;反面词采用“不应”或“不得”;

　　3) 表示允许稍有选择,在条件许可时首先应这样做的:正面词采用“宜”;反面词采用“不宜”;

　　4) 表示有选择,在一定条件下可以这样做的,采用“可”。

　　2 条文中指明应按其他有关标准执行的写法为:“ 应符合……的规定”或“应按……执行”。

　　引用标准名录

　　1 《建筑结构荷载规范》GB50009

　　2 《混凝土结构设计标准》GB/T 50010

　　3 《建筑抗震设计标准》GB/T 50011

　　4 《建筑设计防火规范》GB50016

　　5 《民用建筑热工设计规范》GB50176

　　6 《混凝土结构工程施工质量验收规范》GB50204

　　7 《建筑工程施工质量验收统一标准》GB50300

　　8 《绿色建筑评价标准》GB/T 50378

　　9 《建筑节能工程施工质量验收标准》GB50411

　　10 《混凝土结构工程施工规范》GB50666

　　11 《建筑工程施工现场消防安全技术标准》GB50720

　　12 《工业建筑节能设计统一标准》GB51245

　　13 《工程结构通用规范》GB55001

　　14 《建筑节能与可再生能源利用通用规范》GB55015

　　15 《建筑与市政工程防水通用规范》GB55030

　　16 《建筑防火通用规范》GB55037

　　17 《建筑材料放射性核素限量》GB6566

　　18 《硬质泡沫塑料 弯 曲 性 能 的 测 定 第 2 部 分:弯 曲 强 度和表观弯曲弹性模量的测定》GB/T 8812. 2

　　19 《硬质泡沫塑料压缩性能的测定》GB/T 8813

　　20 《绝热用挤塑聚苯乙烯泡沫塑料(XPS)》GB/T10801. 2

　　21 《绝热稳态传热性质的测定标定和防护热箱法》 GB/T 13475

　　22 《硅酮和改性硅酮建筑密封胶》GB/T 14683

　　23 《建筑保温用挤塑聚苯板 (XPS) 系统材料》GB/T30595

　　24 《建筑门窗附框技术要求》GB/T 39866
