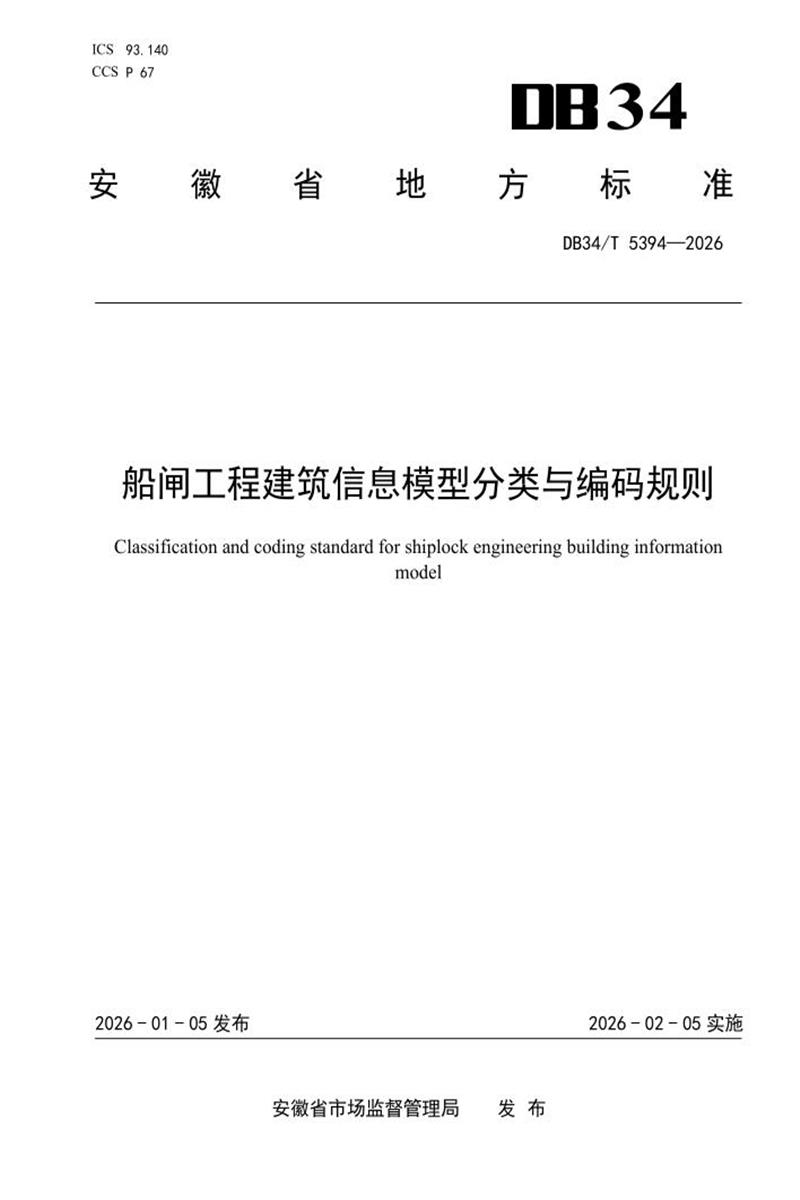

DB34/T 5394-2026 船闸工程建筑信息模型分类与编码规则

　　ICS 93.140 CCS P 67

　　34

　　安 徽 省 地 方 标 准

　　DB34/T 5394—2026

　　船闸工程建筑信息模型分类与编码规则

　　Classification and coding standard for shiplock engineering building information

　　model

　　2026 - 01 - 05 发布 2026 - 02 - 05 实施

　　安徽省市场监督管理局 发 布

　　前 言

　　本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由安徽省港航建设投资集团有限公司提出。

　　本文件由安徽省交通运输厅归口。

　　本文件起草单位：安徽省港航建设投资集团有限公司、安徽水安建设集团股份有限公司。

　　本文件主要起草人：孙腾飞、焦钘宇、侯立俊、程怀江、李慧慧、张金峰、朱静雅、刘剑、张伟、樊林林、杨锐、陶邦军、黄建元、钱磊、汪磊、鲍碧云、刘晓光、胡海春、冀利生。

　　船闸工程建筑信息模型分类与编码规则

　　1 范围

　　本文件确立了船闸工程建筑信息模型分类和编码的基本规定，并规定了船闸工程建筑信息模型的分类与代码、编码规则。

　　本文件适用于船闸工程建筑信息模型的分类与编码。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　JTS/T 198-1 水运工程信息模型应用统一标准

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3. 1

　　船闸工程建筑信息模型 building information modeling for shiplock engineering

　　在船闸及设施全生命周期内，对其物理和功能特性的数字化表达。

　　3. 2

　　全生命周期 life-cycle

　　船闸工程从计划建设到使用终止过程中所有阶段的总称，包括规划、设计、施工、运营维护、拆除等阶段。

　　3. 3

　　单体 unit project

　　具备独立使用功能的系统、建筑物和构筑物。

　　3. 4

　　构件 component

　　单体中独立或与其他部分组合，满足单体至少一项主要功能的部分。

　　4 基本规定

　　4, 1 船闸工程信息模型的信息分类与编码在工程全生命周期各阶段需保持唯一性，后续阶段不得变更前续模型成果的编码，以确保编码信息在全生命周期内的一致性与确定性。

　　4. 2 各阶段赋予模型的编码信息应根据工作进度适时添加和完善，后续阶段不应改变前续模型成果的编码，但可以继承和拆分。

　　5 分类与代码

　　5. 1 船闸工程信息模型中信息分类结构及代码见表 1。

　　表1 船闸工程信息模型中信息分类结构及代码

　　5.2 船闸工程模型中信息的分类表名称、分类代码应符合表 1 的规定，分类表对象的层级划分应符合表 2～表 13 的规定。

　　5. 3 分类表和表中对象增加应符合下列规定：

　　——增加表中对象，不得改变分类表的既有结构和内容;

　　——新增分类表的层级不超过四级。

　　6 编码规则

　　6. 1 编码结构见图 1。

　　XX-XX.XX.XX.XX

　　图1 编码结构图

　　第四级

　　第三级

　　第二级

　　第一级

　　分类代码

　　6.2 信息模型的编码由分类代码和分类对象编码组成，两者之间应采用“-”连接。

　　6.3 分类对象编码由 4 个层级编码组成，相邻编码之间应采用“.”间隔。

　　6.4 信息模型的编码采用 0、1、2、3、4、5、6、7、8、9 表示。

　　6.5 分类代码和各层级分类对象编码均采用两位数字表示。

　　6.6 分类对象编码位数不足 8 位时应采用“00”补齐。

　　6.7 新增分类对象的层级代码应在已有同层级的代码数字基础上递增。

　　6.8 船闸工程建筑信息模型各分类表的分类和编码表见表 2～表 13。

　　表2 船闸工程单体

　　表3 船闸工程构件与设备

　　表4 船闸工程钢筋与零件

　　表5 船闸工程空间

　　表6 船闸工程项目阶段

　　表7 船闸工程专业

　　表8 船闸工程分部分项

　　表9 船闸工程组织角色

　　表10 船闸工程人员角色

　　表11 船闸工程交付成果类型

　　表12 船闸工程材料

　　表13 船闸工程特征
