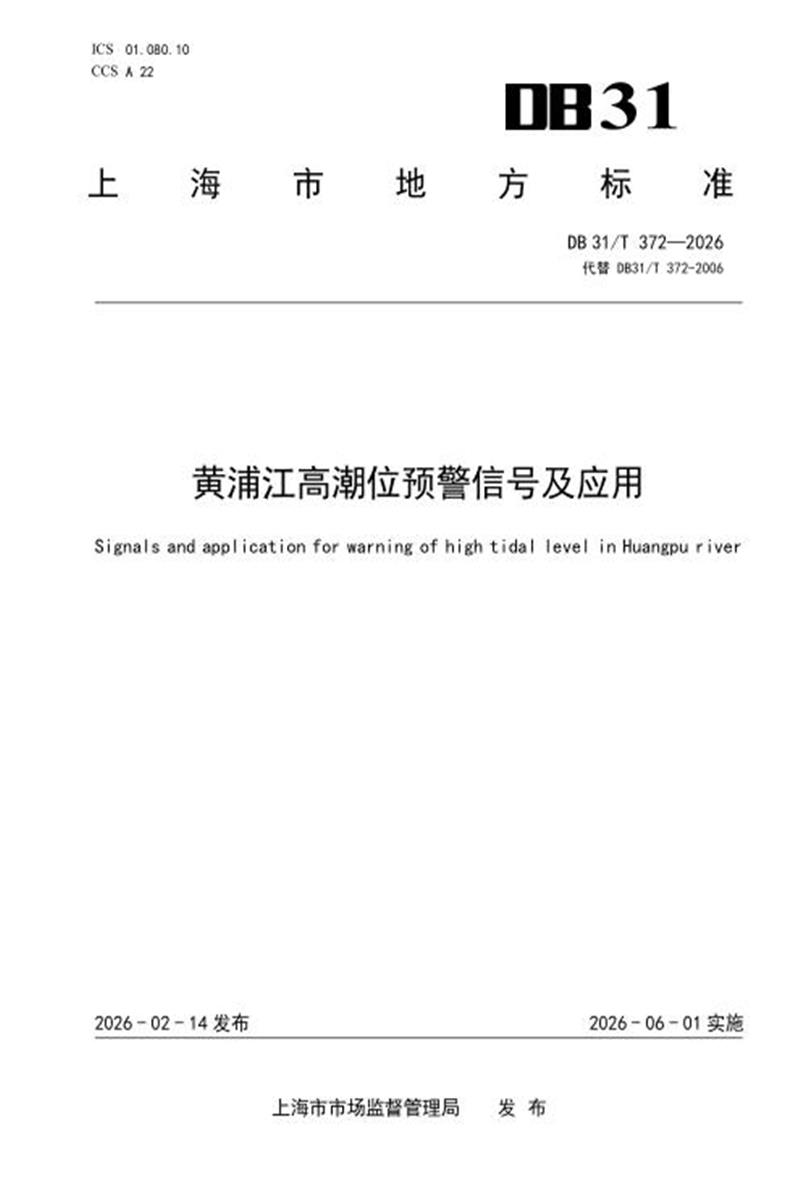

DB31/T 372-2026 黄浦江高潮位预警信号及应用

　　ICS 01.080.10

　　CCS A 22

　　DB 31/T 372—2026代替 DB31/T 372-2006

　　黄浦江高潮位预警信号及应用

　　Signals and application for warning of high tidal level in Huangpu river

　　2026 - 02 - 14 发布 2026 - 06 - 01 实施

　　上海市市场监督管理局 发 布

　　DB 31/T 372—2026

　　DB 31/T 372—2026

　　前 言

　　本文件按照GB/T 1.1—2020 《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　本文件代替DB31/T 372—2006 《黄浦江高潮位预警图形符号》， 与DB31/T 372—2006相比，除结构调整和编辑性改动外，主要技术变化如下：

　　——增加了潮位和高潮位的“术语和定义”(见第 3 章);

　　——增加了“预警信号等级”(见第 4 章);

　　——增加了图式的“构成”，修改了预警信号图式分区和中文字体，增加了预警信号英文名称和内部结构尺寸的说明(见第 5 章 5.1，图 1 示意图);

　　——增加了预警信号图式颜色，按照中国颜色体系确定了颜色标号(见第 5 章 5.2.1);

　　——增加了“应用”(见第 6 章);

　　——增加了“预警代表站点”，更改了站点名称，增加了站点坐标和位置(见第 6 章 6.1，附录 A) ——增加了附录“预警阈值”，更改了预警潮位，增加了高程基准，(见第 6 章 6.2);

　　——增加了“发布、更新与撤销”，增加了黄浦江高潮位预警信号使用说明，并将 2006 版的有关内容更改后纳入(见第 6 章 6.3， 2006 版的表 1);

　　——增加了“参考文献”。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由上海市水务局提出并组织实施。

　　本文件由上海市水务局归口。

　　本文件起草单位：上海市水文总站、上海市防汛指挥部办公室、上海市水利工程设计研究院。

　　本文件主要起草人：孔聿、白涛、易文林、俞汇、韦浩、聂源、文啸、李琪、沙治银、张雨剑、孔令婷。

　　本文件及其所代替版本的历次版本发布情况为：

　　——2006 年首次发布为 DB31/T 372—2006;

　　——本次为第一次修订。

　　黄浦江高潮位预警信号及应用

　　1 范围

　　本文件规定了黄浦江高潮位预警信号的等级、图式和应用。

　　本文件适用于黄浦江高潮位预警信号的制作、发布和传播。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 15608 中国颜色体系

　　3 术语和定义

　　GB/T 50095—2014界定的以及下列术语和定义适用于本文件。

　　3.1

　　潮位 tidal level

　　受潮汐影响所产生周期性涨落的水位。

　　[来源：GB/T 50095—2014，2.12.1.2]

　　3.2

　　高潮位 high tidal level

　　一个潮汐涨落周期中出现的最高水位。

　　[来源：GB/T 50095—2014，2.12.1.6，有修改]

　　4 预警信号等级

　　黄浦江高潮位预警信号等级依据高潮位未来发展态势，以及可能造成的危害程度，由低至高分为四级，依次用蓝色、黄色、橙色、红色表示，分别代表一般、较重、严重和特别严重的危害风险。

　　5 图式

　　5.1 构成

　　5.1.1 预警信号图式为圆形，分成三个区域， 以直线分割，左上部为预警图标，右上部为中文预警等级颜色名称，下部为英文预警等级颜色名称。

　　5.1.2 预警图标为 45o 等腰倒三角形和波浪线构成，三条波浪线等间距分布，长度依次递减， 中英文字体为黑体，中文字体同预警图标上缘一致。

　　预警信号图式示意图见图 1。

　　图 1 黄浦江高潮位预警信号示意图

　　5.2 颜色

　　5.2.1 黄浦江高潮位预警信号图式颜色的中心色度坐标，按照 GB/T 15608 设计，颜色标号见表 1。

　　表 1 预警信号图式颜色标号

　　5.2.2 图式中所有文字、标志、分隔线、圆形外框均为白底黑边。

　　5.3 比例

　　黄浦江高潮位预警信号图式可等比例缩放，不可旋转。

　　6 应用

　　6.1 预警代表站

　　黄浦江高潮位预警代表站为吴淞口、黄浦公园、米市渡，分别代表黄浦江河口、黄浦江市区段、黄浦江上游段。代表站位置信息见附表A.1。

　　6.2 预警阈值

　　黄浦江高潮位预警代表站的蓝色、黄色、橙色、红色预警阈值见表2。

　　表 2 黄浦江高潮位预警阈值信息表 单位为米

　　6.3 发布、更新与撤销

　　6.3.1 预计未来黄浦江高潮位预警代表站点中，一个或多个代表站点高潮位将达到或超过高潮位预警阈值，应发布相应等级的预警信号。预警信号使用方法见表 3。

　　表 3 黄浦江高潮位预警信号使用说明

　　6.3.2 已发布的高潮位预警信号，与未来一个或多个代表站点高潮位达到的预警阈值不一致时，应及时更新或撤销高潮位预警图形符号。

　　A

　　A

　　附 录 A

　　(资料性)

　　黄浦江高潮位预警代表站点位置信息

　　表A.1给出了黄浦江高潮位预警代表站点的位置信息。

　　表 A.1 黄浦江高潮位预警代表站点位置信息表

　　参 考 文 献

　　[1] GB/T 50095—2014 水文基本术语和符号标准

　　[2] SL 73.1—2013 水利水电工程制图标准

　　[3] SL 758—2018 水情预警信号

　　[4] 上海市防汛防台专项应急预案(沪汛部〔2025〕6 号)

　　[5] 上海市水务局水旱灾害防御应急预案(沪水务〔2022〕245 号)

　　[6] 上海市防汛指挥部办公室关于调整颁布高桥等 46 个防汛代表站警戒水位值的通知(沪汛办〔2021〕44 号)

　　[7] 上海市防汛工作手册，复旦大学出版社，2018 年
