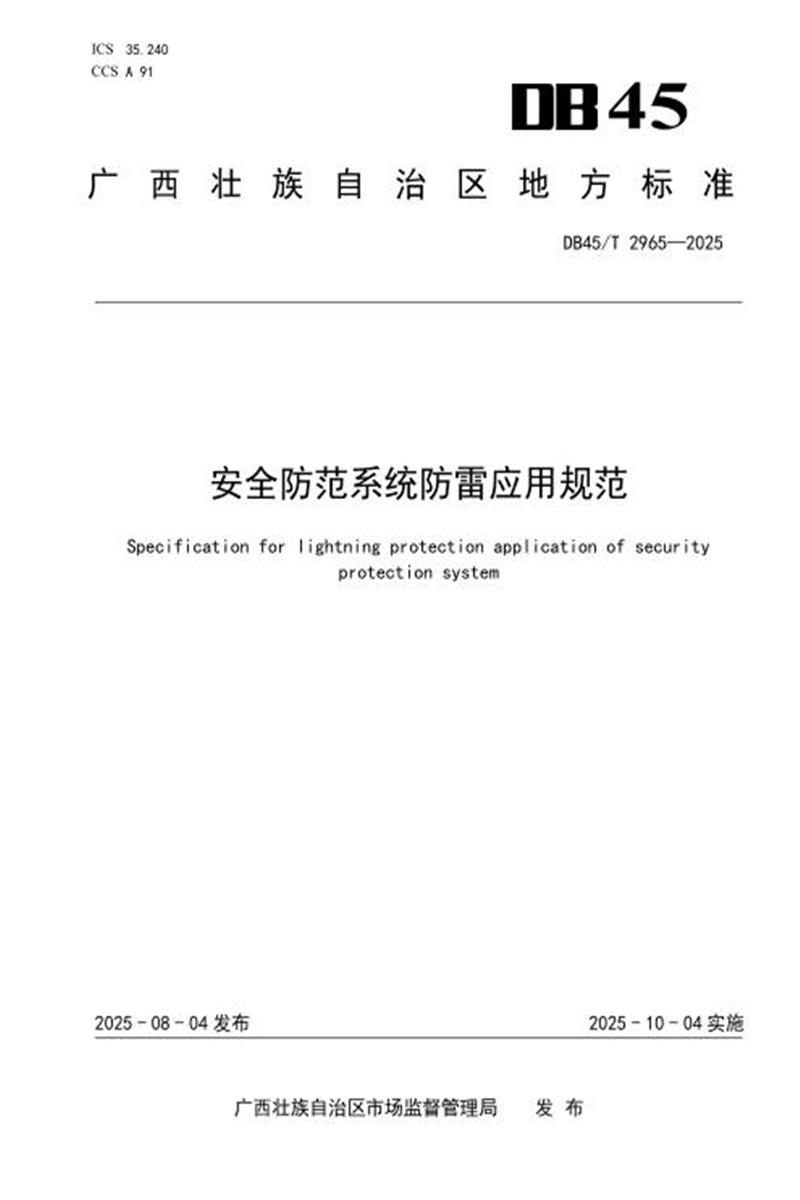

DB45/T 2965-2025 安全防范系统防雷应用规范

　　45

　　广 西 壮 族 自 治 区 地 方 标 准

　　DB45/T 2965—2025

　　安全防范系统防雷应用规范

　　Specification for lightning protection application of security

　　protection system

　　2025 - 08 - 04 发布 2025 - 10 - 04 实施

　　广西壮族自治区市场监督管理局 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由广西壮族自治区公安厅提出、归口并宣贯。

　　本文件起草单位：广西公安计算机通讯技术研究所、广西壮族自治区公安厅科技信息化总队、广西壮族自治区标准技术研究院。

　　本文件主要起草人：冷佳迅、张发、何定海、韦受强、伍祖德、郭勇、吕权峰、刘永方、农丝静、邓琪龙、温金兰、陈欣、陈桂安、张琳、王东生、付宇、罗淇元、李渃淇、吴斌、潘祖兴、宗晓镭、王杏、廖子媛、庞艺、曾淳、张华全。

　　安全防范系统防雷应用规范

　　1 范围

　　本文件界定了安全防范系统(以下简称“安防系统”)防雷技术应用中的术语和定义，规定了直击雷电防护、雷电电磁脉冲防护、电涌保护器安装、防雷智能在线监测系统及雷电防护装置维护的技术要求。

　　本文件适用于广西行政区域内安防系统的雷电防护。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 21431 建筑物雷电防护装置检测技术规范

　　GB/T 21714.3—2015 雷电防护 第3部分：建筑物的物理损坏和生命危险

　　GB 50057—2010 建筑物防雷设计规范

　　GB 50343—2012 建筑物电子信息系统防雷技术规范

　　GA/T 670—2006 安全防范系统雷电浪涌防护技术要求

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3. 1

　　安全防范系统 security protection system

　　以安全为目的，综合运用实体防护、电子防护等技术构成的防范系统。

　　[来源：GB 50348—2018，2.0.5]

　　3. 2

　　电涌保护器 surge protective device

　　简称SPD，用于限制瞬态过电压和泄放电涌电流的电器。

　　注1：SPD至少包含一个非线性的元件。

　　注2：SPD具有适当的连接装置，是一个装配完整的部件。

　　[来源：GB/T 18802.11—2020，3.1.1]

　　3. 3

　　SPD 外部专用脱离装置 surge protecter device circuit breaker

　　简称SCB，串联在SPD上游，当SPD失效时让SPD脱离供电线路，用于供电系统电涌保护器的外部脱离装置。

　　注：SPD外部专用脱离装置电涌耐受能力与被保护SPD的通流容量相配合，过电流和短路分断能力与上游的过流保护设备相配合，最小动作电流与SPD的内部外部专用脱离装置相配合。

　　3. 4

　　防雷智能在线监测系统 lightning protection intelligent online monitoring system

　　通过软硬件实现对防雷系统工作状态实时监测管理的智能系统。

　　3. 5

　　前端设备 front-end equipment

　　负责监控和感知环境，并将信息传输到中央监控系统的设备。

　　注：主要包括摄像机、门禁系统、报警器、传感器以及其他相关设备。

　　3. 6

　　监控中心 surveillance center

　　接收处理安全防范系统信息、处置报警事件、管理控制系统设备的中央控制室,通常划分为值守区和设备区。

　　[来源：GB 50348—2018，2.0.36]

　　4 一般规定

　　4,1 安防系统应按照 GB 50057—2010 的要求采取雷电防护措施。

　　4. 2 安防系统所涉及的建筑物内部电子信息设备应按照 GB 50343—2012 的要求采取雷电电磁脉冲(LEMP)防护措施。

　　4. 3 危化品及易燃易爆物品的生产、经营及储存场所的安防系统中配置的雷电防护装置应符合相关行业的规定。

　　5 直击雷电防护

　　5. 1 安防系统前端设备、设备天线应安装在直击雷防护区(LPZOB)内。

　　5. 2 安防系统的接地电阻不应大于 4 Ω,独立建在野外的安防系统设备，其接地电阻不应大于 10 Ω;在高山岩石地区的土壤电阻率大于 2 000 Ω ·m 时，接地电阻不应大于 20 Ω。安防系统中涉及的钢筋混凝土结构的监控机房、变电房等建筑物的接地电阻应符合 GB 50057—2010 中 4.3.5 的规定。

　　5.3 对于安装在直击雷非防护区(LPZOA )内的前端设备，其安装杆顶部应设置接闪器(接闪杆)，且安装要求应符合 GA/T 670—2006 中第 5 章的规定;若接闪器(接闪杆)被设置于前端设备安装杆的邻近位置，则其安装应确保前端设备完全处于其雷电保护范围之内，同时，前端设备安装杆与接闪器安装杆(兼作引下线)之间的安全距离，应满足GA/T 670—2006 中 5.3 的要求。金属杆下宜预留人员正常通过或停留的区域，并采取防跨步电压、接触电压和旁侧闪络现象的措施。

　　5.4 安防系统中涉及的钢筋混凝土结构的监控机房、变电房等建筑物宜设置明敷接闪网，同时，利用钢筋混凝土柱中的钢筋作为自然引下线，并依托建筑物基础钢筋网构建共用接地装置。

　　6 雷电电磁脉冲防护

　　6. 1 防雷等电位连接

　　6.1.1 安防系统前端设备的等电位联接结构形式应采用 S 型等电位联结。安防系统机房内电子信息设备应实施等电位连接联结措施，其等电位连接的结构形式应采用 S 型等电位联结、M 型等电位联结或 S型与 M 型等电位联结的组合形式。

　　6.1.2 安防系统前端设备及电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆的金属

　　外层、电子设备的防静电接地端、安全保护接地端、功能性接地端、SPD 接地端等均应以最短的路径连接至等电位连接的接地端子上。

　　6.1.3 安防系统在 LPZOA 或 LPZOB 与第一防护区(LPZ1)的交界处应设置总等电位接地汇集排，总等电位接地汇集排与接地装置的连接不应少于两处;每层楼宜设置楼层等电位接地汇集排;电子信息系统设备机房应设置局部等电位接地汇集排。各类等电位接地端子板之间的连接导体宜采用多股铜芯导线或铜带。各等电位接地汇集排应设置在便于安装和检查的位置，不应设置在潮湿或有腐蚀性气体及易受机械损伤的地方。等电位接地汇集排的连接点应满足机械强度和电气连续性要求。各类等电位连接导体最小截面积应符合表 1 的规定。

　　表1 各类等电位连接导体最小截面积

　　6.1.4 安防系统监控中心设备的接地系统应实施局部等电位联结，宜设置接地汇集环或接地汇集排。接地汇集环或接地汇集排宜采用裸铜线，其截面积不宜小于 35 mm2。接地汇集环或接地汇集排接至建筑物接地体、建筑物接地干线或楼层接地汇集端的导线，应采用截面积不小于 25 mm2 的多股铜芯绝缘导线。

　　6.2 电磁屏蔽和合理布线

　　6.2.1 置于户外的前端设备的供电线路、控制信号线路、音频控制线路、网络信号线路等应有金属屏蔽层，宜穿钢管埋地敷设，穿钢管埋地敷设时，钢管应至少两端接地。安防系统的低压供电线路、信号线路、视频信号线路宜采用带屏蔽层的线缆或穿热镀锌钢管全线埋地敷设，在全线埋地存在实际困难时，线缆或所穿热镀锌钢管前端及后端的埋地敷设长度均不宜小于 15 m，埋地深度不应小于 1 m。屏蔽层在前端或后端要与等电位接地端子连接，采用双层屏蔽的，外层屏蔽管要两端接地。金属外壳、金属管道、金属导管和电缆屏蔽层的最小厚度应符合 GB/T 21714.3—2015 中表 3 的规定。

　　6.2.2 安防系统机房内线缆宜敷设在金属线槽或金属管道内，线路宜靠近等电位连接网络的金属部件敷设，不宜贴近雷电防护区的屏蔽层。

　　6.2.3 布置安防系统线缆路由走向时，宜减小由线缆自身形成的电磁感应环路面积。

　　6.2.4 安防系统线缆与其他管线的间距应符合 GB 50343—2012 中表 5.3.4-1 的规定。

　　6.3 隔离界面

　　6.3.1 安防系统的电源宜采用隔离变压器进行隔离。

　　6.3.2 安防系统的信号线路宜采用光耦隔离器进行隔离。信号线路使用金属线时，可在进入建(构)筑物前改为光缆。当光缆有金属加强芯和外护层、全线使用带有金属加强芯和外护层的光纤时应在光-电转换器前端剪断金属加强芯并将金属外护层剥掉后接入光-电转换器。剪断的加强芯应与金属外护层末端连接并接地。若无法去除全线使用带有金属加强芯和外护层的光纤时，应在最近的接地汇集排上做好接地保护。

　　6.3.3 安防系统监控中心宜远离建筑物独立的防直击雷引下线。若无法远离，应采取屏蔽措施。

　　7 电涌保护器安装

　　7. 1 供电线路

　　7.1.1 供电线路的布设宜采用分段分区供电的模式，室外进、出安防系统机房的供电线路不宜采用架空线路。

　　7.1.2 置于户外的前端设备(摄像机、探测器、识读装置、天馈线等)的供电线路应安装适配的 SPD。

　　7.1.3 在 LPZOA 或 LPZOB 与 LPZ1 的交界处，应安装 I 类试验的 SPD 作为第一级保护;第一防护区之后的各分区(含 LPZ1)的交界处，应安装Ⅱ类试验的 SPD;后续防护区交界处宜安装Ⅱ类或Ⅲ类试验的SPD。供电线路的末级，SPD 应安装在被保护设备的前端，SPD 各接线端应分别与配电箱内线路的同名端相线相连。安装使用直流电源的设备，视其工作电压要求，宜安装适配的直流电源 SPD。

　　7.1.4 根据供电线路的需要选择安装一端口 SPD 或二端口 SPD。电源 SPD 安装在各级配电柜(箱)开关之后的设备侧或者用电设备前端，二端口 SPD 的负载功率不能超过二端口 SPD 的额定功率，并保留一定的余量。

　　注1：一端口SPD：SPD与被保护电路并联。一端口能分开输入和输出端，在这些端子之间没有特殊的串联阻抗。

　　注2：二端口SPD：有二组输入和输出接线端子的SPD，在这些端子之间有特殊的串联阻抗。

　　7.1.5 供电线路 SPD 的选择应符合 GB 50343—2012 中 5.4.3 的规定。

　　7.1.6 供电线路宜采用二端口 SPD 防护或多级并联 SPD 防护，应采取合理的多级泄流能量配合措施。

　　7.1.7 电源开关型 SPD 至限压型 SPD 之间的线距宜大于 10 m;两级限压型 SPD 之间的线距宜大于 5 m;当不满足上述条件要求时，在两级 SPD 之间应加装退耦装置。末级电源 SPD 的保护水平应低于被保护设备对浪涌电压的耐受能力。当 SPD 具有能量自动配合功能时，SPD 之间的线路长度不受限制。

　　7.1.8 SPD 的接地端与配电箱的保护接地线(PE)接地汇集排连接，配电箱接地汇集排应与所处防雷区的等电位接地汇集排连接。一端口 SPD 的连接导线最小截面积应符合表 2 的规定。二端口 SPD 接地端连接铜导线截面积不应小于 16 mm2 ，各级 SPD 连接导线应平直，其长度不宜大于0.5 m。

　　表2 连接导线最小截面积

　　7.1.9 SPD 前端宜串联安装 SCB，SPD 和 SCB 连接示意图见图 1。

　　图1 SPD 和 SCB 连接示意图

　　7. 2 监控线路

　　7.2.1 摄像机视频信号线为屏蔽金属芯线时，摄像机端不接地，SPD 应以视频线的屏蔽层作为等电位参考点，在供电线路和视频线上安装二合一 SPD，有云台控制线的安装三合一或网络二合一 SPD，其标称放电电流不小于 5 kA。

　　7.2.2 摄像机视频信号线为非屏蔽金属芯线时，供电线路、视频线和信号控制线(网络传输线)的 SPD宜合装在一起，摄像机机壳与 SPD 的接地汇集端相连，应安装标称放电电流不小于 5 kA 的 SPD。

　　7.2.3 与终端设备不在同一接地系统的探测器、识读器及其他前端设备在室外的信号线、供电线路，在其相应的接口端宜安装标称放电电流不小于 5 kA 的 SPD。

　　7.2.4 解码器与摄像机分离的，应在解码器输入、输出端上安装标称放电电流不小于 5 kA 的 SPD。

　　7.2.5 给前端设备供电的电源适配器，其输出端应安装标称放电流不小于 10 kA 的二端口 SPD。

　　7.3 信号线路

　　7.3.1 有线传输信号线路

　　7.3.1.1 监控中心室外引来的信号电缆内芯线的相应端口，应安装适配的信号线路 SPD，线缆内芯的空线对应接地。

　　7.3.1.2 信号线路 SPD 应根据线路的工作频率、传输速率、传输带宽、工作电压、接口形式和特性阻抗等参数，选择插入损耗小、分布电容小、并与纵向平衡、近端串扰指标适配的 SPD。信号 SPD 参数选择应符合 GB 50343—2012 中 5.4.4 的规定。

　　7.3.1.3 信号线路 SPD 应连接在被保护设备的信号端口上，其输出端与被保护设备的端口相连，其接地端应采用截面积不小于 2.5 mm2 的铜芯导线与相应的等电位接地汇集排连接。

　　7.3.1.4 用光缆传输的安防系统，光缆传输线路无需采用 SPD 保护，其光端机的供电线路接入端应安装适配的 SPD。

　　7.3.2 无线传输信号线路

　　7.3.2.1 在无线传输信号线路中，天馈线路 SPD 主要安装在防雷分区 LPZ0B、LPZ1 及后续分区，具体位置在天馈线与被保护设备之间，包括机房内设备附近或机架上，也可以直接安装在设备视频端口上。

　　7.3.2.2 天馈线路 SPD 的选择，应根据被保护设备的工作频率、平均输出功率、连接器形式及特性阻抗等参数，选用电压驻波比和插入损耗小的适配的天馈线路 SPD。SPD 参数选择应符合 GB 50343—2012中 5.4.5 的规定。

　　7.3.2.3 天馈线路 SPD 的接地端，应采用截面积不小于 6mm2 的多股铜芯绝缘导线就近连接到 LPZOB 与LPZ1 的交界处的等电位接地汇集排上。

　　7.3.2.4 在户外使用天馈线路 SPD 时，应采取防雨和防尘措施，以防止雨水或灰尘侵入保护器内部造成损坏。此外，在安装过程中应避免机械损伤和高温环境对保护器的影响。

　　8 防雷智能在线监测系统

　　8. 1 在安防系统的变电房、监控中心等监测 SPD 状态、接地电阻变化和需要评估雷电活动的威胁的地方，宜安装防雷智能在线监测系统。

　　8. 2 防雷智能在线监测系统组成见表 3。

　　表3 防雷智能在线监测系统组成

　　8.3 防雷智能在线监测系统的选择如下：

　　——SPD 监测模块宜选择支持实时监测SPD 工作状态和SCB 通断的产品;

　　——接地电阻在线检测仪宜选择量程合适、精度高的产品;

　　——雷电流检测仪宜选择能够准确监测雷电流极性和峰值的产品。

　　8.4 安防系统供电线路 SPD 宜安装SPD 监测模块。

　　8.5 安防系统建筑物、监控杆等接地系统宜安装接地电阻在线检测仪。

　　8.6 安防系统建筑物、接闪杆等户外防雷装置宜安装雷电流监测设备。

　　8.7 防雷智能在线监测系统在安装过程中应注意保护设备免受机械损伤和污染，并确保其稳定运行。对于需要接地的设备，应确保接地电阻值符合要求，并采取适当的防腐蚀措施。

　　8.8 安装完成后应进行系统的测试和调试，确保所有设备都能正常工作并准确传输数据。

　　9 雷电防护装置维护

　　9. 1 定期维护

　　9.1.1 全面检查

　　应每年至少进行一次全面的检查，宜在雷雨季节到来之前，包括对雷电防护装置的设计、安装、隐蔽工程图纸资料、年检测试记录等的检查和整理，确保其完整性和准确性。

　　9.1.2 清洁保养

　　应定期清洁防雷装置，包括清除积尘、附着物等，确保导线、接地装置等表面清洁，以提高雷电防护装置的导电性和导电效果。

　　9.1.3 专业检测

　　定期请专业检测机构按照GB/T 21431的要求对雷电防护装置进行全面检测，确保其性能符合标准，满足防雷需求。雷电防护装置的检测内容涵盖外部和内部雷电防护设施，包括接地电阻测量、电气连续性测试、接闪器、杆塔、引下线等部件的腐蚀、机械损伤及电气连续性检查。若发现连接问题，应及时修复，确保整体防雷效果。

　　9.1.4 归档记录

　　应对每次维护保养工作进行记录，包括维护保养的具体内容、日期、责任人等信息，以便对防雷装置的维护保养情况进行追踪和溯源。

　　9.2 日常维护

　　9.2.1 安防系统所处地区出现雷电后，宜对雷电防护装置进行日常外观检查，确保其表面无损坏、无锈蚀、无杂物附着等。雷暴日超过 40 d 的地区，宜在雷雨季节，每三个月对雷电防护装置进行目测检查。

　　9.2.2 应检查外部雷电防护装置和内部雷电防护装置的腐蚀情况及机械损伤，确保没有脱焊、松动或锈蚀现象，特别是在断接卡或接地测试点处，包括由雷击放电所造成的损伤情况。若有损伤，应及时修复;当锈蚀部位超过截面的三分之一时，应更换。

　　9.2.3 检查各类 SPD 的运行情况，如有接触不良、漏电流过大、发热、绝缘性能不佳、积尘过多等情况应及时排除或更换。如已安装防雷智能监测系统，可以通过监测软件平台对防雷装置是否正常工作进行监测。

　　9.2.4 雷电防护设备或被保护设备发生变动时，应按雷电防护技术原理和相关标准采取相应变更改造措施继续完善雷电防护技术方案。

　　9.2.5 对于供配电及信息系统遭受的雷击损害情况，应作详细记录，并对雷害原因进行分析，提出针对性整改措施并组织实施。
