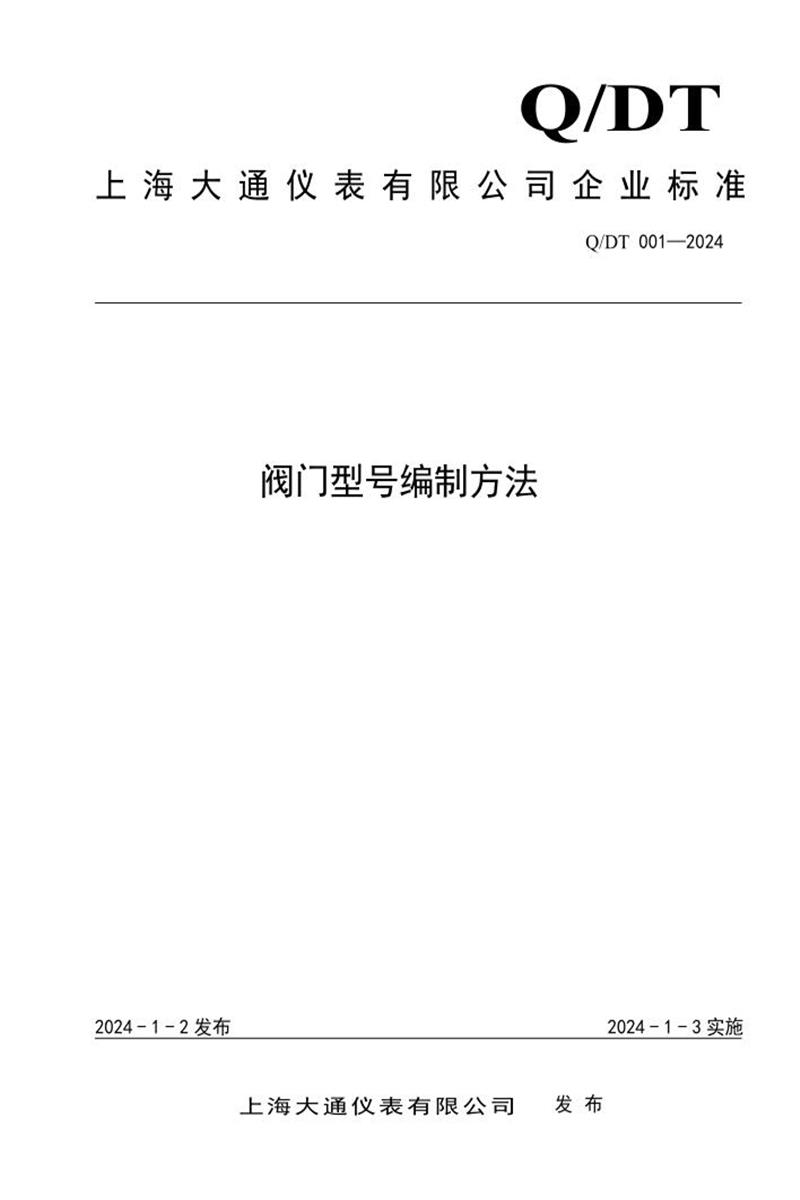

以下是上海大通仪表有限公司企业标准 Q/DT 001-2024《阀门型号编制方法》 的详细内容总结：
一、适用范围
- 适用于各类阀门型号编制，包括：
- 常见类型：闸阀、截止阀、节流阀、蝶阀、球阀、止回阀、控制阀（调节阀）、隔膜阀、旋塞阀、排污阀、柱塞阀、减压阀、蒸汽疏水阀、排气阀、安全阀等。
- 特殊用途阀门：如氧气用阀、加氢装置用阀、电站用堵阀（SD）等。
二、型号组成与编制顺序
阀门型号由 7部分 组成，编制顺序如下：
- 阀门类型代号
- 驱动方式代号
- 连接形式代号
- 结构形式代号
- 密封面或衬里材料代号
- 压力代号
- 阀体材料代号
注：公称尺寸（DN/NPS）在阀体材料代号后标注，如 DN200。
三、核心代号表示方法
(1) 阀门类型代号（表1）
- 用 汉语拼音字母 表示主要类型，例如：
- 闸阀：
Z
- 球阀：
Q
- 蝶阀：
D
- 安全阀：
A（弹簧载荷式）或 GA（重锤杠杆式）
- 附加功能代号（表2）：在类型代号前加注字母表示特殊功能：
- 保温型：
B
- 低温型：
D（需标注最低温度，如 D_{-100}）
- 防火型：
F
- 波纹管密封型：
W
(2) 驱动方式代号（表3）
- 用 阿拉伯数字 表示：
- 特殊标注：
- 常开/常闭型：在代号后加
_K 或 _B（如 6_K 表示常开型气动）。
- 防爆型：加注
B（如 9B 表示防爆电动）。
(3) 连接形式代号（表4）
- 以 进口端连接形式 为准，用数字表示：
- 法兰式：
4
- 焊接式：
6
- 对夹式：
7
- 螺纹式：
1（内螺纹）、2（外螺纹）
(4) 结构形式代号（表5-19）
- 用 阿拉伯数字 表示不同阀门类型的结构特征：
- 闸阀（表5）：按阀杆运动方式（明杆/暗杆）和闸板结构（楔式/平行式）分类，如明杆弹性闸板：
0。
- 球阀（表8）：浮动球直通流道：
1，固定球四通流道：6。
- 蝶阀（表9）：按密封要求分类，如三偏心金属密封：
3。
- 安全阀（表19）：如带散热片全启式：
0，先导式：6。
(5) 密封面或衬里材料代号（表20）
- 以 硬度较低或耐腐蚀性较低的材料 表示：
- 硬质合金：
Y
- 橡胶：
X
- 氟塑料：
F
- 本体材料密封：
W（如阀体自身密封）
- 复合密封：用
X/H 表示橡胶镶嵌金属密封。
(6) 压力代号
- 标准压力：直接标注
PN 值（如 PN16）。
- 高温工况（＞425℃）：标注工作温度和压力，格式为
P_{温度值/10}压力值×10（如 P_{54}100 表示 540℃/10 MPa）。
- 美标压力等级：用
Class 或 CL 表示（如 Class 600）。
(7) 阀体材料代号（表21）
- 用 字母 表示材料类型：
- 碳钢：
C
- 铬钼钢（高温）：
I/V
- 不锈钢：
P（铬镍系）、R（铬镍钼系）
- 钛合金：
Ti
- 简化规则：
- PN≤16 的灰铸铁阀门可省略代号。
- PN≥25 的碳钢阀门可省略代号。
四、型号编制示例
-
调节阀：MDT3-P62/36F2-200
M：特殊功能（迷宫式）D：电动驱动T3：控制阀套筒柱塞式结构P62：密封面为铬镍系不锈钢36：压力等级 PN36 MPaF2：阀体材料 F92 耐热钢DN200：公称尺寸
-
球阀：QDOY-600C-150
Q：球阀D：电动OY：金属硬密封固定球600：压力等级 Class 600C：阀体材料碳钢DN150：公称尺寸
-
止回阀：HXY-32C-200
H：止回阀X：旋启式结构Y：硬质合金密封32：PN32 MPaC：碳钢阀体DN200：公称尺寸
五、规范性引用文件
- GB/T 1.1-2020：标准化文件起草规则。
- GB/T 1047：管道元件公称尺寸（DN）定义。
- GB/T 1048：管道元件公称压力（PN）定义。
- GB/T 32808：阀门型号编制方法（参考基础）。
六、其他说明
- 首次发布：本标准为上海大通仪表有限公司首次制定（2024年）。
- 专利声明：文件可能涉及专利，但发布机构不承担识别责任。
- 归口与起草：由上海大通仪表有限公司提出、归口并起草。
总结要点：该标准系统性地规定了阀门型号的 7段编码规则，覆盖类型、驱动、连接、结构、密封、压力、材料等核心要素，并通过大量表格细化代号表示方法，同时纳入高温、防爆等特殊工况的设计要求，为企业内部阀门设计、生产与采购提供了统一标准。
