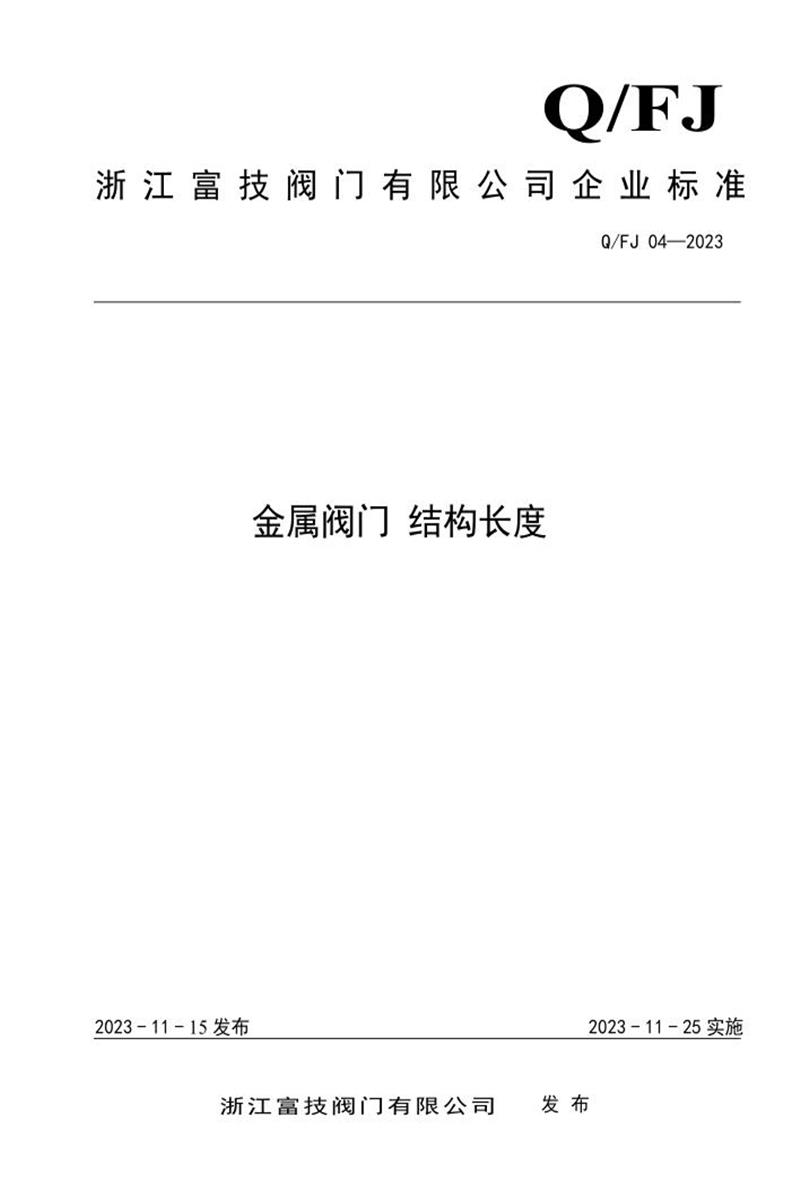

以下是浙江富技阀门有限公司企业标准《Q/FJ 04-2023 金属阀门结构长度》的详细内容总结：
1. 适用范围
- 阀门类型：闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀、止回阀等。
- 连接方式：法兰连接、焊接连接（直通/角式）、对夹连接、内/外螺纹连接。
- 公称压力：
- 国标（PN）：PN16 ~ PN420
- 美标（Class）：Class 150 ~ Class 2500
- 公称通径：DN10 ~ DN4000。
2. 规范性引用文件
- GB/T 1047：管道元件公称尺寸（DN）的定义和选用。
- GB/T 1048：管道元件公称压力（PN）的定义和选用。
3. 术语定义
- 3.1 直通式阀门结构长度：阀体通道终端两垂直轴线平面间的距离（图1）。
- 3.2 角式阀门结构长度：阀体通道一端垂直平面与另一终端轴线距离（图2）。
- 3.3 对夹式阀门结构长度：阀体通道终端两法兰接触面间距离（图3）。
4. 结构长度尺寸与极限偏差
4.1 通用要求
- 公称通径（DN）按GB/T 1047，公称压力（PN）按GB/T 1048执行。
4.2 结构形式图示
- 图1：直通式阀门结构长度示意图
- 图2：角式阀门结构长度示意图
- 图3：对夹连接阀门结构长度示意图
4.3 结构长度尺寸表
-
表1 法兰连接阀门结构长度基本系列
- 覆盖DN10~DN4000，分21个基本系列代号（1~24），含角式（标"a"）和直通式尺寸。
- 注：极限偏差见表21。
-
表2 直通式焊接端阀门结构长度基本系列
-
表3 角式焊接端阀门结构长度基本系列
-
表4 对夹连接阀门结构长度基本系列
- 分18个系列（J1~J18），极限偏差：
- DN≤900：±2mm
- DN1000~2000：±3mm
-
表5 内螺纹连接阀门结构长度基本系列
- 分18个系列（N1~N18），极限偏差：±1.6mm
-
表6 外螺纹连接阀门结构长度基本系列
4.4 特定阀门类型结构长度表
- 闸阀：
- 表7（法兰连接）、表8（对夹刀形闸阀）、表9（焊接端）
- 蝶阀及蝶式止回阀：
- 球阀和旋塞阀：
- 表11（法兰连接）、表12（焊接端球阀）、表13（焊接端旋塞阀）
- 截止阀、节流阀及止回阀：
- 表14（法兰连接）、表15（焊接端直通式）、表16（焊接端角式）
- 表17（对夹旋启式止回阀）、表18（对夹升降式止回阀）
- 隔膜阀：表19（法兰连接）
- 铜合金阀门：表20（法兰连接闸阀、截止阀、止回阀）
4.5 结构长度极限偏差表
-
表21 法兰连接阀门公差
| 结构长度（mm） |
极限偏差（mm） |
| ≤250 |
±2 |
| >250~500 |
±3 |
| >500~800 |
±4 |
| >800~1000 |
±5 |
| >1000~1600 |
±6 |
| >1600~2250 |
±8 |
| ≥2250 |
±10 |
-
表22 焊接端阀门公差
| 公称通径（DN） |
直通式偏差（mm） |
角式偏差（mm） |
| ≤250 |
±1.5 |
±0.75 |
| ≥275 |
±3.0 |
±1.5 |
5. 其他关键说明
- 优先选用尺寸：各表中黑体字标注的尺寸为推荐优先值（如表7、表10等）。
- 特殊标注：
- 角式阀门在表1中以"a"标识（如8a、9a）。
- 全通径球阀在表11中单独标注尺寸。
- 专利声明：文件可能涉及专利，发布机构不承担识别责任。
- 起草信息：
- 提出/起草单位：浙江富技阀门有限公司
- 主要起草人：吕东、吴玉良、周海程等6人。
6. 核心图表索引
- 图1~3：阀门结构长度示意图
- 表1~22：覆盖所有连接方式和阀门类型的详细尺寸及公差。
总结：
本标准系统规定了金属阀门在不同连接方式（法兰、焊接、对夹、螺纹）下的结构长度尺寸及其极限偏差，涵盖7大类阀门（DN10~DN4000，PN16~PN420/Class150~2500）。通过21张表格细化各类阀门的尺寸要求，并明确公差标准（如法兰连接按尺寸分段控制±2~±10mm，焊接端更严格）。黑体字尺寸为优先选用值，特殊要求（如角式阀门、全通径球阀）均单独标注，为阀门设计、制造及验收提供技术依据。
