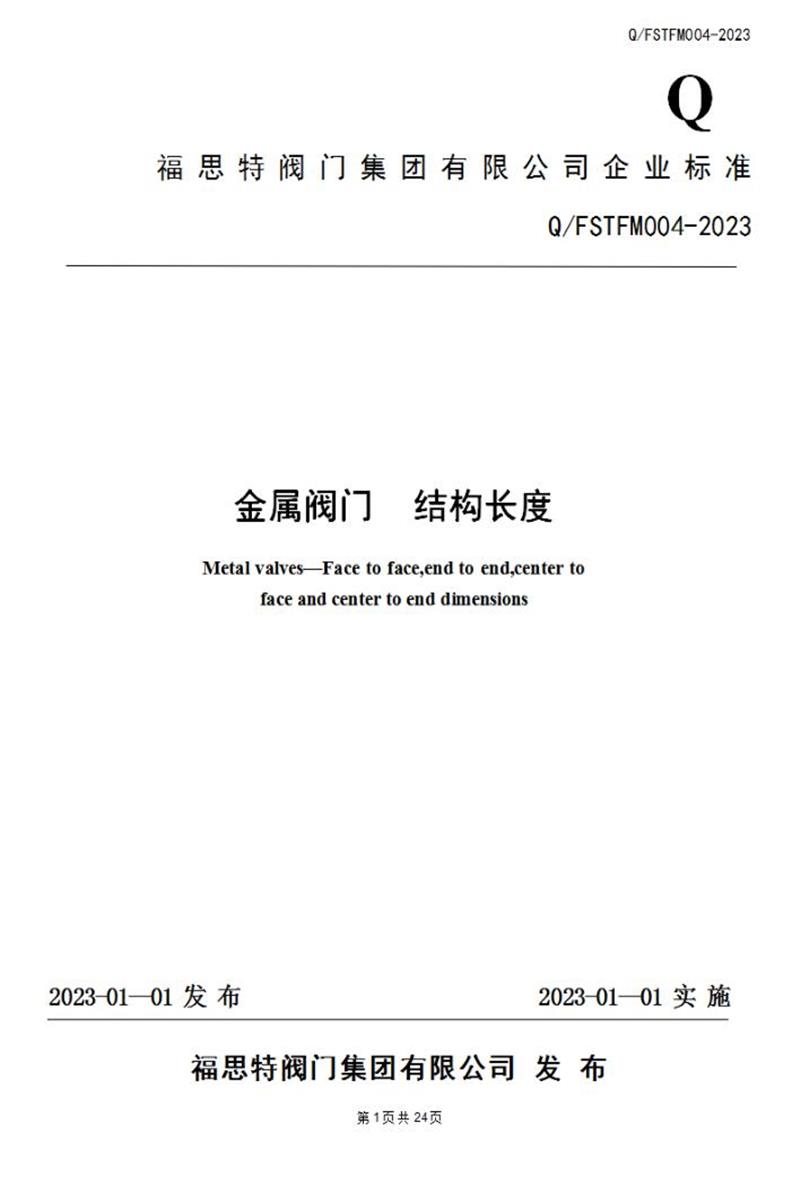

Q/FSTFM004-2023 金属阀门 结构长度

以下是福思特阀门集团有限公司企业标准 Q/FSTFM004-2023《金属阀门结构长度》的详细内容总结：

​一、标准基础信息​

1. ​标准编号​：Q/FSTFM004-2023
2. ​标准名称​：金属阀门结构长度（涵盖端面间距、中心到端面等尺寸）
3. ​实施日期​：2023年1月1日发布并实施
4. ​替代关系​：
   • 代替GB/T 12221-1989《法兰连接金属阀门结构长度》
   • 代替GB/T 15188.1~15188.4-1994《阀门的结构长度》
5. ​技术依据​：
   • 修改采用ISO 5752:1982，主要调整包括：
     • 按GB/T 1.1-2000调整结构和编写规则；
     • 仅采用ISO标准中部分定义，删减术语章节。

​二、适用范围​

• ​阀门类型​：闸阀、截止阀、球阀、蝶阀、旋塞阀、隔膜阀、止回阀等。
• ​连接形式​：法兰连接、焊接端、对夹式、内螺纹、外螺纹。
• ​参数范围​：
  • 公称压力（PN）：≤42.0 MPa
  • 公称通径（DN）：3 mm ~ 4000 mm

​三、核心术语定义​

1. ​直通式阀门结构长度​：阀门通道终端两个垂直于轴线的平面间距离（图1）。
2. ​角式阀门结构长度​：通道终端垂直平面与另一终端轴线间距离（图2）。
3. ​对夹式阀门结构长度​：阀体通道终端两法兰接触面间距离（图3）。

​四、结构长度尺寸系列（核心内容）​​

​4.1 通用规定​

• 公称通径（DN）依据GB/T 1047，公称压力（PN）依据GB/T 1048。
• 结构长度极限偏差按阀门类型和尺寸分段规定（详见表21、22）。

​4.2 结构长度基本系列表​

​4.3 各类阀门具体结构长度表​

​五、结构长度极限偏差​

1. ​法兰连接阀门​（表21）：

   • DN≤250mm：±2mm
   • DN>250~500mm：±3mm
   • DN>500~800mm：±4mm
   • DN>800~1000mm：±5mm
   • DN>1000~1600mm：±6mm
   • DN>1600~2250mm：±8mm
   • DN≥2250mm：±10mm

2. ​焊接端阀门​（表22）：

   • ​直通式​：DN≤250mm（±1.5mm）；DN≥275mm（±3.0mm）
   • ​角式​：DN≤250mm（±0.75mm）；DN≥275mm（±1.5mm）

​六、其他重要说明​

1. ​优先选用原则​：表中黑体字尺寸为推荐优先选用值（如法兰闸阀表7、隔膜阀表19）。
2. ​特殊标注​：
   • 全通径球阀在表11中标注"a"；
   • 多瓣旋启式止回阀在表14中标注"a"。
3. ​起草单位​：合肥通用机械研究所、湖北洪城通用机械等7家单位。
4. ​历次版本​：GB/T 12221-1989、GB/T 15188.1~15188.4-1994。

​总结​

本标准系统规定了各类金属阀门在不同连接形式（法兰、焊接、对夹、螺纹）下的结构长度尺寸系列及极限偏差，覆盖从DN3mm至DN4000mm的全尺寸范围。核心是通过24个基本系列代号（表1）和20余张专用阀门尺寸表（表7-20）实现标准化，同时明确替代旧国标并兼容国际标准（ISO 5752）。​用户需根据阀门类型、连接方式和压力等级查阅对应表格获取具体尺寸，并注意黑体字的优先选用值及公差要求。​
