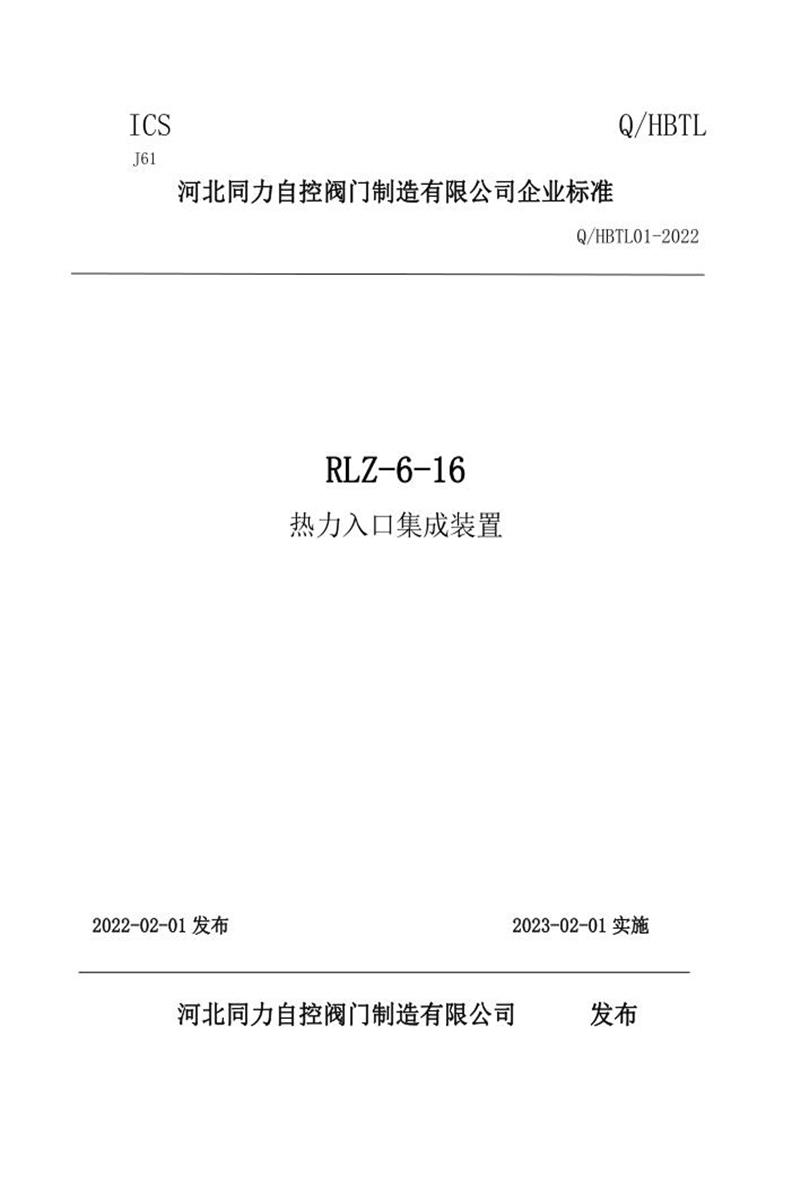

Q/HBTL01-2022 热力入口装置

以下是河北同力自控阀门制造有限公司企业标准 ​​Q/HBTL01-2022《热力入口集成装置》​​ 的详细内容总结：

​​一、适用范围​​

1. ​​介质​​：水（城镇供热、供水、石油、天然气、化工系统）。
2. ​​公称压力​​：≤2.5MPa（分1.6MPa和2.5MPa两档）。
3. ​​公称通径​​：DN32mm~DN150mm。
4. ​​连接方式​​：焊接或法兰连接。
5. ​​安装场景​​：
   • 集中供暖、中央空调系统的热力入口；
   • 供水管（A组）和回水管（B组）需配套使用。

​​二、核心组件​​

热力入口集成装置包含以下功能模块（见图1、图2）：

1. ​​焊接球阀​​（关断功能，符合GB/T 37827-2019）。
2. ​​在线排污过滤器​​（过滤功能，符合GB/T 26114-2010）。
3. ​​球型静态平衡阀​​（流量调节，符合GB/T 28636-2012）。
4. ​​自力式压差控制阀​​（稳压功能，符合GB/T 383-2012）。
5. ​​热量表​​（计量功能，符合GB/T 32224-2015，仅图2配置）。

​​注​​：图1为基础配置，图2为带热量表的集成配置。

​​三、材料与结构​​

1. ​​壳体材料​​：
   • 碳素钢管（GB/T 8163）或球墨铸铁（GB/T 1348）。
2. ​​袖管尺寸​​：

   公称尺寸	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100	DN125	DN150
   袖管外径(mm)	27	34	42	48	57	76	89	108	133	159

3. ​​焊接要求​​：
   • 环向焊缝需100%渗透无损检测（符合NB/T 47013.5-2015 I级）。
   • 坡口尺寸符合GB/T 985.1/985.2。
4. ​​法兰连接​​：
   • PN≤16时采用板式平焊法兰（GB/T 9119），尺寸公差符合GB/T 9124。

​​四、技术要求​​

1. ​​外观​​：
   • 阀体表面无裂纹、划痕；焊缝无气孔、飞溅；涂漆均匀无脱落。
2. ​​强度与密封性​​：
   • ​​壳体强度​​：1.5倍公称压力下无渗漏或结构损伤。
   • ​​密封性​​：1.1倍公称压力下保压180秒无泄漏（符合GB/T 13927-2008）。

​​五、试验与检验​​

1. ​​试验方法​​：
   • 外观（目测）、焊接（渗透检测）、强度及密封性（按GB/T 13927-2008）。
2. ​​检验规则​​：

   检验项目	出厂检验	型式检验	依据条款
   外观	✓	✓	第9章
   焊接质量	✓	✓	8.8
   壳体强度	✓	✓	10.1
   密封性	✓	✓	10.2

   • ​​型式检验触发条件​​：新产品鉴定、工艺重大变更、停产复产、质检部门要求、出厂检验异常。
   • ​​抽样规则​​：不合格时加倍抽样复检，仍不合格则判该批次不合格。

​​六、标志与包装​​

1. ​​标志内容​​（刻于阀体或铭牌）：
   • 制造商名称、公称压力（PN）、公称尺寸（DN）、产品型号、阀体材料、标准编号、产品编号、制造日期。
2. ​​包装储运​​：
   • 表面涂漆符合JB/T 106；
   • 端口加盖防护，装箱运输；
   • 储存于干燥通风室内，禁止露天存放；
   • 随附合格证、说明书、装箱单。

​​七、附录关键数据​​

​​A. 基础型热力入口装置尺寸（图1）​​

​​B. 带热量表集成装置尺寸（图2）​​

​​注​​：回水长度不含热量表尺寸，需根据实际选型叠加。

​​八、引用标准​​

• ​​关键国标​​：GB/T 13927（压力试验）、GB/T 26114（过滤器）、GB/T 28636（平衡阀）、GB/T 32224（热量表）等。
• ​​行业标准​​：NB/T 47013.5（渗透检测）、JB/T 106（涂漆）。

​​总结​​：该标准明确了热力入口集成装置的设计、制造、检验全流程要求，核心在于通过模块化组件（阀门+过滤器+平衡阀+计量表）实现供热系统的安全调控，并提供了两种典型配置的详细参数，确保产品在≤150℃水温及2.5MPa压力下的可靠性。
