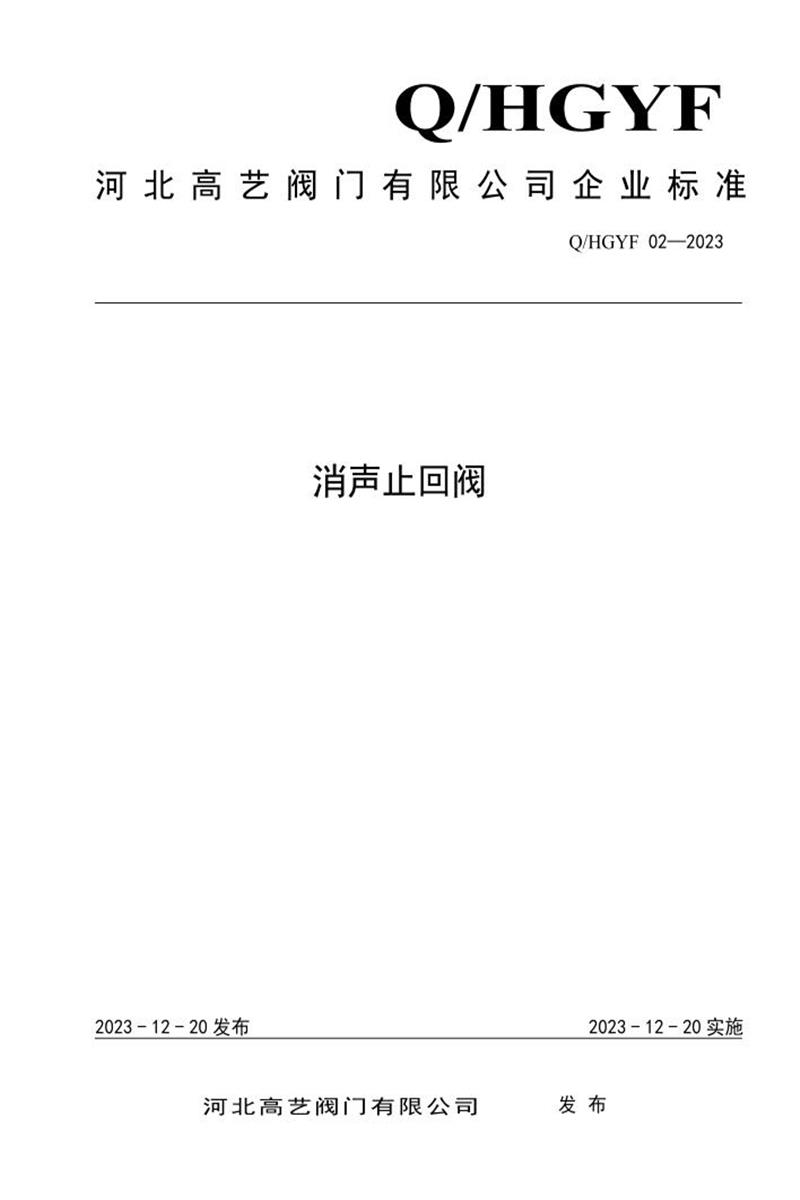

以下是河北高艺阀门有限公司企业标准 Q/HGYF 02-2023《消声止回阀》 的详细内容总结：
1. 标准基本信息
- 标准编号：Q/HGYF 02-2023
- 产品名称：消声止回阀
- 提出与解释：河北高艺阀门有限公司
- 批准发布：法人刘桂强
- 依据规范：GB/T 1.1-2020《标准化工作导则》
2. 适用范围
- 功能：安装于水泵出口管道，防止停机时高压水流倒流冲击水泵。
- 适用介质：水、油品等（工作温度 ≤80℃）。
3. 规范性引用文件
包括但不限于：
- GB/T 12220（工业阀门标志）
- GB/T 12221（阀门结构长度）
- GB/T 13927（阀门压力试验）
- JB/T 5300（阀门材料选用导则）
- GB/T 17219（饮用水卫生标准）等。
4. 主要技术参数
表1：外形尺寸（单位：mm）
| 公称通径 (DN) |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
450 |
500 |
| 结构长度 (L) |
90 |
100 |
110 |
130 |
145 |
165 |
180 |
200 |
220 |
240 |
260 |
300 |
320 |
表2：技术参数
| 型号 |
公称压力 (MPa) |
壳体试验压力 (MPa) |
密封试验压力 (MPa) |
工作温度 |
适用介质 |
| HC41X-10Q |
1.0 |
1.5 |
1.1 |
≤80℃ |
水、油品 |
| HC41X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
水、油品 |
5. 技术要求
（1）阀体
- 结构长度符合 GB/T 12221；
- 法兰与阀体整体铸造，连接尺寸符合 GB/T 17241.6；
- 阀座内径需与公称尺寸一致；
- 密封面平行度误差 ≤ GB/T 1184-2008 12级精度；
- 过流截面积 ≥ 公称尺寸截面积；
- 需设阀瓣开启限位机构。
（2）表面处理
- 铸件无气泡、砂眼、裂纹；
- 内外表面采用 环氧树脂静电喷涂，涂层厚度 ≥ 0.15mm；
- 涂层需耐水、不影响水质。
（3）阀座与阀瓣
- 密封面可直接加工或堆焊（厚度 ≥ 2mm）；
- 结合处牢固无泄漏。
（4）材料
- 球墨铸铁符合 GB/T 12227；
- 材料选用符合 JB/T 5300。
（5）性能要求
- 壳体强度与密封性符合 GB/T 13927；
- 用于饮用水时，卫生性能符合 GB/T 17219。
6. 试验方法
- 力学性能：按 GB/T 228.1（拉伸试验）、GB/T 229（冲击试验）；
- 压力试验：按 GB/T 13927；
- 壁厚测量：使用测厚仪或专用卡尺。
7. 检验规则
表3：检验项目
| 检验项目 |
出厂检验 |
型式检验 |
对应条款 |
| 壳体强度试验 |
√ |
√ |
7.5 |
| 密封性能试验 |
√ |
√ |
7.5 |
| 阀体/阀盖质量 |
— |
√ |
7.1–7.4 |
| 壳体材料力学性能 |
— |
√ |
7.4 |
| 标志 |
√ |
√ |
10.1 |
（1）出厂检验
（2）型式检验
- 触发条件：新产品定型、工艺重大变更、停产复产、定期抽检；
- 抽样规则（见表4）：
| DN范围 |
最小抽样基数 |
抽样数量 |
| ≤200 |
10台 |
1台 |
| 250–600 |
6台 |
1台 |
| ≥700 |
4台 |
1台 |
8. 标志、包装与贮存
- 标志内容：制造厂名称、产品型号、规格、生产日期、商标（符合 GB/T 12220）；
- 包装要求：
- 单独装箱，防水防尘，螺栓固定；
- 随附文件：合格证、装箱清单、使用说明书。
- 贮存条件：干燥室内，堆放整齐，禁止露天存放。
9. 附录
总结要点：该标准全面规范了消声止回阀的设计、材料、制造、检验及包装要求，强调结构可靠性（防倒流设计）、卫生安全性（饮用水适用）及质量控制（出厂/型式检验），适用于水系统和油品管路。
