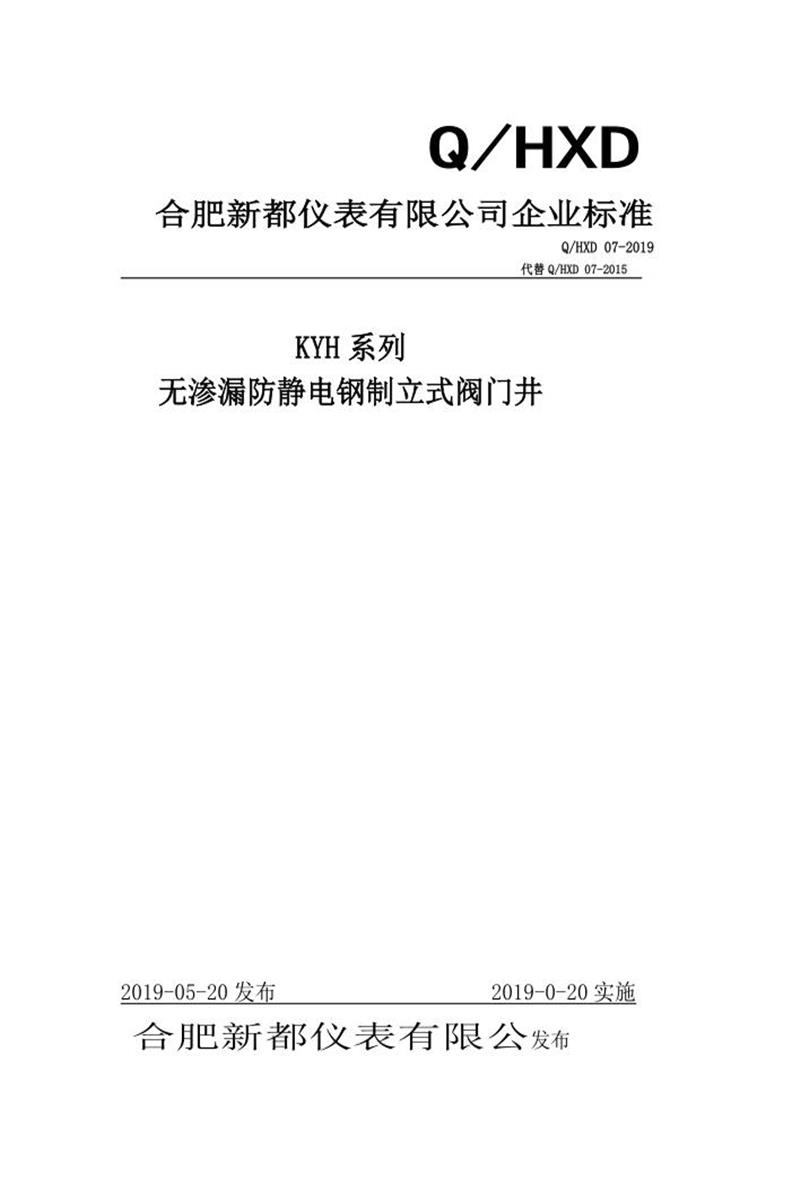

以下是对合肥新都仪表有限公司企业标准 Q/HXD 07-2019（无渗漏防静电钢制立式阀门井）的详细内容总结：
一、标准基本信息
- 标准号：Q/HXD 07-2019（代替 Q/HXD 07-2015）
- 产品名称：无渗漏防静电钢制立式阀门井（KYH系列）
- 适用范围：
石油、天然气、消防、泵站、污水处理等工程中，用于地下水位高及寒湿地区管路液体控制节流。
- 首次发布：2015年5月20日；本次修订：第二次修订（2019年）。
- 起草单位：合肥新都仪表有限公司；主要起草人：汤德勇、张伟志、刘文永、张琛。
二、核心参数
1. 产品分类与命名规则
- 型号说明：
KYH-SCI-XXXX/DNXX-HX.Xm
- 示例：
KYH-SCI-1200/DN80-2.36m
表示：I型阀门井，直径1200mm，管线通径DN80，高度2.36m，内配闸阀。
2. 关键参数范围
| 参数类型 |
可选值范围 |
| 公称通径（DN） |
Φ25、40、50、65、80、100、150、200、250、300、350、400、450、500、600、700、800、1000（mm） |
| 公称压力（MPa） |
1.0、1.6、2.5、4.0、6.3 |
| 介质温度（℃） |
0℃~80℃（常温）或 80℃~200℃（高温） |
| 井体直径（mm） |
1000、1200、1400、1500、1600、1700、1800、2000、2100、2200、2400 |
| 防静电要求 |
表面电阻 ≤1×10⁵Ω |
3. 结构尺寸（部分示例）
| 管路通径 (mm) |
井体直径 (mm) |
井壁/井底厚度 (mm) |
井盖直径 (mm) |
高度 (H1) |
| DN25 |
1000 |
δ6 |
800 |
按用户要求 |
| DN100 |
1300 |
δ6 |
800 |
按用户要求 |
| DN300 |
1800 |
δ10 |
1000 |
按用户要求 |
| DN450 |
2200 |
δ10 |
1000 |
按用户要求 |
三、技术要求
- 耐压强度：
- 承压原件需承受 1.5倍公称压力（5分钟）不渗漏、不损坏。
- 压力损失：
- ≤0.07 MPa（介质粘度近似水时 ≤0.05 MPa）。
- 密封性：
- 外观与防腐：
- 金属涂层色泽均匀牢固；法兰密封面无凹凸碰伤；焊接接口坡度符合标准。
- 连接形式：
- 法兰连接（符合 GB/T 9112~9125）或焊接连接（符合 GB/T 1415）。
四、试验方法
| 检验项目 |
方法 |
| 尺寸检查 |
使用钢卷尺测量。 |
| 耐压试验 |
通入1.5倍公称压力的液体，保压5分钟。 |
| 密封试验 |
装水静置24小时，观察渗漏情况。 |
| 外观防腐 |
目测检查涂层均匀性及表面质量。 |
五、检验规则
- 出厂检验：
- 每台必检：尺寸、耐压、密封性、外观、标志及文件。
- 合格后附产品合格证+检测报告。
- 型式试验：
- 触发条件：新产品试制、工艺/材料重大变更、定期抽检、停产复产、监管部门要求。
六、标志、包装与储运
- 标志要求：
- 井盖标明介质流向；铭牌包含型号、通径、压力、编号、出厂日期、厂名厂址。
- 包装规范：
- 符合 GB/T 13384-2008（防水/简易包装）；附装箱单、合格证、使用说明书。
- 运输与贮存：
- 运输：防震、防挤压、防雨淋日晒。
- 贮存：温度 -20℃~+50℃，湿度 ≤90%，无腐蚀性气体的室内环境。
七、引用标准（部分）
- 法兰标准：GB/T 9112~9125
- 焊接工艺：SY/T 4103、JB 4708
- 防腐标准：SY/T 0447、SY/T 0007
- 防静电标准：GB 50944
总结
该标准系统规定了 无渗漏防静电钢制立式阀门井 的技术参数、性能要求、测试方法及质量管控流程，适用于高腐蚀、高静电风险环境下的管路控制场景，强调密封性、防静电性能及耐压强度，确保产品在严苛工况下的可靠性。
