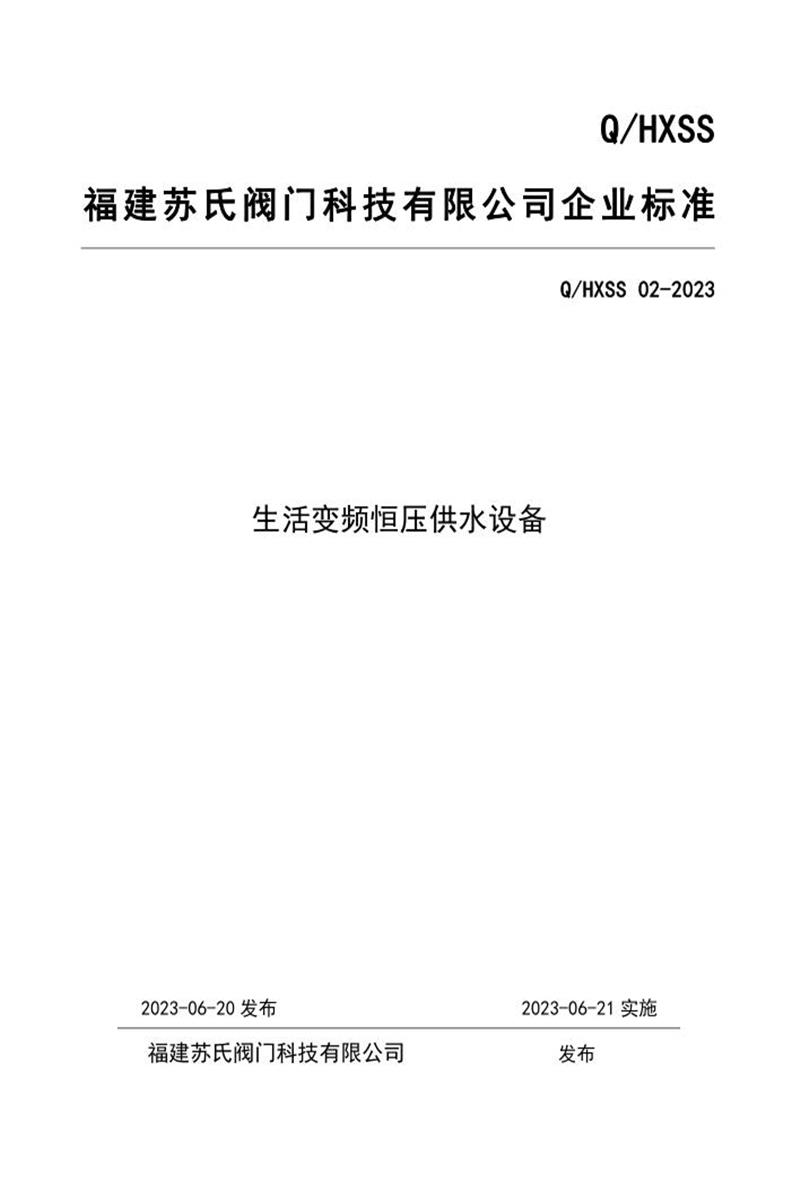

以下是福建苏氏阀门科技有限公司企业标准《Q/HXSS 02-2023 生活变频恒压供水设备》的详细内容总结：
一、标准基本信息
- 标准号：Q/HXSS 02-2023
- 产品名称：生活变频恒压供水设备（华夏苏氏牌 HY3CDL15-9 型）
- 发布与实施：2023年6月20日发布，2023年6月21日实施
- 起草单位：福建苏氏阀门科技有限公司
- 主要起草人：吕敏英
- 依据标准：GB/T 1.1-2009、GB/T 1.2-2002
二、适用范围
- 适用于本公司生产的生活变频恒压供水设备（以下简称“设备”）。
- 涵盖设备的术语定义、分类参数、技术要求、试验方法、检验规则、标志包装及贮存等。
三、规范性引用文件
包括但不限于：
- 通用标准：GB/T 191（包装标志）、GB/T 13306（标牌）、GB/T 13384（机电包装）
- 供水设备标准：GB/T 37892-2019（数字变频恒压设备）、CJ/T 352（微机控制变频设备）
- 水质与卫生标准：GB 5749-2022（生活饮用水卫生标准）、GB/T 5750-2006（检验方法）
- 安全规范：卫生部《生活饮用水输配水设备及防护材料安全评价规范》（2001）
- 性能测试标准：JB/T 8097（振动评价）、JB/T 8098（噪声评价）
四、术语与定义
- 变频器：通过改变电源频率控制电机的电力设备。
- 额定供水流量：设定压力下的供水能力（单位：m³/h）。
- 设定压力：满足最高配水点需求的压力值（单位：MPa）。
- 压力控制误差：实际压力与设定压力的偏差（≤±0.01MPa）。
- 过压保护装置：压力失控时的安全保护机制。
五、产品分类与技术参数
1. 型号分类
| 型号 |
额定流量 (m³/h) |
压力范围 (MPa) |
水箱容积 (m³) |
功率 (kW) |
水泵数量 |
| HY3CDL15-9 |
30 |
1.6 |
18 |
15 |
2 |
| WEY-X |
50 |
2.0 |
70 |
45 |
3 |
| SS-Hy |
100 |
2.5 |
100 |
55 |
4 |
2. 通用参数
- 管径：DN100（HY3CDL15-9、WEY-X）、DN150（SS-Hy）
- 电源：三相四线制 AC380V/50Hz
- 环境要求：
- 温度：2~40℃
- 湿度：≤95%（无结露）
- 安装倾斜度：≤5°
- 海拔：<1000m
3. 材料成分
| 部件 |
材料规格 |
| 水泵 |
SUS316L |
| 不锈钢水箱 |
SUS316L |
| 阀门/管件/管材 |
SUS304 |
六、技术要求
1. 外观与结构
- 表面涂层均匀无划痕、变形、裂纹；焊接牢固无气孔、夹渣。
- 管道系统平整美观，符合图纸要求。
2. 功能要求
| 功能 |
具体要求 |
| 恒压供水 |
压力控制误差≤±0.01MPa |
| 无水自停/有水自启 |
水源无水时自动停机报警，恢复后自启。 |
| 小流量运行 |
流量≤额定值10%时切换小泵运行（额定流量≤10m³/h除外）。 |
| 连续运行 |
额定工况下运行≥12小时无故障。 |
| 控制方式 |
支持手动、自动及远程控制。 |
| 水位控制 |
超低水位停泵报警，恢复后自启。 |
| 水泵切换 |
工作泵故障时备用泵自投；多泵轮换时间误差≤±30秒。 |
| 保护功能 |
过压/欠压/缺相/过载/短路保护；超压≥0.02MPa时停机报警。 |
| 人机交互 |
触摸屏汉化界面，图标清晰易操作。 |
3. 性能与安全
- 噪声与振动：符合JB/T 8098（噪声B级）、JB/T 8097（振动B级）。
- 耐压强度：承受1.5倍设计压力（≥0.6MPa）持续30分钟，无渗漏、变形。
- 卫生安全：所有涉水材料无毒，符合卫生部2001年规范要求。
- 电气安全：
- 接地电阻＜0.1Ω，接地标志明显。
- 防雷击措施可靠。
- 控制柜：符合CJ/T 352-2010标准。
七、试验方法
- 功能验证：通过模拟工况测试恒压、无水保护、小流量切换等功能（详见标准第6章）。
- 性能测试：
- 供水能力：实测流量/扬程≥标定值95%。
- 耐压试验：静压30分钟检查密封性。
- 噪声/振动：按JB/T 8098、8097执行。
- 水质检验：按GB/T 5750-2006检测出水水质。
八、检验规则
1. 检验分类
| 类型 |
触发条件 |
| 出厂检验 |
每台必检，合格后方可出厂（项目见表2）。 |
| 型式检验 |
新产品定型、结构重大变更、停产复产、每2年1次、质检机构要求时（抽样≥2%）。 |
2. 检验项目（部分关键项）
| 项目 |
型式检验 |
出厂检验 |
| 外观 |
✓ |
✓ |
| 压力控制误差 |
✓ |
✓ |
| 自动保护功能 |
✓ |
✓ |
| 连续运行能力 |
✓ |
- |
| 噪声/振动 |
✓ |
- |
| 水质卫生 |
✓ |
- |
3. 判定规则
- 任一项目不合格时允许返修并加倍抽样；复检仍不合格则判定整批不合格。
九、标志、说明书与包装
1. 标志要求
- 铭牌内容：产品名称、卫生许可批号、企业信息、执行标准、生产日期、技术参数、警示语。
- 符合《涉及饮用水卫生安全产品标签说明书管理规范》（2013）。
2. 使用说明书
- 包含：产品功能、适用范围、使用方法、技术参数、注意事项及卫生标准依据。
3. 包装、运输与贮存
- 包装：符合GB/T 13384，采用箱装或捆装，图示标志按GB/T 191。
- 运输：轻装轻卸，避免碰撞，禁与有毒有害物混运。
- 贮存：通风干燥环境，防日晒雨淋，远离腐蚀性气体和强磁场。
十、附录（引用文件清单）
完整引用文件列表见标准第2章，涵盖电气安全、水质检验、材料卫生等核心标准。
此标准系统规范了生活变频恒压供水设备的设计、生产、检验全流程，重点突出卫生安全性（SUS316L/304材质）、智能控制精度（±0.01MPa压力误差）及可靠保护功能（无水/超压/电气保护），确保设备在生活饮用水场景中的安全高效运行。
