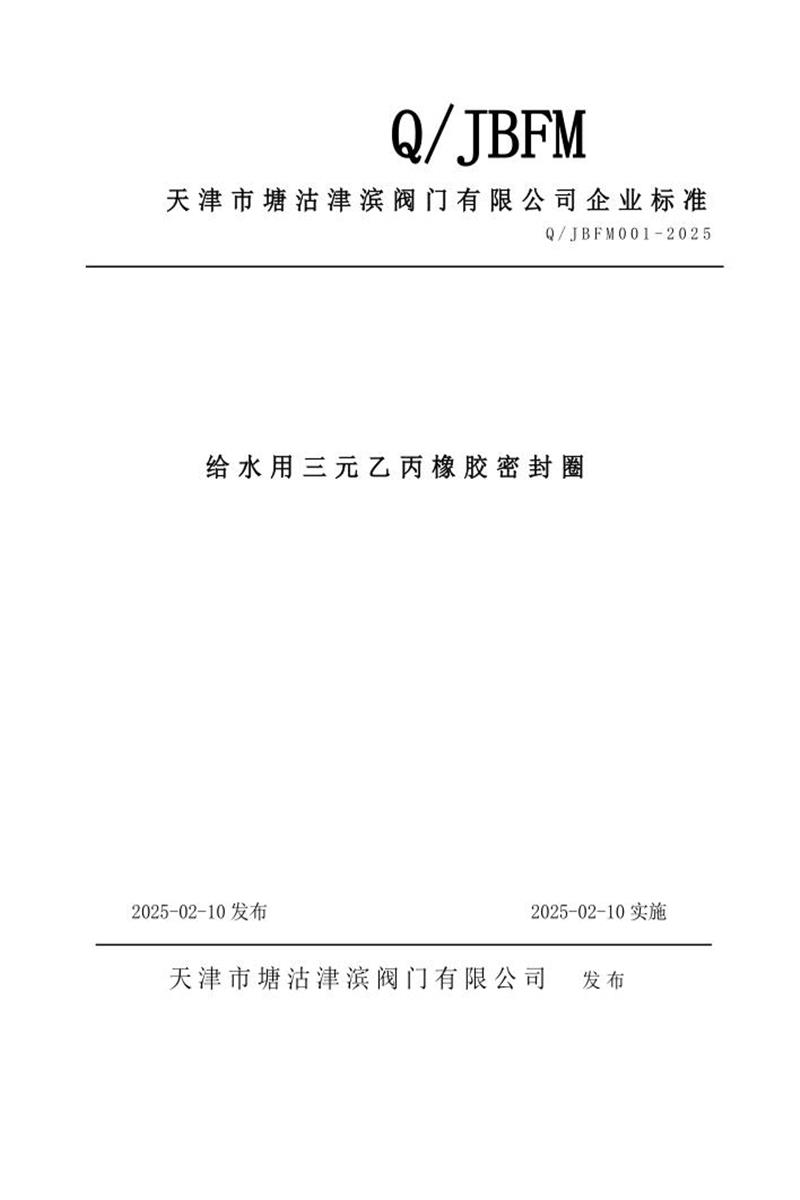

以下是天津市塘沽津滨阀门有限公司企业标准 Q/JBFM001-2025《给水用三元乙丙橡胶密封圈》 的详细内容总结：
一、标准基本信息
- 标准编号：Q/JBFM001-2025
- 标准名称：给水用三元乙丙橡胶密封圈
- 适用范围：配套给水阀门的橡胶密封圈（简称“密封圈”）。
- 首次发布日期：2025年02月10日
- 实施日期：2025年02月10日
- 起草单位：天津市塘沽津滨阀门有限公司
- 主要起草人：陈志聪
二、规范性引用文件
标准引用多项国标及行业规范，主要包括：
- 基础标准：GB/T 1.1-2020（标准编写规则）。
- 卫生安全规范：
- 卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范（2001）》
- GB 5749-2022《生活饮用水卫生标准》
- GB/T 5750《生活饮用水标准检验方法》
- 《涉及饮用水卫生安全产品标签说明书管理规范》（2013）
- 《涉及饮用水卫生安全产品生产企业卫生规范》（2001）
- 性能测试方法：
- 物理性能：GB/T 528（拉伸性能）、GB/T 531.1/GB/T 6031（硬度）、GB/T 7759（压缩变形）等。
- 耐候性：GB/T 3512（热老化）、GB/T 7762（耐臭氧）、GB/T 1690（耐液体）等。
- 尺寸公差：GB/T 3672.1（橡胶制品公差）。
三、产品分类与命名
- 命名规则：
品牌 + 使用对象 + 材质名称 + 形态名（示例：XX品牌给水阀用三元乙丙橡胶O形圈）。
- 基本尺寸：按用户要求定制，未规定具体尺寸。
- 公差要求（单位：mm）：
| 部位 |
允许公差 |
| 外径 |
±1 |
| 内径 |
±1 |
| 高度 |
±1 |
四、技术要求
1. 原料要求
- 基材为三元乙丙橡胶（EPDM），符合GB/T 28604中密封圈材料规定。
2. 感官要求
- 外观：黑色O形，表面平整，无气泡、裂口等缺陷。
- 气味：除正常胶味外无异味，无肉眼可见异物。
3. 卫生安全性
- 符合卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范（2001）》要求。
4. 理化性能指标
| 序号 |
性能项目 |
单位 |
要求（不同硬度等级） |
测试标准 |
| 1 |
硬度 |
邵氏A/IRHD |
40级:36~45；50级:46~55；60级:56~65；70级:66~75 |
GB/T 531.1/6031 |
| 2 |
拉伸强度（最小） |
MPa |
≥6（所有等级） |
GB/T 528 |
| 3 |
拉断伸长率（最小） |
% |
40/50级:250；60级:200；70级:180 |
GB/T 528 |
| 4 |
压缩永久变形（最大） |
% |
|
GB/T 7759 |
| |
- 23℃×72h（空气） |
|
12（所有等级） |
|
| |
- 175℃×24h（空气） |
|
30（所有等级） |
|
| |
- 70℃×7d（水中） |
|
30（所有等级） |
|
| 5 |
热空气老化（200℃×72h） |
|
|
GB/T 3512 |
| |
- 硬度变化 |
邵氏A/IRHD |
-5~+8（所有等级） |
|
| |
- 拉伸强度变化率（最大） |
% |
≤-20 |
|
| |
- 拉断伸长率变化率 |
% |
-30~+10 |
|
| 6 |
压缩应力松弛（23℃×7d，最大） |
% |
≤15（所有等级） |
GB/T 1685 |
| 7 |
耐水性（110℃×7d） |
|
|
GB/T 1690 |
| |
- 硬度变化 |
邵氏A/IRHD |
-5~+3 |
|
| |
- 拉伸强度变化率（最大） |
% |
≤-20 |
|
| |
- 拉断伸长率变化率 |
% |
-30~+10 |
|
| |
- 体积变化 |
% |
-5~+5 |
|
| 8 |
耐臭氧试验（50pphm，20%拉伸，720h） |
|
无裂纹（所有等级） |
GB/T 7762 |
| 9 |
撕裂强度（最小） |
N |
≥12（所有等级） |
GB/T 12829 |
五、检验方法
| 项目 |
检测标准 |
| 原料验证 |
通过成品性能检测反推 |
| 感官检查 |
目测+嗅觉 |
| 尺寸公差 |
GB/T 3672.1（橡胶公差） |
| 卫生安全性 |
卫生部规范（2001）附录A |
| 理化性能（见上表） |
对应引用标准（如GB/T 528） |
六、检验规则
- 出厂检验：
- 抽检项目：外观、尺寸公差、拉伸强度、拉断伸长率、硬度。
- 合格判定：全部合格方可出厂。
- 型式检验：
- 触发条件：原料/工艺变更、停产复产、监管要求。
- 检验范围：本标准全部技术要求。
- 抽样规则：每批次（≤1000kg）随机抽1kg，不足按1000kg计。
- 复检规则：首次不合格则加倍抽样；仍不合格判不合格。
七、标志、包装、运输与贮存
- 标志：
- 铭牌内容：产品名称、规格、厂名、厂址、标准号、卫生许可证号、生产日期。
- 符合《涉及饮用水卫生安全产品标签说明书管理规范（2013）》。
- 包装：
- 运输：
- 贮存：
- 通风、阴凉、干净的库房，符合卫生部《生产企业卫生规范（2001）》。
核心要点总结
- 材质：三元乙丙橡胶（EPDM），专用于饮用水阀门密封。
- 核心性能：高拉伸强度（≥6MPa）、耐高温老化（200℃）、耐臭氧、低压缩变形。
- 卫生安全：严格执行饮用水接触材料卫生规范。
- 质量控制：出厂检验覆盖基础指标，型式检验全面验证性能。
- 应用场景：适用于高温、臭氧环境的供水系统密封需求。
此标准通过引用国标与行业规范，确保产品在物理性能、卫生安全及耐久性上满足严苛的饮用水应用场景要求。
