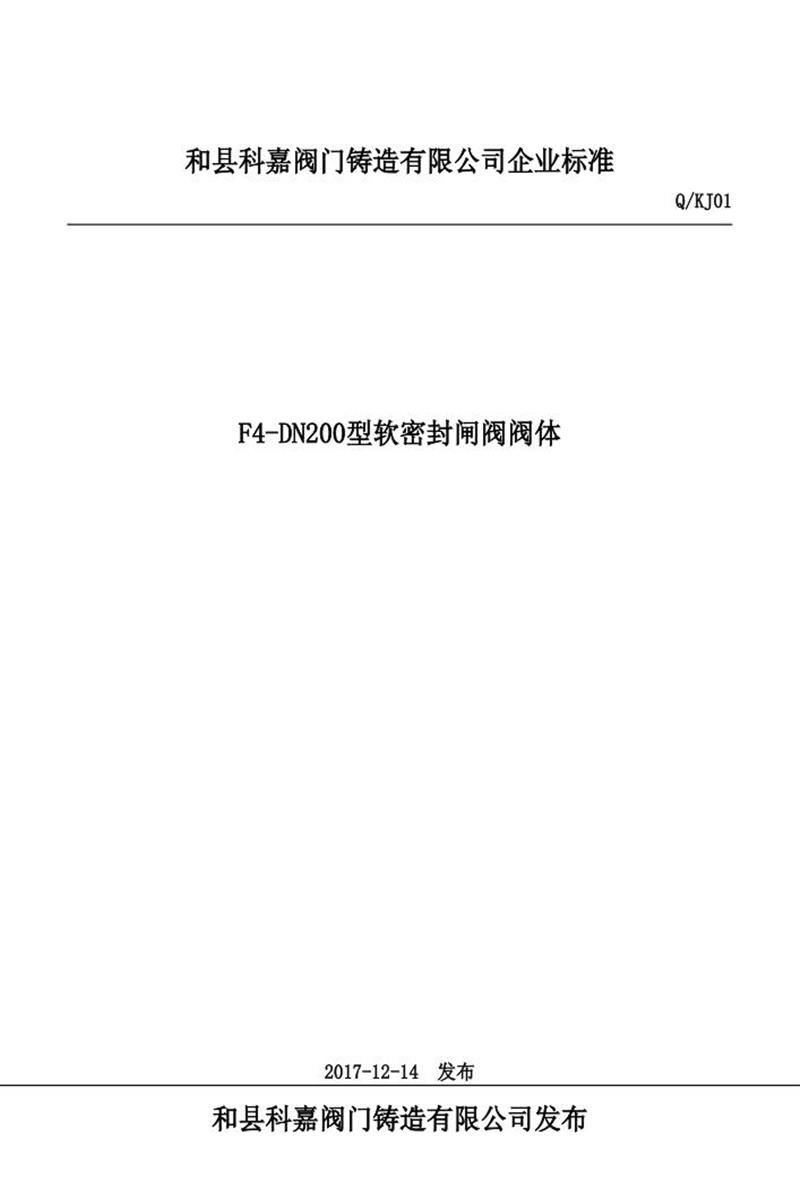

Q/KJ01 F4-DN200型软密封闸阀阀体

以下是其详细内容的总结：

1. ​​核心内容：产品技术规范​​

   • 这份标准的核心是为​​F4-DN200型软密封闸阀的阀体​​设定具体的、可测量的技术指标和要求。
   • 它详细规定了该阀体在制造和检验时必须满足的关键尺寸参数。

2. ​​企业自我承诺（重要声明）​​

   • ​​合规性：​​ 公司声明该标准的内容符合国家相关法律法规、强制性标准以及产业政策的要求。
   • ​​审批流程：​​ 标准是按照规定的内部程序，由​​企业法人代表批准发布​​的。
   • ​​产品符合性：​​ 公司承诺其生产的​​实际产品​​完全符合本标准中规定的所有技术要求。
   • ​​标准明示：​​ 产品的包装上会​​明确标注​​此企业标准编号（Q/KJ01）。
   • ​​责任声明：​​
     • 公司对​​公开信息的真实性、准确性、合法性​​负责。
     • 公司对​​本标准实施的所有后果承担全部法律责任​​。
   • ​​签署与日期：​​ 此声明由“和县科嘉阀门铸造有限公司”签署，发布日期为​​2017年12月14日​​。

3. ​​详细技术指标（共8项）​​
   标准规定了阀体8个关键尺寸的精确要求及其检测方法：

   指标序号	指标名称	指标要求 (单位: mm)	测试方法	备注
   ​​1​​	​​壁厚​​	​​8.100(±0.000) <= 壁厚 <= 7.800(±0.000)​​	卡尺	​​范围表述矛盾！​​ 下限(8.100) > 上限(7.800)。应为 7.800 <= 壁厚 <= 8.100 或类似。
   ​​2​​	​​结构长度​​	​​228.000(±0.000) <= 结构长度 <= 232.000(±0.000)​​	卡尺测量	即阀体两法兰端面之间的距离。
   ​​3​​	​​出水口位置​​	​​198.000(±0.000) <= 出水口位置 <= 202.000(±0.000)​​	卡尺测量	指出水口相对于参考点的距离。
   ​​4​​	​​法兰孔​​	​​23.500(±0.000) <= 法兰孔 <= 24.500(±0.000)​​	卡尺测量	指阀体法兰上螺栓孔的​​直径​​。
   ​​5​​	​​法兰孔中心距​​	​​293.000(±0.000) <= 法兰孔中心距 <= 297.000(±0.000)​​	卡尺测量	指法兰上两个对称螺栓孔的中心之间的距离（通常是中心圆直径）。
   ​​6​​	​​中口的孔深​​	​​30.000(±0.000) <= 中口的孔深 <= 32.000(±0.000)​​	卡尺测量	指阀体中间某特定孔（可能是填料函孔等）的深度。
   ​​7​​	​​丝牙的深度​​	​​27.000(±0.000) <= 丝牙的深度 <= 29.000(±0.000)​​	​​测量仪​​	指阀体上螺纹孔（如阀盖连接螺纹孔）的螺纹深度。
   ​​8​​	​​阀体的中心高​​	​​274.000(±0.000) <= 阀体的中心高 <= 274.420(±0.000)​​	卡尺测量	指阀体中心线（或关键轴线）相对于安装基准面的高度。公差极严。

   ​​关于指标要求的解读：​​

   • 所有指标都给出了​​精确的上下限范围​​（例如 228.000mm 到 232.000mm）。
   • 每个指标的上下限值后都标注了 (±0.000)。这通常表示该值是一个​​名义值​​，实际要求是​​必须严格落在给出的范围内​​，而不是在该名义值基础上再给一个正负公差。换句话说，这个范围本身已经包含了允许的公差带。
   • 指标1（壁厚）的表述存在明显的​​逻辑矛盾​​（下限值8.100大于上限值7.800），这很可能是文档中的笔误。实际含义应为 7.800 <= 壁厚 <= 8.100 或类似范围。

   ​​关于测试方法的解读：​​

   • ​​卡尺测量：​​ 这是最常用的测量方法，适用于大多数尺寸（指标1, 2, 3, 4, 5, 6, 8）。表明这些尺寸的公差要求相对常规。
   • ​​测量仪：​​ 仅用于指标7（丝牙的深度）。这可能意味着丝牙深度的测量需要更精密的工具（如深度千分尺、带深度测量头的螺纹规或专用检具），或者其测量方法有特殊性（如检测到螺纹底部）。

​​总结来说，这份企业标准Q/KJ01的核心内容是：​​

• ​​定义了一个具体产品：​​ F4-DN200型软密封闸阀的阀体。
• ​​包含企业责任声明：​​ 强调标准的合规性、内部审批、产品符合性承诺以及法律责任。
• ​​规定了详细的尺寸要求：​​ 列出了8个关键尺寸（壁厚、结构长度、出水口位置、法兰孔直径、法兰孔中心距、中口孔深、丝牙深度、阀体中心高）及其严格的允许范围。
• ​​指定了检测方法：​​ 主要使用卡尺测量，丝牙深度需用测量仪。
• ​​存在一处关键错误：​​ 壁厚指标的范围表述（下限>上限）存在明显矛盾，需按实际情况修正理解。

这份标准是企业对其产品质量控制的核心文件，用于指导生产、检验和保证产品的一致性。
