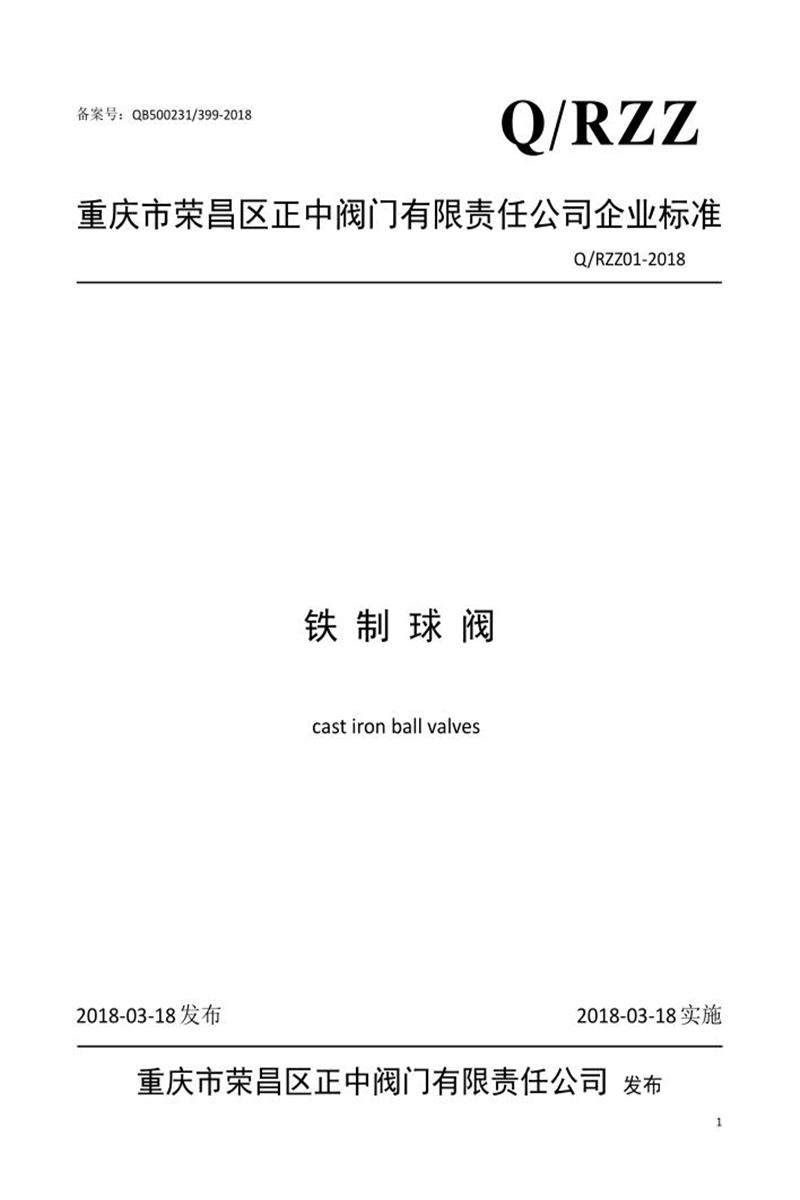

以下是重庆市荣昌区正中阀门有限责任公司企业标准 Q/RZZ01-2018《铁制球阀》 的详细内容总结：
一、标准基础信息
- 制定依据
- 依据《标准化法》，参照国家标准：
- GB/T 15185-1994《铁制和铜制球阀》
- GB/T 8464-1998《水暖用内螺纹连接阀门》
- 格式遵循 GB/T 1.1 和 GB/T 1.2 最新版。
- 适用范围
- 介质：水、非腐蚀性液体、空气。
- 连接方式：法兰连接、内螺纹连接。
- 公称尺寸：DN15~DN200。
- 公称压力：PN≤16（最大允许工作压力 1.6 MPa）。
- 工作温度：t < 100℃。
- 材质：灰铸铁制球阀。
二、产品分类与结构
- 结构形式
- 浮动式球阀（图1）：由阀体、球体、密封圈、阀杆、填料压盖组成。
- 连接形式
- 内螺纹连接（图2）：适用 DN15~DN100。
- 法兰连接（图3）：适用 DN15~DN200，密封面形式按 GB/T 12380 或 GB/T 4216。
- 手柄形式
- 阀体通道
三、主要技术参数
1. 尺寸规范
-
内螺纹连接球阀（表2）：
| DN |
L (mm) |
A (mm) |
B (mm) |
C (mm) |
公差 (mm) |
| 15 |
66 |
58 |
69 |
— |
±2.5 |
| 20 |
74 |
64 |
79 |
— |
±2.5 |
| ... |
... |
... |
... |
... |
... |
| 100 |
— |
195 |
— |
— |
±2.5 |
-
法兰连接球阀（表3）：
| DN |
L (mm) |
公差 (mm) |
| 15 |
130 |
±3.5 |
| 20 |
130 |
±3.5 |
| ... |
... |
... |
| 200 |
410 |
±3.5 |
注：L 值可根据用户需求调整，需在合同中注明。
2. 性能要求
- 强度与密封性（5.1）：
- 最大工作压力（表4）：
| 公称压力 PN |
温度 <100℃ |
| 16 |
1.6 MPa |
- 启闭灵活性（5.5）：
- 外观质量（5.6）：
四、材料与制造要求
- 铸件质量（5.7）：
- 不得有裂纹、冷隔等缺陷；禁止焊补、锤击或浸渍堵漏。
- 浇口、冒口需清理干净。
- 螺纹要求（5.4）：
- 管螺纹表面粗糙度 Ra ≤ 12.5 μm，符合 GB/T 3287-82。
五、试验与检验方法
- 试验标准（6.1）：
- 壳体强度及密封试验按 GB/T 13927 执行。
- 检测方法：
- 粗糙度：对比标准块或电动轮廓仪（争议时）。
- 外观/螺纹：目测检查。
- 启闭灵活性：手动操作三次。
- 尺寸检测：游标卡尺。
六、检验规则
1. 交收检验（7.3）
- 抽样方案：GB/T 2828.1，一般水平 II，二次正常抽样。
- 检验项目（表5）：壳体试验、密封试验。
- 合格质量水平（AQL）：
2. 型式检验（7.4）
- 触发条件：新产品定型、工艺重大变更、定期周期检验等。
- 抽样方案：GB/T 2829，判别水平 I，一次抽样。
- 样本数量：内螺纹阀 5 只，法兰阀 3 只。
- 检验项目（表5）：
| 项目 |
RQL |
| 壳体/密封试验 |
30 |
| 外观/尺寸/启闭 |
65 |
- 不合格处理：可返修后重新提交。
七、包装与标志
- 标志（8.1）：
- 包装/运输/贮存（8.2）：
- 按 JB/T 7928 执行，确保防潮、防撞。
八、引用标准清单
关键引用标准包括：
- 试验类：GB/T 13927、GB/T 8464-2008
- 尺寸类：GB/T 1047（DN）、GB/T 1048（PN）
- 材料类：GB/T 12226（灰铸铁）、GB/T 9440（可锻铸铁）
- 检验类：GB/T 2828.1（交收）、GB/T 2829（型式）
- 型号编制：JB 308-2004
总结：该标准系统规定了铁制球阀的设计、材料、制造、检测及验收全流程，重点强调 密封性能（全数检验）、铸件缺陷零容忍及用户定制尺寸的灵活性，适用于水暖及低压工业管道系统。
