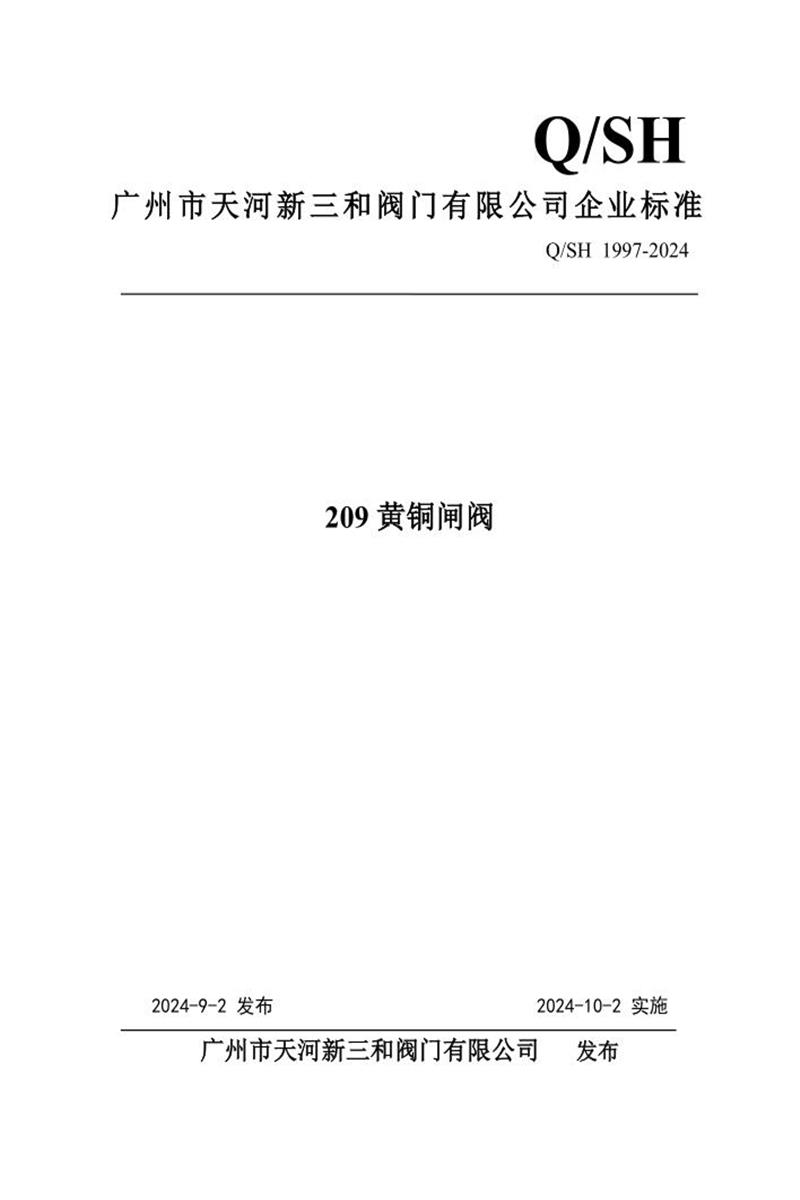

以下是广州市天河新三和阀门有限公司企业标准 Q/SH 1997-2024《209黄铜闸阀》 的详细内容总结：
一、标准基本信息
- 标准名称：209黄铜闸阀
- 标准编号：Q/SH 1997-2024
- 发布日期：2024年9月2日（首次发布）
- 提出与归口单位：广州市天河新三和阀门有限公司
- 主要起草人：钟俊英
- 依据规范：按GB/T 1.1-2020《标准化工作导则》起草
二、适用范围
- 适用产品：209黄铜闸阀
- 工作条件：
- 公称压力：1.6 MPa
- 工作介质：水
- 工作温度：0℃ ≤ t ≤ 150℃
- 公称通径范围：
三、规范性引用文件
- 关键标准：
- GB/T 12220《通用阀门标志》
- GB/T 12221《通用阀门结构长度》
- GB/T 13927-2022《工业阀门压力试验》
- JB/T 308《阀门型号编制方法》
- JB/T 7928《工业阀门供货要求》
- 引用规则：注日期版本仅适用该版本；未注日期引用最新版（含修改单）。
四、产品分类与规格
- 分类方式：
- 公称压力：PN16
- 连接方式：内螺纹连接
- 控制方式：手轮控制
- 型号编制：按JB/T 308执行。
- 结构与基本尺寸（见表1）：
| 公称通径 (DN) |
英寸 (d1) |
外径 (D/mm) |
厚度 (t/mm) |
长度 (L/mm) |
高度 (H/mm) |
扳手尺寸 (S/mm) |
| DN15 |
1/2" |
13 |
12.5 |
44 |
69.5 |
25.5 |
| DN20 |
3/4" |
17 |
14 |
48 |
74 |
31 |
| DN25 |
1" |
19.5 |
15.5 |
54 |
82 |
37.5 |
| DN32 |
1¼" |
26 |
16 |
57 |
99 |
47 |
| DN40 |
1½" |
35 |
17 |
62 |
115 |
53.5 |
| DN50 |
2" |
43.5 |
18.5 |
68 |
133 |
65.5 |
| DN65 |
2½" |
60 |
21 |
80 |
176 |
83 |
| DN80 |
3" |
72 |
21 |
90 |
200 |
97 |
| DN100 |
4" |
88 |
23 |
96 |
241 |
122 |
五、技术要求
- 执行标准：所有要求（材料、压力/温度额定值等）必须符合 GB/T 13927-2022《工业阀门压力试验》 的规定。
六、试验方法
- 依据标准：按 GB/T 13927-2022 进行压力试验及其他性能测试。
七、检验规则
- 检验分类：
- 出厂检验：每台阀门必检。
- 型式检验：覆盖全部项目（见表2）。
- 检验项目（表2）：
| 检验项目 |
出厂检验 |
型式检验 |
| 型号 |
- |
√ |
| 基本尺寸 |
- |
√ |
| 压力/温度额定值 |
- |
√ |
| 材料 |
- |
√ |
| 装配质量 |
√ |
√ |
| 标志、包装 |
- |
√ |
- 型式检验触发条件：
- 新产品投产、原材料/工艺变更、停产半年复产、年度例行检验、国家质检要求。
- 判定规则：
- 出厂检验：单台不合格则判不合格；可加倍复检，复检仍不合格则整批拒收。
- 型式检验：任一项目不合格即判产品不合格。
八、标志、包装、运输与贮存
- 标志要求：符合 GB/T 12220（需标注阀门参数、制造商等）。
- 包装与储运：
- 执行 JB/T 7928 规定，确保防潮、防震、防碰撞。
- 贮存环境需干燥通风，避免腐蚀性介质。
九、核心特点
- 针对性：专为水介质设计，适用于中低压管道系统。
- 标准化：严格引用国家/行业标准，确保兼容性与质量可控性。
- 检验体系：分层检验（出厂/型式）覆盖全生命周期质量控制。
此总结涵盖标准的技术参数、检验流程、尺寸规范及质量要求，适用于生产、质检及采购环节的参考。
