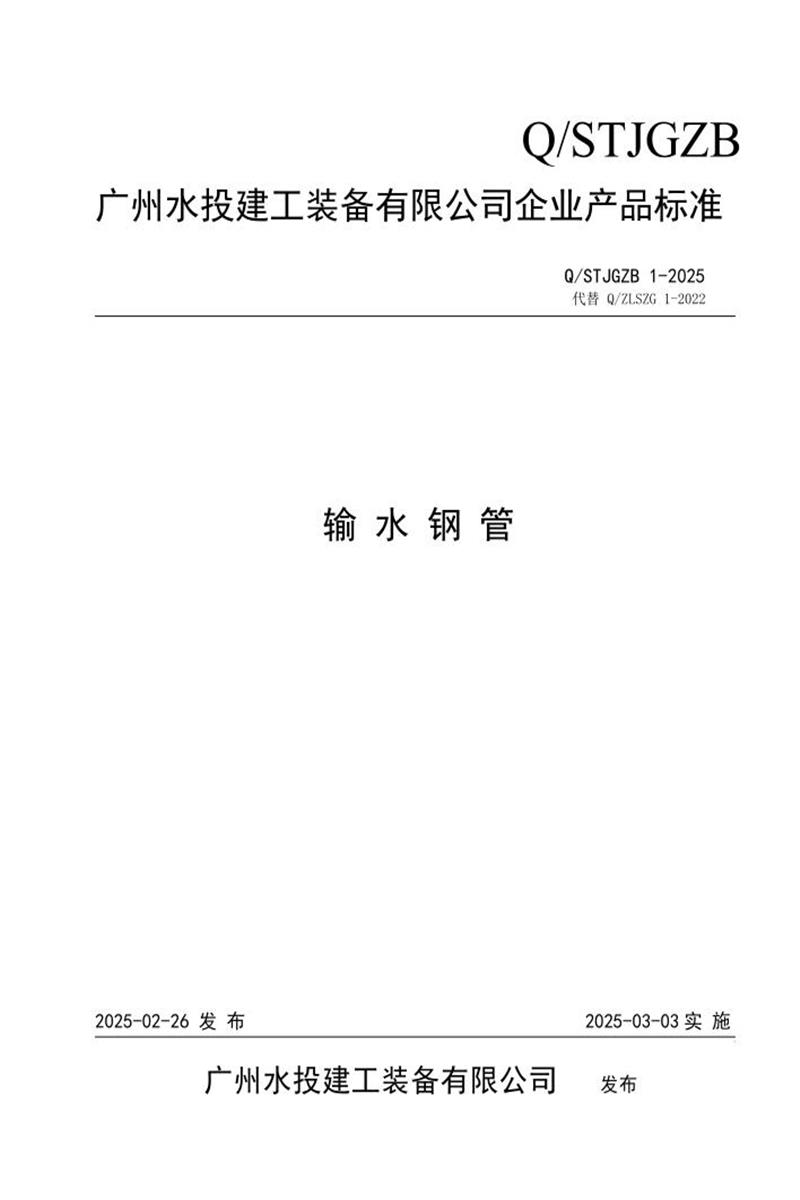

广州水投建工装备有限公司企业产品标准 Q/STJGZB 1-2025《输水钢管》 的详细内容总结：
一、标准基本信息
- 标准编号：Q/STJGZB 1-2025
- 替代标准：Q/ZLSZG 1-2022
- 适用范围：
- 静水压力 0.4 MPa~1.5 MPa，公称口径 100 mm~6500 mm 的直缝焊接钢管（平口型，代号 P）。
- 公称口径 600 mm~2500 mm 的球形承插式焊接钢管（代号 Q）。
- 用于无腐蚀/磨损作用的地下输水管道。
二、产品分类与规格
1. 分类
- 平口焊接钢管（P）：两端平直，焊接连接（图1）。
- 球形承插式焊接钢管（Q）：承口端（D₂）和插口端（D₁）为球面设计，便于安装（图2）。
2. 尺寸要求
- 长度（L）：2000 mm~12000 mm。
- 外径（D）与壁厚（t）：
- 平口管：详见表1（如DN100：D=108mm，t=4~6mm）。
- 球形管：详见表2（如DN600：D=630mm，t=8mm）。
- 尺寸允许偏差（表3）：
- 外径：平口管端±3.5mm（DN≤600）或±0.005D（DN>600）；球形管直身段±0.006D。
- 圆度：管端≤0.005D，其他部位≤0.01D。
- 壁厚：±0.1t。
3. 防腐层要求
- 外防腐层：
- 环氧煤沥青涂料（表4）：分普通级（≥0.30mm）、加强级（≥0.40mm）、特加强级（≥0.60mm）。
- 管端预留：平口管100~150mm，球形管250~350mm（仅涂可焊性临时涂料）。
- 内防腐层：
- 水泥砂浆（表5）：厚度4~18mm（随管径增大），抗压强度≥30MPa，允许裂缝≤0.8mm。
- 液体环氧涂料（表6）：普通级≥0.20mm、加强级≥0.30mm、特加强级≥0.45mm。
- 卫生要求：生活饮用水管道需符合国家卫生安全规范（2001）。
三、技术要求
1. 材料
- 板材采用 GB/T 700（Q195/Q215/Q235）或 GB/T 1591（Q355），符合 GB/T 709 尺寸要求。
2. 制造工艺
- 焊接方式：埋弧自动焊（管径>800mm需双面焊），坡口按 GB/T 985.1/2。
- 焊缝质量（表7）：
- 无裂纹、气孔、咬边（深度≤0.5mm，总长≤焊缝10%）。
- 错边量≤0.2t且≤2mm。
- 拼接限制：每节钢管最多2块钢板拼接（最小宽度：DN≥600时>300mm，DN<600时>100mm）。
- 焊缝布置：纵向焊缝错开≥300mm（DN≥600）或≥100mm（DN<600）。
四、试验与检验
1. 试验方法
- 力学性能：拉伸试验（GB/T 228.1，抗拉强度≥375MPa，伸长率≥15%）。
- 水压试验（GB/T 241）：试验压力≥（工作压力+0.5）MPa且≥1.0MPa，稳压≥2分钟无渗漏。
- 无损检测：射线（GB/T 3323，验收等级≥3级）或超声（GB/T 11345/29712，B级≥2级）。
- 防腐层检测：
- 厚度（测厚仪）、电火花试验（普通级2kV、加强级2.5kV、特强级3kV）。
- 水泥砂浆裂缝/空鼓（轻锤敲击，空鼓≤2处/m²且≤100cm²）。
2. 检验规则
- 出厂检验：逐根检查尺寸、焊缝外观、防腐层外观及水压试验；抽检5%其他项目。
- 型式检验：新产品定型、工艺重大变更、年度例行检验时进行（抽样2~4根）。
- 判定规则：不合格项可加倍复检；卫生要求不合格直接判废。
五、标志、包装与贮存
- 标志：管体外壁标注企业名称、标准号、长度、生产日期及编号。
- 包装：通常无包装，特殊需求需协商。
- 运输：
- 吊装时钢丝绳需套胶管或包裹软垫，防止损伤防腐层。
- DN≥2000mm管需加十字支撑防变形。
- 贮存：
- 堆放场地平整，底层垫三角木块，层数按口径限定（DN≥1800mm限1层）。
- 水泥砂浆内衬管需洒水养护28天（每日2~3次）。
六、其他
- 修订说明：主要更新企业名称（原“广州市自来水制管有限公司”）。
- 历史版本：自2000年首次发布，历经9次修订（最新2025年2月）。
总结：该标准全面规定了输水钢管的技术参数、制造工艺、检测方法及质量要求，适用于地下输水工程，重点关注焊接质量、防腐性能及几何精度，确保管道安全可靠。
