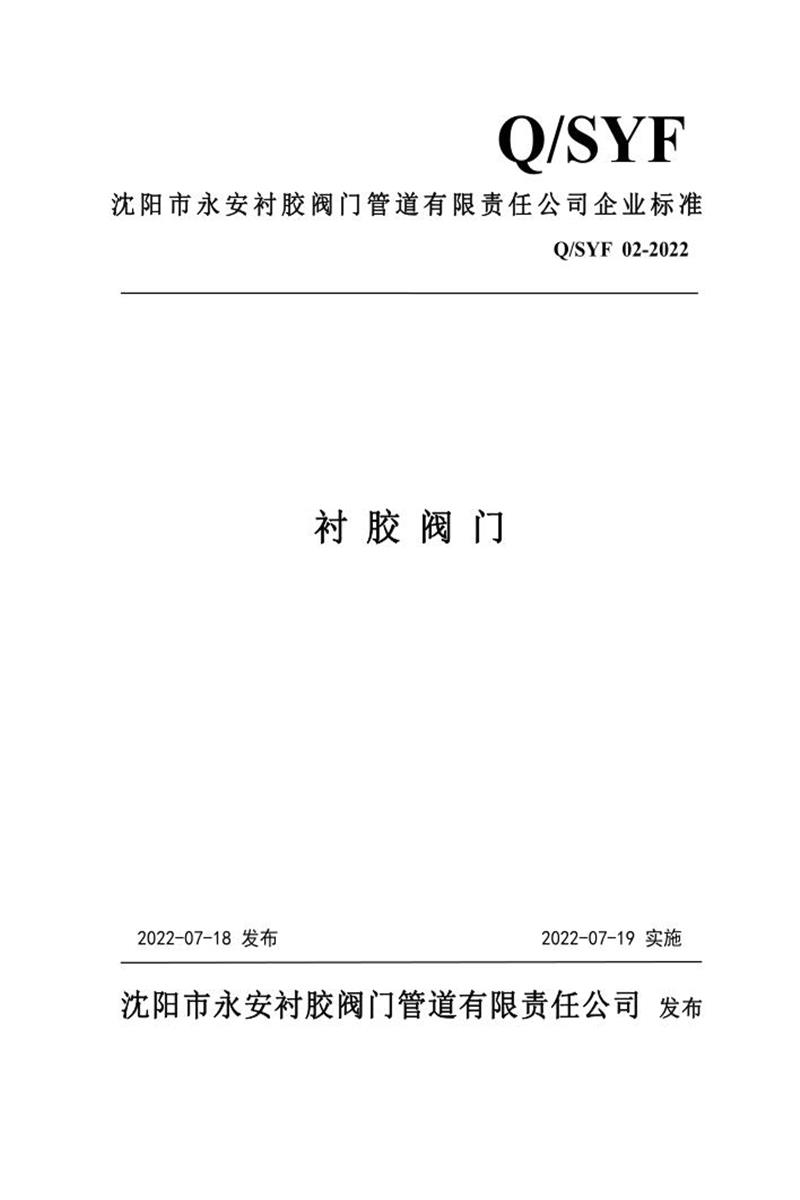

以下是沈阳市永安衬胶阀门管道有限责任公司企业标准 Q/SYF 02-2022《衬胶阀门》 的详细内容总结：
1. 范围
- 适用产品：衬胶闸阀、衬胶调节阀、衬胶截止阀、衬胶止回阀、耐磨闸阀、胶管阀、球型换向止回阀。
- 技术参数：
- 公称压力（PN）：0.25 MPa ~ 4.0 MPa
- 公称直径（DN）：40 mm ~ 1200 mm
- 介质温度：≤ 75°C
- 适用介质：含颗粒的矿浆或腐蚀性介质。
- 功能：截流、流量调节、止回、疏通。
2. 规范性引用文件
引用20项国家标准（GB/T）和行业标准（JB/T、HG/T），包括：
- 材料与性能：GB/T 528（橡胶拉伸性能）、GB/T 531.1（硬度）、GB/T 1689（耐磨性）等。
- 阀门规范：GB/T 12221（结构长度）、GB/T 12224（壁厚）、GB/T 13927（压力试验）等。
- 其他：GB/T 9119（法兰）、JB/T 106（涂漆）、JB/T 7928（供货要求）等。
3. 产品分类
按结构分为7类：
衬胶闸阀、衬胶调节阀、衬胶截止阀、衬胶止回阀、耐磨闸阀、胶管阀、球型换向止回阀。
4. 技术要求
4.1 设计与制造
4.2 结构长度
4.3 焊接
4.4 壁厚
- 符合 GB/T 12224，壁厚根据内径和公称压力查表确定（详见表1，共71行×14列数据）。
4.5 法兰
4.6 外观
4.7 压力试验
-
壳体试验（GB/T 13927）：
| PN范围 |
试验介质 |
试验压力 |
| <0.25 MPa |
液体 |
0.1 MPa + 20℃最大允许工作压力 |
| ≥0.25 MPa |
液体 |
20℃最大允许工作压力的1.5倍 |
| 持续时间：DN≤50（15s），DN65~200（60s），DN≥250（180s）。 |
|
|
-
密封/上密封试验：
| DN范围 |
试验压力（液体） |
密封试验最短持续时间 |
| ≤80 mm |
20℃最大允许工作压力的1.1倍 |
10~15s（弹性密封） |
| 100~200 mm |
≤5 MPa时同上；>5 MPa时仅液体试验 |
15~30s |
| ≥250 mm |
同上 |
20~120s |
4.8 耐磨橡胶衬里物理性能
| 序号 |
项目 |
单位 |
限值 |
| 1 |
硬度（邵尔A型） |
度 |
60~70 |
| 2 |
阿克隆磨耗减量 |
cm³/1.61 km |
≤0.20 |
| 3 |
热空气老化（70℃×72h） |
%（拉伸强度降低率） |
≤10 |
| 4 |
橡胶与钢板90°剥离强度 |
kN/m |
≥10 |
| 5 |
300%定伸应力 |
MPa |
≥10 |
| 6 |
拉伸强度 |
MPa |
≥16.5 |
| 7 |
扯断伸长率 |
% |
≥600 |
4.9 涂漆
5. 试验方法
- 橡胶性能：硬度（GB/T 531.1）、磨耗（GB/T 1689）、老化（GB/T 9871）、粘合强度（GB/T 7760）等。
- 阀门测试：
- 焊接（GB/T 985.1）、法兰尺寸（GB/T 9119）、水压试验（GB/T 13927）。
- 结构长度（GB/T 12221）、壁厚（GB/T 12224）、标志（GB/T 12220）、涂漆（JB/T 106）。
6. 检验规则
6.1 检验分类
- 出厂检验：每台必检，项目包括外观、开启/关闭性能、结构长度、壁厚、法兰、涂漆。
- 型式检验：
- 触发条件：新产品投产、材料/结构变更、停产恢复、年度例行、监管要求。
- 抽样：出厂合格品中抽3台。
- 项目：外观、开启/关闭性能、橡胶衬里物理性能（4.8）。
6.2 判定规则
- 型式检验全部合格则通过；若不合格，加倍抽样复检，仍不合格则判该批产品不合格。
7. 标志、包装、运输、贮存
7.1 产品标志（GB/T 12220）
- 内容：型号、名称、适用温度、PN/DN、厂名、出厂日期。
7.2 包装箱标志
- 内容：厂名地址、产品信息、包装尺寸/重量、贮运条件。
7.3 使用说明书（GB/T 9969.1）
- 内容：产品参数、功能说明、安装指南、维护保养、注意事项、售后服务。
7.4 包装
- 每台独立包装，含 合格证（名称、型号、检验员、日期）、装箱清单、说明书。
7.5 运输
7.6 贮存
8. 供货要求
- 符合 JB/T 7928（工业阀门供货通用要求）。
核心要点总结：该标准系统规定了衬胶阀门的分类、设计、材料性能、检测方法及质量控制流程，重点涵盖 压力试验标准（4.7）、橡胶衬里物理性能（4.8） 及 检验规则（第6章），确保阀门在腐蚀性/颗粒介质下的可靠性和耐久性。
