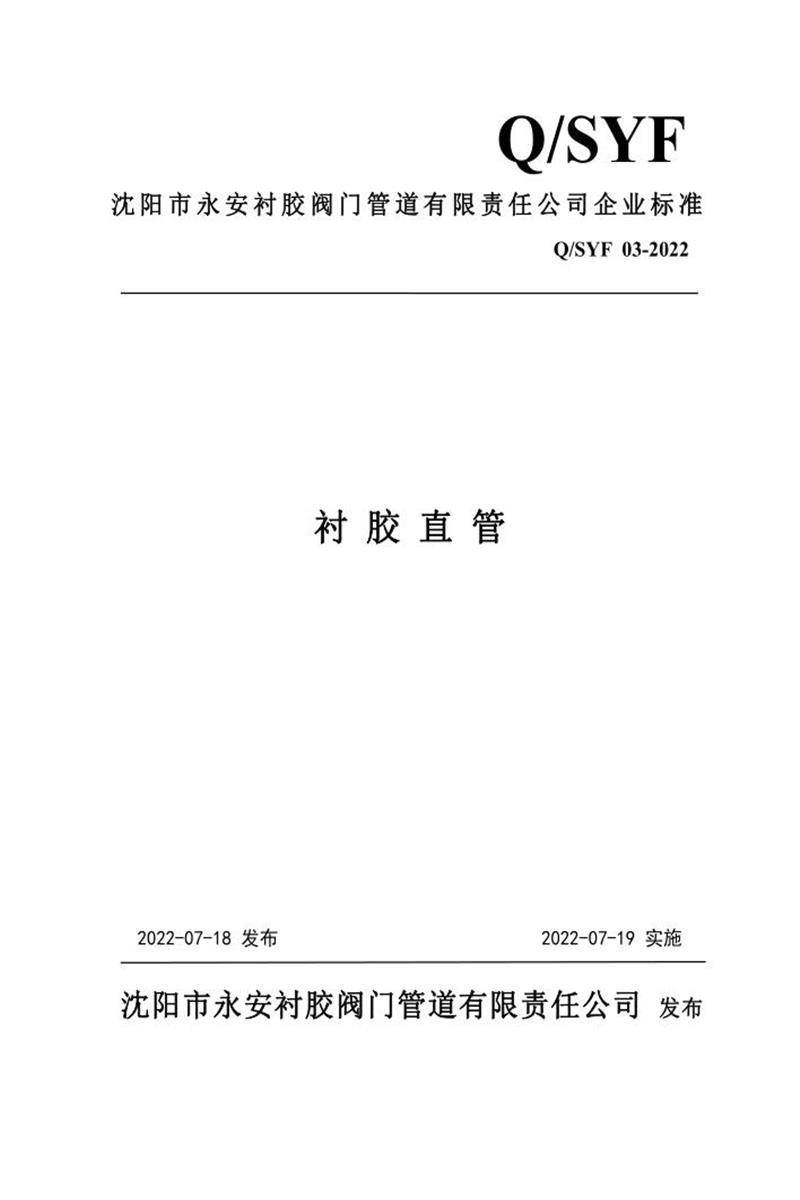

Q/SYF 03-2022 衬胶直管

以下是Q/SYF 03-2022《衬胶直管》企业标准的主要内容总结：

​1. 标准基本信息​

• ​标准号​：Q/SYF 03-2022
• ​发布单位​：沈阳市永安衬胶阀门管道有限责任公司
• ​首次发布​：本标准为首次制定
• ​适用范围​：
  • 公称压力：1.0–11.0 MPa（Class 150–600 Lb）
  • 公称直径：DN40–DN1000（NPS 1/2–40）
  • 介质温度：≤75℃
  • 适用介质：含颗粒矿浆或腐蚀性介质的输送管道

​2. 规范性引用文件​

引用19项国家标准（GB/T）和化工行业标准（HG/T），包括：

• ​材料标准​：GB/T 8163（无缝钢管）、GB/T 3091（焊接钢管）
• ​试验方法​：GB/T 531.1（硬度）、GB/T 1689（耐磨性）、GB/T 7760（粘合强度）等
• ​法兰标准​：GB/T 9124.1/2（钢制管法兰）
• ​其他​：GB/T 13927（压力试验）、GB/T 12220（标志）等

​3. 产品分类与型号​

• ​结构形式​：
  • 双法兰衬胶直管
  • 单法兰衬胶直管
• ​压力系列​：
  • PN系列：10/16/25/40/63/100
  • Class系列：150/250/300/400/600

​4. 技术要求​

​​(1) 钢管要求​

• ​材质与尺寸​：
  • 无缝钢管符合GB/T 8163，焊接钢管符合GB/T 3091。
  • 外径/壁厚允许偏差按引用标准执行（详见表1-4）。
  • 单位长度理论重量计算公式：钢密度7.85 kg/dm³（表1含完整参数）。
• ​法兰标准​：
  • 参照GB/T 9124.1或GB/T 9124.2，或按合同约定。

​​(2) 制造工艺​

• ​焊接要求​：坡口加工符合GB/T 985.1。
• ​外观要求​：内外表面清洁光滑，无缩孔、划伤、杂质等缺陷。

​​(3) 性能要求​

• ​水压试验​：
  • 试验压力≥1.5倍设计压力（公式： pT​=1.5p⋅S1​/S2​ ）。
  • 保压时间≥10分钟，试验流体为洁净水（氯离子≤50mg/L）或合同指定液体。
• ​橡胶衬里物理性能​：

  项目	单位	限值
  硬度（邵尔A）	度	55±5
  阿克隆磨耗减量	cm³/1.61km	≤0.20
  70℃×72h老化拉伸强度降低率	%	≤10
  橡胶与钢板剥离强度	kN/m	≥10
  300%定伸应力	MPa	≥10
  拉伸强度	MPa	≥16.5
  扯断伸长率	%	≥600

​5. 试验方法​

• ​橡胶衬里​：按引用标准测试硬度、耐磨性、老化性等。
• ​钢管尺寸​：按GB/T 17395（壁厚）、GB/T 12459（偏差）检测。
• ​水压试验​：按GB/T 13927执行。

​6. 检验规则​

• ​出厂检验​：
  • 逐件检验外观、尺寸、水压试验。
  • 合格后签发合格证。
• ​型式检验​：
  • 触发条件：新产品投产、材料变更、停产复产、年检、监管要求。
  • 抽样：3件合格品，检验项目覆盖所有技术要求。
• ​判定规则​：
  • 型式检验不合格时加倍抽样复检，仍不合格则判批次不合格。

​7. 标志、包装与贮运​

• ​标志内容​：
  • 公称压力/直径、厂名、日期、GB/T 12220要求信息。
• ​包装要求​：
  • 外包装含合格证、装箱单、使用说明书（按GB/T 9969.1）。
• ​运输要求​：
  • 禁止抛掷，防雨防潮，避免剧烈冲击。
• ​贮存条件​：
  • 清洁通风库房，避免阳光暴晒、雨淋及腐蚀性物质共存。

​8. 供货要求​

• 按JB/T 7928（阀门供货要求）执行。

​关键点总结​

1. ​材料合规​：钢管、法兰必须符合国标或合同约定。
2. ​性能核心​：橡胶衬里需满足6项物理指标（耐磨/粘合/抗老化等）。
3. ​安全验证​：水压试验压力计算和操作流程严格。
4. ​质量管控​：出厂检验全检，型式检验覆盖全项目。
5. ​可追溯性​：标志与文件需完整（合格证/说明书/包装标识）。

此标准系统规范了衬胶直管的设计、生产、检验全流程，适用于腐蚀性/磨蚀性介质输送场景。
