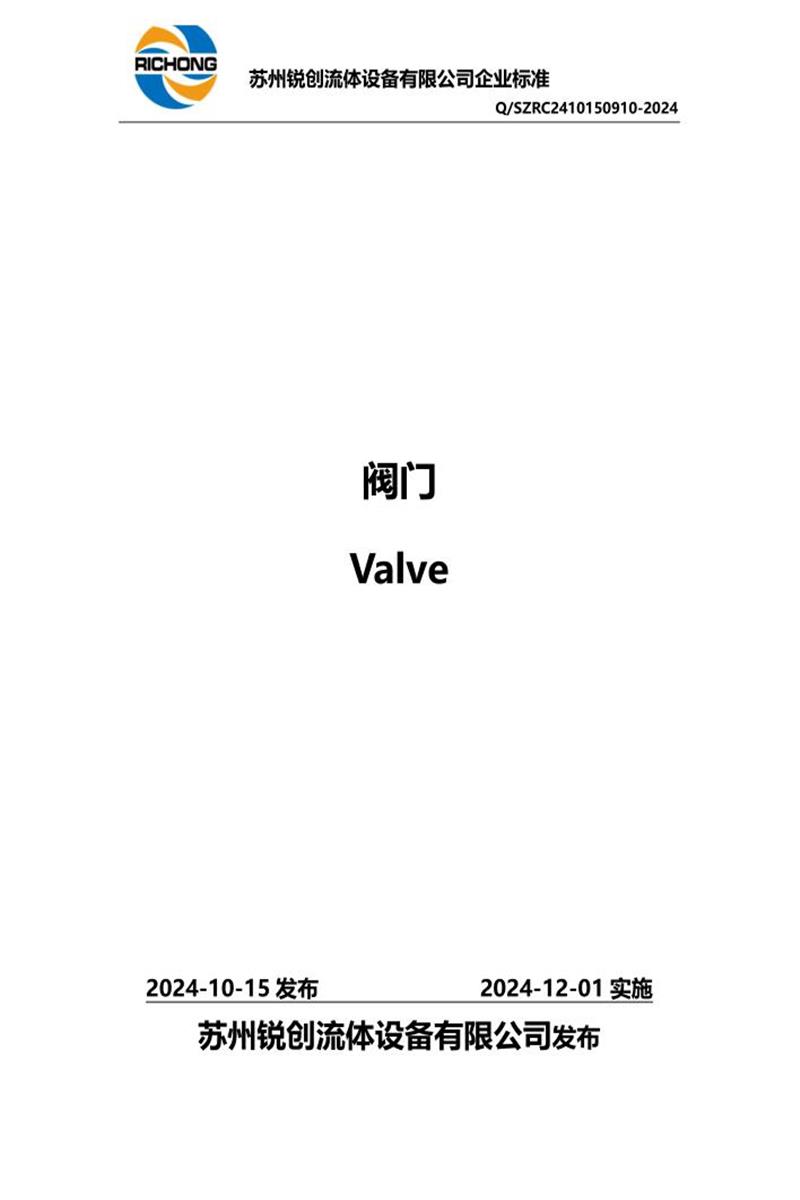

苏州锐创流体设备有限公司企业标准 Q/SZRC2410150910-2024《阀门》 的详细内容总结：
一、标准基本信息
- 标准名称：阀门（Valve）
- 标准编号：Q/SZRC2410150910-2024
- 起草依据：
- JB/T 8692-2013《烟道阀门》
- GB/T 1.1-2009《标准化工作导则》
- 适用范围：废气处理系统中的烟气阀门、通风阀门、高温阀门。
- 起草单位：法比亚阀门工业（苏州)有限公司（注：标准封面与前言单位名称不一致）。
- 主要起草人：黄东红、梁秉华
二、阀门核心参数
1. 驱动类型
| 类型 |
执行机构 |
操作方式 |
| 手动 |
手柄/涡轮蜗杆 |
人力操作 |
| 气动 |
气动执行器 |
压缩空气驱动 |
| 电动 |
电动执行器 |
电源驱动 |
2. 型号表示方法
- 基本型号：由阀门类型代号、驱动方式代号、连接形式代号组成。
- 辅助型号：公称压力、阀体材料、密封材料代号。
（示例图示未完整显示，需参考原图）
3. 公称通径（DN）
共 29个规格：150 ~ 2600mm（涵盖150、200、250……2600mm等）。
三、结构形式与尺寸参数
1. 结构形式图示
- 手动阀门（图1）：法兰连接，带手柄/涡轮装置。
- 气动阀门（图2）：法兰连接，配气动执行器。
- 电动阀门（图3）：法兰连接，配电动执行器。
2. 尺寸参数表（部分关键数据）
| DN (mm) |
PCD (mm) |
螺栓数量 (N) |
孔径 (φC/mm) |
长度 (L/mm) |
| 150 |
225 |
8 |
18 |
140 |
| 500 |
600 |
20 |
22 |
140 |
| 1000 |
1120 |
28 |
30 |
200 |
| 2600 |
2595/2740 |
60 |
36 |
300 |
- 注：DN ≥ 800mm 时，长度L增至200~300mm；DN=2600mm的PCD存在两个数值（可能为笔误）。
四、基本使用条件
| 项目 |
要求 |
| 环境温度 |
-20℃ ~ 65℃ |
| 介质 |
污水处理、空调通风、VOCs系统、发动机废气等 |
| 操作要求 |
|
| - 手动阀门 |
人力可轻松启闭，动作顺畅 |
| - 气动/电动阀门 |
执行器接收电气指令后正常启闭 |
| 质量保证 |
1年内因制造质量问题导致故障，厂家负责维修或更换（需用户遵守保管/安装规范） |
五、技术要求
1. 泄漏等级
| 等级 |
A级 |
B级 |
C级 |
D级 |
| 泄漏率 |
≤0.3% |
≤0.5% |
≤1.0% |
无要求 |
- 说明：泄漏率 = 实际泄漏量 / 阀门最大流量。
2. 外观与动作要求
- 外观：表面光洁、零件完整、标志清晰。
- 动作：运动部件灵活无卡阻。
六、试验方法
1. 动作检验
- 操作次数：手动启闭1次 + 驱动方式启闭3次（空载状态）。
- 合格标准：启闭正常无卡滞。
2. 密封检验
- 测量工具：塞尺或游标卡尺。
- 测量点要求：
| DN (mm) |
测量点数量 |
角度间隔 |
| <1000 |
4点 |
90° |
| 1000~2000 |
6点 |
90°（疑为60°笔误） |
| 2100~2600 |
8点 |
90°（疑为45°笔误） |
- 合格标准：
- 塞尺法：塞尺不能通过间隙（不得弯曲）。
- 卡尺法：实测间隙 ≤ 表6规定值（如DN150~250的A级间隙≤0.15mm）。
3. 标志与铭牌检查
- 阀体标志：目测内容完整性。
- 铭牌内容：目测信息清晰度。
七、检验规则
- 出厂检验项目（每台必检）：
| 项目 |
依据条款 |
试验方法 |
| 动作测试 |
5.3 |
6.1 |
| 密封检验 |
5.1 |
6.2 |
| 外观与标志 |
5.2 |
6.3、6.4 |
- 合格标准：全部项目达标方可出厂。
八、包装运输与贮存
- 包装要求：
- 安全牢固，内部防锈防损。
- 附件、备件、文件（合格证、说明书、备件清单）需封装于防水袋中。
- 运输要求：
- 贮存条件：
- 仓库环境：空气流通、湿度≤90%、温度-25℃~+65℃。
九、标准附录
- 图表索引：
- 图1：手动阀门结构
- 图2：气动阀门结构
- 图3：电动阀门结构
- 表5：密封检测点要求
- 表6：间隙尺寸分级（按DN与泄漏等级）
- 表7：出厂检验项目表
关键点说明
- 尺寸覆盖广：DN从150mm至2600mm，满足大型工业需求。
- 泄漏分级严格：A级要求≤0.3%，适用于高密封场景。
- 检测可操作性强：明确塞尺/卡尺的使用方法和合格阈值。
- 文件矛盾点：
- 封面起草单位为“苏州锐创”，前言中为“法比亚阀门”，需确认一致性。
- DN=2600mm的PCD值存在两个数据（2595/2740），需核实。
此标准系统规范了阀门的设计、制造、检验全流程，适用于工业废气处理领域的高温、腐蚀性介质环境。
