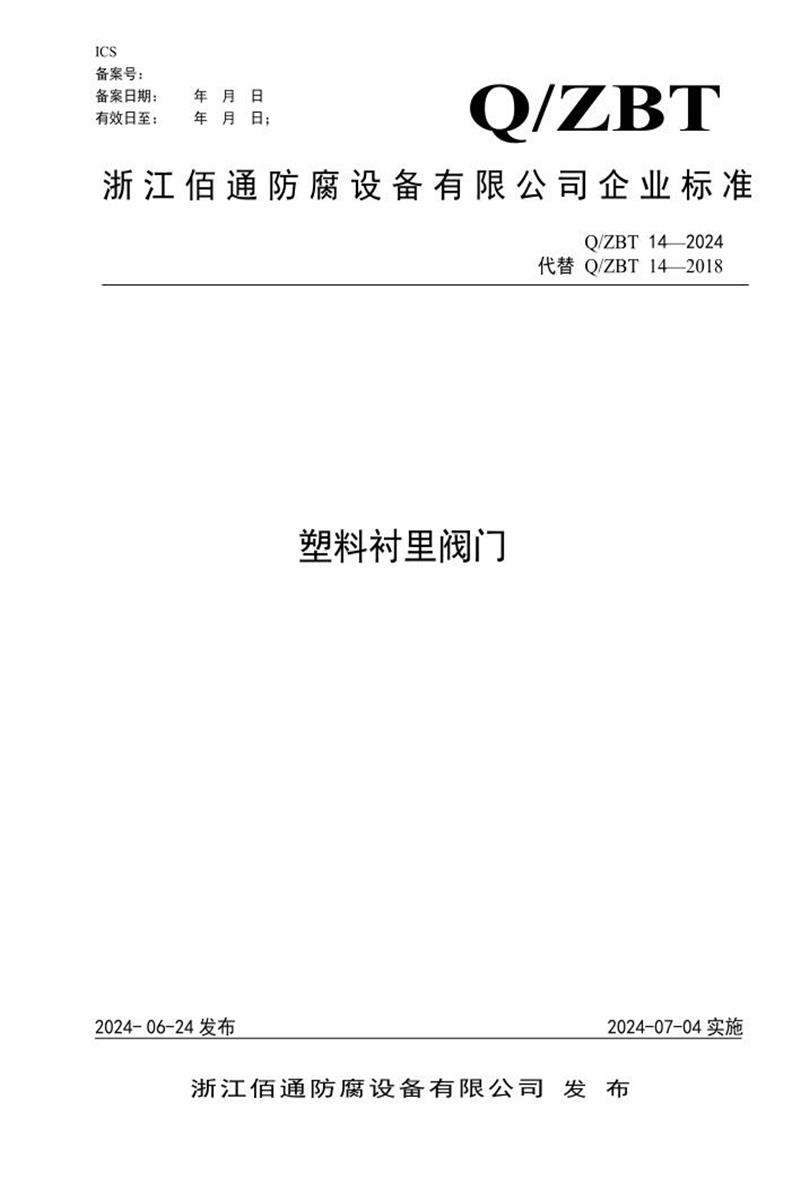

浙江佰佰通防腐设备有限公司企业标准 Q/ZBT 14-2024《塑料衬里阀门》 的详细内容总结：
1. 标准范围
- 适用产品：塑料衬里阀门（钢衬阀门），包括 蝶阀、球阀、隔膜阀、旋塞阀、止回阀 五类。
- 公称压力：PN4~PN10。
- 公称尺寸：
- 蝶阀：DN50~DN600（对夹/法兰连接）
- 球阀/旋塞阀：DN15~DN200（法兰连接）
- 隔膜阀：DN15~DN300（法兰连接）
- 止回阀：DN25~DN300（法兰/对夹连接）
- 适用介质：一般性及强腐蚀性介质（熔融碱金属、元素氟、芳香烃除外）。
2. 核心技术要求
结构参数
- 连接方式：法兰（GB/T 9124.1）或对夹连接。
- 结构长度：符合 GB/T 12221（详见附录A）。
- 流道尺寸：
- 蝶阀阀座流道最小直径（表3，如 DN100≥94mm）。
- 球阀阀体通道最小直径（表4，缩径/不缩径）。
- 衬里层：
- 材料：PPH、RPP、PE、PO、PVDF、FEP、PFA、PTFE。
- 厚度：DN15~600 对应 2.5~5.5mm（公差 0~+1.0mm），见表5。
- 表面要求：平整光滑，无起层、变色等缺陷。
性能要求
- 承压壳体：
- 最小壁厚（附录A），需通过 1.5倍公称压力 试验。
- 禁止因钻孔/焊接导致壁厚低于最小值。
- 密封性：
- 壳体试验：无渗漏（GB/T 13927）。
- 密封试验：无可见泄漏（GB/T 13927）。
- 特殊设计：
- 防静电结构：电阻 ≤10Ω（DN＞50需球体/阀杆/阀体导电）。
- 耐火设计：按 JB/T 6899 试验（若合同要求）。
- 真空试验：衬里层无变形、拉裂（表14，真空度 0.04~0.07MPa）。
- 操作要求：
- 启闭灵活无卡阻，手轮顺时针关闭，带开关方向标识。
- 蝶阀/球阀/旋塞阀需有限位机构。
材料要求
- 基体材料：
- 灰铸铁（GB/T 12226）、碳钢（GB/T 12229）、不锈钢（GB/T 12230）等。
- 衬里材料：
- PTFE 符合 HG/T 2902，FEP 符合 HG/T 2904，PE 符合 GB/T 11115 等。
- 物理性能（如 PVDF 拉伸强度 ≥45MPa，表13）。
3. 试验与检验
试验方法
- 压力试验：壳体强度 + 密封试验（GB/T 13927）。
- 衬里层检测：
- 高频电火花：1.0~1.2kV 扫描无击穿（6.10）。
- 真空试验：保压 15min 无变形（6.11）。
- 专项试验：
- 蝶板承压能力（1.5倍压差，10min）、隔膜静态寿命（表6，3000~10000次）。
- 防静电（电阻≤10Ω）、耐火（JB/T 6899）。
检验规则
- 出厂检验：100% 检测外观、尺寸、压力试验、空载操作。
- 型式检验（7.3）：
- 触发条件：新产品、工艺变更、停产复产、周期检验。
- 抽样方案：DN≤150 抽 2 台，DN≥200 抽 1 台（表16）。
- 项目：含衬里层性能、材料、标志等（表15）。
4. 标识与包装
- 标志内容（GB/T 12220）：
- 公称压力/尺寸、流向箭头、材料代号、标准号。
- 铭牌必标：衬里材料、额定温度/压力。
- 涂装：阀体涂蓝色漆（奥氏体不锈钢除外）。
- 包装运输：
- 干燥环境储存（5~35℃），禁露天存放。
- 法兰密封面涂防锈剂，阀门处于关闭状态（JB/T 7928）。
5. 附录（规范性）
- 附录A：五类阀门的结构图示、结构长度表及最小壁厚要求（如蝶阀 DN600 壁厚≥18mm）。
标准核心：统一塑料衬里阀门的材料选型、结构设计、性能试验及质量控制流程，确保其在腐蚀环境下的密封性、耐用性与安全性。
替代关系：Q/ZBT 14-2024 替代 Q/ZBT 14-2018，更新引用标准（如 GB/T 1.1-2020），强化衬里层检测要求。
