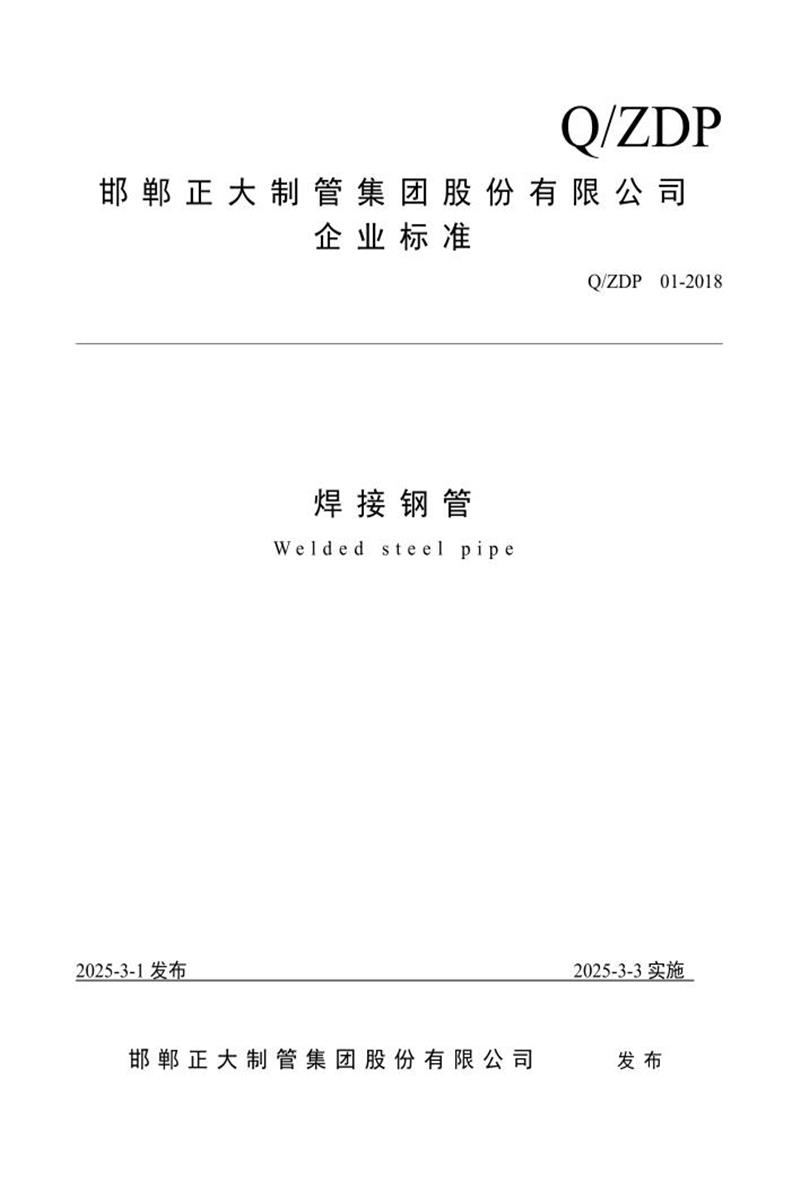

Q/ZDP 01-2018 焊接钢管

邯郸正大制管集团股份有限公司企业标准《Q/ZDP 01-2018 焊接钢管》的详细内容总结：

​​一、标准基础信息​​

1. ​​制定依据​​

   • 参考国家标准：GB/T 13793-2016《直缝电焊钢管》、GB/T 3091-2015《低压流体输送用焊接钢管》、ISO 559:1991《清水和污水用钢管》。
   • 按GB/T 1.1-2020导则起草。

2. ​​适用范围​​

   • 产品类型：直缝高频焊接钢管、热镀锌直缝高频焊接钢管。
   • 用途：结构件、零件、穿线管道及其他通用场景。

3. ​​提出与起草单位​​

   • 邯郸正大制管集团股份有限公司、山西正大制管有限公司、云南正大钢管有限公司。
   • 首次发布时间：2025年3月1日。

​​二、产品分类与代号​​

1. ​​分类​​
   • 按外观状态：焊接钢管、热镀锌钢管。
   • ​​公称口径（DN）​​：尺寸代码（无量纲，非实际测量值）。
   • ​​公称外径（Φ）​​、​​公称壁厚（T）​​：参考值，允许偏差存在。

​​三、尺寸、壁厚与允许偏差​​

1. ​​规格参数（表1）​​

   • 覆盖DN15至DN200共17种规格，详细列出不同公称口径对应的外径范围和壁厚分级（如DN20对应外径25.5mm/26.0mm/26.5-26.9mm，壁厚分2.1mm及以下、2.2mm、2.3mm及以上三档）。

2. ​​允许偏差（表2）​​

   • ​​外径偏差​​：
     • ≤48.3mm：±0.5mm；

     • 48.3mm：±1%×D（D为公称外径）。

   • ​​壁厚偏差​​：±10%×T（T为公称壁厚）。

3. ​​长度要求​​

   • 通常长度：6000mm（允许偏差：0 ~ +15mm）。
   • 倍尺长度：切口余量5~10mm，允许偏差0 ~ +15mm。
   • 其他长度需供需双方协议。

4. ​​弯曲度​​

   • DN≤100mm：由供需双方协议确定；
   • DN>100mm：弯曲度≤全长0.2%。

5. ​​管端处理​​

   • 两端面需垂直轴线，无毛刺；DN15-DN200钢管需机械平头。

6. ​​重量计算​​

   • 理论重量公式：W=0.0246615(Φ−T)T（单位：kg/m，密度7.85g/cm³）。
   • 交货方式：实际重量或理论重量（偏差≤±7.5%）。

​​四、技术要求​​

1. ​​材料牌号与化学成分​​

   • ​​牌号​​：
     • 碳素结构钢：Q195、Q215A/B、Q235A/B、Q275A/B（GB/T 700）；
     • 优质碳素钢：08F、08、10F、10、15F、15、20（GB/T 699）；
     • 低合金钢：Q355B（GB/T 1591）。
   • ​​成分验收​​：以熔炼成分为准，成品分析需协议，偏差按GB/T 222执行。

2. ​​制造方法​​

   • 高频感应焊接（热轧/冷轧钢带）或热浸镀锌加工。

3. ​​交货状态​​

   • 默认不热处理，需热处理可协议。

4. ​​力学性能（表3）​​

   牌号	屈服强度 Rel (MPa)	抗拉强度 Rm (MPa)	断后伸长率 A (%)
   	T≤16mm	T>16mm	≥值
   Q195	195	185	315
   Q215A/B	215	205	335
   Q235A/B	235	225	370
   Q275A/B	275	265	410
   Q355B	355	345	470

5. ​​工艺性能​​

   • ​​弯曲试验​​（DN≤50）：
     • 弯曲半径=6×外径，角度90°，焊缝在外侧，无裂缝/裂口。
   • ​​压扁试验​​（DN>50）：
     • 两阶段要求：
       • 平板距=2/3外径时，焊缝无裂缝；
       • 平板距=1/3外径时，非焊缝区无裂缝；
       • 压至管壁贴合时，无分层。
   • ​​液压试验​​（需协议）：
     • 压力5.0MPa，保压5秒，无渗漏。
   • ​​冷轧钢带制管​​：免做弯曲/压扁试验。

6. ​​表面质量​​

   • ​​焊接钢管​​：
     • 表面光滑，无裂缝、结疤、折叠、分层、搭焊；
     • 允许轻微划伤（≤壁厚负偏差）、焊缝错位、氧化皮。
     • DN≤200钢管不可补焊（仅可修磨），修磨后需液压试验。
   • ​​镀锌钢管​​：
     • 镀锌层重量≥200g/m²（引用GB/T 6728-2017）；
     • 均匀性试验：硫酸铜浸渍5次不变红（镀铜色）；
     • 表面无黑斑/气泡，允许轻微粗糙/锌瘤；
     • 镀锌前需通过力学和工艺性能试验。

​​五、检验与验收​​

1. ​​检验项目（表4）​​

   序号	项目	取样数量	试验标准
   1	化学成分	每批1个	GB/T 222/223
   2	拉伸试验	2根（不同钢管）	GB/T 228
   3	压扁/弯曲试验	2根（不同钢管）	GB/T 246/244
   4	液压试验	逐根	GB/T 241
   5	镀锌层均匀性	2根（不同钢管）	GB/T 3091
   6	尺寸/表面	逐根	量具/目视

2. ​​验收规则​​

   • ​​组批条件​​：同一规格、牌号、焊接工艺、热处理制度的钢管。
     • 外径≤219.1mm：按班次生产量组批；
     • 余量≥50%时单独成批，否则并入相邻批。
   • 复验与判定：按GB/T 2102执行。

​​六、包装与标识​​

1. ​​产品标识​​

   • 商标："天虹"、"吉立"；
   • 厂名：邯郸正大制管集团股份有限公司（ISO 9001/14001/45001认证）；
   • ​​合格证内容​​：产品名称、执行标准、规格、钢号、生产日期、班长、检验员。

2. ​​包装要求​​

   • 符合GB/T 2102规定，附质量证明书。

​​七、规范性引用文件​​

涵盖GB/T 222、GB/T 223.59、GB/T 699、GB/T 700、GB/T 2102、GB/T 3091、GB/T 13793等20项国家标准及行业标准（JB/T 4730）。

​​总结要点​​：该标准系统规定了焊接钢管的生产技术规范，覆盖尺寸公差、材料性能、工艺试验、检验规则及包装标识，融合国标与ISO要求，适用于结构件、流体输送等多场景，确保产品质量可控。
