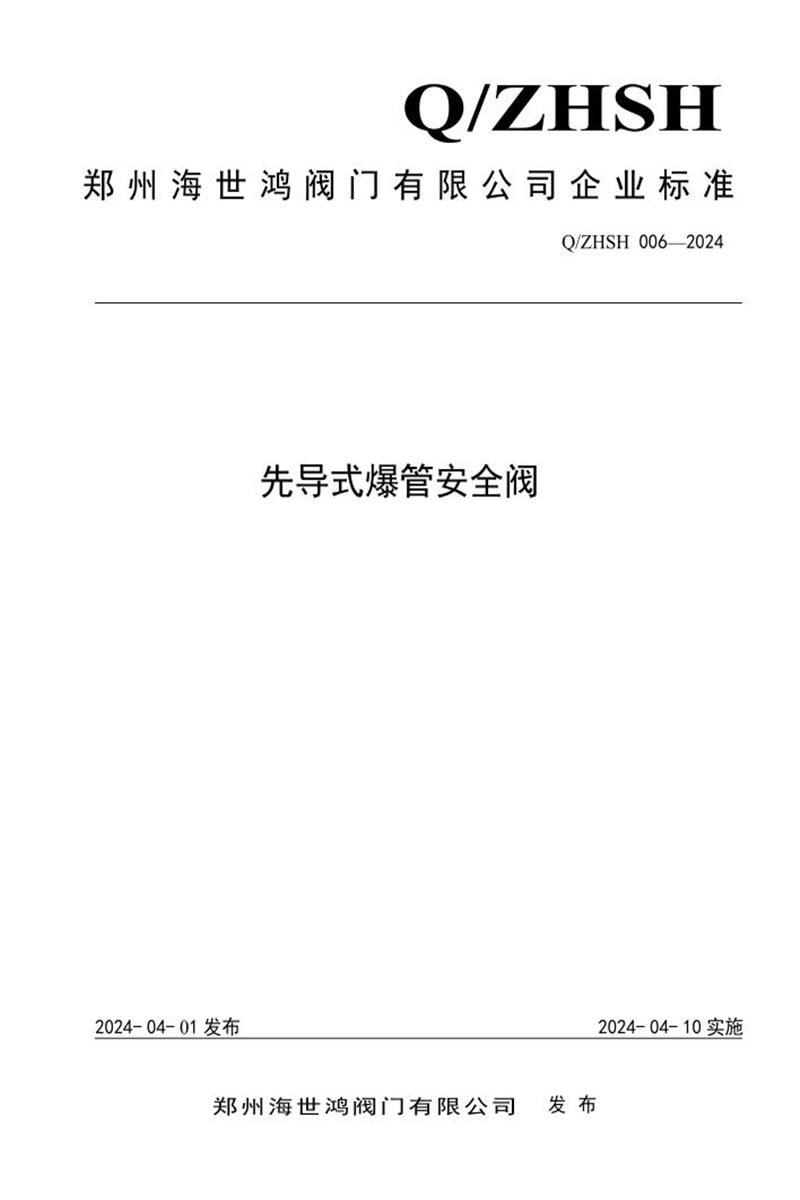

郑州海世鸿阀门有限公司企业标准 Q/ZHSH 006-2024《先导式爆管安全阀》 的详细内容总结：
一、标准基本信息
- 标准编号：Q/ZHSH 006-2024
- 提出单位：三峡集团科学技术研究院
- 起草单位：郑州海世鸿阀门有限公司
- 主要起草人：李鹏、赵富才、赵保运
- 适用范围：
- 公称压力（PN）：1.6 MPa
- 公称通径（DN）：300 mm
- 工作温度：≤ 80℃
- 符合规范：按GB/T 1.1-2009编制。
二、规范性引用文件
包括但不限于以下关键标准：
- 材料类：GB/T 20878（不锈钢）、GB/T 12230（不锈钢铸件）、GB/T 4423（铜合金棒）
- 设计类：GB/T 1047（公称尺寸）、GB/T 9124.1（法兰尺寸）、GB/T 1184（形位公差）
- 试验类：GB/T 13927（压力试验）、JB/T 7748（清洁度）
- 其他：GB 12220（阀门标志）、JB/T 7928（供货要求）等。
三、产品结构与型号
- 结构组成（见附录A图示）：
- 核心组件：阀体、上/中端盖、膜片（橡胶）、阀板（橡胶衬不锈钢）、导阀（黄铜）、复位弹簧（碳素钢）、阀轴（304不锈钢）等。
- 控制管路：5个球阀（QF1、QF1-p、QF2、QF3、QF3-p）和3个压力表（Y1-Y3）。
- 型号编制：按JB/T 308《阀门型号编制方法》。
- 结构长度：550 mm（默认），可依合同调整。
四、技术要求
（一）压力-温度等级
- 按GB/T 15530.8确定温度对应的最大无冲击工作压力。
- 弹性密封或非金属材料部件需在铭牌标明更低的压力-温度等级。
（二）阀体设计
- 尺寸要求：通道最小直径 ≥240 mm；膜片下夹板直径 ≥阀板直径1.1倍。
- 壁厚计算：按GB/T 12238附录A公式。
- 复位功能：弹簧保持阀门常开。
（三）导阀功能
- 下游压力低于整定值时自动开启，向阀体上腔注水关闭阀门。
- 通过调整螺栓改变关闭压力整定值。
（四）操作流程
- 初始状态：阀门常开（球阀QF1、QF1-p关闭）。
- 投运步骤：管道升压超整定值后，开启QF1/QF2/QF3，关闭QF3-p。
- 自动关闭：下游爆管致压力低于整定值时，阀门60秒内关闭。
- 人工干预：
- 强制关闭：关QF1、开QF1-p。
- 强制开启：开QF3-p。
- 锁定状态：关闭所有球阀。
（五）材料要求
| 零件 |
材料 |
| 阀体/端盖/阀轴 |
304不锈钢 |
| 阀板 |
橡胶外衬304不锈钢 |
| 膜片 |
橡胶 |
| 导阀/轴承 |
黄铜（GB/T 4423） |
| 复位弹簧 |
碳素弹簧钢 |
（六）性能指标
- 密封性：非金属密封泄漏量符合GB/T 13927-2008 D级。
- 轴封：设置可靠轴封防泄漏。
- 清洁度：符合JB/T 7748。
- 关闭特性：爆管后压力低于整定值即不可逆关闭。
五、试验与检验规则
（一）试验方法
- 强度/密封试验：按GB/T 13927（水压试验）。
- 尺寸检测：游标卡尺测结构长度（5.3）、测厚仪测壁厚（5.2）。
- 功能测试：水力试验台模拟压力变化，阀门需在≤60秒内关闭（5.7）。
- 其他：目测外观（5.8）、抗扭/抗弯试验（GB/T 8464）等。
（二）检验分类
- 出厂检验：
- 全检项：壳体强度、密封性、外观质量。
- 抽检项：结构长度（每批20台）、标志。
- 批次规则：同材料/型号每10,000台为一批。
- 型式检验：
- 触发条件：新产品定型、工艺重大变更、停产半年复产、定期周期检验。
- 抽样方案：DN 50–100mm 批次抽3台（表6）。
- 不合格处理：
- 壳体强度/密封性不合格 → 整批拒收。
- 其他项目不合格 → 加倍抽样复检，仍不合格则整批返修或报废。
六、标志、包装与贮存
- 标志：按GB/T 12220，内容清晰完整。
- 包装运输：按JB/T 7928，防碰撞、防潮。
- 特殊要求：饮用水用阀门内腔禁涂漆（4.5.3）。
七、附录与编制说明
- 附录A：产品结构图（含12个核心部件与管路符号说明）。
- 编制背景：
- 应三峡集团需求研发，填补行业标准空白。
- 依据多次试验及第三方检测数据确定技术参数。
- 目的：规范生产质量控制，保障管道爆管紧急切断的安全可靠性。
总结：本标准详细规定了先导式爆管安全阀的设计、材料、功能、试验及质量控制全流程，适用于DN300/PN1.6MPa工况下的产品制造与验收，核心特点是利用导阀压力感应实现爆管后60秒内自动关闭，并通过控制球阀组支持人工干预操作。
