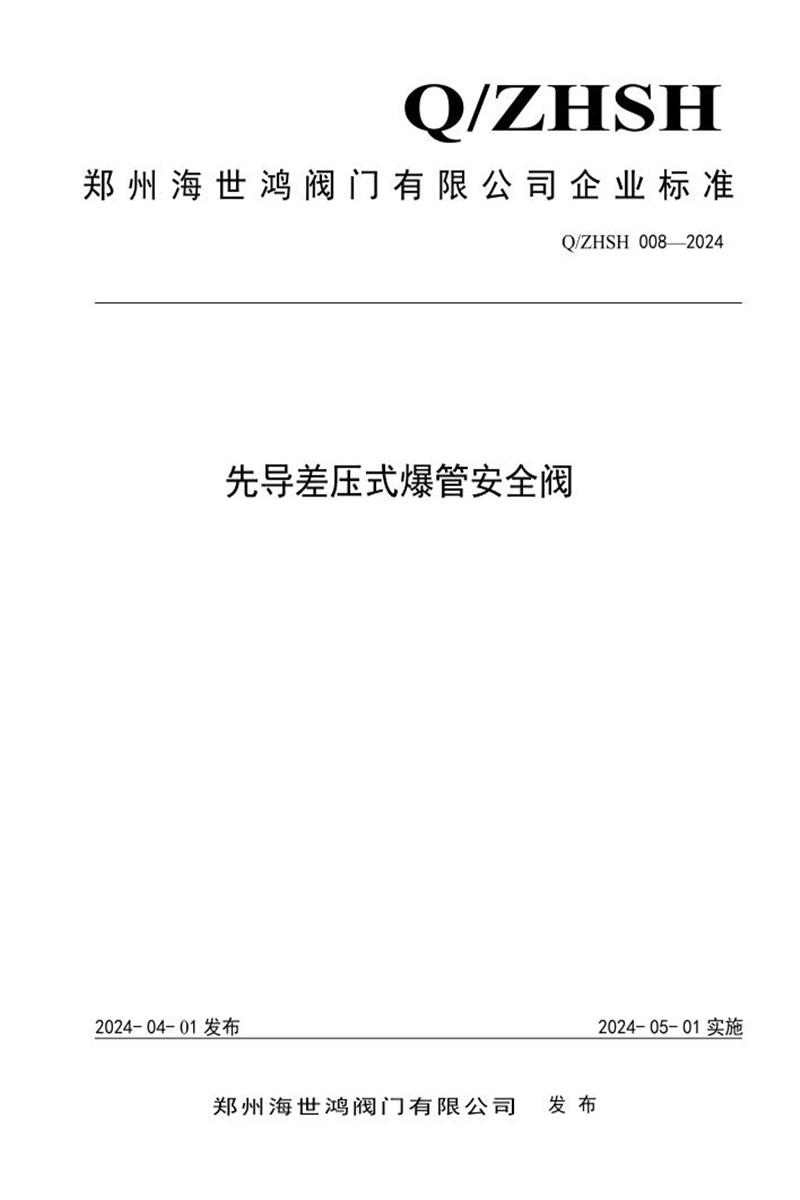

Q/ZHSH 008-2024 先导差压式爆管安全阀

郑州海世鸿阀门有限公司企业标准 ​​Q/ZHSH 008-2024《先导差压式爆管安全阀》​​ 的详细内容总结：

​​一、标准概况​​

1. ​​制定依据​​

   • 按GB/T 1.1-2009编制，填补国内该产品标准空白。
   • 由三峡集团科学技术研究院提出，郑州海世鸿阀门有限公司起草。
   • 主要起草人：李鹏、赵富才、赵保运。

2. ​​适用范围​​

   • 公称压力：PN 1.6 MPa
   • 公称通径：DN 300 mm
   • 工作温度：≤ 80℃
   • 功能：用于管道爆管事故时自动切断水流。

​​二、核心结构（附录A）​​

1. ​​主要组件​​

   • ​​阀体​​（550mm）、​​测压管​​（1400mm，DN150）、​​导阀​​（控制流量整定值）。
   • 关键部件：膜片（硫化橡胶）、阀板（不锈钢衬304橡胶）、复位弹簧（碳素弹簧钢）、轴承（黄铜）。
   • 控制管路：7个球阀（QF1-QF4、QF1-p等）和4个压力表（Y1-Y4），用于注水、泄压及状态切换。

2. ​​工作原理​​

   • ​​自动关闭​​：爆管致流量超整定值→阀前压力↑+测压管压力↓→导阀开启→上腔注水→阀板下移关闭（≤60秒）。
   • ​​人工操作​​：
     • 强制关闭：开QF2-p，导阀注水。
     • 复位：关QF4、开QF4-p泄压，人工恢复全开。
     • 锁定：关闭所有控制阀。

​​三、技术要求​​

1. ​​材料规范​​

   • 阀体、端盖、阀轴等主体采用 ​​304不锈钢​​（符合GB/T 12230）。
   • 膜片用硫化橡胶，阀板衬304橡胶，弹簧用碳素弹簧钢（详见表4）。
   • ​​禁止材料代用​​，除非性能等同或更优。

2. ​​结构要求​​

   • 阀体通道最小直径：240mm。
   • 膜片下夹板直径 ≥ 阀板直径的1.1倍。
   • 阀体壁厚按GB/T 12238附录A计算。
   • 复位弹簧保持阀门常开。

3. ​​性能指标​​

   • ​​密封性​​：非金属密封泄漏量≤D级（GB/T 13927-2008）。
   • ​​壳体强度​​：试验后无渗漏、无结构损伤。
   • ​​关闭响应​​：流量超整定值后60秒内全关。
   • ​​清洁度​​：符合JB/T 7748。

4. ​​外观与标志​​

   • 表面无砂眼、裂纹、气孔等缺陷；铸件禁焊补。
   • 标志清晰完整（GB/T 12220），饮用水阀门内腔禁涂漆。

​​四、试验与检验​​

1. ​​试验方法​​

   • ​​壳体强度/密封性​​：水压试验（GB/T 13927）。
   • ​​关闭测试​​：流量超整定值后阀门应关闭（≤60秒）。
   • ​​材料验证​​：化学成分及力学性能检测。
   • ​​尺寸检验​​：游标卡尺测量结构长度（550mm）、壁厚等。

2. ​​检验规则​​

   • ​​出厂检验​​：
     • 全检项目：壳体强度、密封性、外观。
     • 抽检项目：结构长度（20只/批，批≤10,000只）。
   • ​​型式检验​​：
     • 触发条件：新产品定型、材料/工艺重大变更、停产半年复产。
     • 项目覆盖所有技术要求（表5），抽样3台（DN300）。
   • ​​不合格处理​​：
     • 强度/密封不合格→整批拒收。
     • 其他项目不合格→加倍复检，仍不合格则判批不合格。

​​五、包装与运输​​

• 包装按JB/T 7928，防潮防震。
• 运输中避免碰撞，贮存于干燥环境。

​​六、编制背景​​

• ​​创新性​​：国内首项针对差压式爆管安全阀的企业标准，联合三峡集团研发。
• ​​技术依据​​：参考22项国标/行标（如GB/T 13927、JB/T 7928等）。
• ​​目的​​：规范生产、保障产品质量，填补行业空白。

​​核心参数速览​​

本标准系统性定义了产品设计、生产、检验全流程，为差压式爆管安全阀提供了完整技术规范。
