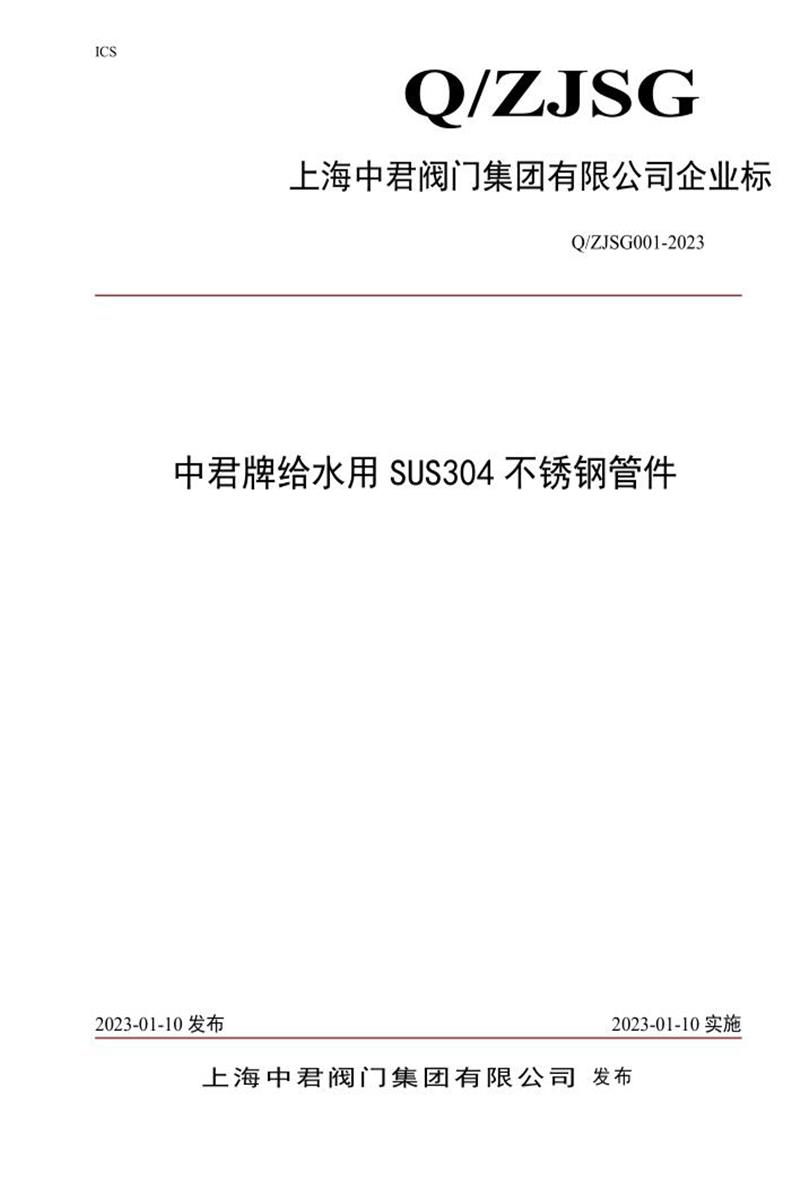

以下是上海中君阀门集团有限公司企业标准 Q/ZJSG001-2023《中君牌给水用SUS304不锈钢管件》 的详细内容总结：
一、标准基本信息
- 标准编号：Q/ZJSG001-2023
- 首次发布日期：2023年1月10日
- 提出与起草单位：上海中君阀门集团有限公司
- 主要起草人：周文呈
二、适用范围
- 适用产品：
- 中君牌给水用SUS304不锈钢管件（以下简称“管件”）。
- 适用介质：
- 生活饮用水、饮用纯净水、海水、消防用水、空气、医用气体、热水、高温水（≤135℃）等。
- 其他领域：暖气、燃气管网、食品、制药、化工行业（可参照使用）。
- 工作条件：
三、规范性引用文件
包括但不限于以下标准：
- GB/T 1.1-2020（标准编写格式）
- CJ/T 151-2016（薄壁不锈钢管）
- GB/T 12771-2019（流体输送用不锈钢焊接钢管）
- GB/T 26120-2010（低压不锈钢螺纹管件）
- GB/T 17219 & 卫生部2001规范（生活饮用水卫生安全评价）
- GB/T 2828.1（抽样检验程序）
- GB/T 228.1（金属拉伸试验）
- GB/T 241（金属管液压试验）
四、核心技术要求
1. 材料要求
- 牌号：06Cr19Ni10（SUS304）。
- 化学成分（%）：
| 元素 |
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Mo |
| 要求 |
≤0.08 |
≤0.75 |
≤2.00 |
≤0.04 |
≤0.03 |
8.00~11.00 |
18.00~20.00 |
— |
2. 制造工艺
- 采用铸件、轧件、锻件等制造，铸件需固溶处理（按GB/T 2100）。
3. 外观质量
- 表面光滑，无裂纹、毛刺、粘砂、刮痕等缺陷。
- 浇冒口残留量需符合双方认可标准，表面粗糙度按 GB/T 6060.1 执行。
4. 尺寸与公差
- 壁厚允许偏差：名义壁厚的 ±10%。
- 规格尺寸（部分关键数据）：
| 公称通径DN (mm) |
管子外径Dw (mm) |
公称壁厚S (mm) |
| 15 |
21 |
2.0 |
| 100 |
112 |
6.2 |
| 200 |
215 |
7.7 |
| 500 |
524 |
11.9 |
| 1000 |
1039 |
19.1 |
| 2000 |
2061 |
30.1 |
- 几何公差与重量公差分别按 GB/T 6414 和 GB/T 11351 执行。
5. 标记要求
- 管件需清晰永久标记以下内容：
- 制造厂名称/商标
- 生产年份
- 材质（如SUS304）
- 公称直径（DN）
- 压力等级（如1.6MPa）
- 企业标准标识（如ZJ-SG-DN20-1.6）
五、试验与检验方法
1. 气密性试验
- 气体介质：试验压力 = 工作压力 × 1.05倍。
- 液体介质：试验压力 = 0.6MPa。
- 方法：充入压缩空气浸没水中，稳压≥15秒，无气泡渗出。
2. 其他试验
- 螺纹检验：按GB/T 196（尺寸）和GB/T 197（公差）。
- 力学性能：拉伸试验按GB/T 228.1。
- 卫生性能：执行卫生部2001年《生活饮用水卫生安全评价规范》。
- 耐腐蚀性：按CJ/T 151-2016标准。
六、检验规则
1. 出厂检验
- 抽样标准：按GB/T 2828.1执行。
- 检验项目：
- 外观（目测/手感）：无裂纹、毛刺、螺纹损伤等。
- 螺纹轴线偏差：≤±0.5°。
- 气密性试验（或水压试验至3MPa）。
2. 型式试验
七、包装、运输与贮存
- 包装：按客户要求执行。
- 运输：
- 贮存：
八、质量证明书内容
每批管件需附证明书，包括：
- 供方名称、产品名称、材料牌号、标准号、批号/数量；
- 检验结果、质量部门印章、包装日期。
九、与其他标准的关系
- 技术要求参考CJ/T 151、GB/T 12771、GB/T 26120等标准。
- 卫生性能强制符合饮用水安全规范（2001版）。
总结：该标准全面规定了SUS304不锈钢管件的材料、制造、尺寸、性能、检验及包装要求，适用于饮用水等中低压输送系统，强调卫生安全与密封可靠性，为企业生产和质量控制提供技术依据。
