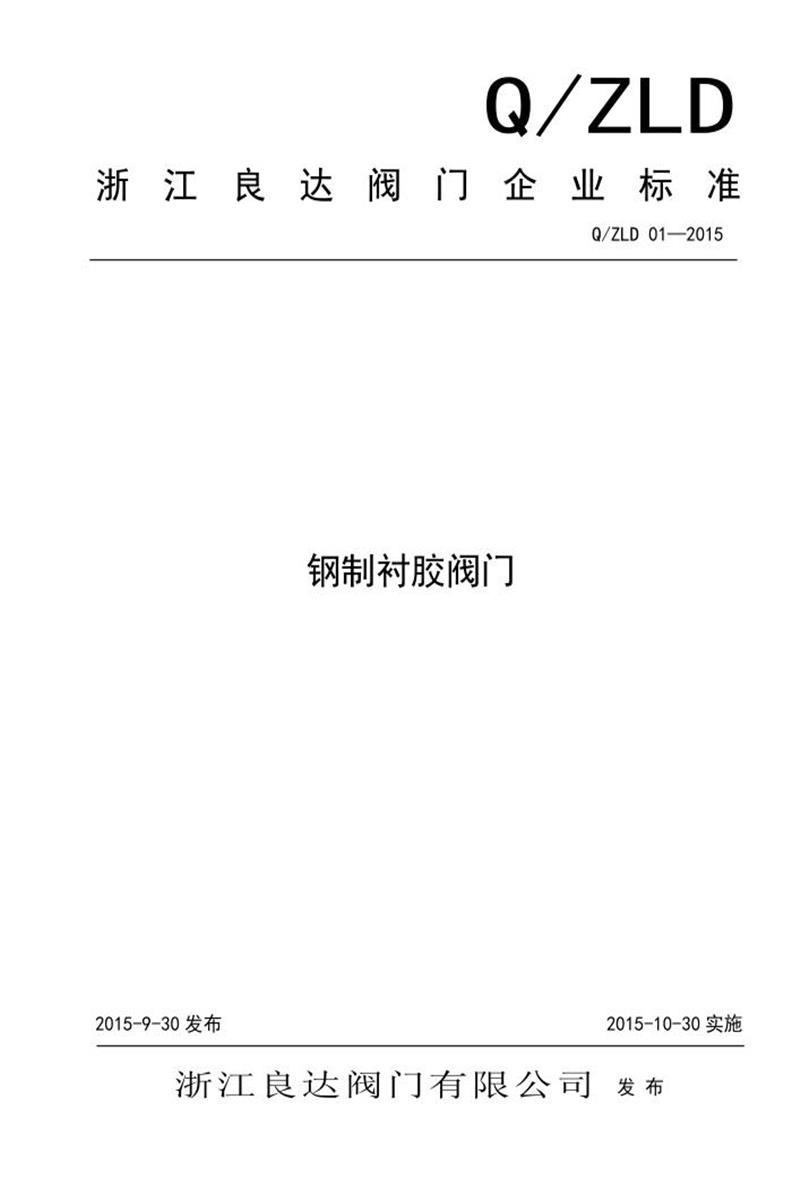

以下是对《浙江良达阀门企业标准 Q/ZLD 01-2015 钢制衬胶阀门》核心内容的详细总结：
一、标准概况
-
标准属性
- 企业标准（浙江良达阀门有限公司提出并起草）。
- 按GB/T 1.1-2009规则编写，可能涉及专利，但发布机构不承担识别责任。
-
适用范围
- 阀门类型：钢制衬胶蝶阀、截止阀、止回阀、隔膜阀。
- 连接方式：法兰连接、对夹连接。
- 参数范围：
- 公称压力：PN6~PN25
- 公称尺寸：DN15~DN1000
- 使用温度：-10℃~120℃
二、核心要求
1. 分类与命名
2. 结构与尺寸
- 设计规范：
- 蝶阀→GB/T 12238；隔膜阀→GB/T 12239；
- 截止阀→GB/T 12235；止回阀→GB/T 12236（法兰）/JB/T 8937（对夹）。
- 结构长度：GB/T 12221 或合同约定。
- 法兰标准：GB/T 9113 或 HG/T 20592。
- 最小壁厚：按GB 26640。
3. 衬胶层要求
- 厚度与公差：
- 见附录A（按阀门类型/尺寸分表规定，如DN100蝶阀最小4.0mm，公差0~+1.0mm）。
- 表面质量：光滑致密、无气泡、裂纹、起皮等缺陷。
- 物理性能（表4）：
| 项目 |
HY |
HB |
HR |
测试标准 |
| 拉伸强度 (MPa) |
≥10 |
≥10 |
≥9 |
GB/T 528 |
| 粘合强度 (MPa) |
≥6.0 |
≥6.0 |
- |
GB/T 11211 |
| 冲击强度 (J/m³) |
≥210 |
≥210 |
- |
HG/T 3845 |
| 弯曲强度 (MPa) |
≥20 |
- |
- |
HG/T 3844 |
4. 性能试验
- 压力试验（GB/T 13927）：
- 壳体试验、上密封试验（截止阀）、密封试验，泄漏率需达A级。
- 高频电火花试验：
- 5~20kV电压扫描（3000V/mm），无击穿。
- 装配要求：阀门开关灵活无卡阻。
三、检验规则
1. 检验分类
- 出厂检验：100%全检（含外观、尺寸、电火花、压力试验等）。
- 型式检验：
- 触发条件：新产品定型、停产复产、工艺重大变更、年度周期（1年）等。
- 抽样方案（表6）：
- DN≤150：基数5台，抽2台；
- DN≥200：基数3台，抽1台。
2. 检验项目（表5）
| 项目 |
出厂检验 |
型式检验 |
| 几何尺寸/壁厚 |
✓ |
✓ |
| 衬胶层厚度/外观 |
✓ |
✓ |
| 物理性能（硬度） |
✓ |
✓ |
| 物理性能（强度类） |
- |
✓ |
| 压力试验 |
✓ |
✓ |
| 高频电火花试验 |
✓ |
✓ |
四、标志、包装与贮存
- 标志：按GB/T 12220。
- 包装防护：
- 衬胶翻边面加保护盖（橡胶板/人造板）；
- 阀门启闭状态：
- 蝶阀：蝶板开5°；
- 隔膜阀/截止阀：微开防密封面变形；
- 止回阀：保持安装方向。
- 贮存要求：
- 避露天暴晒、雨淋、热源；
- 其他按JB/T 7928。
五、附录A（关键数据）
- 衬胶层最小厚度示例：
| 阀门类型 |
DN100厚度 |
DN300厚度 |
| 蝶阀 |
4.0mm |
4.5mm |
| 隔膜阀 |
4.0mm |
4.5mm |
| 止回阀 |
4.0mm |
4.5mm |
| 截止阀 |
4.0mm |
4.5mm |
- 公差统一：0~+1.0mm（DN≥100）。
六、其他要点
- 引用标准：共17项国标/行标（如GB/T 528、GB/T 13927等）。
- 专利声明：不承担识别责任。
- 结构图示：附录A含蝶阀、隔膜阀、止回阀、截止阀的典型结构图。
总结：该标准系统规定了钢制衬胶阀门的设计、材料、性能、检测及储运全流程要求，核心聚焦于衬胶层的质量控制（厚度、物理性能、无损检测）和阀门可靠性（压力密封、装配灵活性），为制造、检验和应用提供了明确技术依据。
