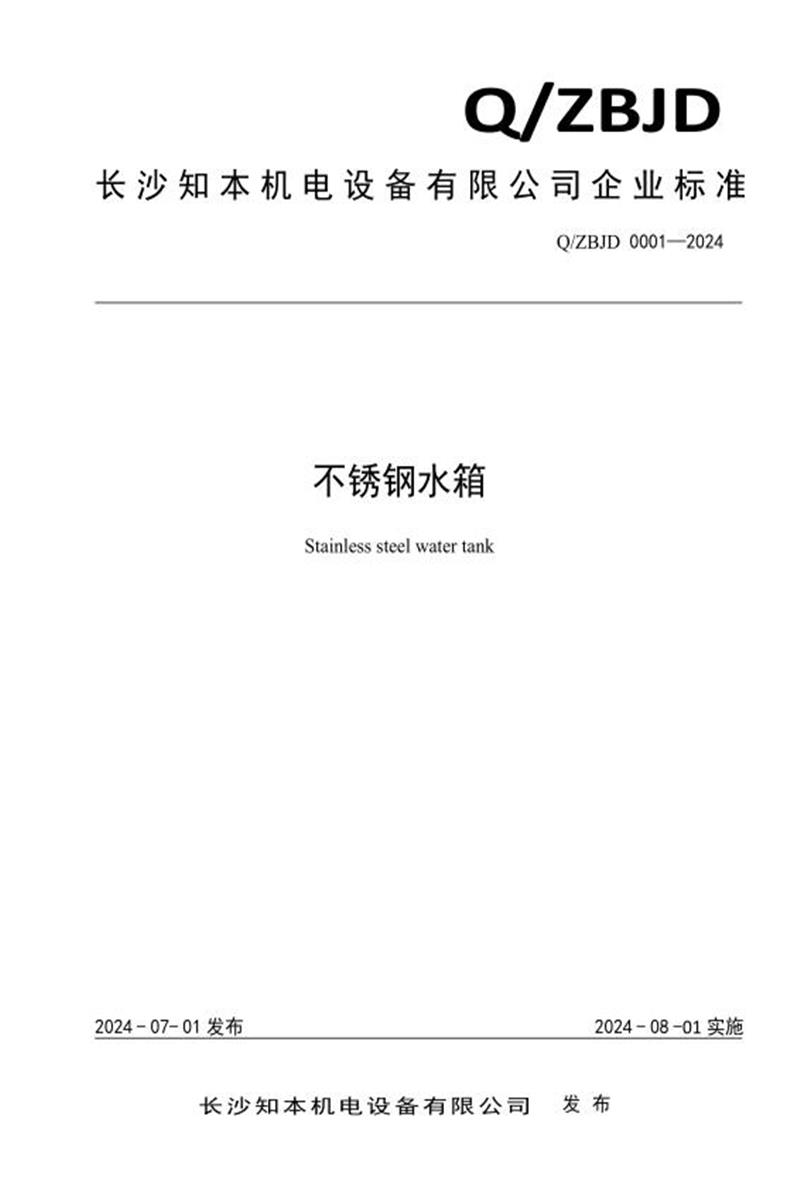

Q/ZBJD 0001-2024 不锈钢水箱

以下是长沙知本机电设备有限公司企业标准《Q/ZBJD 0001-2024 不锈钢水箱》的详细内容总结：

​​一、基本信息​​

• ​​标准号​​：Q/ZBJD 0001-2024
• ​​产品名称​​：不锈钢水箱（Stainless steel water tank）
• ​​起草单位​​：长沙知本机电设备有限公司
• ​​起草人​​：刘纲、汤淑桃
• ​​依据规范​​：GB/T 1.1-2020《标准化工作导则》

​​二、适用范围​​

• 适用于该公司生产的​​方形水箱​​和​​装配式水箱​​。

​​三、产品分类与命名​​

1. ​​分类​​

• ​​方形水箱​​：标准模块化结构。
• ​​装配式水箱​​：可自由组合（6m³~1000m³）。

2. ​​命名规则​​

• 示例：
  • ZB-F-3：知本牌方形水箱，容积3m³。
  • ZB-Z-5：知本牌装配式水箱，容积5m³。

​​四、结构与规格​​

1. ​​结构特点​​

• 板材经机械模压成标准块：
  • 基本尺寸：1000×1000mm、1000×500mm、500×500mm。
  • 模块间采用​​氩弧焊接​​（图1示拼接方式）。
• ​​加强筋​​：全不锈钢材质，焊接对称无间断。

2. ​​规格参数​​

• ​​方形水箱​​（表1）：

  容积(m³)	长(mm)	宽(mm)	高(mm)
  1	1000	1000	1000
  30	5000	3000	2000
  (共9种标准规格，容积1~30m³)

• ​​装配式水箱​​（表2）：

  容积(m³)	长(mm)	宽(mm)	高(mm)	顶/侧/底板厚(mm)
  1	1000	1000	1000	1.0/1.0/1.0
  1000	25000	10000	4000	1.2/2.5/3.0
  (共12种规格，容积1~1000m³，板厚随容积增大递增)

• ​​备注​​：异型水箱可按客户需求定制。

​​五、材料要求​​

1. ​​主体材料​​：
   • 不锈钢板材：​​S304不锈钢​​，符合 ​​GB/T 3280​​。
2. ​​焊接材料​​：
   • 焊条：S304不锈钢，符合 ​​GB/T 983​​。
   • 焊丝：S304不锈钢，符合 ​​YB/T 5092​​。

​​六、技术要求​​

1. ​​外观​​：
   • 表面光洁无裂缝，焊缝平整无虚焊/漏焊。
   • 内部无毛刺、赃物，加强筋焊接牢固。
2. ​​尺寸公差​​：
   • 直径误差≤1%，高度误差≤2%，板厚误差≤10%。
3. ​​满水变形​​：
   • 注水24h后，侧壁变形量≤水箱高度的​​1%​​。
4. ​​耐渗漏性​​：
   • 盛满水24h后​​无渗漏​​。
5. ​​功能要求​​：
   • 水位控制可靠，具备进水/出水/溢流/排污功能。
6. ​​卫生性能​​：
   • 符合 ​​GB/T 17219​​（饮用水安全标准）。

​​七、试验方法​​

​​八、检验规则​​

1. ​​出厂检验​​：
   • 每台必检，覆盖 ​​6.1–6.6 全部项目​​，合格附证书。
2. ​​型式检验​​：
   • ​​触发条件​​（6种）：
     • 新产品定型、工艺/材料重大变更、停产半年复产、两年定期抽检、质量异常、监管要求。
   • ​​项目​​：同出厂检验。
3. ​​判定规则​​：
   • 全部合格方通过；
   • 卫生性能不合格直接判废，其他项可复检（加倍抽样）。

​​九、标志、包装与储运​​

1. ​​标志​​：
   • 标牌符合《涉及饮用水卫生安全产品标签说明书管理规范》（2013）。
2. ​​包装​​：
   • 默认无包装，需附文件：
     • 合格证、说明书、设备清单。
3. ​​运输​​：
   • 加衬垫防碰撞，禁与有毒/腐蚀物混运。
4. ​​贮存​​：
   • 封闭状态存放，地面平整，远离有毒/腐蚀物。

​​十、引用标准​​

• ​​关键引用文件​​：
  GB 5749、GB/T 3280、GB/T 17219、GB/T 5750、YB/T 5092。

​​总结​​：该标准详细规范了不锈钢水箱的设计、材料、制造、检测全流程，重点强调​​卫生安全性​​（符合饮用水标准）、​​结构可靠性​​（焊接强度、抗变形）及​​定制灵活性​​（支持异型设计），适用于1–1000m³的工业和民用储水场景。
