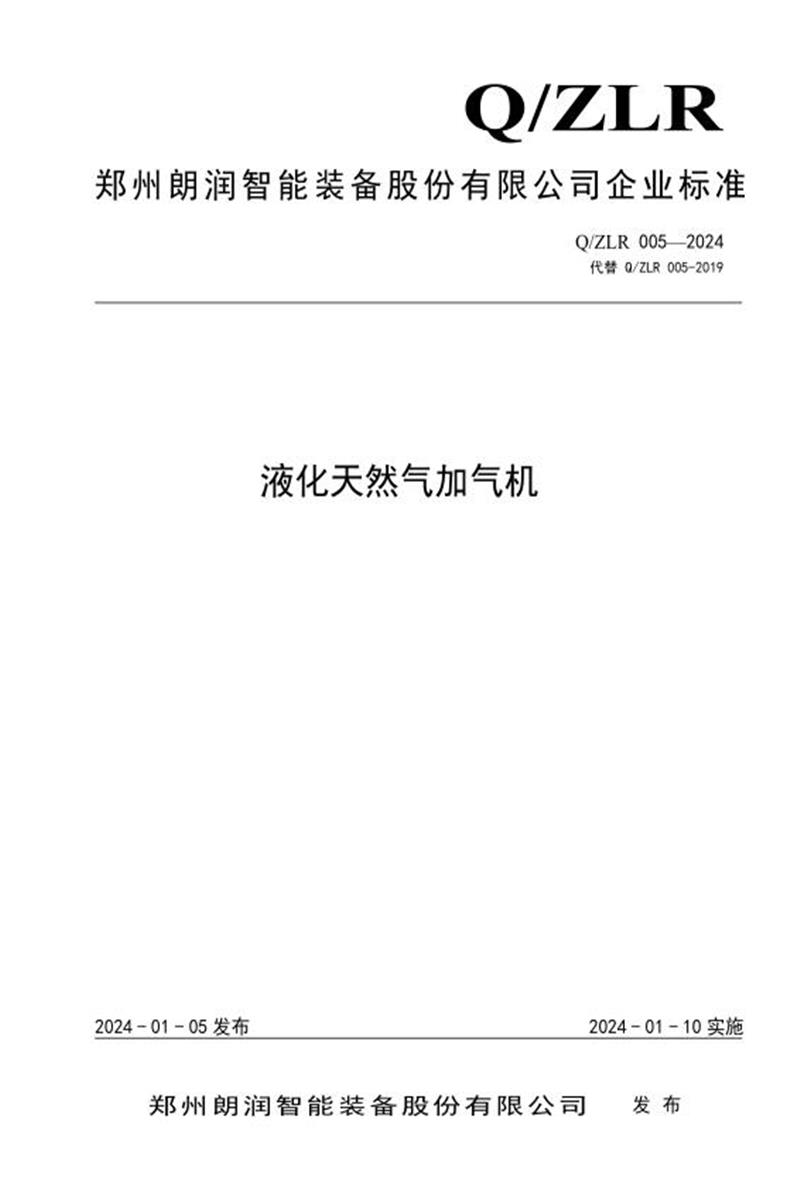

以下是郑州朗润智能装备股份有限公司企业标准《液化天然气加气机》（Q/ZLR 005-2024）的详细内容总结：
一、标准基本信息
- 标准编号：Q/ZLR 005-2024
- 替代版本：Q/ZLR 005-2019
- 主要变更：
- 标准名称由《液化天然气（LNG）加气机》改为《液化天然气加气机》。
- 更新引用标准（如GB/T 3836系列、GB 50156等）。
- 防爆性能、结构要求未变化。
- 适用范围：适用于液化天然气加气机（以下简称“加气机”）。
二、核心术语定义
- 液化天然气加气机：为汽车提供LNG加注的测量系统，由低温流量计、控制阀、加气枪、回气枪、软管、电子计控器等组成。
- 关键部件：
- LNG储气容器：符合GB/T 18442.1的真空绝热深冷压力容器。
- 拉断保护装置：在400N–600N拉力下可断开（特殊场景需标注拉力值）。
- 紧急停机装置：触发后切断LNG来源，需人工复位。
- 电子计控器：控制计量、运算、显示及误差调整的核心设备。
三、技术要求
1. 通用要求
- 材质：接触LNG的设备和管道需满足低温管道设计规范。
- 设计压力：符合GB 50156要求。
2. 功能要求
| 功能 |
具体要求 |
| 计量与计价 |
质量单位kg，流量单位kg/min；金额单位元，单价元/kg。 |
| 显示功能 |
示值清晰连续，最小质量变量≤0.01kg。 |
| 回零功能 |
加气过程中不可回零。 |
| 预置功能 |
可设预置量，支持中断操作。 |
| 付费金额 |
显示金额≤（单价×面板示值）。 |
| 打印功能 |
与显示一致，多机共用时需标识设备ID。 |
| 防篡改设计 |
关键参数（如流量计、误差调整接口）需机械或电子封印，更改记录保存7年。 |
| 辅助功能 |
支持IC卡、数据管理等扩展功能。 |
3. 安全性能
- 防爆等级：符合GB/T 3836.1/2/3/4/9/11及GB 50058要求，需持有防爆合格证书。
- 紧急停机：明显位置设置，触发后需人工复位。
- 拉断保护：加气/回气软管均需配置（额定拉脱力400N–600N）。
- 安全阀：需持有有效检测证书。
- 电气安全：
- 对地泄漏电流≤3.5mA；
- 抗电强度（1.5kV/50Hz/60s不击穿）；
- 接地电阻≤0.1Ω。
4. 计量性能
| 项目 |
要求 |
| 最大允许误差 |
32kg/min：±1.5%；20kg/min：±1.5%；10kg/min：±2.5%。 |
| 重复性 |
≤最大允许误差绝对值的1/3。 |
| 流量范围 |
10kg/min–80kg/min。 |
| 最小质量变量 |
≤0.01kg。 |
5. 环境适应性
| 项目 |
试验条件 |
要求 |
| 低温 |
-25℃（GB/T 2423.1） |
功能正常，数据不丢失。 |
| 高温 |
55℃（GB/T 2423.2） |
同上。 |
| 交变湿热 |
25℃–55℃、湿度93%–95%（GB/T 2423.4） |
同上。 |
| 电源波动 |
电压85%–110%，频率49Hz–51Hz。 |
同上。 |
| 电磁兼容 |
包括静电放电（8kV/15kV）、射频辐射（3V/m）、电快速瞬变（2kV）等8项测试（GB/T 17626系列）。 |
功能正常或可自行恢复。 |
6. 耐久性与运输
- 耐久性：在80kg/min流量下每日启停100次，连续10天后，误差变化≤0.5%。
- 运输适应性：振动试验（GB/T 4798.2，2M2级），倾斜≤30°，需防雨防撞。
四、试验方法
1. 性能测试
- 计量测试介质：液氮（符合GJB 2253A）。
- 测试装置：
- 质量法：以电子天平称重为基准（图3）。
- 标准表法：以检定装置为基准（图4）。
- 误差计算：
E_{ij} = \frac{(m_J)_{ij} - (m_E)_{ij}}{(m_E)_{ij}} \times 100\% \quad \text{(质量法)}
E_{ij} = \frac{[(m_{J2})_{ij} - (m_{J1})_{ij}] - (m_B)_{ij}}{(m_B)_{ij}} \times 100\% \quad \text{(标准表法)}
2. 安全测试
- 拉断阀：拉力机测试拉脱力（400N–600N）。
- 紧急停机：触发验证关断逻辑。
- 掉电保护：断电后数据保存≥30分钟或1小时内累计复显≥20分钟。
3. 环境试验
- 低温/高温/湿热试验后需复测计量性能（第6.15条）。
五、检验规则
| 检验类型 |
抽样要求 |
关键项目 |
| 型式检验 |
出厂合格品中抽1台 |
全项目检验（含耐久性、环境适应性、防爆性能）。 |
| 出厂检验 |
逐台检验 |
排除防爆性能、拉断阀、耐久性、环境适应性等11项（详见表3）。 |
- 判定规则：型式检验任一不合格即判定产品不合格。
六、标志、包装与贮存
- 标志：
- 铭牌含制造商、型号、防爆等级、许可证编号等；
- 安全标识清晰（如操作警示、枪口标识）。
- 包装：
- 木箱/瓦楞箱+防雨塑料袋（GB/T 13384）；
- 附带合格证、说明书、检验报告（防水密封）。
- 贮存与运输：
- 干燥通风无腐蚀环境；
- 运输固定防倾斜（≤30°）。
七、关键零部件要求
| 部件 |
要求 |
| 低温流量计 |
精度≥0.5级，持计量器具许可证和防爆合格证。贸易结算需同时配置液相与气相流量计。 |
| 电子计控器 |
具备显示、回零、误差调整、金额计算功能。 |
总结：该标准全面规范了LNG加气机的设计、安全、计量及环境适应性要求，突出防爆安全、计量精度（分档误差）、电子防篡改、液氮测试方法等核心内容，为生产、检验及使用提供技术依据。
