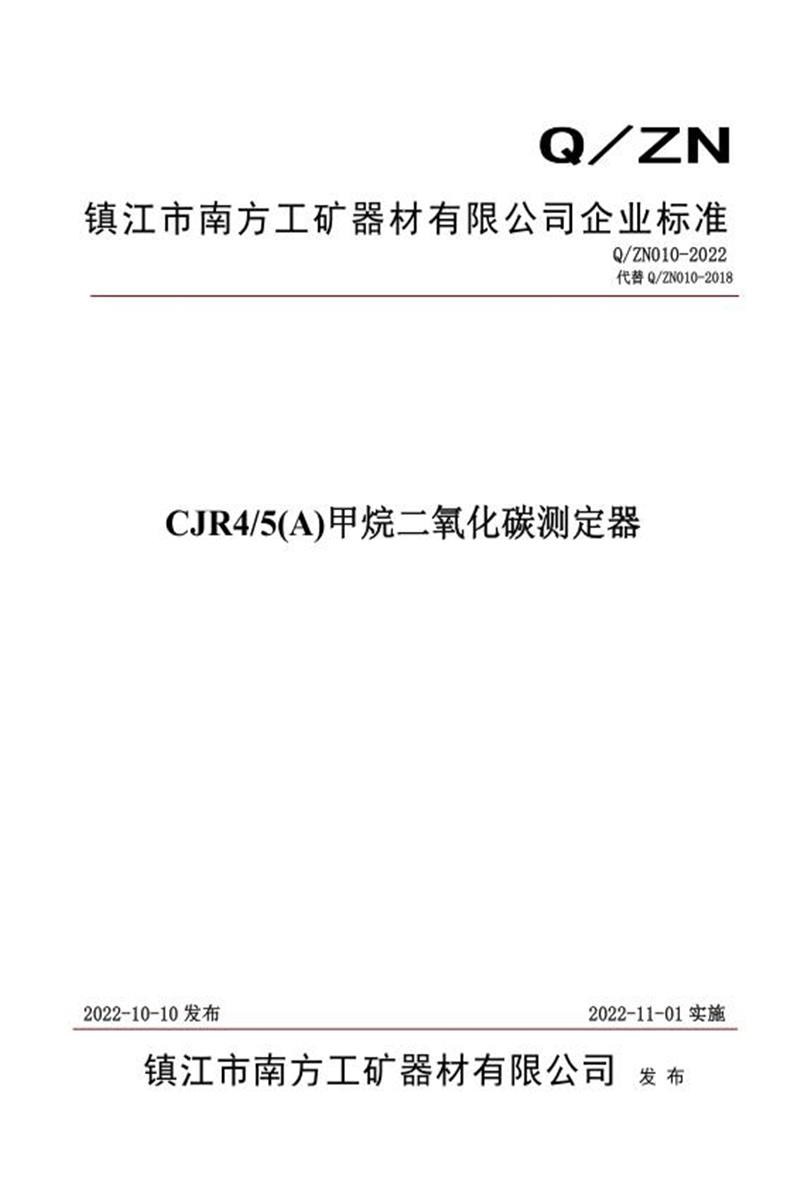

Q/ZN010-2022 CJR4 5(A)甲烷二氧化碳测定器器

以下是镇江市南方工矿器材有限公司企业标准 ​​Q/ZN010-2022​​（代替Q/ZN010-2018）关于 ​​CJR4/5(A)甲烷二氧化碳测定器​​ 的详细内容总结：

​​一、标准概述​​

• ​​标准名称​​：CJR4/5(A)甲烷二氧化碳测定器
• ​​标准编号​​：Q/ZN010-2022
• ​​替代标准​​：Q/ZN010-2018
• ​​制定依据​​：
  • 格式与规则：GB/T 1.1-2020
  • 防爆性能：GB/T 3836.1/2/4-2021
  • 技术性能：AQ6207-2007（甲烷）、AQ1052-2008（二氧化碳）
• ​​主要变更​​：
  ① 更换电池；
  ② 型号中增加设计序号。
• ​​提出与批准​​：镇江市南方工矿器材有限公司
• ​​主要起草人​​：黄翔峰、宫发荣

​​二、产品分类​​

1. ​​型号含义​​：CJR4/5(A)
   • CJ：甲烷检测；
   • R：载体催化元件；
   • 4/5：甲烷/二氧化碳双参数；
   • (A)：设计序号。
2. ​​防爆型式​​：
   • 矿用本安兼隔爆型（ExdbibIMb）。
3. ​​外形与重量​​：
   • 尺寸：100mm × 56mm × 24mm；
   • 重量：300g。
4. ​​电池电压​​：DC 3.3V ~ 4.2V。

​​三、技术要求​​

​​1. 通用要求​​

• 符合标准及审批的技术文件；
• 载体催化元件：邯郸市达安机电有限公司生产（型号：MJC4/2.9J），符合AQ6202-2006。

​​2. 工作环境​​

• 温度：0~40℃；
• 湿度：≤98%（25℃）；
• 气压：80~116 kPa；
• 风速：≤8m/s；
• 贮存温度：-40℃~+60℃；
• 适用场所：甲烷爆炸性危险的煤矿井下。

​​3. 外观与结构​​

• 显示窗透光良好，符号清晰；
• 外壳无气泡、剥落（ABS工程塑料）；
• 接插件防腐处理，电路板涂三防漆；
• 外套材质耐用，便于操作和报警观察。

​​4. 基本功能​​

• 取样方式：自然扩散；
• 显示：三位有效数字（分辨率0.01% CH₄/CO₂）；
• 声光报警及自检功能；
• 甲烷超限保护功能；
• ​​测量范围​​：
  • 甲烷（CH₄）：0.00~4.00%；
  • 二氧化碳（CO₂）：0.00~5.00%。

​​5. 电源与充电​​

• 无记忆效应电池；
• 电压显示、欠压提示及自动关机；
• 充电状态指示及完成提示。

​​6. 性能指标​​

• ​​基本误差​​：

  气体	测量范围	基本误差
  甲烷(CH₄)	0.00~1.00%	±0.10% CH₄
  	1.00~3.00%	真值的±10%
  	3.00~4.00%	±0.30% CH₄
  二氧化碳(CO₂)	0.00~0.50%	±0.10% CO₂
  	0.50~5.00%	±(0.05 + 真值×5%)

• ​​显示稳定性​​：
  • 甲烷：≤0.03% CH₄（浓度稳定时）；
  • 二氧化碳：≤0.04% CO₂。
• ​​工作时间​​：≥10h（充满电后不欠压）。
• ​​工作稳定性​​：连续15天（每天10h）符合基本误差要求。
• ​​响应时间​​：
  • 甲烷：≤20s；
  • 二氧化碳：≤30s。
• ​​工作位置影响​​：
  • 甲烷附加误差≤±0.03% CH₄；
  • 二氧化碳附加误差≤±0.10% CO₂。

​​7. 报警功能​​

• 报警点设置范围：
  • 甲烷：0.50%~4.00%（默认1.00%）；
  • 二氧化碳：全量程（默认0.50%）。
• 报警误差：
  • 甲烷：≤±0.05% CH₄；
  • 二氧化碳：≤±0.04% CO₂。
• 声级强度：≥75dB(A)（1m远）；
• 光信号可视距离：≥20m（黑暗环境）。

​​8. 电气安全​​

• 绝缘电阻：常态≥50MΩ，湿热后≥1.5MΩ；
• 工频耐压：500V/1min（漏电流≤5mA）；
• 介电强度：500V/50Hz/1min无击穿。

​​9. 环境适应性​​

• ​​风速影响​​：≤±0.10% CH₄/CO₂（8m/s）；
• ​​工作温度​​：0~40℃下误差符合要求；
• ​​贮存温度​​：-40℃~60℃试验后性能正常；
• ​​交变湿热​​：12天周期试验后性能合格；
• ​​振动/冲击/跌落/运输​​：试验后无损坏，误差达标。

​​10. 防爆要求​​

• ​​关键设计​​：
  • 本安参数：Uo=4.3V，Io=1.1A；
  • 电池：PL123450/3.7V/1500mAh锰酸锂电池（双重保护电路）；
  • 浇封厚度：≥1mm（环氧树脂）；
  • 表面温度：≤150℃；
  • 防护等级：IP54（GB/T4208-2017）；
  • 电气间隙/爬电距离：≥2mm（涂层下≥0.5mm）。
• ​​试验要求​​：通过火花点燃、电池组、机械压力、防爆跌落等试验（依据GB/T3836系列）。

​​四、试验方法​​

​​1. 测试条件​​

• 温度：15~35℃；湿度：45~75%；气压：80~116kPa。
• ​​气样标准​​：不确定度≤3%（甲烷/二氧化碳标准气样及纯氮气）。

​​2. 具体试验​​

• ​​外观与功能​​：目测与感官检查；
• ​​稳定性/基本误差​​：通标准气样，重复测试取平均值；
• ​​响应时间​​：通目标浓度气样记录90%值时间；
• ​​位置影响​​：45°旋转测附加误差；
• ​​报警功能​​：声级计测强度，暗室测光信号；
• ​​环境试验​​：高低温、湿热、振动（GB/T2423系列）；
• ​​防爆试验​​：由指定机构按GB/T3836执行。

​​五、检验规则​​

1. ​​出厂检验​​：逐台检验（表3中标注●/○/※项目），合格后方可出厂。
2. ​​型式检验​​：
   • ​​触发条件​​：新产品、结构变更、停产复产、质监要求等；
   • ​​抽样方案​​：GB/T2829-2002（DL=1，RQL=30），样本≥3台；
   • ​​判定规则​​：1台项不合格则加倍抽样；复检仍不合格则判不合格。

​​六、标志、包装与运输​​

1. ​​标志内容​​：
   • 外壳：“ExdbibIMb”和“MA”标志；
   • 铭牌：型号、防爆信息、电池参数、厂名、出厂编号等。
2. ​​包装要求​​：
   • 防雨、防潮、防震复合包装；
   • 内含合格证、说明书、装箱单。
3. ​​说明书​​：符合GB/T9969-2008。
4. ​​运输与贮存​​：
   • 适用公路/铁路/水路/航空运输；
   • 贮存于通风、无有害气体的库房。

​​核心要点总结​​

• ​​产品定位​​：矿用本安兼隔爆型双气体（CH₄/CO₂）检测仪，适用于煤矿井下。
• ​​关键技术​​：
  • 高精度测量（分辨率0.01%）；
  • 电池安全设计（防爆锰酸锂+双重保护）；
  • 严格的环境与防爆性能（IP54、ExdbibIMb）。
• ​​质量控制​​：
  • 出厂全检 + 型式抽检（含19项型式检验项目）；
  • 误差控制（如甲烷1%浓度时误差≤±0.10%）。
• ​​安全冗余​​：
  • 超限保护、位置影响抑制、多重电气安全设计。

此标准全面覆盖产品设计、生产、检验全流程，强调安全性与可靠性，符合煤矿安全设备的严格规范。
