Q/ZS00-051-2020 光亮镀镍添加剂

以下是对两份光亮镀镍添加剂技术标准（ZF407 和 ZF407(III)）的详细内容总结：

​​核心内容总结：​​

两份标准分别规定了 ​​ZF407​​ 和 ​​ZF407(III)​​ 两种型号的光亮镀镍添加剂的物理特性、电镀工艺条件、基础液配制方法、检验方法及合格镀层效果要求。它们共享相似的结构和要求，但在关键工艺参数和添加剂用量上存在显著差异。

​​一、 通用结构与要求 (ZF407 和 ZF407(III) 共通点)​​

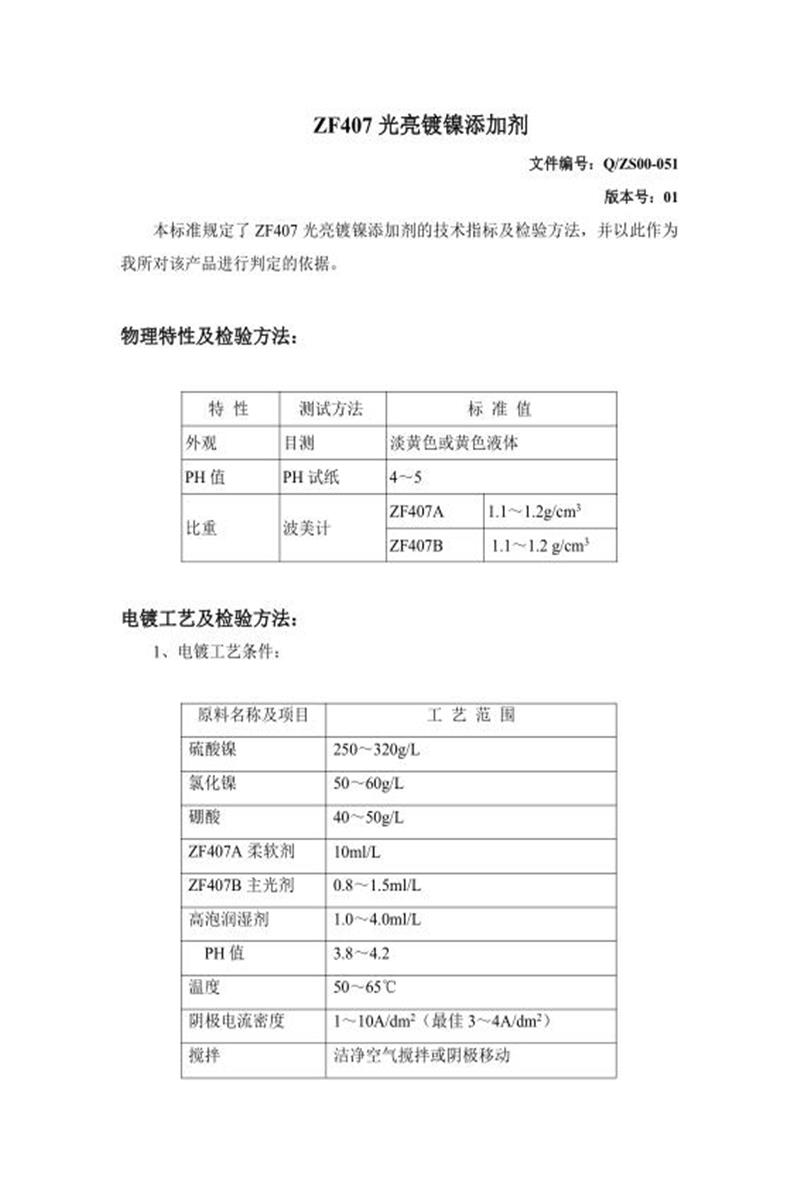

1. ​​文件信息：​​

   • 文件编号： Q/ZS00-051
   • 版本号： 01
   • 目的： 规定技术指标与检验方法，作为产品判定依据。

2. ​​物理特性及检验方法：​​

   • ​​外观：​​ 淡黄色或黄色液体（目测）。
   • ​​PH值：​​ 4~5（PH试纸）。
   • ​​比重：​​
     • ​​A组分 (柔软剂)：​​ 1.1~1.2 g/cm³ (波美计)。
     • ​​B组分 (主光剂)：​​ 1.1~1.2 g/cm³ (波美计)。

3. ​​电镀工艺基础：​​

   • 均包含 ​​氯化镍 (50~60g/L)​​ 和 ​​硼酸 (40~50g/L)​​。
   • 都需要添加 ​​润湿剂​​ (具体名称/用量不同)。
   • ​​温度范围：​​ 50~65℃。
   • ​​阴极电流密度最佳范围：​​ 3~4 A/dm²。
   • ​​搅拌方式：​​ 洁净空气搅拌或阴极移动。
   • ​​基础液配制流程 (核心步骤类似)：​​
     • 加热适量水。
     • 溶解硫酸镍、氯化镍。
     • 用热水溶解硼酸后加入。
     • 加活性炭处理 (2~3g/L，搅拌1~2h，静置2h，过滤)。
     • 加水至体积，用稀硫酸调初始PH。
     • 低电流电解处理 (瓦楞阴极，至凹处无灰黑)。
     • 用碳酸钠或NaOH溶液调至工作PH。
   • ​​检验方法：​​ 均使用 ​​赫尔槽试验 (Hull Cell Test)​​。
     • 基础液体积： 250ml。
     • 温度： 55℃左右。
     • 电流： 2A。
     • Hull阳极： 1#镍板。
   • ​​电镀效果要求 (核心要求一致)：​​ 镀层需呈镜面光亮，整平性良好，无针孔、麻点、发花、发雾、条纹等现象。

​​二、 ZF407 与 ZF407(III) 的关键差异点​​

​​结论：​​

这两份标准定义了两种性能相似但配方和应用细节不同的光亮镀镍添加剂体系：

1. ​​ZF407：​​ 适用于 ​​高硫酸镍浓度 (250-320g/L)​​ 体系，需要 ​​更高用量​​ 的添加剂 (A剂 10ml/L, B剂 0.8-1.5ml/L)，工作PH范围 ​​较低且窄 (3.8-4.2)​​，允许更宽的 ​​电流密度范围 (1-10A/dm²)​​。基础液配制需先调至强酸性电解。
2. ​​ZF407(III)：​​ 适用于 ​​中低硫酸镍浓度 (180-250g/L)​​ 体系，所需添加剂 ​​用量显著降低​​ (A剂 6-8ml/L, B剂 0.3-0.6ml/L)，工作PH范围 ​​稍高且宽 (4.0-4.8)​​，电流密度范围 ​​稍窄 (2-6A/dm²)​​。基础液配制直接调至工作PH范围电解。对镀层外观额外要求无烧焦和发黑。赫尔槽检验时间更短。
