Q/ZS04-003-2020 高速甲基磺酸亚光纯锡添加剂

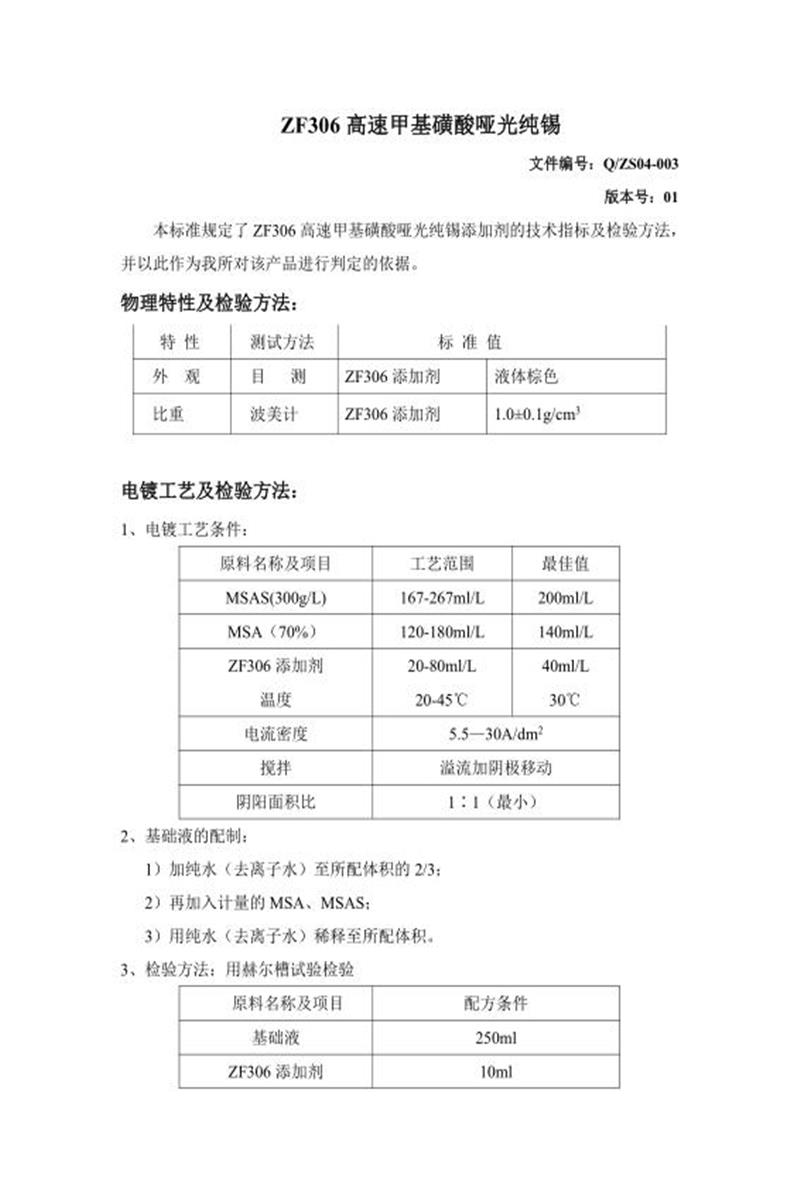

​ZF306高速甲基磺酸哑光纯锡添加剂​ 的技术标准（文件编号：Q/ZS04-003，版本号：01）。以下是详细总结：

1. ​文件性质与目的：​​

   • 这是一份企业标准（Q/）。
   • 它规定了 ZF306 添加剂的技术指标（要求）和检验方法。
   • 目的是作为该企业（研究所）判定该产品质量是否合格的依据。

2. ​产品核心信息：​​

   • ​产品名称：​​ ZF306高速甲基磺酸哑光纯锡添加剂
   • ​基本特性：​​ 棕色液体。

3. ​物理特性及检验方法：​​

   • ​特性：​​
     • ​外观：​​ 棕色液体。
     • ​比重：​​ 1.0 ± 0.1 g/cm³。
   • ​检验方法：​​
     • ​外观：​​ 目测。
     • ​比重：​​ 使用波美计测量（波美度值需根据换算关系得出密度值）。

4. ​电镀工艺条件：​​

   • 该添加剂应用于甲基磺酸体系哑光纯锡电镀。
   • ​关键工艺参数范围与最佳值：​​

     原料/项目	工艺范围	最佳值
     ​MSAS (300g/L)​​	167 - 267 ml/L	200 ml/L
     ​MSA (70%)​​	120 - 180 ml/L	140 ml/L
     ​ZF306 添加剂​	20 - 80 ml/L	40 ml/L
     ​温度​	20 - 45 ℃	30 ℃
     ​电流密度​	5.5 - 30 A/dm²	5.5 - 30 A/dm² (无单一最佳值)
     ​搅拌​	溢流 + 阴极移动	溢流 + 阴极移动
     ​阴阳极面积比​	最小 1:1	最小 1:1

5. ​基础液配制方法：​​

   1. 向镀槽中加入所需最终体积约 ​2/3​ 的纯水（去离子水）。
   2. 加入计算好量的 ​MSA (70%)​​ 和 ​MSAS (300g/L)​。
   3. 用纯水（去离子水）将溶液稀释至最终所需体积。

6. ​检验方法（赫尔槽试验）：​​

   • 这是用于验证添加剂性能和镀液状况的标准测试方法。
   • ​试验配方：​​

     原料/项目	用量/条件
     ​基础液​	250 ml
     ​ZF306添加剂​	10 ml
     ​温度​	30 ℃
     ​电流​	3 A
     ​电镀时间​	1 分钟 (1 min)
     ​阳极​	锡板
     ​阴极​	铜片 (Hull 阴极)

7. ​合格镀层效果判定标准：​​

   • ​合格状态：​​ 赫尔槽试片 ​全片​ 呈现 ​半光雾白​ 外观。
   • ​不合格现象（出现任意一项即为不合格）：​​
     1. ​不均匀，发雾发花：​​ 镀层表面不光洁、有雾状或花斑。
     2. ​有烧焦，低区漏镀：​​ 高电流密度区出现烧焦（黑色、粗糙），低电流密度区未镀上（漏镀）。
     3. ​发暗，有条纹：​​ 镀层颜色暗淡无光，或存在可见条纹。

8. ​文件流程：​​

   • 文件包含标准流程环节：​拟制、审核、批准​（具体人员签名未在提供内容中显示）。

​总结核心要点：​​

这份标准详细规定了 ZF306 添加剂的基本物理属性（棕色液体，比重 1.0±0.1 g/cm³）以及它在高速甲基磺酸哑光纯锡电镀工艺中的使用方法、配比（最佳值 MSAS 200ml/L， MSA 140ml/L， ZF306 40ml/L）和关键操作参数（温度 30℃， 电流密度 5.5-30 A/dm²， 搅拌方式， 阴阳极面积比）。它提供了基础液的配制步骤。最重要的是，它明确了使用 ​赫尔槽试验​ 作为核心的质量检验手段，并清晰定义了合格镀层（全片半光雾白）的具体要求和不合格镀层的具体缺陷表现（不均匀/发雾发花、烧焦/漏镀、发暗/条纹）。该标准是企业内部对 ZF306 添加剂进行质量控制的基础文件。
