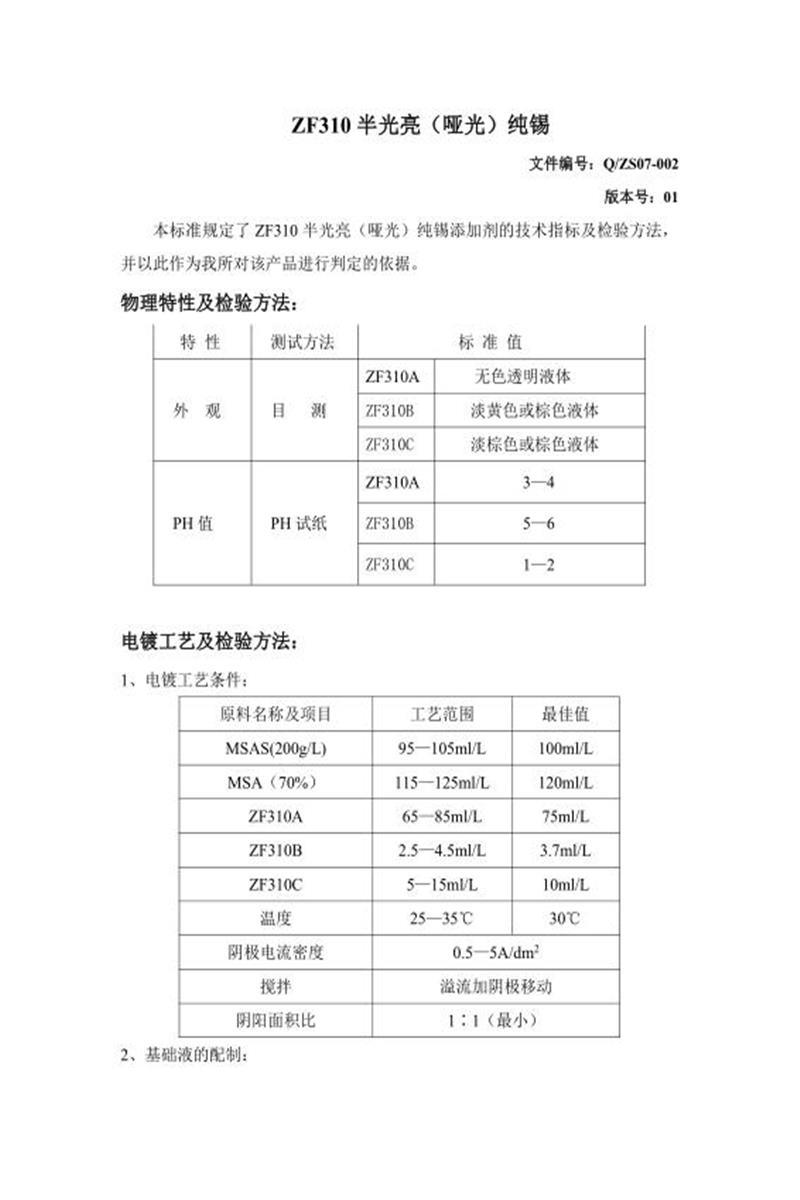

Q/ZS07-002-2020 半光亮（亚光）纯锡添加剂

本标准详细规定了 ​ZF310半光亮(哑光)纯锡添加剂​（包含ZF310A、ZF310B、ZF310C三个组分）的技术指标、电镀工艺参数、基础液配制方法以及产品质量的检验方法（特别是赫尔槽试验），用于判定该产品是否合格。

​主要组成部分：​​

1. ​产品标识与适用范围：​​

   • 产品名称：ZF310半光亮(哑光)纯锡添加剂。
   • 文件信息：文件编号Q/ZS07-002，版本号01。
   • 目的：作为判定该产品（ZF310A/B/C添加剂组合）是否符合要求的技术依据。

2. ​物理特性及检验方法：​​

   • 明确规定了三个组分的外观和pH值标准：
     • ​ZF310A：​​
       • 外观：无色透明液体（目测）。
       • pH值：3-4（使用pH试纸测量）。
     • ​ZF310B：​​
       • 外观：淡黄色或棕色液体（目测）。
       • pH值：5-6（使用pH试纸测量）。
     • ​ZF310C：​​
       • 外观：淡棕色或棕色液体（目测）。
       • pH值：1-2（使用pH试纸测量）。

3. ​电镀工艺及检验方法：​​

   • ​1. 电镀工艺条件：​​

     • 规定了电镀液各组分浓度范围及最佳操作参数：

       原料名称及项目	工艺范围	最佳值
       ​MSAS (200g/L)​​	95-105 ml/L	100 ml/L
       ​MSA (70%)​​	115-125 ml/L	120 ml/L
       ​ZF310A​	65-85 ml/L	75 ml/L
       ​ZF310B​	2.5-4.5 ml/L	​3.7 ml/L​
       ​ZF310C​	5-15 ml/L	10 ml/L
       ​温度​	25-35 °C	​30 °C​
       ​阴极电流密度 (Jk)​​	​0.5-5 A/dm²​	​0.5-5 A/dm²​
       ​搅拌​	溢流加阴极移动	溢流加阴极移动
       ​阴阳面积比 (Sa:Sk)​​	≥ 1:1 (最小)	≥ 1:1 (最小)

     • 关键点： 阴极电流密度范围较宽（0.5-5 A/dm²），最佳温度30°C，ZF310B的最佳值明确为3.7 ml/L，阴阳面积比至少为1:1。

   • ​2. 基础液的配制：​​

     • 提供了详细的配制步骤：
       1. 向镀槽中加入所需最终体积约2/3的纯水（去离子水）。
       2. 加入计算好的MSA和MSAS原料。
       3. 用纯水（去离子水）稀释至最终所需体积。
     • 注意： 此步骤仅配制基础液（MSA + MSAS + H₂O），不含ZF310添加剂。添加剂应在使用前按工艺条件加入基础液中。

   • ​3. 检验方法：赫尔槽试验 (Hull Cell Test)：​​

     • 指定使用赫尔槽试验作为检验电镀效果的主要方法。
     • 规定了试验的具体配方和条件：

       项目	配方条件
       ​基础液​	​250 ml​
       ​ZF310A​	​19 ml​
       ​ZF310B​	​0.9 ml​
       ​ZF310C​	​2.5 ml​
       ​电流​	​0.5 A​
       ​电镀时间​	​5 分钟​
       ​HULL 阳极​	​锡板​
       ​阴极​	​铜片​

   • ​4. 电镀效果判定标准：​​

     • ​合格标准：​​ 赫尔槽试片全片呈现半光发白的效果。
     • ​不合格标准 (出现以下任意一种现象即为不合格)：​​
       1. ​不均匀，发雾发花：​​ 镀层表面不光洁、不均匀、模糊或呈现花斑。
       2. ​有烧焦，低区漏镀：​​ 高电流密度区域出现黑色、粗糙或海绵状的烧焦现象，或低电流密度区域没有镀上锡层（漏镀）。
       3. ​发暗，有条纹：​​ 镀层整体或局部颜色暗淡无光，或存在明显的线状条纹。

4. ​管理信息：​​

   • 文件包含拟制、审核、批准三个流程环节（具体人名未填写）。

​总结要点：​​

• 该标准是一个针对特定纯锡添加剂组合（ZF310A/B/C）​的、用于获得半光亮（哑光）锡镀层的技术规范。
• 规定了添加剂本身的物理特性（外观、pH）。
• 详细给出了使用该添加剂进行电镀的完整工艺配方和操作条件​（浓度、温度、电流密度、搅拌、阴阳极面积比）。
• 提供了基础液配制的标准程序。
• 明确使用赫尔槽试验作为核心的质量检验手段。
• 制定了清晰、具体的镀层质量合格/不合格判定标准，重点在于全片均匀的半光发白效果，并列举了关键的失效模式（发雾、发花、烧焦、漏镀、发暗、条纹）。
