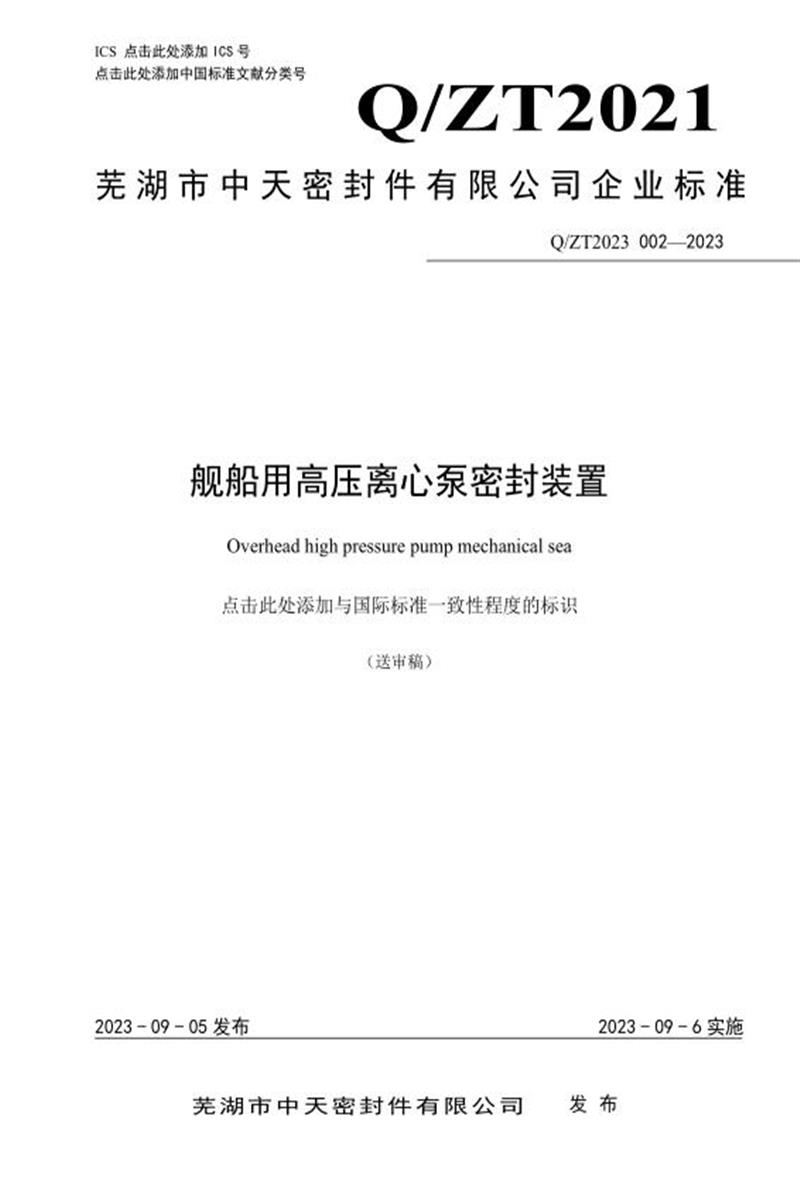

以下是芜湖市中天密封件有限公司企业标准 Q/ZT2023 002-2023《舰船用高压离心泵密封装置》 的核心内容总结：
一、标准背景与目标
- 产品定位
针对舰船高压离心泵开发的高性能机械密封装置，解决高温、高压、强腐蚀等极端工况下的密封可靠性问题。
- 创新驱动
由芜湖中天密封件有限公司与南京航空航天大学合作研发，融合结构设计、材料科学和精密制造技术，突破国内技术瓶颈。
二、核心技术创新
- 结构创新
- 凸台搭接式设计：缩短动静环有效尺寸，提升承压能力。
- 动环阶梯结构：减小密封接触面积，便于超精密加工。
- 精细织构设计：优化摩擦磨损特性，延长使用寿命。
（芜湖中天持有相关专利）
- 材料创新
- 碳化硅陶瓷：密度低、硬度高（HV≥2800）、摩擦系数小（≤0.15）、耐温范围广（-55℃~400℃）、耐强酸/强碱腐蚀。
- 性能优势：耐高温性为传统产品的4倍，寿命>8000小时。
- 工艺创新
- 亲水性固结磨料研磨技术（南航专利）：
- 采用去离子水研磨液，中心送液。
- 实现密封环平面度≤0.6微米（Ra≤0.8μm），同轴度≤0.2mm。
- 效率较传统手工研磨提升显著，应用于碳化硅空间反射镜等军工领域。
三、关键性能指标
| 项目 |
技术要求 |
| 泄漏量 |
≤5 mL/h（煤油介质≤2mL/h） |
| 线速度 |
≥25 m/s |
| 耐温范围 |
-55℃ ~ 400℃ |
| 摩擦系数 |
≤0.15 |
| 平面度 |
≤0.0006 mm |
| 截面比压 |
0.19~0.21 N/mm² |
| 介质适应性 |
强酸、强碱、高温、易爆、易腐蚀 |
四、试验验证要求
- 出厂试验（每台必检）
- 泄漏量、平面度、同轴度、表面粗糙度等（按5.1-5.7条）。
- 型式试验（适用场景）：
- 新产品定型、工艺重大变更、停产复产、每月例行抽检。
- 介质试验数据（13000 r/min）：
| 介质 |
压力(MPa) |
温度(℃) |
泄漏量 |
结果 |
| 煤油 |
0-35 |
120 |
≤2mL/h |
实测0 mL/h |
| 氧气 |
0-22 |
120 |
- |
无可视气泡 |
| 氨气 |
0-22 |
120 |
≤2mL/h |
实测0 mL/h |
| 清水 |
0-20 |
120-170 |
≤2mL/h |
实测0 mL/h |
五、质量控制与标准依据
- 引用标准
- JB/T 8871-2002《机械密封用密封环技术条件》
- JB/T 8872-2002《机械密封技术条件》
- JB/T 7369-2004《机械密封端面检验方法》
- 质量保证
- 自交货日起1年内，非易损件质量问题免费维修/更换。
- 每批附质量证明书（含生产信息、试验结果、检验印记）。
六、包装与储运
- 包装要求
- 单箱存放同规格产品，标注生产单位、密封代号、批号、净重。
- 外箱标识“向上”“防潮”“小心轻放”（符合GB/T 191）。
- 储运条件
- 运输按CB/T 8888；
- 贮存环境：温度-20~40℃，湿度≤85%，无腐蚀气体。
七、产业化与应用前景
- 阶段：产业化阶段，可直接配套舰船高压离心泵。
- 应用领域：船舶工业、石油化工、机械、发电、冶金等需高可靠性密封的场景。
- 行业意义：解决国内高压密封技术瓶颈，提升关键装备服役性能。
总结：该标准依托三大创新（结构/材料/工艺），定义了碳化硅陶瓷密封组件的极限性能指标（耐压35MPa、耐温400℃、寿命8000h+），并通过严苛试验验证其可靠性，填补国内舰船高压密封领域标准空白。
