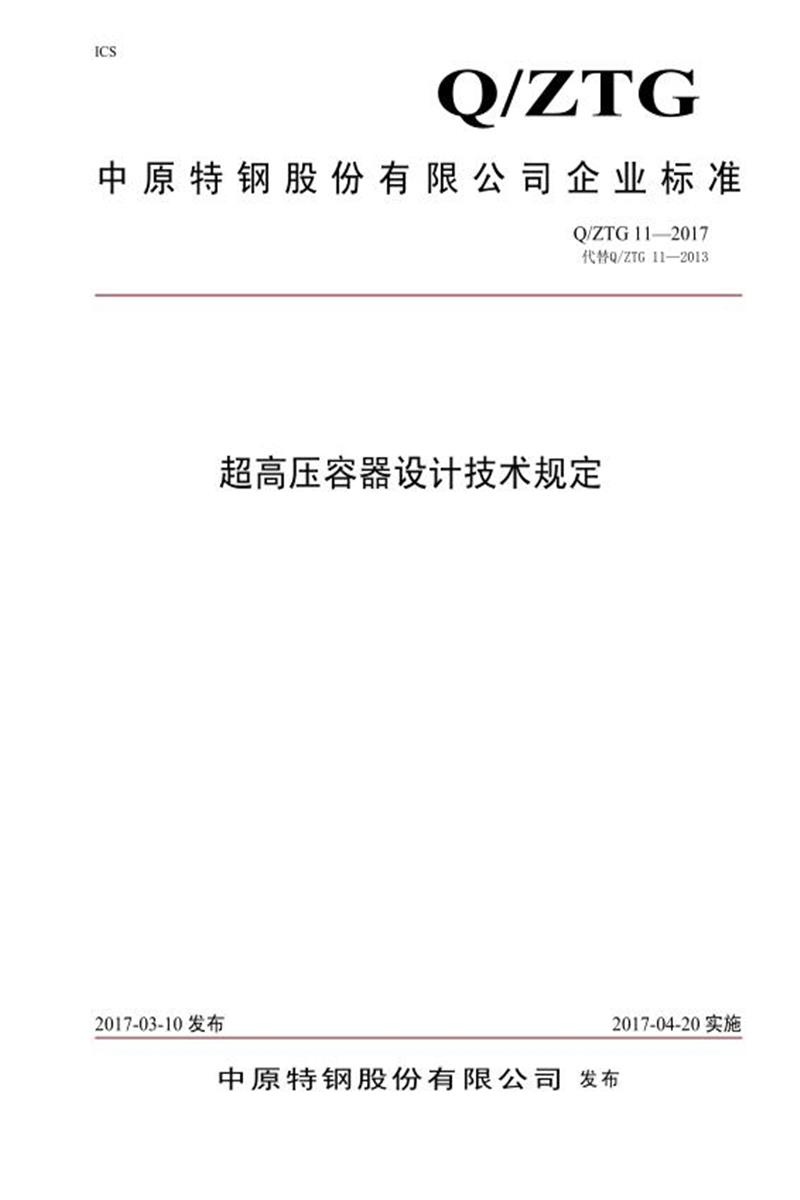

Q/ZTG 11-2017 超高压容器设计技术规定

以下是《超高压容器设计技术规定》（Q/ZTG 11-2017）的详细内容总结：

​​一、标准基本信息​​

• ​​标准号​​：Q/ZTG 11-2017
• ​​替代标准​​：Q/ZTG 11-2013
• ​​主要修订内容​​：
  • 新增风险评估报告编制与审查规定；
  • 新增压力容器设计条件审查规定；
  • 新增安全附件设计与选用规范；
  • 修改引用文件。
• ​​归口单位​​：中原特钢股份有限公司标准化室
• ​​起草单位​​：中原特钢股份有限公司压力容器室

​​二、核心设计规定​​

​​1. 设计条件审查​​（4.1）

设计前需审查以下内容：

• 操作参数（压力、温度、载荷等）；
• 环境条件（抗震烈度、风雪载荷）；
• 介质组分与特性；
• 预期使用年限；
• 几何参数及管口方位；
• 设计委托单位需在合同中明确设计条件。

​​2. 风险评估报告​​（4.2）

• ​​必备内容​​：
  • 设计参数（压力、温度、材料、介质）；
  • 失效模式分析（爆炸、泄漏、腐蚀等）；
  • 非标失效模式的计算方法；
  • 泄漏与爆炸处置措施；
  • 人员防护要求；
  • 运输安装要求。
• ​​签署要求​​：需经设计、校核、审核等五级签署。

​​三、强度计算与校核​​

​​1. 筒体设计​​（4.3）

• ​​失效准则​​：采用爆破失效准则。
• ​​爆破安全系数​​：
  • 一般容器 n_b \geq 2.2；
  • 超高压水晶釜 n_b \geq 2.4。
• ​​关键公式​​：
  • ​​爆破压力​​（福贝尔公式）：

    P_b = \frac{2}{\sqrt{3}} R_{p0.2}^t \left(2 - \frac{R_{p0.2}^t}{R_m^t}\right) \ln K

  • ​​壁厚计算​​：

    \delta = \frac{d}{2} \left\{ \exp \left[ \frac{\sqrt{3} n_b p}{2 R_{p0.2}^t \left(2 - \frac{R_{p0.2}^t}{R_m^t}\right)} \right] - 1 \right\}

  • ​​盲孔底部厚度​​：

    t = \frac{D}{2} \sqrt{\frac{P F n_b}{2 R_{p0.2}}} + C

​​2. 温差应力计算​​（4.5）

• ​​外加热时内壁应力​​：

  \sigma_t^T = \sigma_z^T = \frac{\alpha E (T_i - T_o)}{2(1-\mu)} \left( \frac{1}{\ln K} - \frac{2K^2}{K^2-1} \right)

​​3. 关键元件强度校核​​

• ​​螺套类​​（4.6）：环向截面当量应力 \sigma_{eq} = \sigma_{ma} + \sigma；
• ​​螺纹压环类​​（4.7）：挤压应力 \sigma_{jy} = \frac{4F}{\pi (D_0^2 - d_i^2) n}；
• ​​密封塞类​​（4.8）：切应力 \tau = \frac{F}{\pi D_2 h}。

​​四、安全附件设计​​（第5章）

​​1. 装设要求​​

• 超压泄放装置需可靠安装（特殊情况下可外置）；
• 易爆/剧毒介质需设置排放导管；
• 爆破片与安全阀组合时，爆破片不得产生碎片。

​​2. 选用规范​​

• ​​安全阀​​：
  • 适用清洁、低粘度介质；
  • 整定压力偏差 ≤ ±2.5% 或 ±5 MPa；
  • 设计压力 p \geq p_z（整定压力）。
• ​​爆破片​​：
  • 适用压力快速增长或密封要求高的场景；
  • 设计压力 p \geq p_b + \text{制造范围上限}。
• ​​材料选择​​：
  • O型圈材料需匹配介质（如氟橡胶耐酸、硅橡胶耐高温）。

​​3. 泄放量计算​​

• ​​安全泄放量​​：

  W_s = \frac{\rho V \times 10\%}{t} \quad (\text{kg/h})

• ​​爆破片额定泄放量​​：

  W = 5.2 \lambda C_s A P \quad (W \geq W_s)

​​五、制造与检验要求​​（第6-8章）

​​1. 锻件材料要求​​

• ​​化学成分​​：P ≤ 0.012%，S ≤ 0.005%；
• ​​力学性能​​：
  • KV_2 \geq 47 \, \text{J}，A \geq 14\% \sim 16\%；
  • 断裂韧性 K_{IC} \geq 130 \, \text{MPa} \cdot \sqrt{\text{m}}。

​​2. 无损检测​​

• 耐压试验后需进行 ​​100%磁粉检测​​ + ​​20%超声波检测​​；
• 锻件需满足晶粒度≥5级、夹杂物等级要求。

​​3. 设计使用年限​​

• 有疲劳数据时：取筒体疲劳寿命的 ​​1/15​​；
• 无数据时：参考同类容器经验设计。

​​六、其他关键条款​​

• ​​试验压力​​（4.4）：

  P_T = \eta P \frac{R_{p0.2}}{R_{p0.2}^t} \quad (\eta = 1.10 \sim 1.25)

• ​​密封设计​​（4.9）：
  • 金属密封分单边/双边倾斜楔环，提供法向力与挤压应力公式；
  • O型圈选型表明确介质适用温度范围（如硅橡胶：-60~260℃）。

​​总结​​

本标准系统规范了超高压容器从设计条件审查、风险评估、强度计算（筒体/螺纹元件/密封）、安全附件选型到制造检验的全流程。核心特点包括：

1. ​​严格的安全系数​​（水晶釜 n_b \geq 2.4）；
2. ​​失效模式全覆盖​​（爆破、泄漏、温差应力）；
3. ​​安全附件组合使用规则​​（爆破片+安全阀）；
4. ​​材料与制造高要求​​（锻件纯净度、无损检测比例）。
   适用于石油化工、水晶制造等领域超高压容器的设计与安全管控。
