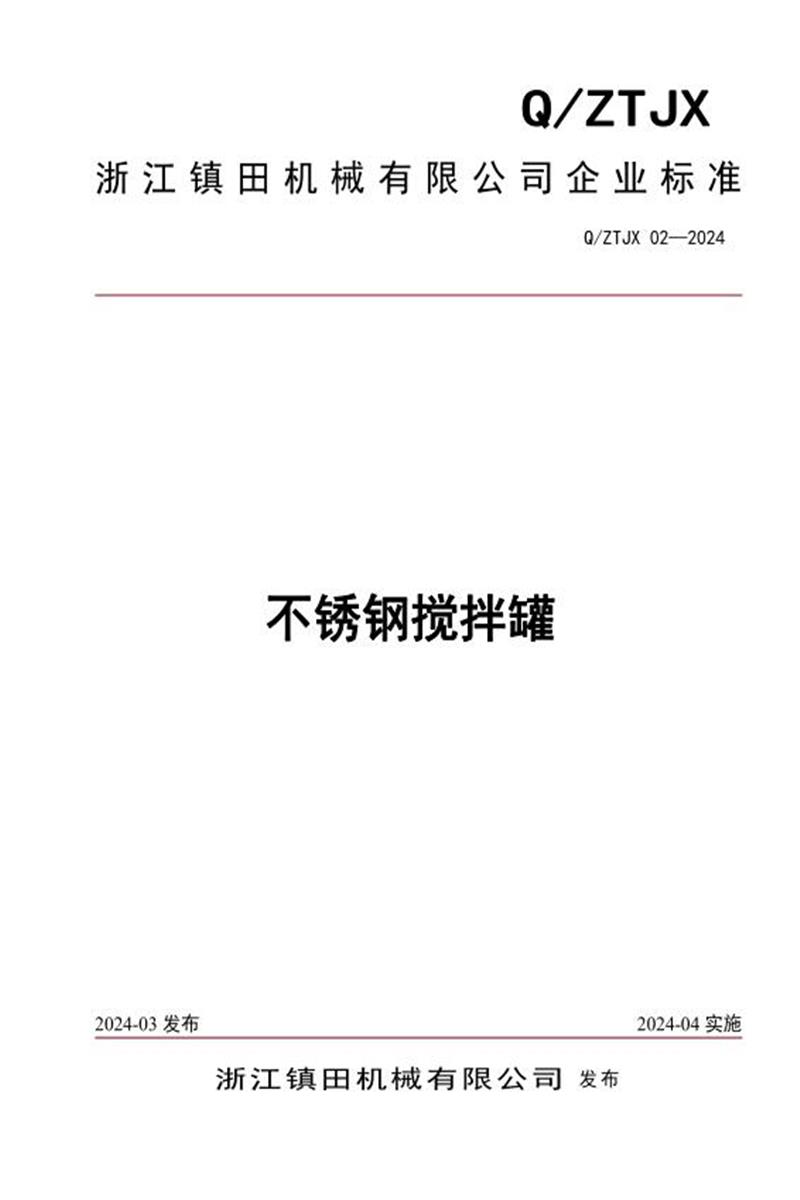

Q/ZTJX 02-2024 不锈钢搅拌罐

大小：1.02 MB
语言：中文版
格式： PDF文档
类别：企业标准

关键词：搅拌不锈钢 ZTJX 02 2024

资源简介

《Q/ZTJX 02-2024 不锈钢搅拌罐》企业标准主要内容的详细总结：

核心目标： 规范浙江镇田机械有限公司生产的不锈钢搅拌罐的设计、制造、检验、标志、包装和运输，确保产品质量、安全性和性能满足要求。

1. 范围 (Scope)

适用于浙江镇田机械有限公司生产的不锈钢搅拌罐。
规定了其术语定义、技术要求、试验方法、检验规则、标志、包装和运输要求。

2. 规范性引用文件 (Normative References)

列出了标准中引用的关键国家或行业标准（如GB/T 191, GB/T 700, GB 2894, GB/T 3280, GB/T 4237, GB 4806.1, GB 5226.1, GB/T 14253, GB/T 13384, GB 16798等），以及《药品生产质量管理规范(2010年修订)》。这些文件的要求构成本标准不可或缺的部分。

3. 术语与定义 (Terms and Definitions)

该部分声明适用于本文件的术语和定义，但标准文本中未列出具体术语（可能需参考引用标准或行业通用定义）。

4. 技术要求 (Technical Requirements)
* 4.1 工作条件 (Operating Conditions):
* 处理介质：干湿固体、固液混合物、液体。
* 处理能力：按客户工艺需求定制。
* 电源：三相380V/50Hz、单相220V/50Hz或客户指定。
* 传热介质：导热油、水、蒸汽。
* 设备容积：100L, 200L, 300L, 350L, 500L, 600L, 1000L, 1500L...（按需定制）。
* 功率：0.75KW ~ 15KW（按需定制）。
* 搅拌转速：10 RPM ~ 2800 RPM（按需定制）。
* 容器承压：无压装置（常压）。
* 4.2 基本要求 (Basic Requirements):
* 材料选择 (Material Selection):
* 内锅体（接触物料）：一般选用304或316不锈钢，必须符合GB/T 3280或GB/T 4237。
* 外锅体及框架：一般选用Q235-B碳钢或304不锈钢，需符合GB/T 3274、GB/T 700、GB/T 3280、GB/T 4237。
* 卫生与合规性 (Hygiene and Compliance):
* 所有接触物料的零部件（含密封件）必须符合GB 16798（食品机械安全卫生）。
* 用于制药时，还需满足GMP要求。
* 制造质量 (Manufacturing Quality):
* 焊接件、机加工件、装配质量需符合GB/T 14253（轻工业机械通用技术条件）。
* 导热油系统 (Heat Transfer Oil System):
* 导热油管道连接宜用法兰，密封垫宜用金属缠绕石墨垫片。
* 安全标识 (Safety Marking):
* 设备外表危险部位必须设置符合GB 2894的安全提示和操作提示。
* 外观质量 (Appearance Quality):
* 需符合GB/T 14253规定。
* 4.3 产品外观 (Product Appearance):
* 罐体表面光亮、色泽均匀、耐老化，无裂痕、麻点、色斑。
* 漆层均匀、光洁，无漏漆、掉漆、颜色不均。
* 焊缝平整，无漏焊。
* 设备无机械损伤，无伤人尖角、棱边。
* 整机清洁，无污渍、锈斑，螺丝紧固，铭牌清晰、位置正确。
* 4.4 结构 (Structure):
* 采用支腿支撑，无需额外基础，支腿需有足够强度承受自重、物料重及搅拌震动。
* 立式结构，有效容积>600L时不宜采用可倾式。
* 搅拌装置 (Agitation System):
* 根据物料特性和操作目的设计选型（桨式、锚式、框式、螺旋式等）。
* 易于罐内清洁。
* 电机考虑 (Motor Considerations):
* 考虑电机重量、高度对重心影响及防倾倒风险。
* 电机需有防潮、防物料污染措施。
* 4.5 安全卫生 (Safety and Hygiene):
* 机械安全卫生符合GB 16798。
* 电气安全符合GB 5226.1。
* 橡胶密封件符合GB 4806.1（食品安全通用要求）。
* 可接触部位设置符合GB 2894的安全标志。
* 外露高温部位需进行隔热处理。
* 4.6 使用性能 (Performance):
* 使用容积≤有效容积的70%。
* 搅拌无死角，所有物料能被搅动到。
* 运行噪声（声压级）≤ 85 dB(A)。
* 连续运行平稳可靠，传动机构无异响。
* 各执行元件（如阀门、控制部件）动作灵敏、到位，与工艺控制协调一致。

5. 试验方法 (Test Methods)

5.1 外观 (Appearance): 目测检查（符合4.3）。
5.2 结构 (Structure): 目测检查零配件完整性、损伤情况。
5.3 材质检查 (Material Inspection): 查验原材料及配件材质单、检测报告（符合4.2, 4.6）。
5.4 电器安全 (Electrical Safety): 按GB 5226.1规定测试。
5.5 噪声 (Noise): 按GB/T 3768规定测试（符合4.6.3）。
5.6 搅拌测试 (Agitation Test):
- 方法：用酱油等黏性物料测试。
- 要求：搅拌后，搅拌器经过的器壁上无物料黏着（验证无死角）。
5.7 运转测试 (Operation Test):
- 每台设备装配完成后进行空载运行测试。
- 时间：≥30分钟。
- 检查：搅拌机性能，需符合4.6.4（运行平稳、无异响）和4.6.5（执行元件灵敏到位）。
5.8 控制系统测试 (Control System Test): 按控制要求逐步测试，确保无异常。

6. 检验规则 (Inspection Rules)

6.1 总则 (General): 产品须经厂质检部门按本标准检验合格方可出厂，附合格证。
6.2 检验类型 (Types): 分出厂检验和型式检验。
6.3 出厂检验 (Factory Inspection): 检验项目为本标准所有技术要求条款（第4章）。
6.4 型式检验 (Type Inspection): 检验项目为标准的全部要求（包含技术要求、试验方法、标志包装等）。
6.5 型式检验时机 (When to Conduct Type Inspection):
- a) 新产品试制定型鉴定。
- b) 结构、材料、工艺重大改变可能影响性能时。
- c) 停产一年以上恢复生产时。
- d) 正常生产每两年进行一次。
6.6 抽样与判定 (Sampling and Judgment):
- 样品：从出厂检验合格品中抽取一台。
- 不合格处理：允许调整一次后复检。复检仍有不合格项，则型式检验不合格。

7. 标志 (Marking)

7.1 位置与形式 (Location and Form): 标志位于产品及包装明显部位。标牌宜符合GB/T 13306。
7.2 标牌内容 (Content of Nameplate): 至少包括：
- a) 制造厂名（浙江镇田机械有限公司）；
- b) 产品名称和型号；
- c) 额定功率；
- d) 额定电压；
- e) 额定频率；

8. 包装和运输 (Packing and Transportation)

8.1 包装要求 (Packing Requirements): 包装应符合GB/T 13384（机电产品包装通用技术条件）。
8.2 随机文件 (Documents Supplied): 每台产品应提供：
- a) 使用说明书；
- b) 产品合格证；
- c) 装箱单。
- 文件需做防潮处理。
8.3 包装细节 (Packing Details):
- 按8.1要求包装固定设备，做好标识和检查。
- 包装物外表面标记内容：
  - 收货人地址及联系方式；
  - 毛重及尺寸（长宽高）；
  - 重心位置；
  - 警示标记及吊装标识；
  - 其他标识（如熏蒸标识）。
8.4 运输与贮存 (Transportation and Storage):
- 运输方式：适应陆路和水路运输及装载要求。
- 装卸要求：小心轻放，严禁倒置和堆垛。防止剧烈颠簸。
- 贮存要求：存放于通风、干燥仓库内，避免与氯化物共存。室外存放需有防护措施。

9. 其他信息 (Other Information)

前言 (Foreword):
- 按GB/T 1.1-2021规则起草。
- 本标准由浙江镇田机械有限公司提出并起草。
- 主要起草人：阳章。
- 本标准为首次发布。
首次发布 (First Release): 明确此版本是首次制定发布的标准。

这份总结涵盖了标准的核心技术指标（材料、结构、性能）、质量控制流程（检验、测试）、安全卫生要求、产品标识以及储运规范，提供了对浙江镇田机械有限公司不锈钢搅拌罐产品全面而详细的要求概览。
