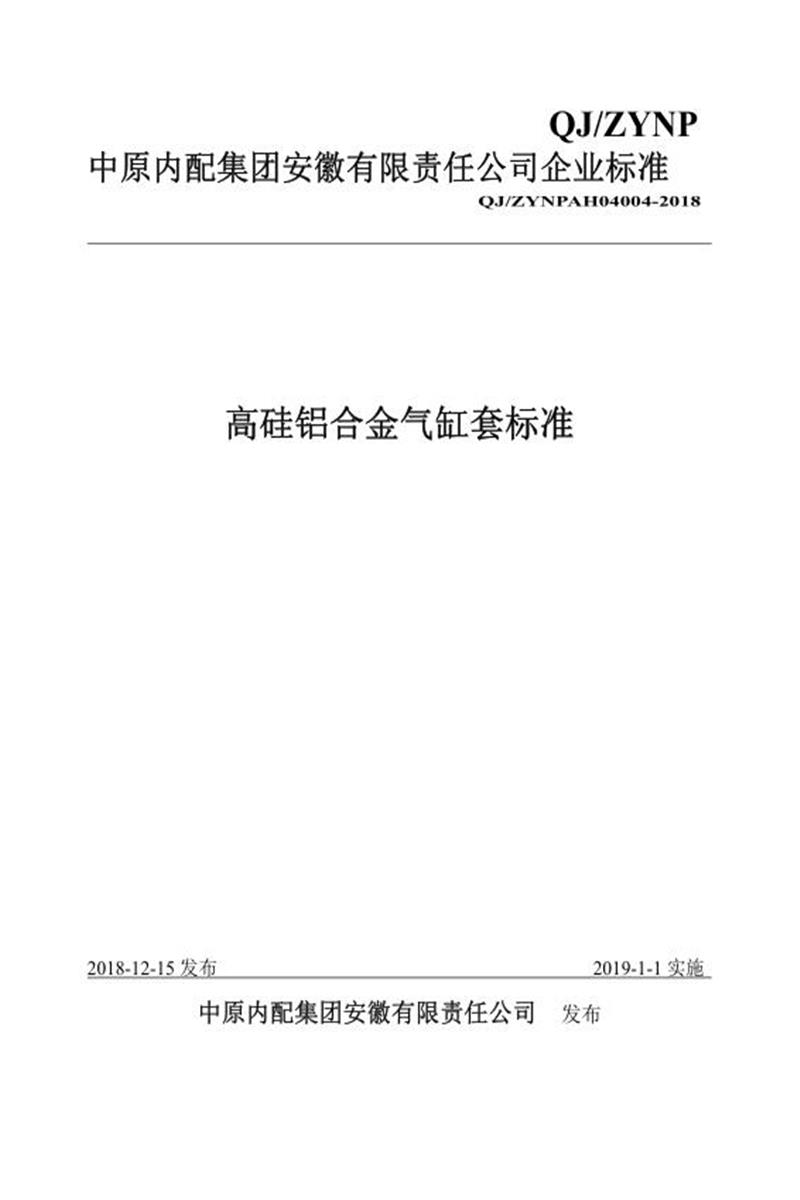

以下是对《高硅铝合金气缸套标准》(QJ/ZYNPAH04004-2018) 的详细内容总结：
一、基本信息
- 标准编号：QJ/ZYNPAH04004-2018
- 实施日期：2019年1月1日
- 发布单位：中原内配集团安徽有限责任公司
- 适用范围：
- 气缸内孔直径 ≤110mm 的内燃机发动机用全铝气缸体零部件。
- 高硅铝合金气缸套（铸造时与气缸体铸为一体）。
二、核心要求
1. 化学成分（表1）
| 元素 |
质量分数（%） |
备注 |
| Si |
15.0–30.0 |
主要合金元素 |
| Fe |
≤1.5 |
限制杂质 |
| Cu |
2.5–6.0 |
强化元素 |
| Mg |
0.5–1.8 |
强化元素 |
| Al |
余量 |
基体金属 |
| 其他 |
≤0.1（单个） |
微量元素忽略 |
2. 显微组织
- 检测位置：缸套内圆活塞环摩擦面及向外1mm区域。
- 硅晶粒要求：
- 形态：点状、小块状或短小条状，均匀分布。
- 晶粒度分级（表2）：
| 级别 |
平均尺寸（μm） |
合格条件 |
| 1 |
≤10 |
>10μm颗粒 ≤10% |
| 2 |
≤20 |
>20μm颗粒 ≤10% |
| 3 |
≤30 |
>30μm颗粒 ≤10% |
| 4–5 |
>30 |
不合格 |
- 测量规则：聚集硅晶需在晶界处分开测量（图6错误 vs 图7正确）。
3. 缩松缺陷
- 允许范围：
| 孔洞尺寸 |
允许数量/间距 |
判定 |
| <30μm |
忽略 |
合格 |
| 30–60μm |
≤3个，孔间距≥150μm |
合格 |
| >60μm |
0个 |
不合格 |
| >100μm 或肉眼可见 |
- |
不合格 |
- 图示说明：图8（合格）、图9-10（不合格孔间距）、图11（>100μm不合格）。
4. 机械性能
- 硬度：
- 检测位置：摩擦面及向外3mm区域。
- 要求：170–210 HB（86–94 HRB），同一缸套硬度差≤10 HBW（2 HRB）。
- 抗拉强度：
- ≥350 MPa（使用φ4mm试棒，取样位置接近摩擦面）。
5. 热学性能
- 导热系数（20–350℃）：≥100 W/(m·K)
- 热膨胀系数（20–200℃）：≤18×10⁻⁶/℃
6. 物理性能
7. 尺寸与几何公差
- 尺寸公差（GB/T 1800.1）：
| 部位 |
公差等级 |
| 内圆直径 |
IT11 |
| 外圆定位面直径 |
IT11 |
| 外圆毛刺面直径 |
IT13 |
| 总长 |
IT11 |
- 几何公差：
| 项目 |
允许值 |
| 外圆面对内孔圆跳动 |
≤0.15mm |
| 端面对内孔轴线垂直度 |
≤0.20mm |
| 内圆圆度 |
≤0.15mm |
8. 特殊要求
三、检测方法（表）
| 序号 |
检测项目 |
方法标准 |
设备/仪器 |
| 1 |
化学成分 |
GB/T 7999、GB/T 17432 |
光谱仪/化学分析 |
| 2 |
显微组织 |
GB/T 6394 |
金相显微镜 |
| 3 |
硬度 |
GB/T 230.1、GB/T 231.1 |
洛氏/布氏硬度计 |
| 4 |
抗拉强度 |
GB/T 228.1 |
万能试验机 |
| 5–6 |
外观/尺寸 |
- |
目视/卡尺/千分尺 |
| 7 |
几何公差 |
GB/T 1958 |
圆柱度仪/同轴度检测仪 |
| 8 |
粗糙度 |
GB/T 10610 |
粗糙度仪 |
| 9 |
导热系数 |
GB/T 22588-2008 |
热导率仪（闪光法） |
| 10 |
热膨胀系数 |
GB/T 4339 |
热膨胀系数仪 |
| 11 |
密度 |
GB/T 1423 |
电子天平 |
四、包装与贮存
- 出厂要求：经质检合格。
- 包装：按运输规定或客户协议，确保运输安全。
- 贮存：
- 环境：通风干燥仓库。
- 保质期：出厂后6个月内不致氧化（正常包装下）。
五、其他说明
- 起草部门：工程技术部（2018年12月15日首次发布）。
- 引用标准：涵盖材料成分、机械性能、几何公差等19项国标/行标（如JB/T 11207、GB/T 228.1等）。
总结：该标准系统规定了高硅铝合金气缸套的材料成分、显微组织、缺陷控制、力学/热学性能、尺寸精度及检测方法，确保产品在铸造一体式全铝气缸体中满足耐磨性、导热性和尺寸稳定性要求，适用于中小型内燃机应用。
