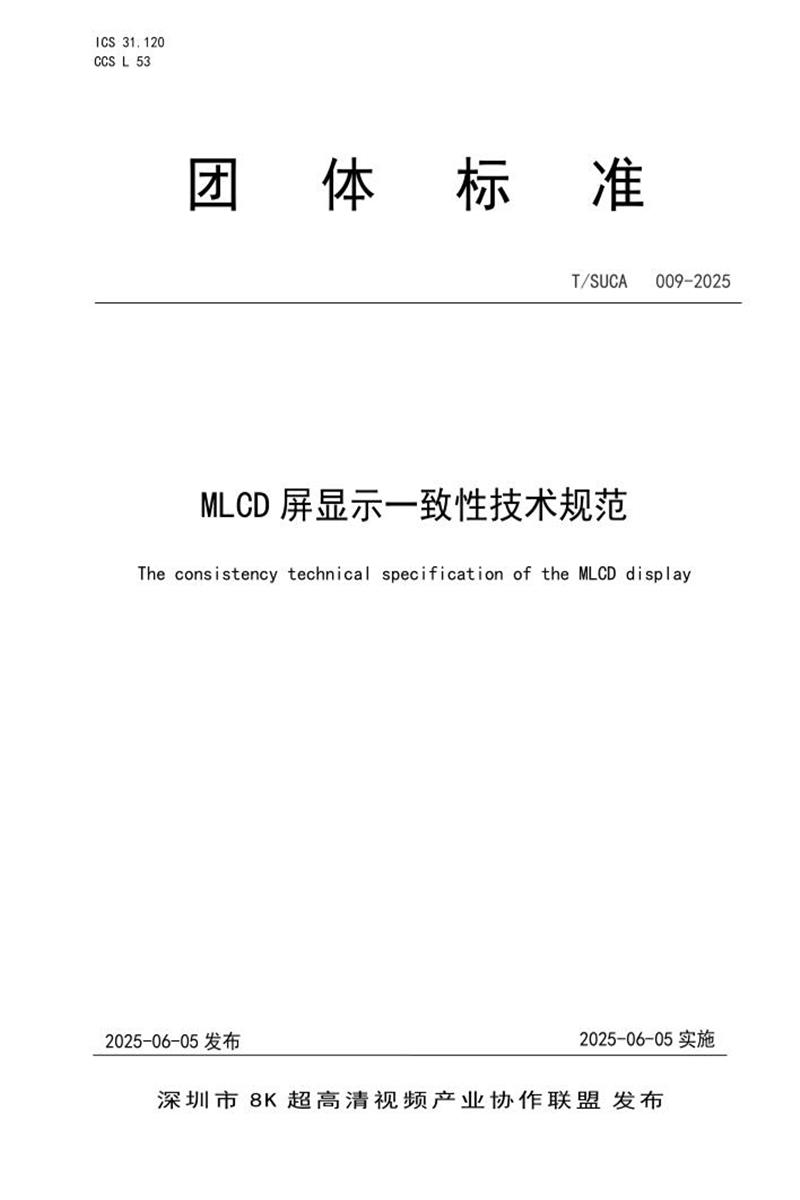

T/SUCA 009-2025 MLCD屏显示一致性技术规范

以下是团体标准《T/SUCA 009-2025 MLCD屏显示一致性技术规范》的详细内容总结：

​​1. 标准基本信息​​

• ​​标准编号​​：T/SUCA 009-2025
• ​​名称​​：MLCD屏显示一致性技术规范
• ​​发布单位​​：深圳市8K超高清视频产业协作联盟
• ​​适用范围​​：使用LED填充拼接缝隙的LCD拼接屏的设计、生产和评价，其他拼接屏可参考使用。

​​2. 核心术语定义​​

• ​​MLCD屏​​：
  通过发光二极管（LED）填充液晶显示屏（LCD）拼接缝的显示屏，消除或减少拼接缝隙，实现平滑连续的显示效果。​​注​​：LED像素属于有效像素。
• ​​像素节距​​：
  相邻两个像素间的距离（引用GB/T 18910.12-2024）。

​​3. 光学一致性要求​​

MLCD屏拼接处LED与LCD需满足以下光学指标（详见表1）：

​​4. 测试条件​​

​​环境要求​​

• ​​温度​​：15℃~35℃（优选20℃）
• ​​湿度​​：25%~75%
• ​​气压​​：86kPa~106kPa
• ​​电源​​：电压波动≤±2%，频率波动≤±2%，谐波分量≤±5%。
• ​​稳定时间​​：开机预热30分钟。

​​测试点位​​

• ​​LCD区域​​：PL₁~PL₅（左屏边缘2cm）、PR₁~PR₅（右屏边缘2cm）。
• ​​LED区域​​：PM₁~PM₅（拼缝处LED灯条）。
  ​​测试逻辑​​：对比相邻点对（如PM₁与PL₁、PM₂与PR₂等）的性能差异。

​​测试设备​​

​​测试信号​​

• ​​基础信号​​（表A.1）：全红场/绿场/蓝场、W0~W255（不同灰度白场）、Window蓝、肤色画面等。
• ​​色度视角信号​​（表A.2）：9种特定颜色（如深肤色、浅肤色、三原色等）。

​​5. 测试方法​​

​​关键项目流程​​

1. ​​反射率一致性​​（6.1）

   • 测SCI（全反射率）和SCE（间接反射率），计算镜面反射率 R = SCI - SCE。
   • 计算LED与LCD点对的反射率比值 \Delta R = R_{j}/R_{k}，取最大值。

2. ​​墨色一致性​​（6.2）

   • 测各点 L^*, a^*, b^* 值，用公式计算色差 \Delta E_{ab}^*，取最大值。

3. ​​色域一致性​​（6.3）

   • 测三原色坐标，计算LED与LCD色域三角形面积差比值 \Delta S，取最大值。

4. ​​亮度一致性​​（6.4）

   • 分5级灰度（W255/W128/W64/W20/W0）测试亮度，计算相对差 \Delta L = \frac{|L_j - L_k|}{(L_j + L_k)/2}。

5. ​​色度一致性​​（6.5）

   • 测6种画面（W255/W128/W64/W20/W0/肤色）的 u', v' 值，计算色差 \Delta u'v'。
   • 额外测试三原色及Window蓝画面。

6. ​​视角一致性​​（6.6~6.7）

   • ​​亮度视角​​：水平±60°每15°取点，归一化亮度后积分计算变化率 A_{M3,j3}。
   • ​​色度视角​​：用9色信号测试各角度色偏，积分计算 A_v。

7. ​​信号延迟差异​​（6.8）

   • 黑/白画面切换（周期2s），示波器测LED与LCD亮度曲线相位差 |\Delta t|。

8. ​​像素节距一致性​​（6.9）

   • 计算LED与LCD像素间距比值 P = PP_{LED} / PP_{LCD}，要求≤2。

​​6. 附录​​

• ​​测试信号表​​（A.1、A.2）：明确各信号RGB值及色块示例（如肤色为R179 G140 B102）。

​​核心目标​​

确保MLCD屏拼接区域的LED与LCD在光学性能（反射率、颜色、亮度、视角）及信号延迟、像素排布上高度一致，实现无缝视觉体验。
​​适用对象​​：显示屏制造商、质检机构、超高清产业链相关企业。
