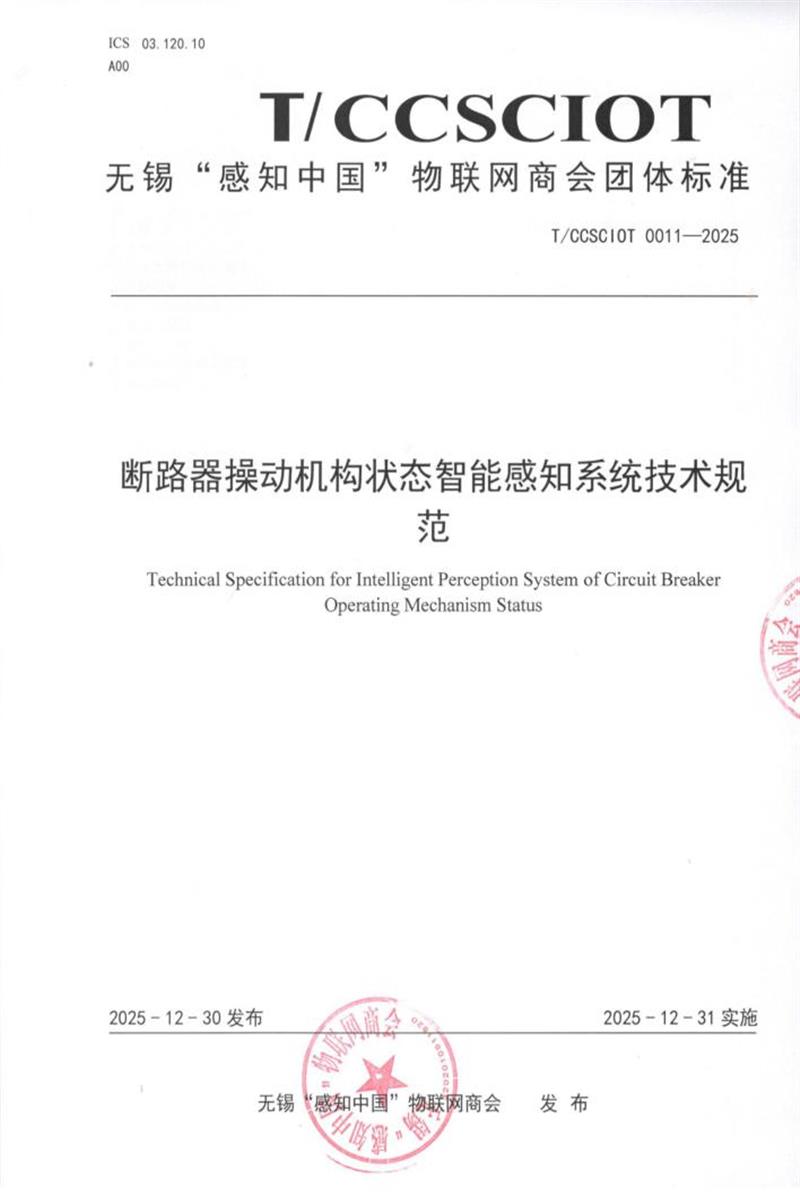

T/CCSCIOT 0011-2025 断路器操动机构状态智能感知系统技术规范

　　ICS 03.120.10

　　A00

　　T/CCSCIOT

　　无锡“感知中国”物联网商会团体标准

　　T/CCSC1OT 0011—2025

　　断路器操动机构状态智能感知系统技术规

　　范

　　Technical Specification for Intelligent Perception System of Circuit Breaker Operating Mechanism Status

　　2025-12-31实施

　　2 0 2 5 - 1 2 - 3 0 发 布

　　无锡“感知中国”物联网商会 发 布

　　T/CCSCIOT 0011—2025

　　目 次

　　前 言 II

　　引 言 III

　　1 范围 4

　　2 术语和定义 4

　　3 技术参数与性能要求 4

　　4 功能要求 5

　　5 设计与制造要求 6

　　6 试验与验证 8

　　7 安装与调试 10

　　8 运行维护与数据管理 13

　　9 验收规则 15

　　工

　　T/CCSCIOT 0011—2025

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定 起 草 。

　　本文件由无锡“感知中国”物联网商会提出并归口。

　　本文件起草单位：国网江苏省供电公司淮安供电分公司、国网江苏省供电公司南通供电分公司、国 网江苏省供电公司苏州供电分公司、国网江苏省供电公司南京供电分公司、国网江苏省供电公司泰州供 电分公司、国网江苏省供电公司盐城供电分公司、国网江苏省供电公司扬州供电分公司、感知数链(无 锡)科技有限公司、南京宁太电气有限公司。

　　本文件主要起草人：吴绍武、王德全、李勇群、戴欣、罗坤、史达、夏樾、胡新雨、潘晓明、张灿、 印吉景、张瑾、赵雨希、佘远亮、吴明娟、吴中骅、何喜燕。

　　II

　　T/CCSCIOT 0011—2025

　　引 言

　　为适应新型电力系统和智能电网建设加速推进的需求，提升电力设备状态感知与预测性维护能力， 保障电网安全稳定运行，亟需加强断路器操动机构运行状态的智能监测。目前依赖人工巡检和传统电气 量判断的方式存在响应滞后、感知不准、预警薄弱等问题，难以满足数字化、自动化运维要求。江苏省 作为电网数字化转型的重要支点，具备良好基础，但断路器操动机构非介入式智能感知领域缺乏统一技 术规范，导致数据融合难、集成困难，严重制约技术规模化应用。

　　近年来，低功耗无线通信、多源传感融合及边缘计算等技术的成熟，为通过非接触方式采集分析振 动、声学、电磁等信号，实现断路器操动机构状态实时评估与趋势预测提供了有效途径。相关技术已在 试点中完成验证，具备推广性，但因设备选型、接口集成、算法判据等环节缺乏系统性标准，显著影响 系统互操作性与工程适配能力。

　　本标准的制定旨在填补国内空白，统一非介入式智能感知系统在断路器操动机构监测应用中的核心 功能要求、技术指标与实现路径。通过规范数据采集传输、通信协议接口、状态诊断评估、可靠适应性 及运维安全等关键环节，推动产品互联互通与协同运行，支撑构建全面感知、实时在线、智能诊断的运 维体系，促进电力设备状态监测向标准化、系统化、智能化跃升。

　　III

　　T/CCSCIOT 0011—2025

　　断路器操动机构状态智能感知系统技术规范

　　1 范围

　　本标准规定了断路器操动机构状态智能感知系统的术语和定义、系统构成、技术要求、试验方法、 检验规则、安装与维护要求、数据安全及运行管理等方面的要求。

　　本标准适用于额定电压3.6kV 及以上交流高压断路器操动机构的状态智能感知系统的设计、制造、 检测、运维等环节，包括但不限于以下应用场景：

　　a) 断路器机械特性(分/合闸时间、行程、速度等)的实时监测;

　　b) 操动机构电气特性(线圈电流、储能状态等)的在线分析;

　　c) 基于多源数据融合的机构健康状态评估与故障预警;

　　d) 智能感知装置的安装调试与运行维护。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本 文件。

　　GB/T 11022-2020高压开关设备和控制设备标准的共用技术要求

　　GB/T 1984-2014高压交流断路器

　　GB/T 25000.51-2016系统与软件工程系统与软件质量要求和评价

　　GB/T 17626-2018电磁兼容试验和测量技术系列标准

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　状态智能感知 State IntelliSense

　　通过传感器、数据采集装置及智能算法，对断路器操动机构的机械、电气及环境参量进行实时/在 线监测，并实现状态特征提取、故障诊断与趋势预测的技术方法。

　　3.2

　　特征参量 Characteristic parameter

　　表征断路器操动机构运行状态的关键物理量，包括分闸时间、合闸时间、行程、速度、振动波形等 机械特性参量，分闸电流、合闸电流、储能电流等电气特性参量。

　　3.3

　　诊断阈值 Diagnostic threshold

　　用于判定操动机构状态异常的参考值或范围，包括触发状态异常初步告警的边界值等预警阈值，触 发断路器闭锁或保护动作的临界值等动作阈值。

　　4 技术参数与性能要求

　　4.1 技术参数

　　4.1.1 额定值

　　为确保断路器操动机构状态感知装置与高压开关设备的兼容性及运行稳定性，其额定值需根据被监 测设备特性进行适配，具体要求如下：

　　a) 监测终端电源电压。

　　4

　　T/CCSCIOT 0011—2025

　　1) 可选范围：DC 24 V 、DC 48 V 、DC 110V 、DC/AC 220 V;

　　2) 电源纹波系数≤5%,功率消耗≤50 W, 以满足低功耗与高可靠性需求。

　　b) 传感器工作电源。由监测终端统一供电，电压范围需适应不同传感器类型(如霍尔电流传感器、 位移传感器等),避免外部电源引入干扰。

　　4.1.2 电流监测范围

　　电流监测分档设计旨在覆盖断路器不同操作场景下的动态电流特性，具体分档如下：

　　a) 分/合闸线圈电流

　　分档：0-2 A 、0-5 A 、0-10 A 、0-20 A;

　　特殊场景需扩展至0-50 A 或更高，由制造商定制。

　　b) 驱动电机电流

　　分档：0-5 A 、0-10 A 、0-20 A。

　　c) 电磁铁电流

　　分档：0-20 A 、0-100 A 、0-200 A。

　　4.1.3 械行程测量范围

　　行程测量精度直接影响断路器动作特性分析的准确性，具体要求为：

　　a) 直线位移

　　≤40 mm 时，误差≤±1 mm;>40 mm 时，误差≤±2.5%。

　　b) 角位移

　　旋转角度范围0°~90°,误差≤±1°。

　　4.1.4 环境适应性

　　装置需适应我国南北地域差异及复杂气候条件：

　　a) 温度范围

　　户内装置： -25 ℃~+55℃;户外装置： -40 ℃~+70℃。

　　b) 防护等级

　　户外装置：IP54; 户内装置：IP2X。

　　5 功能要求

　　5.1 数据采集与传输

　　5.1.1 实时性要求

　　实时性要求包括：

　　a) 数据采集频率。分/合闸线圈电流、驱动电机电流等动态参量的采样频率应≥10 kHz, 确保完 整捕捉电流波形特征;机械行程、触头速度等机械参量的采样频率应>1kHz, 满足分/合闸过程 (的实时监测需求。

　　b) 数据传输延迟。本地数据处理与上传至监测终端的延迟≤100ms; 远程通信的端到端延迟≤2 s。

　　c) 录波触发响应。异常事件触发录波的响应时间≤10 ms, 录波文件包含触发前100 ms及触发后

　　200 ms 的全参量数据。

　　5.1.2 通信协议与接口

　　通信协议与接口要求包括：

　　a) 通信协议：

　　1)必选协议： ModBus RTU(RS485接 口 ) 、IEC 61850(GOOSE/SV服务);

　　2) 可选协议：IEC 60870-5-104 、MQTT。

　　b) 接口类型：

　　1) 有线接口：RS485、光纤、以太网;

　　2) 无线接口：LoRa 、NB-IoT, 传输距离≥1 km。

　　5

　　T/CCSCIOT 0011—2025

　　c) 数据封装：

　　1) 录波文件格式符合 GB/T 14598.24标准，包含时间戳、设备ID、参量类型及原始数据;

　　2) 实时数据帧结构包含校验码，误码率≤10-6。

　　5.2 状态分析与诊断

　　5.2.1 机械特性异常识别

　　机械特性异常识别要求包括：

　　a) 特征参量提取

　　分/合闸时间：与额定值偏差>±10%时判定为异常;

　　触头速度：分闸速度<额定值80%或合闸速度>额定值120%时触发预警;

　　线圈电流特征：首个峰值电流下降>15%或波形畸变时提示机构卡滞或线圈老化。

　　b) 多参量融合诊断

　　采用“电流-行程-时间”关联分析，例如：

　　分闸失败：线圈电流正常但行程未达阈值，判定为机械连杆断裂;

　　储能异常：电机电流持续时间超限且储能未完成，提示弹簧疲劳或液压泄漏。

　　5.2.2 寿命预测与健康评估

　　寿命预测与健康评估要求包括：

　　a) 寿命模型。机械寿命预测：基于分/合闸操作次数及累计机械磨损量;电气寿命预测：基于线 圈电流峰值衰减率。

　　b) 健康指数 (HI) 计算。综合评分模型：HI =0.4×机械状态评分+0.3×电气状态评分+0.3× 环境适应性评分;HI<60 分时触发维护告警，HI<30 分时强制闭锁断路器操作。

　　5.3 报警与预警功能

　　5.3.1 报警分级

　　一级报警(紧急):触头熔焊、分闸失败、线圈短路等直接威胁设备安全的故障，需立即停机处理; 二级报警(严重):储能超时、行程超差、电流超限等可短期运行的异常，需24小时内检修;三级预警

　　(注意):寿命预警、环境参数超标(如温度>55℃)等潜在风险，需周期性跟踪。

　　5.3.2 报警输出方式

　　本地输出：声光报警(≥85 dB蜂鸣器，红色LED闪烁);远程输出： GOOSE报文、短信/APP推送。

　　5.3.3 历史数据追溯

　　历史数据追溯要求包括：

　　a) 存储最近1000条事件记录，支持按时间、事件类型分类查询;

　　b) 数据保存期限≥10年。

　　6 设计与制造要求

　　6.1 结构设计与防护等级

　　6.1.1 机械结构设计

　　机械结构设计要求包括：

　　a) 紧凑性与兼容性：

　　1) 传感器及监测终端的安装结构应与断路器本体匹配，不得影响断路器分/合闸操作空间及 绝缘性能;

　　2) 采用模块化设计，支持传感器独立更换。

　　b) 耐机械应力设计：

　　1) 传感器固定方式需承受断路器操作时的冲击振动，避免松动或脱落;

　　2) 外壳材料选用轻质合金或工程塑料，抗拉强度≥100 MPa。

　　6

　　T/CCSCIOT 0011—2025

　　6.1.2 防护等级要求 防护等级要求包括：

　　a) 户外装置：

　　1)外壳防护等级不低于IP54(GB/T 4208),防尘、防喷水，适用于变电站露天环境;

　　2)密封圈采用耐候性硅胶材料(工作温度-40℃~+85 ℃),抗老化寿命≥10年。

　　b) 室内装置：

　　1)防护等级不低于IP2X, 防止直径≥12.5 mm固体异物侵入;

　　2)内部电路板喷涂三防漆(防潮、防盐雾、防霉菌),符合GB/T 2423.16要求。

　　6.1.3 接口与线缆防护

　　通信接口采用防误插设计，插拔寿命≥1000次;线缆护套为阻燃材料 (UL94V-0 等级),耐油污及 化学腐蚀。

　　6.2 抗干扰能力

　　6.2.1 磁兼容性 (EMC) 设 计

　　磁兼容性 (EMC) 设计要求包括：

　　a) 硬件抗干扰措施：

　　1)PCB 布局遵循“强弱电分离”原则，敏感信号线与电源线间距≥5 mm;

　　2) 电源输入端配置共模扼流圈及TVS管。

　　b) 滤波与屏蔽：

　　1)电流传感器信号线采用双绞屏蔽线，抑制共模干扰;

　　2)关键芯片加装金属屏蔽罩，屏蔽效能≥60 dB。

　　6.2.2 软件抗干扰策略

　　软件抗干扰策略要求包括：

　　a) 采用数字滤波算法，消除高频噪声对采样数据的影响;

　　b) 数据校验机制：CRC-32 校验(通信数据包)、阈值容错。

　　6.2.3 现场适应性验证

　　在变电站开关柜内进行抗干扰测试，需满足：

　　a) 工频磁场抗扰度≥300 A/m;

　　b) 阻尼振荡波抗扰度≥2.5 kV。

　　6.3 可靠性指标 (MTBF)

　　6.3.1 平均无故障时间 (MTBF) 平均无故障时间要求包括：

　　a) 监测终端：

　　1)设计寿命≥15年， MTBF≥10年，通过72 h 高温老化(+70℃)及1000次机械振动试验验 证;

　　2)关键元器件选用工业级(-40℃~+85 ℃)或车规级产品。

　　b) 传感器：

　　1)MTBF 与断路器本体一致，通过以下试验验证：

　　2)机械寿命试验：10万次分/合闸操作后，行程测量误差仍满足±1 mm;

　　3)环境循环试验： -40℃~+85 ℃温度循环100次，性能无劣化。

　　6.3.2 可靠性验证方法

　　可靠性验证方法要求包括：

　　a) 加速寿命试验：

　　1)高温高湿加速：+85 ℃、85% RH条件下连续运行1000 h, 故障率≤0.1%;

　　7

　　T/CCSCIOT 0011—2025

　　2)机械应力加速：10～150 Hz随机振动持续48 h, 结构无损伤。

　　b) 现场运行考核：在3个及以上变电站部署样机，连续运行2年，累计故障次数≤1次/千台年。

　　6.3.3 故障模式与应对措施

　　故障模式与应对措施要求包括：

　　a) 传感器失效：

　　1) 冗余设计：位移传感器双通道采集;

　　2) 自诊断功能：实时监测传感器零点漂移。

　　b) 通信中断：

　　1)本地缓存：支持断点续传，存储容量≥8 GB;

　　2)无线通信自动切换：主通道故障时，切换至备用LoRa/NB-IoT 通道。

　　7 试验与验证

　　7.1 型式试验

　　7.1.1 环境适应性试验

　　7.1.1.1 高温试验

　　高温试验要求包括：

　　a) 试验目的：验证装置在高温环境下的稳定性及数据采集精度。

　　b) 试验方法：

　　1)将装置置于恒温箱中，户内装置升温至+55 ℃,户外装置升温至+70℃,持续48 h;

　　2 ) 期 间 每 2 h 记录一次监测数据，并模拟分闸操作5次。

　　c) 合格标准：

　　1)装置功能无异常，电流测量误差≤±2.5%,行程误差≤±1 mm;

　　2) 外壳无变形、密封材料无老化。

　　7.1.1.2 低温试验

　　低温试验要求包括：

　　a) 试验目的：检验装置在严寒条件下的启动性能及低温耐受能力。

　　b) 试验方法：

　　1)户内装置降温至-25 ℃,户外装置降温至-40℃,持续48 h;

　　2)低温环境下进行10次分/合闸操作，记录触头速度及电流波形。

　　c) 合格标准：

　　3)装置启动时间≤30 s, 显示屏无迟滞，通信接口正常;

　　4)分闸时间偏差≤±1 ms, 储能电机电流无异常波动。

　　7.1.1.3 交变湿热试验

　　交变湿热试验要求包括：

　　a) 试验目的：评估装置在高湿度环境下的绝缘性能及防腐蚀能力。

　　b) 试验方法：

　　1)户内装置在40 ℃、93% RH 条件下，户外装置在55 ℃、93% RH条件下，进行2次24 h 循环试验;

　　2)每个循环包含升温、恒湿、降温阶段，试验后恢复2 h。

　　c) 合格标准：

　　1) 绝缘电阻≥100 MΩ(500V 兆欧表测量);

　　2) 电路板无氧化、金属部件无锈蚀。

　　7.1.2 功能验证试验

　　7.1.2.1 机械特性监测功能

　　8

　　T/CCSCIOT 0011—2025

　　机械特性监测功能要求包括：

　　a) 试验场景：模拟断路器正常分/合闸、快速操作及异常卡滞工况。

　　b) 试验方法：

　　1) 使用光栅位移传感器与高精度电流探头作为基准设备;

　　2)执行5次“分-合-分”循环、5次分闸、5次合闸操作，同步记录智能感知装置与基准设备 数据。

　　c) 合格标准：

　　1)分闸时间误差≤±0.5 ms, 合闸速度误差≤±5%;

　　2) 录波文件完整率100%,触发逻辑无漏报/误报。

　　7.1.2.2 数据分析与诊断功能

　　数据分析与诊断功能要求包括：

　　a) 试验设计：人为设置典型故障模式。

　　b) 试验步骤：

　　1)机械卡滞模拟：限制触头行程至额定值的80%,检测装置是否触发“行程超差”报警;

　　2)电气老化模拟：在线圈回路串联10%额定电阻，验证“电流峰值下降”预警功能。

　　c) 合格标准：

　　1) 异常识别准确率≥95%,报警等级划分符合6.3条款要求;

　　2)健康评估模型输出结果与人工诊断结果偏差≤5%。

　　7.1.2.3 通信协议兼容性验证

　　通信协议兼容性验证要求包括：

　　a) 试验内容：

　　1)有线通信：通过RS485接口上传数据至站端监控系统，测试ModBus RTU 协议的命令响应 时间;

　　2)无线通信：在1 km 距离内，使用LoRa模块传输数据，验证丢包率(≤1%)及重传机制有 效性。

　　b) 合格标准：

　　1)协议解析无误，数据帧格式符合DL/T 860(IEC 61850) 规范;

　　2)无线通信在强电磁干扰下仍保持稳定连接。

　　7.2 出厂试验

　　出厂试验确保每套装置在交付前的功能完备性与安全性，覆盖基础性能及绝缘防护能力。

　　7.2.1 基本功能检验

　　7.2.1.1 实时监测功能

　　实时监测功能要求包括：

　　a) 测试方法：

　　1)接入模拟信号源，生成分闸线圈电流、触头行程等标准信号;

　　2)检查监测终端界面是否实时显示波形及数值。

　　b) 合格标准：

　　1)数据显示刷新率≥1 Hz, 无卡顿或数据丢失;

　　2) 电流采样值与标准源误差≤±1%。

　　7.2.1.2 录波触发功能

　　录波触发功能要求包括：

　　a) 测试步骤：

　　1)设置触发条件，手动执行分闸操作;

　　2) 导出录波文件，分析触发点前后的数据完整性。

　　b) 合格标准：

　　9

　　T/CCSCIOT 0011—2025

　　1)录波文件包含触发前100 ms及触发后200 ms 数据;

　　2) 文件头信息完整。

　　7.2.1.3 自检与报警功能

　　自检与报警功能要求包括：

　　a) 测试内容：

　　1)断开位移传感器信号线，验证“传感器故障”告警是否在10 s 内触发;

　　2)模拟电源电压波动，检查装置重启后历史数据是否完整。

　　b) 合格标准：

　　1) 告警响应时间≤5 s, 报警信息准确;

　　2)数据存储具备断电保护功能，无丢失风险。

　　7.2.2 绝缘性能测试

　　7.2.2.1 绝缘电阻测试

　　绝缘电阻测试要求包括：

　　a) 试验方法：

　　1 ) 使 用 5 0 0 V兆欧表测量电源回路、信号回路与外壳间的绝缘电阻;

　　2) 通信接口单独测量，试验电压250 V。

　　b) 合格标准：

　　1) 主回路绝缘电阻≥100 MΩ;

　　2) 通信回路绝缘电阻≥5 MΩ。

　　7.2.2.2 介质强度测试

　　介质强度测试要求包括：

　　a) 试验条件：

　　1)对额定绝缘电压>63 V的回路施加2 kV/50 Hz电压，持续1min;

　　2)对低压回路(≤63 V) 施加500 V/50 Hz电压，持续1 min。

　　b) 合格标准：

　　1) 无击穿、闪络现象，泄漏电流≤1 mA;

　　2) 试验后装置功能正常，无元器件损坏。

　　7.2.2.3 冲击电压测试

　　冲击电压测试要求包括：

　　a) 试验设计：模拟雷击或操作过电压对装置的冲击耐受能力。

　　b) 试验方法：

　　1)对电源端口、信号端口施加1.2/50 μs 标准雷电波，峰值5 kV;

　　2) 试验期间装置保持通电状态。

　　c) 合格标准：

　　1) 装置无重启、死机现象，通信接口正常;

　　2) 试验后绝缘电阻仍满足初始值要求。

　　8 安装与调试

　　8.1 安装要求

　　8.1.1 传感器安装规范

　　8.1.1.1 位移传感器安装

　　位移传感器是监测断路器机械特性的核心部件，其安装质量直接影响测量精度与设备可靠性。包括 以下技术要求：

　　a) 安装位置选择：

　　10

　　T/CCSCIOT 0011—2025

　　1)直线位移传感器应安装在断路器动触头传动机构的主运动轴上，确保与触头运动轨迹严 格同轴，避免侧向应力导致测量误差;

　　2)角位移传感器需固定于旋转轴端部，通过刚性联轴器与转轴连接，联轴器材质应具备高 抗扭强度，防止长期振动导致连接松动。

　　b) 防护措施：

　　1)户外环境：传感器外部加装防雨罩，防雨罩开口方向应避免雨水积聚;传感器线缆穿金 属波纹管并固定于断路器支架，防止风吹摆动导致机械疲劳;

　　2)强电磁环境：传感器信号线采用双屏蔽层设计(内层铝箔+外层铜网),屏蔽层接地电阻 ≤1 Ω,避免高频干扰影响信号传输。

　　8.1.1.2 电流传感器安装

　　电流传感器用于捕捉分/合闸线圈及驱动电机的动态电流特征，安装需兼顾灵敏度与抗干扰性。包 。括以下技术要求：

　　a) 分/合闸线圈电流监测：

　　1)采用开合式罗氏线圈套装于线圈引线，安装时需确保线圈闭合面无缝隙，避免漏磁导致 测量误差;

　　2)对于多线圈并联结构，需为每个线圈独立配置传感器，避免信号串扰。

　　b) 驱动电机电流监测：

　　1) 电流传感器安装于电机电源线近端，避免长距离引线引入噪声;

　　2)若电机为三相供电，需采用三相电流同步采集模块，以分析电机负载平衡状态。

　　8.1.1.3 监测终端安装

　　监测终端作为数据处理与通信中枢，其安装需满足环境适应性及维护便利性要求。包括以下技术要 求：

　　a) 固定与防护：

　　1)终端箱体采用壁挂式安装，固定螺栓需加装防松垫片，扭矩值12～15 N·m;

　　2)户外终端箱体顶部加装遮阳板，避免阳光直射导致内部温升超标。

　　b) 散热设计：

　　1)箱体散热孔总面积≥箱体侧面积的10%,并加装防尘滤网;

　　2) 高温高湿地区需配置温控风扇或半导体制冷片。

　　8.1.2 线缆敷设与接地

　　8.1.2.1 线缆选型与敷设

　　线缆选型与敷设要求包括：

　　a) 信号线缆：

　　1 ) 选 用RVVP 3×1.5 mm²屏蔽电缆，屏蔽层覆盖率≥85%,敷设时与高压母线、动力电缆间距 ≥50 cm, 交叉时采用垂直跨越;

　　2)弯曲半径≥10倍线缆外径，固定间距≤80 cm (水平)或≤100 cm (垂直),避免线缆自重 导致变形。

　　b) 电源线缆：

　　1) 采用阻燃型RVV 2×2.5 mm²线缆，长度≤30 m;

　　2) 线缆穿镀锌钢管保护，钢管两端做防割伤处理。

　　8.1.2.2 接地系统设计

　　接地系统设计要求包括：

　　a) 单点接地原则：

　　1)传感器屏蔽层、监测终端外壳、断路器柜体接地线汇接于同一接地点，接地电阻≤4Ω;

　　2)独立接地桩深度≥2.5 m, 与主接地网间距≥5 m, 避免地电位差引发环流。

　　b) 高频接地处理：

　　1)在监测终端电源输入端并联高频接地电容，吸收瞬态干扰;

　　11

　　T/CCSCIOT 0011—2025

　　2) 通信线屏蔽层通过磁珠接地，抑制射频噪声。

　　8.2 调试流程与参数配置

　　8.2.1 调试前准备

　　8.2.1.1 机械安装复检

　　机械安装复检要求包括：

　　a) 使用激光对中仪检查位移传感器与动触头运动轨迹的同轴度，偏差>0.5 mm 时需调整安装支 架;

　　b) 手动盘车3～5次，观察传感器输出信号线性度。

　　8.2.1.2 电气系统检查

　　电气系统检查要求包括：

　　a) 断开传感器与终端连接，用500 V兆欧表测量信号线对地绝缘电阻;

　　b) 检查电源极性，反接保护功能需在反接时触发告警并自动切断电源。

　　8.2.2 参数配置与标定

　　8.2.2.1 传感器参数标定

　　传感器参数标定要求包括：

　　a) 位移传感器：

　　1)零点标定：断路器处于分闸位置时，录入传感器输出最小值;

　　2)满量程标定：断路器合闸到位后，录入传感器输出最大值，标定后执行3次分/合闸验证 线性度。

　　b) 电流传感器：

　　1) 接入标准电流源，输入额定电流，调整增益使终端显示值与标准值误差≤±1%;

　　2) 验证过载能力：输入1.2倍额定电流，终端不应出现数据饱和或失真。

　　8.2.2.2 阈值与告警配置

　　阈值与告警配置要求包括：

　　a) 机械特性阈值：

　　1) 分闸时间：额定值±10%,超限时触发“分闸时间异常”报警;

　　2) 合闸速度：根据断路器类型设定，如真空断路器≥1.2m/s,GIS 断路器≥2.0m/s, 速度下 降20%时预警。

　　b) 电气特性阈值：

　　1) 线圈电流峰值：额定值±15%,峰值下降>15%时提示线圈老化或接触不良;

　　2) 电机启动时间：弹簧机构≤300 ms, 液压机构≤500 ms, 超时触发“储能效率低”告警。

　　8.2.3 功能验证与系统联调

　　8.2.3.1 基础功能验证

　　基础功能验证要求包括：

　　a) 实时监测功能：

　　1) 执行分/合闸操作，检查监测终端界面是否同步显示电流波形、行程曲线及速度值;

　　2)对比光栅尺(精度±0.01 mm) 与终端显示的行程数据，偏差>±1 mm 时需重新标定。

　　b) 录波触发测试：设置多级触发条件，手动分闸后导出录波文件，验证触发逻辑及数据。

　　c) 完整性：录波文件需包含10个以上参量通道，时间戳精度≤1 ms。

　　8.2.3.2 通信与协议联调

　　通信与协议联调要求包括：

　　a) IEC 61850 协议测试：

　　1) 订阅GOOSE 报文，验证终端接收时延≤100 ms;

　　12

　　T/CCSCIOT 0011—2025

　　2) 上传MMS 报文，站控系统解析正确率100%。

　　b) 无线通信稳定性：

　　1) 在变电站内多点位测试LoRa信号强度，丢包率≤0.5%;

　　2) 模拟信号遮挡，验证断线重连时间≤10 s。

　　8.2.4 验收与文档归档

　　8.2.4.1 验收标准

　　验收标准要求包括：

　　a) 功能验收：

　　1)连续操作断路器20次，数据丢失率≤0.1%,报警准确率≥98%;

　　2) 录波文件可通过专用软件完整解析，无数据错位或缺失。

　　b) 环境适应性验收：户外终端在暴雨条件下持续运行2 h, 内部无渗水，功能正常。

　　8.2.4.2 文档管理

　　文档管理要求包括：

　　a) 调试报告：

　　1)包含传感器安装示意图、参数配置表、通信协议测试记录;

　　2) 附第三方检测机构出具的EMC测试报告。

　　b) 运维手册：

　　1)提供传感器更换流程、阈值调整方法及故障代码对照表;

　　2) 电子版存档于监测终端本地存储器，支持USB导出。

　　9 运行维护与数据管理

　　9.1 数据存储与安全

　　9.1.1 数据存储要求

　　9.1.1.1 存储周期与容量

　　存储周期与容量要求包括：

　　a) 运行数据：监测终端应实时存储断路器分/合闸过程的全参量数据，历史数据保存期限≥10年， 支持按时间、事件类型分类检索。

　　b) 录波文件：每次异常触发录波的文件需永久保存，单次录波时长≥300ms, 存储格式符合GB/T 14598.24标准。

　　c) 存储介质：采用工业级固态硬盘或防震机械硬盘，支持 RAID 1冗余备份，容量≥1 TB。

　　9.1.1.2 数据备份策略

　　数据备份策略要求包括：

　　a) 本地备份：每日自动备份至独立存储分区，备份文件加密，保留最近30天全量数据;

　　b) 远程备份：通过安全通道上传至云端，每周增量备份，云端存储符合 GB/T 35273个人信息安 全规范。

　　9.1.2 数据安全管理

　　9.1.2.1 访问控制

　　访问控制要求包括：

　　a) 权限分级：

　　1) 管理员：可配置参数、下载数据、删除记录;

　　2) 运维人员：仅限数据查询与报警确认;

　　3) 审计员：仅查看操作日志，无权修改数据。

　　b) 身份认证：支持用户名/密码、指纹或数字证书登录，失败尝试≥3次锁定账户。

　　13

　　T/CCSCIOT 0011—2025

　　9.1.2.2 数据加密与完整性

　　数据加密与完整性要求包括：

　　a) 传输加密：通信协议采用TLS 1.3,证书由权威CA 机构签发，密钥长度≥2048位;

　　b) 静态加密：存储数据使用国密SM4算法加密，密钥单独存储于安全芯片 (SE) 中;

　　c) 完整性校验：数据文件附加SHA-256哈希值，定期校验(每月一次),发现篡改即时告警。 9.1.2.3 日志与审计

　　日志与审计要求包括：

　　a) 操作日志：记录用户登录、参数修改、数据导出等操作，包含时间戳、操作者IP 地址及设备 ID;

　　b) 审计周期：每季度生成安全审计报告，存档≥5年，支持第三方机构查验。

　　9.2。维护周期与故障处理

　　9.2.1 定期维护要求

　　9.2.1.1 日常巡检

　　日常巡检要求包括：

　　a) 巡检频率：

　　1) 户内装置：每月1次，检查终端显示屏、通信指示灯状态;

　　2)户外装置：每半月1次，重点检查防水密封性及散热孔堵塞情况。

　　b) 巡检内容：

　　1) 传感器固定螺栓扭矩复紧;

　　2) 清洁传感器表面油污、灰尘;

　　3) 验证接地电阻值，检查线缆护套无破损。

　　9.2.1.2 预防性维护

　　预防性维护要求包括：

　　a) 维护周期：

　　1) 每6个月：校准传感器零点与满量程;

　　2) 每年1次：更换终端散热风扇、备份电池。

　　b) 关键部件更换：

　　1) 位移传感器：累计机械操作≥10万次或线性度误差>±2%时强制更换;

　　2) 电流传感器：峰值电流测量误差>±3%或绝缘电阻<100 MΩ时更换。

　　9.2.2 故障诊断与处理

　　9.2.2.1 故障分类与响应

　　故障分类与响应要求包括：

　　a) 紧急故障：响应时间≤2小时，故障定位时间≤4小时，优先启用备用通道或本地缓存;

　　b) 一般故障：响应时间≤8小时，通过远程诊断工具(如SSH) 更新参数或重启模块。

　　9.2.2.2 典型故障处理流程

　　典型故障处理流程要求包括：

　　a) 传感器失效：

　　1) 断开故障传感器电源，启用冗余传感器;

　　2) 检查信号线通断及屏蔽层接地;

　　3) 更换传感器后重新标定，更新设备档案。

　　b) 通信中断：

　　1) 切换至备用通信接口;

　　2) 检查交换机端口、光模块状态;

　　14

　　T/CCSCIOT 0011—2025

　　3) 复位通信模块，必要时更换故障组件。

　　9.2.2.3 备件管理

　　备件管理要求包括：

　　a) 备件库存：常备传感器、终端电源模块、通信接口板;

　　b) 更换记录：记录备件型号、更换时间、操作人员，同步更新电子档案。

　　9.2.3 数据分析与优化

　　9.2.3.1 数据深度利用

　　数据深度利用要求包括：

　　a) 趋势分析：基于历史数据生成机械磨损曲线、线圈老化指数，预测剩余寿命;

　　b) 能效优化：分析电机启动电流与储能时间关联性，调整储能策略。

　　9.2.3.2 故障案例库

　　故障案例库要求包括：

　　a) 建立典型故障案例库，关联解决方案与处理时长;

　　b) 每半年更新案例库，纳入新发现的故障模式与处置经验。

　　10 验收规则

　　10.1 验收流程

　　10.1.1 预验收

　　预验收要求包括：

　　a) 适用场景：装置出厂前，在制造单位完成;

　　b) 验收内容：检查装置外观、结构及铭牌信息;

　　c) 验证基本功能：复核出厂试验报告的完整性与合规性;

　　d) 验收文件：出厂试验记录表、第三方检测报告(如有)、产品合格证。

　　10.1.2 现场验收

　　现场验收要求包括：

　　a) 适用场景：装置安装于断路器本体并完成调试后，在用户现场进行。

　　b) 验收内容：

　　1) 检查传感器安装位置、固定方式及防护措施;

　　2) 验证监测数据与实际操作的一致性;

　　3) 测试通信协议兼容性及数据上传稳定性。

　　c) 验收文件：调试报告、现场功能测试记录、通信协议联调日志。

　　10.1.3 最终验收

　　最终验收要求包括：

　　d) 适用场景：装置试运行满3个月且无重大故障后。

　　e) 验收内容：

　　1) 审查试运行期间的历史数据完整性及报警记录准确性;

　　2) 验证数据存储与备份机制是否有效;

　　3) 检查维护记录的规范性。

　　f) 验收文件：试运行报告、数据备份记录、维护日志、用户操作手册。

　　10.2 验收标准

　　10.2.1 功能性能标准

　　功能性能标准要求包括：

　　15

　　T/CCSCIOT 0011—2025

　　a) 数据采集精度：

　　1) 电流测量误差≤±2.5%,行程误差≤±1 mm 或±2.5%;

　　2)分/合闸时间误差≤±0.5 ms, 速度误差≤±5%。

　　b) 通信可靠性：

　　1) 有线通信丢包率≤0.1%,无线通信丢包率≤1%;

　　2) 数据上传至站控系统的端到端延迟≤2 s。

　　10.2.2 安全与可靠性标准

　　安全与可靠性标准要求包括：

　　a) 绝缘性能：

　　1) 主回路绝缘电阻≥100 MΩ, 通信回路≥5 MΩ;

　　2) 介质强度试验无击穿，冲击电压试验后功能正常。

　　b) 环境适应性：

　　1) 通过高温、低温、交变湿热试验，功能无劣化;

　　2) 户外装置防护等级≥IP54, 户内装置≥IP2X。

　　10.2.3 数据管理标准

　　数据管理标准要求包括：

　　a) 存储与备份：

　　1) 历史数据保存≥10年，录波文件永久存储;

　　2)本地与云端备份机制完备，数据加密符合GB/T 35273要求。

　　b) 安全审计：

　　1) 操作日志记录完整，支持溯源查询;

　　2) 每季度生成安全审计报告，存档≥5年。

　　10.3 验收测试项目

　　10.3.1 必测项目

　　必测项目要求包括：

　　a) 功能验证：分/合闸操作监测、录波触发、自检报警、通信协议解析;

　　b) 性能测试：电流/行程测量精度、时间参数准确性、通信稳定性;

　　c) 安全测试：绝缘电阻、介质强度、冲击电压耐受性。

　　10.3.2 选测项目

　　选测项目要求包括：

　　a) 极端环境模拟：

　　1) 高海拔适应性测试;

　　2) 强电磁干扰环境下数据采集稳定性测试。

　　b) 重复性测试：

　　1) 连续操作断路器20次，数据丢失率≤0.1%;

　　2) 录波触发功能重复测试10次，成功率100%。

　　10.4 验收文件要求

　　10.4.1 文件清单

　　文件清单包括：

　　a) 出厂试验报告;

　　b) 现场调试记录;

　　c) 试运行报告;

　　d) 第三方检测报告。

　　10.4.2 文件格式

　　16

　　T/CCSCIOT 0011—2025

　　文件格式包括：

　　a) 电子文档：PDF/A 格式，防篡改水印，存档于监测终端及云端;

　　b) 纸质文档：加盖制造单位公章，用户方签字确认。

　　17
