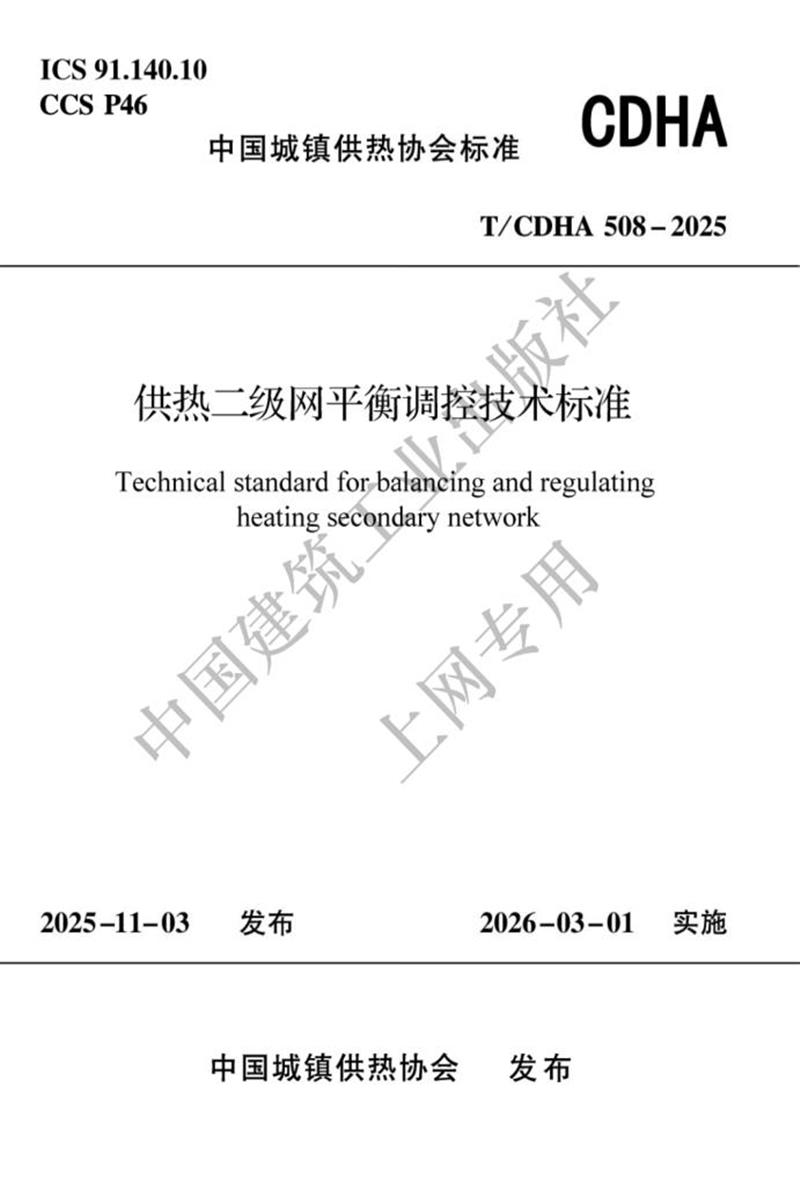

ICS 91.140.10
CCS P46
中国城镇供热协会标准
CDHA
T/CDHA 508-2025
供热二级网平衡调控技术标准
Technical standard for balancing and regulating heating secondary network
2025-11-03 发布 2026-03-01 实施
中国城镇供热协会 发 布
中国城镇供热协会标准
供热二级网平衡调控技术标准
Technical standard for balancing and regulating heating secondary network
T/CDHA508-2025
主编单位：北京市热力工程设计有限责任公司 瑞纳智能设备股份有限公司
批准单位：中 国 城 镇 供 热 协 会 施行目期：2)0 2 6 年 3 月 1 日
中国建筑工业出版社
2025 北 京
中国城镇供热协会
中热协〔2025〕11号
关于发布中国城镇供热协会
《供热二级网平衡调控技术标准》的公告
现批准《供热二级网平衡调控技术标准》为中国城镇供热协 会团体标准，编号为T/CDHA 508-2025,自 2 0 2 6 年 3 月 1 日 起实施。
中国城镇供热协会
2025年11月3日
3
前 言
根据中国城镇供热协会标准化专业委员会《关于下达2020 年第一批协会团体标准编制计划的通知》(中热协标委会〔2020〕 2号)的要求，标准编制组在深入调查研究、认真总结实践经 验、参考有关标准，并在广泛征求意见的基础上，编制了本 标 准 。
本标准的主要技术内容：1.总则;2.术语;3.基本规定;
4. 工艺;5.监测与控制;6.安装、调试与验收;7.运行与 维 护 。
本标准由中国城镇供热协会负责管理，由北京市热力工程设 计有限责任公司负责具体技术内容的解释。执行过程中如有意见 或建议，请寄送至北京市热力工程设计有限责任公司标准编制组 (地址：北京市丰台区紫芳园一区1号楼，邮政编码：100078)。
本标准主编单位：北京市热力工程设计有限责任公司 瑞纳智能设备股份有限公司
本标准参编单位：泰德尔物联(辽宁)有限公司
丹佛斯(中国)投资有限公司
格兰富水泵(上海)有限公司
北京新宝同怀节能科技有限公司 北京市热力集团有限责任公司
河北同力自控阀门制造有限公司 哈尔滨工业大学
东北林业大学
北京建筑大学
北京黄龙世纪科技有限公司
北京市公用事业科学研究所有限公司
4
中国建筑科学研究院天津分院
中节能唯绿(北京)科技有限公司 承德热力集团有限责任公司
青岛海威茨仪表有限公司
法电(三门峡)城市供热有限公司 郑州热力集团有限公司
吉林省热力工程设计研究有限责任 公司
包头市热力(集团)有限责任公司 中国大唐集团科学技术研究总院有限 公司华北电力试验研究院
山东科大中天安控科技有限公司 北京市卡姆福科技有限公司
赤峰富龙热力有限责任公司
太原市热力集团有限责任公司 河北华热工程设计有限公司
威海市天罡仪表股份有限公司 西安市热力集团有限责任公司 天津国际机械有限公司
北京圣法瑞特热工科技有限公司 青岛能源热电集团有限公司
青岛能源科技有限公司
本标准主要起草人员：高 慧 李孝俊 李 利 钱律球 谷攀峰 董君永 朱翼虎 吴炜杰 吴 岚 余宝法 孙 鹏 马景岗 周志刚 王睿鑫 李 锐 李艳娟 甄浩然 付 强 李处林 庞印成 张素霞 水海峰 霍坤义 李 旭 吕玉峰 杨 晋 欧 元 庆 苏 红 王晓刚 石光辉 谷亚军谷 超
5
刘亚娟 王庆斌 郑本强 刘 艺 李修志
本标准主要审查人员：刘 荣 牛小化 王 淮 郭 华
陈鸿恩 杨 健 贾 震 梁 鹂
6
目 次
1 总则 1
2 术语 2
3 基本规定 3
4 工艺 5
4.1 一般规定 5
4.2 初级调控 5
4.3 中级调控 6
4.4 高级调控 8
5 监测与控制 11
5.1 一般规定 11
5.2 中级调控 11
5.3 高级调控 13
5.4 通 信 14
6 安装、调试与验收 15
6.1 安装 15
6.2 调试 16
6.3 验收 17
7 运行与维护 18
7.1 一般规定 18
7.2 运行 18
7.3 维护 19
附录A 楼栋(单元)热力入口工艺流程 21
附录B 分户热力入口工艺流程 26
本标准用词说明 28
引用标准名录 29
附 ：条文说明 31
7
Contents
1 General provisions 1
2 Terms 2
3 Basic requirements 3
4 Process system 5
4.1 General requirements 5
4.2 Primary regulation 5
4.3 Intermediate regulation 6
4.4 Advanced regulation 8
5 Monitoring and control system 11
5.1 General requirements 11
5.2 Intermediate regulation 11
5.3 Advanced regulation 13
5.4 Communication 14
6 Installation , commissioning and acceptance 15
6.1 Installation 15
6.2 Commissioning 16
6.3 Acceptance 17
7 Operation and maintenance 18
7.1 General requirements 18
7.2 Operation 18
7.3 Maintenance 19
Appendix A Schematic of the building ( unit ) thermal
inlet process flow 21
Appendix B Schematic ofthe user thermal inlet
process flow 26
8
Explanation of wording in this standard 28
List of quoted standards 29
Addition : Explanation of provisions 31
9
1 总 则
1.0.1 为保障供热质量，提高供热系统节能水平，规范二级网 平衡调控技术应用，制定本标准。
1.0.2 本标准适用于热水供热二级网平衡调控工程的设计、施 工、运行与维护。
1.0.3 供热二级网平衡调控除应符合本标准的规定外，尚应符 合国家现行有关标准的规定。
1
2 术 语
2.0.1 二级网 heating secondary network
热力站或热源与热用户直接连接的供热管网。
2.0.2 二级网平衡调控系统 balancing and regulating system of heating secondary network
实现二级网水力或热力平衡的软件和硬件设施的总称。
2.0.3 热力入口 thermal inlet
热用户与供热管网连接处，分为楼栋(单元)热力入口和分 户热力入口。
2.0.4 平衡调控装置 balancing and regulating device
安装于热力入口，对流量或热量进行调控的装置，包括静态 平衡阀、自力式流量控制阀、自力式压差控制阀、电动调节阀、 调节型喷射泵和分布式水泵等。
2.0.5 数据采集器 data acquisition device
布置在用户终端附近，用于采集和传输数据的设备。
2.0.6 本地监控箱 local monitoring and controlling box
安装于热力入口，具备数据采集、存储和通信，实现数据远 传和本地监控等功能的控制箱。
2.0.7 监控平台 monitoring and controlling platform
通过设置于热力入口的装置，对供热数据进行采集、分析与 处理，实现二级网平衡调控功能的上位监控系统。
2.0.8 物联网智能调节阀 internet of things(loT)smart
control valves
具有物联网通信能力，实时采集并上传阀门开度、介质参数 等信息，具备本地及远程调控功能的电动调节阀。
2
3 基 本 规 定
3.0.1 新建和既有二级网改造应设置平衡调控系统。
3.0.2 二级网平衡调控应进行水力平衡计算，并应根据水力计 算结果和热用户用热特性确定平衡调控装置。
3.0.3 新建二级网平衡调控系统应与二级网主体工程同步设计、 同步施工、同步调试和同步竣工验收。
3.0.4 二级网平衡调控系统可分为初级调控、中级调控和高级 调 控 。
3.0.5 初级调控应根据人工经验进行调控，并应具备下列功能：
1 楼栋(单元)和分户热力入口运行参数的本地测量;
2 典型热用户室内温度的本地测量;
3 楼栋(单元)和分户热力入口的手动平衡调节。
3.0.6 中级调控应根据预先设定的调控模型进行调控，并应具 备下列功能：
1 楼栋(单元)热力入口运行参数的远程监测;
2 分户热力入口运行参数的本地测量;
3 典型热用户室内温度的远程监测;
4 楼栋(单元)热力入口的自动平衡调节;
5 分户热力入口的手动平衡调节。
3.0.7 高级控制应根据人工智能模型进行调控，并应具备下列 功 能 ：
1 楼栋(单元)和分户热力入口运行参数的远程监测;
2 典型热用户室内温度的远程监测;
3 楼栋(单元)和分户热力入口的自动平衡调节;
4 负荷预测;
5 具备自学习、自诊断、自适应、自优化能力。
3
3.0.8 二级网平衡调控方式应符合表3.0.8的规定。
表3.0.8 二级网平衡调控方式
项 目
位置
初级调控
中级调控
高级调控
数据采集
楼栋(单元)热力入口
本地
远程
远程
分户热力入口
本地
本地
远程
典型热用户室内
本地
远程
远程
调节
楼栋(单元)热力入口
手动
自动
自动
分户热力入口
手动
手动
自动
控制策略
人工经验
调控模型
人工智能模型
3.0.9 新建二级网和既有二级网改造后，平衡调控系统应至少 达到中级调控水平。
4
4 工 艺
4.1 一 般 规 定
4.1.1 二级网平衡调控可采用回水温度法、供回水平均温度法 或流量/热量法等，可选择下列调控参数：
1 楼栋(单元)热力入口回水温度;
2 楼栋(单元)热力入口供回水平均温度;
3 楼栋(单元)热力入口流量/热量;
4 分户热力入口回水温度;
5 分户热力入口供回水平均温度;
6 分户热力入口流量/热量。
4.1.2 楼栋(单元)热力入口设备应包括平衡调控装置、热量 表、关断阀、过滤器、泄水装置、温度和压力仪表等。楼栋(单 元)热力人口工艺流程见本标准附录A。
4.1.3 分户热力入口设备应包括平衡调控装置和关断阀，并宜 包括热量表和过滤器等。分户热力入口工艺流程见本标准附 录 B。
4.1.4 热量表应符合现行国家标准《热量表》 GB/T 32224的 有关规定。
4.1.5 过滤器应符合下列规定：
1 正常运行工况下，楼栋(单元)过滤器阻力不应大于 20kPa, 分户过滤器阻力不应大于10kPa;
2 滤网应使用不锈钢材质;
3 安装位置应便于滤芯拆装和检修。
4.2 初 级 调 控
4.2.1 初级调控楼栋(单元)热力入口应设置手动平衡调控装
5
置，可采用静态平衡阀、自力式流量控制阀、自力式压差控制 阀、手动调节型喷射泵等。
4.2.2 初级调控平衡调控装置的选择应与供热系统形式及运行 调节模式相适应，并应符合下列规定：
1 当系统为定流量调节时，宜采用静态平衡阀或自力式流 量控制阀;
2 当系统为集中变流量调节时，宜采用静态平衡阀;
3 当系统为热用户主动变流量调节时，宜采用自力式压差 控制阀;
4 当热用户需要不同供热温度，且热源出口供回水具有足 够的资用压差时，宜采用手动调节型喷射泵。
4.2.3 静态平衡阀应符合现行国家标准《采暖与空调系统水力 平衡阀》GB/T 28636的有关规定。
4.2.4 自力式流量控制阀应符合现行国家标准《采暖空调用自 力式流量控制阀》GB/T29735 的有关规定。
4.2.5 自力式压差控制阀应符合现行行业标准《采暖空调用自 力式压差控制阀》JG/T 383的有关规定。
4.2.6 手动调节型喷射泵应符合下列规定：
1应有调节开度标识;
2 当处于关闭状态时，在公称压力和使用温度下，喷嘴的 泄漏量应小于0.5%;
3 额定工况下，实测喷射水流量与标定喷射水流量的允许 偏差应为±5%。
4.3 中 级 调 控
4.3.1 中级调控楼栋(单元)热力入口应设置电动平衡调控装 置，可采用电动调节阀、分布式水泵、电动调节型喷射泵等。
4.3.2 中级调控采集参数应根据不同的调控方式确定，并应符 合表4.3.2的规定。
6
表4.3.2 中级调控采集参数
调控方式
采集参数
室外
温度
典型热用
户室内
温度
楼栋(单元)热力入口
供水
温度
回水
温度
流量/ 热量
水泵频率/ 调节阀开度/ 喷射泵开度
回水温度法
√
√
O
√
供回水平均温度法
√
√
√
0
流量/热量法
√
√
√
√
注：“ √”为应采集，“O” 为宜采集。
4.3.3 中级调控的数据采集频次和上传频次应符合下列规定：
1 楼栋(单元)热力入口运行数据采集频次不应少于1次/ 30min, 上传频次不应少于1次/60min;
2 典型热用户室内温度采集频次不应少于1次/30min,上 传频次不应少于I 次/60min。
4.3.4 中级调控楼栋(单元)热力入口平衡调控装置应采用电 动调节阀。当各热用户的供回水压差较大时，可采用分布式水泵 或电动调节型喷射泵。
4.3.5 电动调节阀除应符合现行行业标准《工业过程控制系统 用电动控制阀》JB/T 7387的有关规定外，还应符合下列规定：
1 执行器外壳防护等级不应低于国家标准《外壳防护等级 (IP 代码)》GB/T 4208-2017规定的IP 65,用于潮湿环境的外 壳防护等级不应低于IP68;
2 经过10万次启闭操作后，调节阀的填料函及连接处在 1.1倍公称压力下应无渗漏现象。
4.3.6 采用分布式水泵时，应符合下列规定：
1 用户循环泵应设置在楼栋(单元)热力入口的回水管上， 当供水压力不能满足热用户需求时，应设置在供水管上;
2 应根据不同工况下的负荷和水力计算结果，选择热源循 环泵和用户循环泵的流量与扬程;
7
3 应进行全系统水泵的功耗计算，确定零压差点位置。
4.3.7 分布式水泵应采用变频调速，并应符合现行国家标准 《离心泵 技术条件(Ⅱ类)》 GB/T 5656、《离心泵 效率》 GB/T 13007和《离心泵能效限定值及能效等级》GB19762 的有 关 规 定 。
4.3.8 电动调节型喷射泵的泵体应符合本标准第4.2.6条的规 定，电动执行器应符合现行行业标准《工业过程控制系统用普通 型及智能型电动执行机构》JB/T 8219的有关规定。
4.3.9 中级调控分户热力入口平衡调控装置应采用静态平衡阀， 静态平衡阀应符合现行国家标准《采暖与空调系统水力平衡阀》 GB/T 28636的有关规定。
4.3.10 室内温度采集器应符合下列规定：
1 应显示实时温度，测量允许偏差应为±0.5℃;
2 温度测量范围应为10℃~35℃;
3 温度测量分辨力不应低于0.1℃;
4 当使用可更换电池供电时，正常工作时间应大于1年; 当使用不可更换电池供电时，正常工作时间应大于5年;
5当电池电压降低到设置的欠压值时，应有欠压提示信息， 且应处于正常工作状态;
6 应具备防拆卸功能;
7 应具备与电源端的隔热功能。
4.3.11 温度变送器应符合现行国家标准《物联网温度变送器规 范》GB/T 34072的有关规定。温度变送器准确度等级不宜低于 0 . 2级。
4.4 高 级 调 控
4.4.1 高级调控热力入口应设置电动平衡调控装置，可采用电 动调节阀、分布式水泵、电动调节型喷射泵、物联网智能调节 阀 等 。
4.4.2 高级调控采集参数应根据不同的调控方式确定，并应符
8
合表4.4.2的规定。
表4.4.2 高级调控采集参数
调控方式
采集参数
室外
温度
典型
热用
户室
内温
度
楼栋(单元)热力入口
分户热力入口
供水
温度
回水 温度
流量
热量
供水
压力
回水
压力
水泵 频率/ 调节阀
开度人
喷射泵 开度
供水
温度
回水
温度
流量
热量
调节 阀
开度
回水温度法
√
√
O
O
O
√
O
√
供回水平均
温度法
√
√
√
√
流量/热量法
√
√
√
注：“ √”为应采集，“Q” 为宜采集。
4.4.3 高级调控的数据采集频次和上传频次应符合下列规定：
1 热力入口运行数据采集频次不应少于1次/15min, 上传 频次不应少于1次/30min;
2 典型热用户室内温度数据采集频次不应少于1次/ 10min, 上传频次不应少于1次/60min; 当相邻两次采集的温度 值相差超过±0.5℃时，应立即上传。
4.4.4 电动调节阀应符合本标准第4.3.5条的规定。
4.4.5 分布式水泵应符合本标准第4.3.6条和第4.3.7条的 规 定 。
4.4.6 电动调节型喷射泵应符合本标准第4.3.8条的规定。
4.4.7 物联网智能调节阀除应符合本标准第4.3.5条的规定外， 还应符合下列规定：
1 应具备介质温度、压力和流量中一个或多个参数采集 功 能 ;
2 执行器与传感器应具备防拆卸与锁闭功能;
3 应具备故障记录和报警、断电保持原位以及参数读取和
9
设置功能。
4.4.8 室内温度采集器应符合本标准第4.3.10条的规定。
4.4.9 温度变送器应符合本标准第4.3.11条的规定。
4.4.10 压力变送器应符合现行国家标准《物联网压力变送器规 范》GB/T 34073 的规定。压力变送器准确度等级不宜低于
0 . 1级。
10
5 监测与控制
5.1 一 般 规 定
5.1.1 中级调控和高级调控应设置监测与控制系统，并应满足 运行管理的要求。
5.1.2 监测与控制系统中设备的防护等级，应与安装现场的环 境条件相适应。
5.1.3 监测与控制系统的网络安全除应符合现行国家标准《信 息安全技术 网络安全等级保护基本要求》GB/T 22239的有关 规定外，还应符合下列规定：
1 网络出口应设置硬件防火墙;
2 对系统管理员、操作人员应进行身份鉴别和分级管理。
5.2 中 级 调 控
5.2.1 中级调控控制系统基本架构，见图5.2.1。
5.2.2 本地监控箱的硬件应由数据采集模块、电源模块、触摸 屏和箱体(带锁)等组成。
5.2.3 本地监控箱应具备下列功能：
1 数据采集、存储和上传;
2 接受调控指令并执行;
3 宜支持人机交互界面，显示运行数据;
4 宜支持参数设置，手动/自动运行方式的转换。
5.2.4 监控平台应具备下列功能：
1 监测数据采集、存储和展示;
2 支持远程手动设置平衡调控装置参数;
3 基于预设控制曲线或传统数值算法自动计算平衡调控装 置目标参数;
11
4 故障报警和查询。
监控平台
本地监控箱
楼栋(单元) 楼栋(单元) 楼栋(单元) 室内温度
热量表 平衡调控装置 温度变送器 采集装置
(a) 集中控制系统
监控平台
楼栋(单元)
楼栋(单元)
楼栋(单元)
室内温度
热量表
平衡调控装置
温度变送器
采集装置
(b)物联网控制系统
图5.2.1 中级调控控制系统基本架构示意
“ ——”为有线通信方式;“-”为无线通信方式
5.2.5 监控平台服务器应符合下列规定：
1 应采用冗余设计;
2 应满足对应设备数据存储和计算需求;
3 可采用物理机或云服务器，当采用云服务器时宜采用私 有 云 ;
4 应具备灾备能力，实现异地灾备;
5 数据备份周期不应大于24h;
6 故障后恢复时间不应大于12h。
5.2.6 本地监控箱和监控平台应配备不间断电源 (UPS), 续电
12
时间不应小于1h, 市电和不间断电源 (UPS) 切换时间应小 于 5ms。
5.2.7 本地监控箱应至少满足1个供暖期的数据储存，监控平 台应至少满足2个供暖期的数据储存，并应在每个供暖期结束后 进行备份。
5.3 高 级 调 控
5.3.1 高级调控控制系统基本架构示意，见图5.3.1。
智能监控平台
本地监控箱
数据采集器
楼栋(单元)
温度/压力 变送器
(a)集中控制系统
楼栋(单元) 平衡调控装置
楼栋(单元) 热量表
室内温度 采集装置
分户平衡 调控装置
分户 热量表
智能监控平台
楼栋(单元)
温度/压力
变送器
楼栋(单元) 平衡调控装置
楼栋(单元) 热量表
分户平衡 调控装置
室内温度 采集装置
分户 热量表
注：当楼栋(单元)平衡调控装置具备数据采集功能时，楼栋(单元)温度/压力变送 器可通信到楼栋(单元)平衡调控装置，再直接上传至智能监控平台。
(b) 物联网控制系统
图5.3.1 高级调控控制系统基本架构示意
“——”为有线通信方式;“----”为无线通信方式
13
5.3.2 数据采集器应符合下列规定：
1 带载量不应小于12个;
2 支持多种通信协议和接口类型;
3 具备数据双向传输能力。
5.3.3 本地监控箱应符合本标准第5.2.3条的规定。
5.3.4 智能监控平台应具备下列功能：
1 图形化的二级网拓扑关系和列表形式的数据展示方式;
2 内置多种算法模型，包括AI 智能算法;
3 自动寻优计算平衡调控装置目标参数;
4 支持手动/自动寻优运行方式转换;
5 管网平衡效果分析，包括水力不平衡度、方差等分析指标;
6 宜支持智能辅助分析给出故障或平衡效果不佳的初步原 因及处理建议。
5.3.5 智能监控平台服务器应符合本标准第5.2.5 条的规定。
5.3.6 本地监控箱和监控平台不间断电源(UPS) 应符合本标 准第5.2.6条的规定。
5.3.7 本地监控箱和智能监控平台数据储存应符合本标准 第5.2.7条的规定。
5.4 通 信
5.4.1 平衡调控系统的通信应采用通用协议，并应采取保证数 据安全的措施。
5.4.2 通信应具备断点续传和故障恢复能力。
5.4.3 通信网络应符合下列规定：
1 带宽不应低于1Mbps, 且应留有不小于20%的余量;
2 宜设置备用通信信道，且备用信道的通信网络应采用与 主信道性质不同的信道类型;
3 宜采用静态IP 地址的接入。
5.4.4 采用有线传输的一次数据传输成功率不应低于95%,采 用无线传输的一次数据传输成功率不应低于80%。
14
6 安装、调试与验收
6.1 安 装
6.1.1 施工前应组织设计单位、监理单位、施工单位及系统承 包商等相关单位对施工图进行会审。
6.1.2 施工安装前应对设备及材料进行质量检查和测试，其材 质、规格型号和测试结果应符合设计文件和合同的规定。设备应 有完整的安装使用说明书，包装应完好，表面不应有划痕及破损。
6.1.3 设备的工作环境应与其性能相适应，当环境不能满足要 求时，应采取保护措施。
6.1.4 改造工程应确定供热系统处于非运行状态且系统泄水完 毕后方可施工。
6.1.5 施工过程中应对施工人员信息、设备安装位置等进行电 子化记录。
6.1.6 平衡调控装置安装前应核对管道供、回水方向，并与系 统坡度一致，设备及仪表安装位置应便于观察和操作。
6.1.7 电动阀门执行器应向上或水平方向安装，不得向下安装。 6.1.8 分布式水泵的施工应符合现行国家标准《风机、压缩机、 泵安装工程施工及验收规范》GB50275 的有关规定。
6.1.9 喷射泵应按标识的水流方向安装，安装的水平度和垂直 度应符合产品说明书的要求。
6.1.10 平衡调控系统设备安装完成后，应进行冲洗及水压试 验，并应符合现行国家标准《建筑给水排水及采暖工程施工质量 验收规范》GB50242 的有关规定。
6.1.11 自动化仪表设备的施工应符合现行国家标准《自动化仪 表工程施工及质量验收规范》GB50093 的有关规定。
6.1.12 通信网络的施工应符合现行国家标准《综合布线系统工
15
程验收规范》GB/T 50312的有关规定。
6.2 调 试
6.2.1 调试应在系统具备供热条件后、竣工验收前进行，调试 前应制定完整的调试方案。
6.2.2 系统冷态调试前，应对平衡调控装置自身功能进行调试， 确认平衡调控装置技术动作和功能正常。
6.2.3 初级调控冷态调试应符合下列规定：
1 静态平衡阀应通过手持调试仪表测量各热力入口流量， 人工调整静态平衡阀开度，使热力入口流量达到设计流量;
2 自力式流量控制阀应根据热力人口设计流量确定自力式 流量控制阀的设定值;
3 自力式压差控制阀应根据楼内系统阻力计算自力式压差 控制阀的控制压差，确定自力式压差控制阀的设定值;
4 手动调节型喷射泵应根据热力入口设计流量计算手动调 节型喷射泵的混水比，确定喷射泵的设定值。
6.2.4 初级调控热态调试时，应根据调控参数和典型热用户室 内温度，手动微调平衡调控装置。
6.2.5 中级和高级调控冷态调试前应具备下列条件：
1 完成对通信设备、通信线路的调试，确认电源供给、信 号强度、安装环境正常;
2 完成对现场采集设备数据的核对，现场仪表显示与监控 平台显示应一致;
3 完成对监控平台硬件和软件功能的分项测试，各项功能 满足专业技术要求。
6.2.6 中级和高级调控冷态调试应符合下列规定：
1 电动调节型喷射泵应根据控制目标自动调节电动调节型 喷射泵的混水比;
2 电动调节阀应根据控制目标自动调节阀门的开度;
3 分布式水泵应根据控制目标分别设定热力站或热源循环
16
泵和用户分布式水泵的频率;
4 物联网智能调节阀应根据控制目标自动调节阀门的开度。
6.2.7 中级和高级调控热态调试时，平台应根据调控参数和典 型热用户室内温度，自动调整平衡调控装置。
6.2.8 调试应记录，并宜实现记录的电子化。调试记录可按行 业标准《城镇供热监测与调控系统技术规程》CJJ/T241-2016
附 录A 的格式填写。
6.3 验 收
6.3.1 验收应在系统调试完成并连续无故障运行72h 后进行。
6.3.2 验收应按下列程序进行：
1 施工单位应对工程质量自检合格，并在完成《工程竣工 报告》后，提出验收申请;
2 验收不合格的，提出书面整改意见，整改完成后重新 验收。
6.3.3 验收应按设计图纸、技术方案和合同要求进行现场检查， 并应满足下列要求：
1安装符合设计文件要求，无明显外观质量缺陷，操作灵 活可靠;
2 监测与控制系统运行稳定，功能和性能符合设计文件 要求 ;
3 验收资料内容完整、准确。
6.3.4 验收资料应包括下列内容：
1 设计文件;
2 设备材料的产品合格证、性能检测报告等;
3 施工、调试记录;
4 施工质量验收记录;
5 竣工图纸。
6.3.5 验收合格后，施工单位应在规定时间内向建设单位移交 工程竣工资料。
17
7 运行与维护
7.1 一 般 规 定
7.1.1 平衡调控系统的运行与维护应纳入供热系统正常运行与 维护工作中。
7.1.2 运营单位应针对平衡调控系统建立完善的技术档案，并 应制定与平衡调控系统相应的运行维护方案、突发故障应急处理 预案，明确管理职责。
7.1.3 平衡调控系统的运行与维护应符合现行行业标准《城镇 供热系统运行维护技术规程》CJJ 88的有关规定，运行维护记 录应完整、准确。
7.2 运 行
7.2.1 运营单位应在供热运行前对平衡调控系统进行全面检查， 并应满足下列要求：
1平衡调控装置灵活可靠，满足运行要求;
2 监测仪表设备、室内温度采集器功能正常，数据显示 准 确 ;
3 网络通信信号强度满足数据传输要求;
4 监测与控制系统运行正常。
7.2.2 初级调控系统的运行应符合下列规定：
1 以流量为控制目标时，热力入口实际流量与设定流量的 偏差不应超过±10%;
2 以回水温度为控制目标时，热力入口实际回水温度与设 定温度的偏差不应超过±2℃;
3 以供回水平均温度为控制目标时，热力入口实际供回水 平均温度与设定温度的偏差不应超过±2℃。
18
7.2.3 中级调控系统的运行应符合下列规定：
1 以流量为控制目标时，楼栋(单元)热力入口实际流量 与设定流量的偏差不应超过±5%;
2 以回水温度为控制目标时，楼栋(单元)热力入口实际 回水温度与设定温度的偏差不应超过±1℃;
3 以供回水平均温度为控制目标时，楼栋(单元)热力入 口实际供回水平均温度与设定温度的偏差不应超过士1℃。
7.2.4 高级调控系统的运行除应符合本标准第7.2.3条的规定 外，还应符合下列规定：
1 以流量为控制目标时，分户热力入口实际流量与设定流 量的偏差不应超过±5%;
2 以回水温度为控制目标时，分户热力入口实际回水温度 与设定温度的偏差不应超过士0.5℃;
3 以供回水平均温度为控制目标时，分户热力入口实际供 回水平均温度与设定温度的偏差不应超过士0.5℃;
4 以室内温度为控制目标时，实际室内平均温度与设定温 度的偏差不应超过±1℃。
7.2.5 当供热运行平衡状态被打破后，中级调控和高级调控系 统应自动按运行策略进入调节模式。
7.2.6 当中级调控和高级调控的自主调节时长超过24h、二级 网系统仍未达到平衡状态时，应检查现场设备、参数或软件设 置，并及时维修、调整。
7.3 维 护
7.3.1 平衡调控系统硬件设施维护应符合下列规定：
1 应定期对硬件设施进行巡检，并制定巡检方案;
2 初级调控的平衡调控装置应进行流量检测，供热初期系 统稳定后检测数量不少于装置总量的40%,供热中期和末期检 测数量不少于装置总量的20%,供热系统停止运行后每月检查 1次外观和阀门开关状态;
19
3 中级调控和高级调控的所有平衡调控装置进行开度监测， 供热系统停止运行后，电池供电的执行器和仪表应每月通电运行 1次，通电时长不应小于2h;
4 应建立设备运行状态台账，并确保其时效性与完整性;
5 应定期对温度、压力等现场仪表和传感器进行检定与 校 准 。
7.3.2 平衡调控系统通信网络的维护应符合下列规定：
1 应定期检查通信设备、设施，保证运行完好;
2 应定期检查通信线路，包括有线网络及无线网络，保证 线路通畅。
7.3.3 平衡调控系统软件的维护应符合下列规定：
1 应由专业技术人员安装、升级软件，并做好相应记录;
2 应定期进行病毒和恶意软件查杀操作;
3 应对数据集中存储备份、定期整理，并做好更新时间 记 录 ;
4 应对平台网络安全的等级保护进行测评，符合相应的等 级保护认证。
20
附录 A 楼栋(单元)热力入口工艺流程
A.1 图 例
A.1.1 楼 栋 ( 单 元 ) 热 力 入 口 工 艺 流 程 示 意 图 图 例 ， 见 表 A.1.1。
表A.1.1 热力入口工艺流程示意图图例
图例
名称
图例
名称
一 H 一
供水管
一HR一
回水管
一 C I —
循环水管
分布式水泵
电动调节型喷射泵
手动调节型喷射泵
静态平衡阀
电动调节阀
自力式流量控制阀
自力式压差控制阀
物联网智能调节阀
热量表
关断阀
止回阀
泄水装置
Y型过滤器
压力表
温度计
压力变送器
温度变送器
A.2 初 级 调 控
A.2.1 平衡调控装置采用静态平衡阀的工艺流程示意，见
21
图 A.2.1。
图A.2.1 平衡调控装置采用静态平衡阀的工艺流程示意
A.2.2 平衡调控装置采用自力式流量控制阀的工艺流程见 图 A.2.2。
图A.2,2 平衡调控装置采用自力式流量控制阀的工艺流程示意
A.2.3 平衡调控装置采用自力式压差控制阀的工艺流程见 图 A.2.3。
图A.2.3 平衡调控装置采用自力式压差控制阀的工艺流程示意
22
A.2.4 平衡调控装置采用手动调节型喷射泵的工艺流程见 图 A.2.4。
图A.2.4 平衡调控装置采用手动调节型喷射泵的工艺流程示意
A.3 中 级 调 控
A.3.1 平衡调控装置采用电动调节阀的工艺流程见图A.3.1。
图 A.3.1 平衡调控装置采用电动调节阀的工艺流程示意
A.3.2 平衡调控装置采用分布式水泵的工艺流程见图A.3.2。
图A.3.2 平衡调控装置采用分布式水泵的工艺流程示意
23
A.3.3 平衡调控装置采用电动调节型喷射泵的工艺流程见 图 A.3.3。
图A.3.3 平衡调控装置采用电动调节型喷射泵的工艺流程示意
A.4 高 级 调 控
A.4.1 平衡调控装置采用电动调节阀的工艺流程见图A.4.1。
图A.4.1 平衡调控装置采用电动调节阀的工艺流程示意
A.4.2 平衡调控装置采用分布式水泵的工艺流程见图A.4.2。
图A.4.2 平衡调控装置采用分布式水泵的工艺流程示意
24
A.4.3 平衡调控装置采用电动调节型喷射泵的工艺流程见 图 A.4.3。
图 A.4.3 平衡调控装置采用电动调节型喷射泵的工艺流程示意
A.4.4 平衡调控装置采用物联网智能调节阀的工艺流程见 图 A.4.4。
图 A.4.4 平衡调控装置采用物联网智能调节阀的工艺流程示意
25
附录B 分户热力入口工艺流程
B.0.1 分户热力入口工艺流程示意图图例见本标准表A.1.1。
B.0.2 中级调控平衡调控装置采用静态平衡阀的工艺流程见 图 B.0.2。
一HR
工
图B.0.2 中级调控平衡调控装置采用静态
平衡阀的工艺流程示意
B.0.3 高级调控平衡调控装置采用电动调节阀的工艺流程见 图 B.0.3。
B.0.4 高级调控平衡调控装置采用物联网智能调节阀的工艺流 程见图B.0.4。
26
图 B.0.3 高级调控平衡调控装置采用电动调节阀的工艺流程示意
图 B.0.4 高级调控平衡调控装置采用物联网智能调节阀的工艺流程示意
27
本标准用词说明
1 为便于在执行本标准条文时区别对待，对要求严格程度 不同的用词说明如下：
1) 表示很严格，非这样做不可的：
正面词采用“必须”,反面词采用“严禁”;
2) 表示严格，在正常情况下均应这样做的：
正面词采用“应”,反面词采用“不应”或“不得”;
3) 表示允许稍有选择，在条件许可时首先应这样做的：
正面词采用“宜”,反面词采用“不宜”;
4) 表示有选择，在一定条件下可以这样做的，采用 “可”。
2 条文中指明应按其他有关标准执行的写法为：“应符 合……的规定”或“应按……执行”。
28
引用标准名录
1《自动化仪表工程施工及质量验收规范》GB50093
2 《建筑给水排水及采暖工程施工质量验收规范》GB50242
3 《风机、压缩机、泵安装工程施工及验收规范》GB 50275
4 《综合布线系统工程验收规范》GB/T 50312
5 《外壳防护等级 (IP 代码)》GB/T 4208-2017
6 《离心泵 技术条件(Ⅱ类)》GB/T 5656
7 《离心泵效率》GB/T13007
8《离心泵能效限定值及能效等级》 GB 19762
9 《信息安全技术 网络安全等级保护基本要求》GB/T 22239
10 《采暖与空调系统水力平衡阀》GB/T 28636
11 《采暖空调用自力式流量控制阀》GB/T 29735 12 《热量表》GB/T 32224
13 《物联网温度变送器规范》GB/T 34072
14 《物联网压力变送器规范》GB/T 34073
15 《城镇供热系统运行维护技术规程》CJJ 88
16 《城镇供热监测与调控系统技术规程》CJJ/T 241-2016
17 《工业过程控制系统用电动控制阀》JB/T7387
18 《工业过程控制系统用普通型及智能型电动执行机构》 JB/T 8219
19 《采暖空调用自力式压差控制阀》JG/T 383
29
中国城镇供热协会标准
供热二级网平衡调控技术标准
T/CDHA 508-2025
条 文 说 明
编 制 说 明
《供热二级网平衡调控技术标准》 T/CDHA 508-2025经 中 国城镇供热协会2025年11月3日以第11号公告批准、发布。
为便于广大设计、施工、运行管理、科研、院校等单位有关 人员在使用本标准时能正确理解和执行条文规定，《供热二级网 平衡调控技术标准》编制组按章、节、条顺序编制了本标准的条 文说明，对条文规定的目的、依据以及执行中需注意的有关事项 进行了说明。但是，本条文说明不具备与标准正文同等的法律效 力，仅供使用者作为理解和把握标准规定的参考。
32
目 次
1 总 则 34
3 基 本 规 定 35
4 工 艺 38
4.1 一般规定 38
4.2 初级调控 39
4.3 中级调控 41
4.4 高级调控 43
5 监 测 与 控 制 45
5.1 一 般规定 45
5.2 中 级 调 控 45
5.3 高级调控 48
5.4 通 信 49
6 安 装 、 调 试 与 验 收 51
6.1 安装 51
6.2 调试 52
6.3 验收 54
7 运 行 与 维 护 55
7.1 一般规定 55
7.2 运行 55
7.3 维护 56
33
1 总 则
1.0.1 本条阐明制定本标准的宗旨。二级网水力失调是目前供 热能耗过高的重要原因。为节约能源，提高供热质量，结合现有 实际情况，对二级网进行合理的水力平衡调节势在必行。
1.0.2 本条阐明本标准的适用范围。行业标准《供热术语标准》 CJJ/T55-2011 第5.1.13条对“二级管网”定义：“在设置一 级热力站的供热系统中，由热力站至热用户的供热管网。”本标 准规定的二级网，除上述二级管网外，还包括以化石能源、工业 余热、太阳能、地热等提供热能的热源与热用户直接连接的低温 热水管网。
1.0.3 二级网平衡调控技术涉及面较广，本标准仅对有些具体 要求作了基本的规定。二级网平衡调控还需符合现行国家标准 《供热工程项目规范》GB55010、《 建筑节能与可再生能源利用 通用规范》GB55015 及现行行业标准《城镇供热管网设计标准》 CJJ/T34 等有关标准的规定。
34
3 基 本 规 定
3.0.1 二级网的水力失调主要表现为各环路的流量输配不均衡， 致使用户的室温冷热不均，近端用户供热过度，室温偏高;远端 用户因供热不足，室温偏低。为缓解供热系统热力失调问题，供 热企业往往采用增大循环流量的方法，即采用“大流量、小温 差”的供暖运行方式。采用这种方法虽然可以缓解部分用户供热 量不足的问题，但会使大部分用户的供热量偏大，造成了热量的 极大浪费，并且增大循环泵流量，势必会造成耗电量的增加。为 节约能源，提高供热质量，故本条规定新建二级网系统和既有二 级网系统改造应设置平衡调控系统。二级网平衡调控所达到的平 衡包括水力平衡和热力平衡。通过实现水力和热力的平衡，可以 确保热量在建筑或系统中更加均匀地分布，避免某些区域过热或 过冷，提高整个系统的能源效率，减少不必要的能源消耗，从而 降低碳排放，对保护环境、实现可持续发展目标具有积极作用。
3.0.2 水力平衡计算是供热系统设计中的一个关键环节，其目 的是确保系统中的水流量分布均匀，以满足各热用户的用热需 求。在供热系统中，需根据用户的流量和资用压头确定平衡调控 装置的规格。而热用户用热特性不同，比如变流量、定流量或不 同供水温度需求等，则需采用不同的平衡调控装置。
3.0.3 本条规定新建二级网平衡调控系统需与二级网主体工程 同步进行，主要是为了确保系统间的协调性，提升效率、减少重 复工作并降低成本。同步设计确保规划一致，同步施工保证进度 匹配，同步调试确保系统稳定运行，同步竣工验收则保证整体质 量达标，从而为用户提供更优质的供热服务。
3.0.4 近年来以互联网、大数据、物联网、人工智能为代表的 新一代信息技术的发展日新月异，加速了向供热领域的渗透融
35
合。用人工智能技术解决二级网平衡调控过程涉及的分析、推 理、决策及控制问题，能够进一步提高供热系统安全性和用户满 意度，使系统的综合能效接近系统的最大能效，以创造更多的增 量价值。
根据供热系统的智能化程度将二级网平衡调控系统分为初级 调控、中级调控和高级调控三种方式，供热企业需根据功能需求 和现状情况进行选择。
3.0.5 初级调控主要指运行人员结合自身经验，对平衡调控装 置进行手动调节。
3.0.6 中级调控主要按照设定的控制曲线，自动调节平衡调控 装置控制参数符合设定值，实现二级网平衡调控。
3.0.7 高级调控主要利用大数据分析历史负荷数据并融合多因 素构建精准负荷预测模型，运用人工智能算法实时处理平衡调控 装置运行参数以达成自诊断与状态评估，且系统具备自学习能力 可优化模型算法。在此基础上，依据负荷预测和状态评估，采用 智能决策算法制定并动态调整二级网最优平衡调控策略。同时持 续监测调控后二级网状态，评估效果，对不理想情况分析反馈， 不断优化模型与策略，提升系统性能与适应性以实现二级网平衡 调控。
3.0.8 通过对各地区具有代表性的供热企业调研统计，目前二 级网平衡调控水平主要以初级为主，平均占比达到90%以上， 部分企业甚至连初级水平都未达到。个别企业中级调控水平目前 占比达到了90%以上。高级调控仅有几个小区进行了尝试。
鉴于我国供热系统自动化基础薄弱、手动调节的二级网系统 大量存在的现状，故将手动调节作为二级网平衡调控的最低 要求。
表格对初级调控、中级调控和高级调控三种方式的最低要求 进行了描述，二级网平衡调控按实际情况对应调控方式类别。
3.0.9 随着国家对节能减排和智慧城市建设的重视，国家及地 方纷纷出台相关政策支持智能化供热的发展。这些政策为新建二
36
级网和既有二级网的改造达到中级或高级要求提供了良好的政策 环境和资金支持。中级调控和高级调控实时监测供热运行工况及 设备状态，实现二级网自动平衡调控，与初级调控对比，不仅提 高了系统的自动化水平和运行效率，还增强了系统的灵活性和响 应速度，显著降低了人力成本，是未来的发展趋势。
对于改造工程，二级网平衡调控装置和数据通信装置的安装 不应破坏原供热系统的合理性和可靠性。部分老旧小区改造工 程，主要为垂直单管串联系统或垂直双管系统，如果改造难度 大，且同时存在管网漏损严重、通信信号弱、现场无取电条件等 情况，则改造后至少需满足初级要求。
37
4 工 艺
4.1 一 般 规 定
4.1.1 通过对各地区具有代表性的供热企业调研统计，目前供 热二级网平衡调控主流的调控参数包括回水温度、供回水平均温 度或流量/热量。根据调控位置的不同，基于回水温度、供回水 平均温度和流量/热量的三种调控参数又可以细分为楼栋(单元) 热力入口回水温度、楼栋(单元)热力人口供回水平均温度、楼 栋(单元)热力入口流量/热量、分户热力入口回水温度、分户 热力入口供回水平均温度和分户热力入口流量/热量。
基于回水温度的调控策略由于只需要采集热力人口回水温 度，逻辑清晰、简单，易于实施且测量成本较低，被广泛使用。 但该指标忽略了二级网供水管道散热损失造成各热用户供水温度 不同而引起的供热差异，故对于二级网管线较长或管道保温较差 时，近端用户和远端用户的供水温度会出现不一致的系统，需要 增加供水温度的测量，采用基于供回水平均温度的调控参数。而 基于流量/热量的调控参数测量成本较高，且很难直接根据流量/ 热量确定是否达到平衡。
初级调控参数分为楼栋(单元)回水温度、楼栋(单元)供 回水平均温度和楼栋(单元)流量/热量。中级调控参数分为楼 栋(单元)热力入口回水温度、楼栋(单元)热力入口供回水平 均温度和楼栋(单元)热力入口流量/热量。高级调控参数在中 级调控参数的基础上增加分户热力入口回水温度、分户热力入口 供回水平均温度和分户热力入口流量/热量。
4.1.2 本标准给出了楼栋(单元)热力入口的典型工艺流程示 意图，工程设计人员可以根据工程实际情况进行优化。
4.1.3 本标准给出了分户热力入口的典型工艺流程示意图，工
38
程设计人员可以根据工程实际情况进行优化。
4.1.4 对于改造工程，如现状热力入口已安装有热量表，优先 利用既有热量表进行流量的测量。
对于新建工程，根据国家标准《建筑节能与可再生能源利用 通用规范》GB55015-2021 第3.2.25条的规定：“建筑物热力 入口，必须设置热量表”。
4.1.5 安装过滤器是保证管道配件及热量表等不堵塞、不磨损 的主要措施，过滤器优先采用在线排污型，能在系统正常运行时 完成冲洗工作。
1 楼栋(单元)热力入口供水管上一般顺水流方向设置过 滤器，热力入口设有热量表时，热量表前设置滤网规格不小于 60目的过滤器。为了确保过滤器在有效过滤的同时，不会造成 过大的能量损失，影响系统的整体效率，规定楼栋(单元)过滤 器阻力不大于20kPa, 分户过滤器阻力不大于10kPa。
2 选择不锈钢作为滤网材质，主要是因为不锈钢具有良好 的耐腐蚀性和机械强度。在多种流体介质中，不锈钢都能保持稳 定的性能，不易被腐蚀或磨损，从而延长了过滤器的使用寿命。
3 过滤器的安装位置需考虑后续的维护和检修工作，这样 可以降低维护工作的难度和时间成本，提高系统的整体运行 效 率 。
4.2 初 级 调 控
4.2.1 静态平衡阀、自力式流量控制阀、自力式压差控制阀以 及手动调节型喷射泵等是目前较为常见的几种水力平衡调节装 置，各自具有特定的功能和优势。
自力式流量控制阀和自力式压差控制阀虽然具有一定的自动 调节能力，但其调节范围和精度相对有限，且主要依赖于内部的 机械结构和压力感应系统。在二级网的复杂工况下，它们往往需 要结合人工干预才能达到理想的平衡效果。
自力式流量控制阀和自力式压差控制阀不得在楼栋(单元)
39
热力入口和分户热力入口同时安装。
本条所述的静态平衡阀也可采用具有同等功能的手动调节类 阀门替代，手动调节类阀门的调节性能需符合现行行业标准《供 热用手动流量调节阀》 CJ/T 25的有关规定。
4.2.2 供热系统分为变流量系统及定流量系统。变流量系统指 管网内流量随负荷变化而变化;与之相对应的定流量系统运行 时，管网内流量基本保持不变，不随负荷变化而变化。变流量系 统由于系统在部分负荷工作时，流量和系统内压力分布发生改 变，其所产生的水力平衡问题有异于定流量系统，在选择平衡调 控装置时，需予以区分。
静态平衡阀工作原理为：通过阀门节流，消耗阀门所在回路 富裕压降，使回路流量等于设计值。
自力式流量控制阀工作原理为：通过自力式机构，在系统压 力变化时，维持系统中某回路流量恒定。
自力式压差控制阀工作原理为：通过自力式机构，在系统压 力变化时，维持系统中某回路压差恒定。
喷射泵工作原理为：利用高压高温流体能量来抽送低压低温 流体，保证热力入口循环流量。
当二级网有混供现象(比如地面辐射供暖与散热器供暖混 供、节能建筑与非节能建筑混供等),可以考虑采用调节型喷 射泵。
4.2.3 现行国家标准《采暖与空调系统水力平衡阀》 GB/T 28636适用于在集中供暖系统中，通过手动改变局部阻力调节循 环水系统水力平衡的平衡阀，并且对水力平衡阀的性能、材料、 检验等作了详细规定。
4.2.4 现行国家标准《采暖空调用自力式流量控制阀》 GB/T 29735对自力式流量控制阀的性能、材料、制造、检验等作了详 细规定。
自力式流量控制阀在较差水质的系统中运行时极易堵塞，导 致其功能失效，甚至危害系统的正常运行，所以使用时，需注意
40
水质达标。
4.2.5 现行行业标准《采暖空调用自力式压差控制阀》JG/T 383对自力式压差控制阀的性能、材料、制造、检验等作了详细 规定。
自力式压差控制阀在较差水质的系统中运行时极易堵塞，导 致其功能失效，甚至危害系统的正常运行，所以使用时，需注意 水质达标。
4.2.6 本条从调节标识、关闭状态泄漏量以及额定工况下喷射 水流量的允许偏差三个方面做出了具体规定，旨在确保手动调节 型喷射泵的可靠性和准确性。
4.3 中 级 调 控
4.3.1 为了实现楼栋(单元)自动调控，需要采用电动平衡调 控装置。
4.3.2 本条规定的采集参数是为了实现调控目标的最低采集要 求。中级调控的分户热力入口实现本地测量和手动调节，所以分 户热力入口不做采集要求。
4.3.3 本条规定是基于实时性需求、数据处理与分析、网络带 宽与存储资源、数据时效性以及系统稳定性等多方面因素综合考 虑的结果。这样的设置既能够确保数据的准确性和时效性，又能 够降低系统的运行成本和维护难度。
4.3.4 中级调控楼栋(单元)热力入口平衡调控装置主要是跟 随并执行给定的指令，对系统中的参数进行精确控制。电动调节 阀具有控制精度高、响应速度较快的特点，同时电动调节阀又具 有较高的经济性和技术成熟度，是中级调控一种较为合适的选 择。当二级网各热用户的供回水压差较大时，电动调节阀难以达 到调节目的时，楼栋(单元)热力入口平衡调控装置可以采用分 布式水泵或电动调节型喷射泵。
4.3.5 现行行业标准《工业过程控制系统用电动控制阀》JB/T 7387适用于由电动执行机构与阀体组成的各类电动控制阀，并
41
对电动控制阀的性能、检验等作了详细规定。
1 对于潮湿环境，如室外、地下管道等场所，更高的防护 等 级 (IP68) 可以确保执行器在恶劣条件下正常工作。
2 为保证电动调节阀在长期使用过程中的密封性能，防止 介质泄漏，确保系统的安全稳定运行，对阀门启闭次数和密封性 提出要求。1. 1倍公称压力的测试条件可以模拟实际工作中可能 出现的超压情况，检验调节阀的可靠性。
4.3.6 本条对分布式水泵位置、水泵参数及零压差点优化进行 规定，实现分布式水泵系统的高效稳定运行。
1 一般情况下，回水管水温和压力低于供水管，用户循环 泵设置在回水管可以降低水泵耐高温要求、减少扬程需求并避免 用户末端承压过大，延长设备寿命并降低能耗。当供水管压力不 足(如高层建筑或远距离输配时),才需要在供水管设置用户循 环泵以提升用户末端供水压力，且需要配合水力计算进行验证， 避免供水管加压后导致其他区域超压。
2 随着室外气温变化或者热用户供暖面积增减，供热二级 网运行可能存在不同的负荷工况，需通过计算确定热源循环泵和 用户循环泵的最优匹配参数，以实现减少投资和运行节能的 目 的 。
3 通过合理确定零压差点，可实现全系统水泵功耗最低。
4.3.7 为实现精准调节和节能的目的，本条规定分布式水泵应 采用变频调速。现行国家标准《离心泵 技术条件(Ⅱ类)》 GB/T 5656、《离心泵 效率》GB/T 13007 和《离心泵能效限定 值及能效等级》GB 19762分别对水泵的技术要求、效率和能效 等作了详细的规定。
4.3.8 电动调节型喷射泵由泵体和电动执行器组成，其泵体要 求和手动调节型喷射泵相同，执行本标准第4.2.6条的规定。其 电动执行器与电动调节阀执行器要求相同，故执行现行行业标准 《工业过程控制系统用普通型及智能型电动执行机构》JB/T 8219的有关规定。
42
4.3.9 中级调控分户热力入口平衡调控装置主要实现手动调节， 并采用静态平衡阀的原因在于静态平衡阀适用于不同类型的供热 系统，同时具有可靠性和经济性等优势。本条所述的静态平衡阀 也可采用具有同等功能的手动调节类阀门替代，手动调节类阀门 的调节性能应符合现行行业标准《供热用手动流量调节阀》 CJ/ T 25的有关规定。
4.3.10 本条从测量精度、范围、可靠性、环境适应性等多维度 提出要求，确保室内温度采集器在各类场景中的有效应用，平衡 了技术可行性、成本效益和用户体验。
建筑热用户室温采集率需满足调控目标的要求;有热计量装 置且运行正常的既有建筑，可以利用原有热计量装置进行数据采 集，室温采集率需满足调控目标要求，当不满足时需补足室内温 度采集器。
4.3.11 本条规定温度变送器应符合的产品标准。本条所规定的 温度变送器准确度等级是经过技术经济比较后确定的。设置于热 力入口的温度变送器，量程一般为0℃100℃,如果准确度等 级为0.2级，则绝对误差为0.2℃,供、回水各设1支温度变送 器，因此热力入口测量温度的最大绝对误差为0.4℃。实际运行 中，热力入口的供、回水温差一般为5℃~10℃,准确度等级为 0.2级的温度变送器最大测量误差在10%以内，足以满足实际 需 求 。
4.4 高 级 调 控
4.4.1 为了实现自动调控，需要采用电动平衡调控装置。高级 调控热力入口平衡调控装置主要是跟随并执行给定的指令，对系 统中的参数进行精确控制。物联网智能调节阀相比电动调节阀， 在技术上更为先进，集成了先进的传感、控制和通信技术，能够 实时感知系统状态，并根据预设的算法自动调整阀门开度，实现 二级网的智能化调控，目前物联网智能调节阀在高级调控中应用 较 多 。
43
4.4.2 本条规定的采集参数是为了实现调控目标的最低采集要 求。高级调控是二级网平衡调控的最高级，完全依据AI 模型自 主决策，具备极强的自感知能力，决策模型具备自学习、自适 应、自优化提升的能力，控制模型自动更新、控制过程精准，因 此采集参数需较为全面。
