ICS 77.140.50
CCS H46 HMS

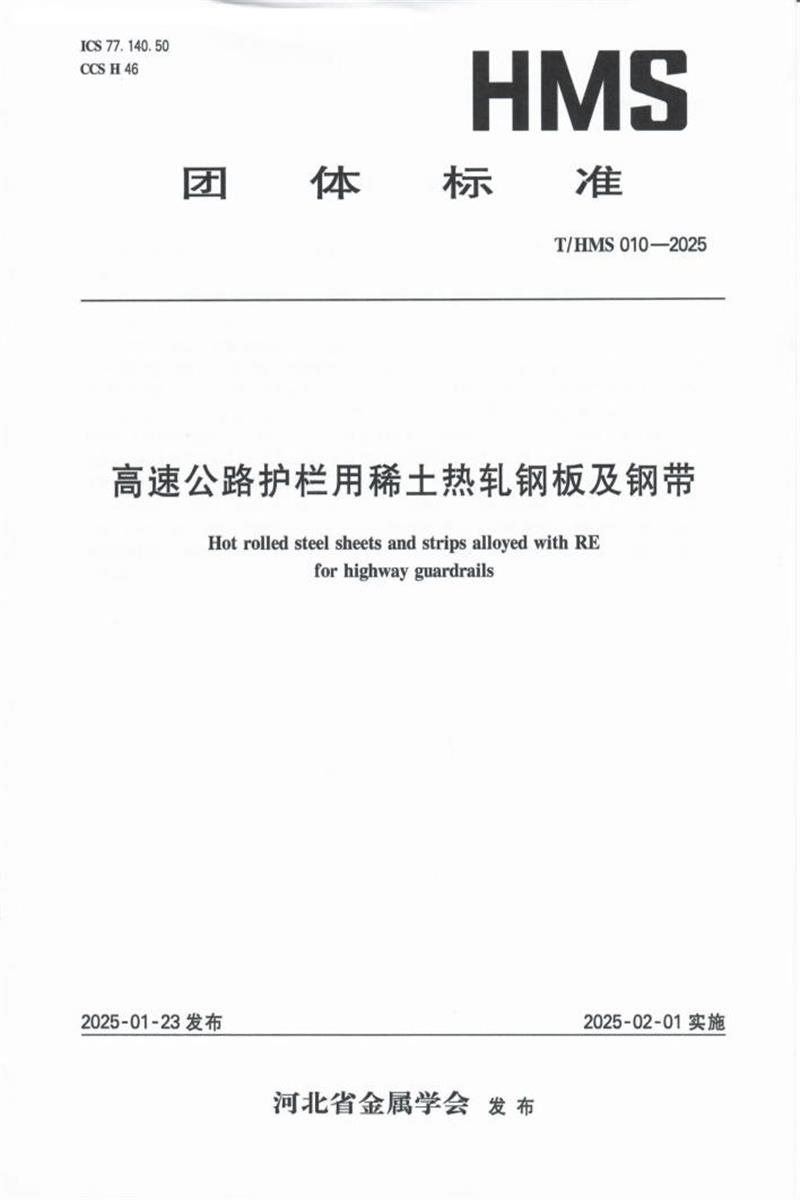

团 体 标 准
T/HMS 010—2025
高速公路护栏用稀土热轧钢板及钢带
Hot rolled steel sheets and strips alloyed with RE for highway guardrails
2025-02-01实施
2 0 2 5 - 0 1 - 2 3 发 布
河北省金属学会 发布
T/HMS 010—2025
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定 起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由上海大学提出。
本文件由河北省金属学会标准化工作办公室归口。
本文件起草单位：上海大学、中钢石家庄工程设计研究院有限公司、秦皇岛佰工钢铁有限公司、河北 普阳钢铁有限公司、冀南钢铁集团有限公司、上海大学(浙江)高端装备基础件材料研究院、宣化钢铁集团 有限责任公司、河北省金属学会、河北省节能协会、承德交通集团有限公司、上海述原科技有限公司、中国 铁塔股份有限公司张家口市分公司、中国铁塔股份有限公司秦皇岛市分公司、广西盛隆冶金有限公司、秦 皇岛宏兴钢铁集团有限公司、河北文安钢铁集团有限公司、石家庄巨力工程技术有限公司、石家庄巨力科 技股份有限公司、沧州临港三菱金属制品有限公司。
本文件主要起草人：董瀚、廉心桐、范增为、吉伟、郭龙鑫、王树华、王亚兵、王瑞华、刘文波、王宏斌、 刘义、丁玉欣、迪林、郑磊、庞洪轩、王京围、王长城、徐德祥、韦习成、赵强、胡俊岭、胡建军、曹俊、孟瑞瑛、 贾俊龙、韩文斌、刘西斌、胡向阳、张天锦、闫福昭、罗辉、李军保、麻文兴、董逸驰、雷凯、郭丽雅、高媛、王明亚、 张嘉春、苑亮。
T/HMS 010—2025
高速公路护栏用稀土热轧钢板及钢带
1 范围
本文件规定了高速公路护栏用稀土热轧钢板及钢带的牌号表示方法、分类和标记、订货内容、尺寸、 外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本文件适用于厚度不小于2.0 mm 且不大于6.0 mm 的高速公路护栏用稀土热轧钢板及钢带(以下 简称“钢板及钢带”)。也可适用于普通公路护栏。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文 件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本 文件。
GB/T 222 钢的成品化学成分允许偏差
GB/T 223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量
GB/T 223.9 钢铁及合金 铝含量的测定 铬天青S 分光光度法
GB/T 223.11 钢铁及合金 铬含量的测定 可视滴定或电位滴定法
GB/T 223.14 钢铁及合金化学分析方法 钽试剂萃取光度法测定钒含量
GB/T 223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量
GB/T 223.23 钢铁及合金 镍含量的测定一丁二酮肟分光光度法
GB/T 223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法
GB/T 223.40 钢铁及合金铌含量的测定氯磺酚S 分光光度法
GB/T 223.60 钢铁及合金 硅含量测定 重量法
GB/T 223.63 钢铁及合金 锰含量的测定 高碘酸钠(钾)分光光度法
GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量
GB/T 223.69 钢铁及合金 碳含量的测定 管式炉内燃烧后气体容量法
GB/T 223.79 钢铁多元素含量的测定 X 射线荧光光谱法(常规法)
GB/T 223.84 钢铁及合金 钛含量的测定 二安替比林甲烷分光光度法
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法
GB/T 232 金属材料 弯曲试验方法
GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定
GB/T 700 碳素结构钢
GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 1591 低合金高强度结构钢
GB/T 2975 钢及钢产品 力学性能试验取样位置及试样制备
GB/T 4336 碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谱法(常规法) GB/T 10125 人造气氛腐蚀试验 盐雾试验
J
T/HMS 010—2025
GB/T 17505 钢及钢产品 交货一般技术要求
GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法
GB/T 20123 钢铁 总碳硫含量的测定 高频感应炉燃烧后红外吸收法(常规方法)
GB/T 20124 钢铁 氮含量的测定 惰性气体熔融惹到法(常规方法)
GB/T 20125 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法
GB/T 22368 低合金钢 多元素含量的测定 辉光放电原子发射光谱法(常规法)
GB/T 24520 铸铁和低合金钢 镧、铈和镁含量的测定 电感耦合等离子体原子发射光谱法 JB/T7901 金属材料实验室均匀腐蚀全浸试验方法
TB/T 1979 机车车辆特种金属材料 耐大气腐蚀钢
3 术语和定义
本文件没有需要界定的术语和定义。
4 牌号表示方法、分类和标记
4.1 钢的牌号由“屈服强度”“耐候”的汉语拼音首字母“Q”“NH” 、 规定的最小屈服强度数值和添加“稀 土”元素代号“RE” 组成。
示例1:
Q355RE
Q ——钢的屈服强度的“屈”字汉语拼音的首字母;
355——钢的规定的最小屈服强度数值，单位为兆帕(MPa);
RE——添加“稀土”元素的代号。
示例2:
Q355NHRE
Q ——钢的屈服强度的“屈”字汉语拼音的首字母;
355——钢的规定的最小屈服强度数值，单位为兆帕(MP);
NH——分别为“耐”和“候”字汉语拼音的首位字母;
RE——添加“稀土”元素的代号。
4.2 按适用环境各牌号钢分类见表1。
表 1 各牌号钢分类
类别
牌 号
适用环境
I类
Q355RE、Q420RE、Q460RE、Q500RE
低污染、潮湿时间短的大气环境，如内陆城市地 区等
Ⅱ 类
Q355NHRE、Q420NHRE、Q460NHRE、Q500NHRE
中重度污染、潮湿时间长的大气环境，如沿海地 区、工业地区等
4.3 按表面质量分类
a) 普通级FA;
b) 较高级FB。
2
T/HMS 010—2025
4.4 按表面处理方式分类
a) 轧制表面SR;
b) 酸洗表面 SA。
5 订货内容
5.1 按本文件订货的合同或订单应包括下列内容：
a) 产品名称(钢板或钢带);
b) 本文件编号;
c) 牌号;
d) 尺寸及精度;
e) 边缘状态;
f) 交货状态;
g) 适用环境的类别;
h) 重量;
i) 表面处理方式及表面质量等级;
j) 其他特殊要求。
5.2 若订货合同未指明边缘状态、厚度精度、表面处理方式、表面质量等级等信息，则供方通常以不切边 状态、普通厚度精度、轧制表面、普通级表面、热轧状态交货。
6 尺寸、外形、重量及允许偏差
6.1 公称尺寸范围
钢板及钢带的公称尺寸范围应符合表2的规定。
表 2 钢板及钢带的公称尺寸范围 单位为毫米
钢板及钢带
公称厚度
公称宽度
公称长度
宽钢带
2.0～6.0
600～2200
一
纵切钢带
120～900
一
连轧钢板
600～2200
2000～25000
6.2 尺寸允许偏差
钢板及钢带允许偏差应符合GB/T 709的规定。根据需方要求，并在合同中注明偏差类型，经供需 双方协商，可供应其他尺寸规格的钢板及钢带。
6.3 外形
钢板及钢带的外形应符合GB/T 709的规定。
3
T/HMS 010—2025
6.4 重量
钢板及钢带按实际重量交货。
7 技术要求
7.1 牌号及化学成分
钢板及钢带的牌号及化学成分(熔炼分析)应符合表3的规定。成品钢板及钢带的化学成分允许偏 差应符合GB/T 222的规定。
表 3 牌号及化学成分
牌号
化学成分(质量分数)/%
C
Si
Mn
P
S
Cr
Ni
Cu
V
Nb
Ti
N
RE®
不大于
Q355RE
0.20
0.55
1.60
0.035
0.035
一
一
一
一
一
一
一
0.010~
0.045
Q420RE
0.20
0.55
1.70
0.035
0.035
一
一
一
0.12
0.06
0.10
0.012
Q460RE
0.20
0.65
1.40
0.030
0.030
一
一
一
0.12
0.06
0.10
0.012
Q500RE
0.12
0.65
2.00
0.025
0.015
一
一
一
0.12
0.06
0.10
0.012
Q355NHRE
0.20
0.55
1.60
0.035
0.035
0.80
0.65
0.55
一
一
一
一
Q420NHRE
0.20
0.55
1.70
0.035
0.035
1.25
0.65
0.55
0.12
0.06
0.10
0.012
Q460NHRE
0.20
0.65
1.40
0.030
0.030
1.25
0.65
0.55
0.12
0.06
0.10
0.012
Q500NHRE
0.12
0.65
2.00
0.025
0.015
1.25
0.65
0.55
0.12
0.06
0.10
0.012
RE表示添加La、Ce、Y为主的一种或多种稀土元素。
7.2 冶炼方法
钢应由转炉或电弧炉冶炼。除非需方有特殊要求并在合同中注明，冶炼方法一般由供方选择。
7.3 交货状态
钢板及钢带以热轧状态交货。根据需方需求，经供需双方协商，可供应酸洗状态或其他特殊要求的 钢板及钢带。酸洗表面交货的热轧钢板及钢带，通常以切边状态、较高厚度精度、普通级表面和涂油状态 交货。
7.4 力学性能和工艺性能
7.4.1 钢板及钢带的拉伸性能和弯曲试验应符合表4的规定。
7.4.2 钢板及钢带进行弯曲试验后，试样外侧表面不应有目视可见的裂纹。
4
T/HMS 010—2025
表4力学性能和工艺性能
牌号
屈服强度(RaH)
MPa
不小于
抗拉强度(Rm)
MPa
断后伸长率(A)
%
不小于
180°弯曲试验
d—弯心直径;
a—试样厚度
Q355RE
355
470～630
22
d=2a
Q420RE
420
520～680
20
Q460RE
460
550～720
18
Q500RE
500
610～770
17
Q355NHRE
355
470～630
22
Q420NHRE
420
520～680
20
Q460NHRE
460
550～720
18
Q500NHRE
500
610～770
17
当屈服现象不明显时，可用规定塑性延伸强度Rpa.2代替RaH。
7.5 耐腐蚀性能
7.5.1 耐腐蚀性能与GB/T700 、GB/T1591 中各对应牌号的标样比照，相对腐蚀率应低于70%。
7.5.2 相对腐蚀率采用公式(1)计算。
…………………(1)
相对腐蚀率一应板号钢的苹玙腐速率×100% …
7.6 表面质量
7.6.1 钢板及钢带表面不应有裂纹、气泡、夹杂、结疤、折叠和明显的划痕。钢板及钢带不得有分层。表 面如有上述缺陷，允许清理，其清理深度不得超过厚度允许公差之半。其他缺欠允许存在，但其深度和高 度不得超过钢板及钢带厚度允许公差之半，且应保证钢板及钢带的最小厚度。
7.6.2 在钢带连续生产的过程中允许带缺陷，但有缺陷部位不得超过每卷钢带总长度的6%。
7.6.3 钢板及钢带的表面质量等级及其特征应符合表5的规定。
表5钢板及钢带表面质量等级及其特征
级别
适用的表面和处理方式
特 征
普通级表面
(FA)
轧制表面(SR)
酸洗表面(SA)
表面允许有深度(或高度)不超过厚度公差之半的麻点、凹面、划痕等 轻微、局部缺陷;但应保证钢板及钢带的最小厚度;允许有轻微的锯齿 边、部分未切边、欠酸洗、过酸洗、停车斑等局部缺欠
较高级表面
(FB)
酸洗表面(SA)
表面允许有不影响成型性的局部缺欠，如轻微划伤、轻微压痕、轻微 麻点、轻微辊印及色差等;表面允许有涂油后不明显的轻微停车斑;不 允许有欠酸洗、过酸洗等缺欠
8 试验方法
8.1 每批钢板和钢带的常规检验项目和试验方法应符合表6的规定。
5
T/HMS 010—2025
表 6 检验项目、取样数量、取样方法和试验方法
序号
检验项目
取样数量
取样方法
试验方法
1
化学成分
(熔炼分析)
1个/炉
GB/T 20066
GB/T 223、GB/T 4336
GB/T 20123、GB/T 20124、GB/T 20125、 GB/T 24520、GB/T 22368
2
拉伸试验
1个/批
GB/T 2975
GB/T 228.1
3
弯曲试验
1个/批
GB/T 2975
GB/T 232
4
表面
逐张/逐卷
—
目视
5
尺寸、外形
逐张/逐卷
一
千分尺、游标卡尺
注：对化学成分结果有争议时，仲裁试验按GB/T 223进行。
8.2 型式试验包括耐腐蚀性能，即仅在原料、生产工艺、设备有重大变化及新产品生产时进行检验。型 式检验项目和试验方法应符合表7的规定。
表 7 耐腐蚀性能试验方法
检验项目
取样数量
取样方法
试验方法
耐腐蚀性能
TB/T 1979,如有特殊要求可按GB/T 10125、JB/T 7901进行试验
注：对耐腐蚀性能结果有争议时，仲裁试验按TB/T 1979进行。
9 检验规则
9.1 钢板及钢带的检查和验收由供方质量技术检验部门进行。
9.2 钢板及钢带应成批验收，每批由同一牌号、同一炉号、同一交货状态的钢板和钢带组成。每批重量 应不大于60 t。
9.3 钢板及钢带的质量检验取样数量和取样方法应符合表6的规定。
9.4 钢板及钢带的复验与判定规则按GB/T 17505的规定。
10 包装、标志及质量证明书
钢板和钢带的包装、标志和质量证明书应符合GB/T 247的有关规定。
