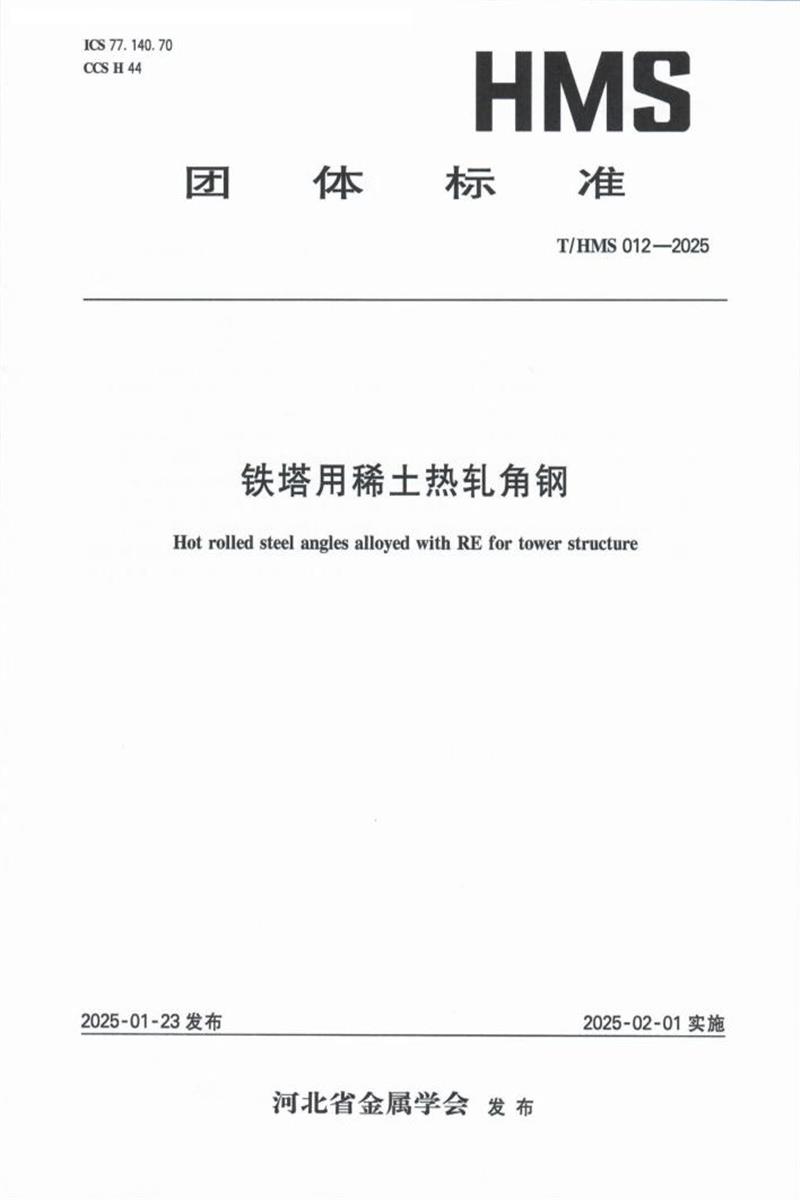

T/HMS 012-2025 铁塔用稀土热轧角钢

　　ICS 77.140.70

　　CCS H44

　　团 体 标 准

　　T/HMS 012—2025

　　铁塔用稀土热轧角钢

　　Hot rolled steel angles alloyed with RE for tower structure

　　2025-02-01实施

　　2 0 2 5 - 0 1 - 2 3 发 布

　　

　　河北省金属学会 发 布

　　T/HMS 012—2025

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定 起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由上海大学提出。

　　本文件由河北省金属学会标准化工作办公室归口。

　　本文件起草单位：上海大学、中钢石家庄工程设计研究院有限公司、秦皇岛佰工钢铁有限公司、河北 普阳钢铁有限公司、冀南钢铁集团有限公司、上海大学(浙江)高端装备基础件材料研究院、宣化钢铁集团 有限责任公司、河北省金属学会、唐山正丰钢铁有限公司、河北省节能协会、承德交通集团有限公司、上海 述原科技有限公司、中国铁塔股份有限公司张家口市分公司、中国铁塔股份有限公司秦皇岛市分公司、 广西盛隆冶金有限公司、秦皇岛宏兴钢铁集团有限公司、石家庄巨力工程技术有限公司、石家庄巨力科技 股份有限公司、沧州临港三菱金属制品有限公司、石横特钢集团有限公司。

　　本文件主要起草人：董瀚、廉心桐、范增为、吉伟、郭龙鑫、王树华、王亚兵、刘文波、王瑞华、贾建平、 刘义、刘卫东、丁玉欣、迪林、郑磊、庞洪轩、王京围、王长城、徐德祥、郭丽雅、韦习成、赵强、胡俊岭、胡建军、 曹俊、孟瑞瑛、陆恒昌、贾俊龙、刘西斌、胡向阳、闫福昭、张天锦、罗辉、李军保、麻文兴、董逸驰、雷凯、张嘉春、 苑亮、高媛、王明亚、曾四宝、王长生、张利武。

　　T/HMS 012—2025

　　铁塔用稀土热轧角钢

　　1 范围

　　本文件规定了铁塔用稀土热轧角钢的术语和定义、分类和牌号表示方法、订货内容、尺寸、外形、重量 及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。

　　本文件适用于大气环境下的铁塔用稀土热轧角钢(以下简称稀土角钢)。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文 件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本 文件。

　　GB/T 222 钢的成品化学成分允许偏差

　　GB/T 223.3 钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量

　　GB/T 223.9 钢铁及合金 铝含量的测定 铬天青S 分光光度法

　　GB/T 223.11 钢铁及合金 铬含量的测定 可视滴定或电位滴定法

　　GB/T 223.14 钢铁及合金化学分析方法 钽试剂萃取光度法测定钒含量

　　GB/T 223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量

　　GB/T 223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量

　　GB/T 223.23 钢铁及合金镍含量的测定丁二酮肟分光光度法

　　GB/T 223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法

　　GB/T 223.40 钢铁及合金 铌含量的测定 氯磺酚S 分光光度法

　　GB/T 223.60 钢铁及合金 硅含量测定 重量法

　　GB/T 223.63 钢铁及合金 锰含量的测定 高碘酸钠(钾)分光光度法

　　GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量

　　GB/T 223.69 钢铁及合金 碳含量的测定 管式炉内燃烧后气体容量法

　　GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法

　　GB/T 229 金属材料 夏比摆锤冲击试验方法

　　GB/T 232 金属材料 弯曲试验方法

　　GB/T 700 碳素结构钢

　　GB/T706 热轧型钢

　　GB/T 1591 低合金高强度结构钢

　　GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定

　　GB/T 2975 钢及钢产品 力学性能试验取样位置及试样制备

　　GB/T 4336 碳素钢和中低合金钢 多元素含量的测定 火花放电原子发射光谱法(常规法) GB/T 10125 人造气氛腐蚀试验 盐雾试验

　　GB/T 20066 钢和铁化学成分测定用试样的取样和制样方法

　　GB/T 20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)

　　GB/T 20124 钢铁氮含量的测定 惰性气体熔融热导法(常规法)

　　1

　　T/HMS 012—2025

　　GB/T 20125 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法

　　GB/T 22368 低合金钢 多元素含量的测定 辉光放电原子发射光谱法(常规法)

　　GB/T24520 铸铁和低合金钢 镧、铈和镁含量的测定 电感耦合等离子体原子发射光谱法 JB/T7901 金属材料实验室均匀腐蚀全浸试验方法

　　TB/T 1979 机车车辆特种金属材料 耐大气腐蚀钢

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　稀土热轧角钢 hot rolled steel angles alloyed with RE

　　在钢中加入一定量的稀土元素，适当减少合金元素Cu 、Cr、Ni等的含量，在金属基体表面形成致密 稳定的氧化保护层，形成提高耐大气腐蚀性能的角钢。

　　4 分类和牌号表示方法

　　4.1 分类

　　稀土角钢按规定最小上屈服强度的数值，分为235 MPa 级、355 MPa 级、420 MPa 级 。

　　4.2 牌号表示方法

　　稀土角钢牌号由代表屈服强度的“屈”字汉语拼音首字母“Q”、规定的最小上屈服强度数值、质量等 级、“稀土”元素代号“RE”、铁塔的“塔”字汉语拼音首字母“T”, 共五个部分组成。

　　示 例 ：

　　Q355BRET

　　Q ——稀土角钢的屈服强度的“屈”字汉语拼音的首字母;

　　355——屈服强度数值，单位为兆帕(MPa);

　　B ——质量等级;

　　RE——“稀土”元素代号“RE”;

　　T ——铁塔的“塔”字汉语拼音的首字母。

　　5 订货内容

　　按本文件订货的合同或订单应包括下列内容：

　　a) 本文件编号;

　　b) 牌号;

　　c) 规格;

　　d) 长度;

　　e) 重量;

　　f) 其他特殊要求。

　　6 尺寸、外形、重量及允许偏差

　　6.1 尺寸及允许偏差

　　稀土角钢的截面尺寸和截面面积应符合 GB/T 706的规定。稀土角钢边宽度、边厚度的允许偏差应

　　2

　　T/HMS 012—2025

　　符合GB/T 706的规定。

　　6.2 外形

　　6.2.1 弯曲度

　　边宽度大于200 mm 的角钢弯曲度不应大于2mm/m, 总弯曲度不应大于总长度的0.20%。

　　6.2.2 转

　　稀土角钢不应有明显的扭转。

　　6.3 重量

　　稀土角钢应按理论重量交货，钢的密度为7.85g/cm³ 。 经供需双方协商并在合同中注明，亦可按实 际重量交货。

　　7 技术要求

　　7.1 牌号及化学成分

　　7.1.1 稀土角钢的牌号和化学成分(熔炼分析)应符合表1的规定，其成品化学成分允许偏差应符合 GB/T 222的规定。

　　表1牌号及化学成分

　　牌号

　　化学成分(质量分数)/%

　　C

　　Si

　　Mn

　　P

　　S

　　Cr

　　Ni

　　Cu

　　V

　　Nb

　　Ti

　　N

　　RE

　　不大于

　　Q235BRET

　　0.13

　　0.40

　　0.60

　　0.035

　　0.030

　　0.80

　　0.65

　　0.55

　　0.10

　　0.06

　　0.10

　　0.008

　　0.010~

　　0.045

　　Q235CRET

　　0.030

　　0.025

　　Q235DRET

　　0.025

　　0.020

　　Q235ERET

　　0.020

　　0.015

　　Q355BRET

　　0.16

　　0.50

　　1.40

　　0.035

　　0.030

　　1.25

　　0.65

　　0.55

　　0.12

　　0.06

　　0.10

　　0.012

　　0.010~

　　0.045

　　Q355CRET

　　0.030

　　0.025

　　Q355DRET

　　0.025

　　0.020

　　Q355ERET

　　0.020

　　0.015

　　Q420BRET

　　0.20

　　0.65

　　1.40

　　0.035

　　0.030

　　1.25

　　0.65

　　0.55

　　0.12

　　0.06

　　0.10

　　0.015

　　0.010~

　　0.045

　　Q420CRET

　　0.030

　　0.025

　　Q420DRET

　　0.025

　　0.020

　　Q420ERET

　　0.020

　　0.015

　　对于Q355系列牌号，根据需要，钢中可添加V、Nb、Ti中的一种或几种微合金元素，其含量应符合本表的规定 对于Q420系列牌号，钢中应至少含有V、Nb、Ti中一种微合金元素，其含量应符合本表的规定。添加的合金元 素的种类、数量应在质量证明书中注明。

　　b RE表示添加以La、Ce、Y为主的一种或多种稀土元素。当耐蚀性能能够保证时，经供需双方协商，稀土含量可 适当减少，但不低于0.005%。

　　3

　　T/HMS 012—2025

　　7.1.2 当单独采用铝作为细化晶粒元素时，钢中酸溶铝含量应不小于0.015%,或总铝含量不小0.020%。

　　7.1.3 钢中氮含量应符合表1的规定。如供方能保证，可不做分析。

　　7.1.4 Q235 和 Q355 系列牌号碳当量(CEV) 应不大于0.44%,Q420 系列牌号碳当量(CEV) 应不大于 0.50%。碳当量按公式(1)计算：

　　CEV=[C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15]×100%

　　…………………………(1)

　　7.2 冶炼方法

　　稀土角钢采用转炉或电弧炉冶炼。

　　7.3 交货状态

　　稀土角钢以热轧状态交货。

　　7.4 力学性能和工艺性能

　　7.4.1 稀土角钢的力学性能和工艺性能应符合表2的规定。

　　表 2 力学性能与工艺性能

　　牌号

　　拉伸试验

　　夏比V形冲击试验

　　(KV₂)

　　J

　　180°弯曲试验 d—弯心直径; a一试样厚度

　　上屈服强度

　　(ReH)

　　MPa

　　抗拉强度

　　(Rm)

　　MPa

　　断后

　　伸长率

　　(A)

　　%

　　20℃

　　0℃

　　—20℃

　　一40℃

　　厚度 mm

　　厚度

　　mm

　　≤16

　　>16

　　不小于

　　不小于

　　≤16

　　>16

　　Q235BRET

　　235

　　225

　　370～500

　　26

　　34

　　一

　　一

　　一

　　d=a

　　d=a

　　Q235CRET

　　一

　　34

　　一

　　一

　　Q235DRET

　　一

　　一

　　34

　　一

　　Q235ERET

　　一

　　一

　　一

　　34

　　Q355BRET

　　355

　　345

　　470～630

　　22

　　34

　　一

　　一

　　一

　　d=2a

　　d=3a

　　Q355CRET

　　一

　　34

　　一

　　一

　　Q355DRET

　　一

　　一

　　34

　　一

　　Q355ERET

　　一

　　一

　　一

　　34

　　Q420BRET

　　420

　　410

　　520～680

　　20

　　34

　　一

　　一

　　一

　　d=2a

　　d=3a

　　Q420CRET

　　一

　　34

　　一

　　一

　　Q420DRET

　　一

　　一

　　34

　　一

　　Q420ERET

　　一

　　一

　　一

　　34

　　拉伸、弯曲、冲击试验试样取纵向。 b当屈服现象不明显时，采用Rpo.2。

　　4

　　T/HMS 012—2025

　　7.4.2 厚度不小于6mm 稀土角钢应做冲击试验。冲击试样尺寸取10mm×10 mm×55 mm 的标准试 样，当钢材不足以制取标准试样时，应采用10 mm×7.5 mm×55 mm或 1 0mm×5 mm×55 mm小尺寸 试样，冲击吸收能量应分别为不小于表2规定值的75%或50%,应优先采用较大尺寸试样。

　　7.4.3 夏比冲击能量为一组三个试样单值的算术平均值，允许其中一个试样的单个值低于规定值，但不 得低于规定值的70%。

　　7.5 耐腐蚀性能

　　7.5.1 耐腐蚀性能与GB/T 700、GB/T 1591中各对应牌号的标样比照，相对腐蚀率应低于70%。

　　7.5.2 相对腐蚀率采用公式(2)计算。

　　……… ………………(2)

　　7.6 表面质量

　　7.6.1 稀土角钢表面不应有裂纹、折叠、结疤、分层、夹杂缺陷。

　　7.6.2 稀土角钢表面允许有局部深度不超过0.5 mm的凹坑、麻点、划痕和高度低于1.0 mm 的凸起等 缺陷存在。

　　7.6.3 稀土角钢表面存在的缺陷允许清除，但不应横向清除。清除处应圆滑无棱角，清除宽度不应小于 清除深度的5倍。清除后的稀土角钢尺寸不得超过尺寸的允许偏差。

　　7.6.4 稀土角钢表面缺陷不允许进行焊补。

　　7.7 特殊要求

　　根据供需双方协商，并在合同中注明，稀土角钢可进行晶粒度和非金属夹杂物检验，其检验方法和合 格级别应在合同中明确。

　　8 试验方法

　　8.1 稀土角钢的检验项目和试验方法应符合表3的规定。同一批稀土角钢应在厚度最大的规格上进行 性能取样。

　　表3检验项目、取样数量、取样方法和试验方法

　　序号

　　检验项目

　　取样数量

　　取样方法

　　试验方法

　　1

　　化学成分

　　(熔炼分析)

　　1个/炉

　　GB/T 20066

　　GB/T 223、GB/T 4336

　　GB/T 20123、GB/T 20124、GB/T 20125、 GB/T 24520、GB/T 22368

　　2

　　拉伸试验

　　1个/批

　　GB/T 2975

　　GB/T 228.1

　　3

　　弯曲试验

　　1个/批

　　GB/T 2975

　　GB/T 232

　　4

　　冲击试验

　　3个/批

　　GB/T 2975

　　GB/T 229

　　5

　　表面质量

　　逐张/逐卷

　　一

　　目视及测量

　　6

　　尺寸、外形

　　逐张/逐卷

　　一

　　相应精度的量具

　　7

　　重量

　　见6.3

　　见6.3

　　称重

　　注：对化学成分结果有争议时，仲裁试验按GB/T 223进行。

　　5

　　T/HMS 012—2025

　　8.2 型式试验包括耐腐蚀性能，即仅在原料、生产工艺、设备有重大变化及新产品生产时进行检验。型 式检验项目和试验方法应符合表4的规定。

　　表4耐腐蚀性能试验方法

　　检验项目

　　取样数量

　　取样方法

　　试验方法

　　耐腐蚀性能

　　TB/T 1979,如有特殊要求可按GB/T 10125、JB/T 7901进行试验

　　注：对耐腐蚀性能结果有争议时，仲裁试验按TB/T1979进行。

　　9 检验规则

　　9.1 检查和验收

　　稀土角钢的检查和验收由供方进行，需方有权对本文件中的表3或合同中所规定的任一检验项目进 行检查和验收。

　　9.2 组批规则

　　稀土角钢应成批验收，每批由同一牌号、同一炉号、同一型号、同一轧制工艺制度的钢材组成。

　　9.3 复验规则

　　9.3.1 稀土角钢的表面质量、尺寸、外形及重量偏差不符合规定要求时，不允许复验。

　　9.3.2 稀土角钢的拉伸试验、弯曲试验、夏比(V 形缺口)冲击结果不符合表2规定时，应在初检产品再 取2组试样进行复验;无法确定初检取样稀土角钢时，可在同批次稀土角钢中任取2支稀土角钢每支各 取1组试样进行复验。复验试样任一试样不合格，则该批产品为不合格。

　　9.3.3 复验的其他要求应符合GB/T 2101的规定。

　　10 包装、标志及质量证明书

　　10.1 稀土角钢的包装、标志及质量证明书应符合GB/T 2101的规定。

　　10.2 稀土角钢质量证明书中应明确给出用于计算碳当量和耐腐蚀性指数的元素含量。
