ICS 03.080.01 CCS P 35
CQPRA

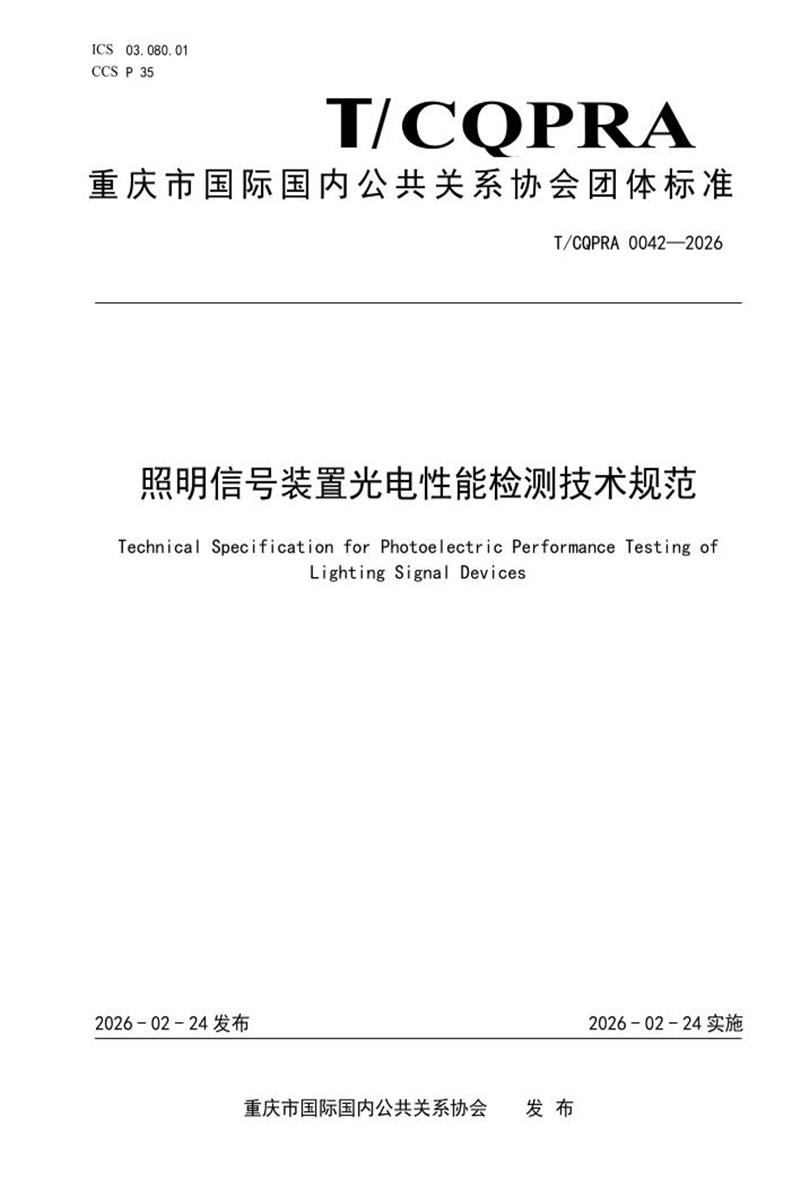

重 庆 市国 际 国内 公 共 关 系 协 会 团 体 标 准
T/CQPRA 0042—2026
照明信号装置光电性能检测技术规范
Techn ical Specificat ion for Photoelectr ic Performance Test ing of
Light ing Signal Devices
2026 - 02 - 24 发布 2026 - 02 - 24 实施
重庆市国际国内公共关系协会 发 布
T/CQPRA 0042—2026
目 次
前言 III
引言 V
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 基本要求 2
5 检测项目与技术指标 2
6 检测条件与试验环境 4
7 检测方法 4
8 检测仪器与设备要求 5
9 结果判定与数据处理 6
10 检测报告 7
附录 A(资料性) 照明信号装置光电性能检测项目及技术指标表 8
I
T/CQPRA 0042—2026
前 言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由重庆市国际国内公共关系协会提出并归口。
本文件起草单位：金华市永憶日用品有限公司、浙江壹企通科技发展有限公司、成都明壹行电力科技有限公司、四川耘腾科技有限公司、南京高米科技有限公司、南京盈固工业有限公司、杭州轩豪网络科技有限公司、咸亨国际科技股份有限公司、温州市恒盛照明电器有限公司、浙江轩豪电力科技有限公司、浙江歌德赫兹科技有限公司、河北爵世智能科技有限公司、中科凯圣蓝(广东)科技发展集团有限公司、云南思铂瑞安电力器材科技有限公司、山东浦相电力科技有限公司、筑鑫(天津)电子科技有限公司、温州奥盾照明科技有限公司。
本文件主要起草人：项应芳、王琦、陆峰、刘建明、刘小林、徐国进、徐峰杰、张轩豪、杨吉庭、彭斌、李莉莉、邓娟、张亚辉、张占玉、杨业、胡琪、王晓静。
III
T/CQPRA 0042—2026
引 言
照明信号装置作为道路交通、轨道交通、市政工程及各类公共设施中的重要信息传递载体，其光电性能直接关系到信号信息的可识别性、准确性和可靠性，对保障运行安全、提高管理效率具有重要作用。发光强度、亮度、色度、配光特性及时间响应等关键光电性能指标，是评价照明信号装置质量和使用性能的核心依据。
随着照明技术的不断发展，特别是 LED 等新型光源的广泛应用，照明信号装置在结构形式、光学设计和电气特性等方面呈现出多样化趋势，对检测方法的一致性、检测结果的可比性提出了更高要求。现有相关标准多侧重于产品性能要求或应用规范，对光电性能检测的项目设置、试验条件、方法选择及判定原则缺乏系统、统一的技术规范，难以满足质量控制和监督检验的实际需要。
本文件在总结现有标准和工程实践经验的基础上，围绕照明信号装置光电性能检测的关键环节，系统规定了检测项目、技术指标、检测条件、检测方法及结果判定要求，形成完整、可操作的检测技术体系。本文件的制定旨在规范检测行为，提高检测结果的科学性和一致性，为照明信号装置的质量评价、工程验收和监督管理提供技术依据。
V
T/CQPRA 0042—2026
照明信号装置光电性能检测技术规范
1 范围
本文件规定了照明信号装置光电性能检测的检测项目、技术指标、检测条件、检测方法、结果判定及检测报告等要求。检测项目及相应技术指标的具体规定见附录 A。
本文件适用于道路交通、轨道交通、市政工程、工业及公共设施等领域中使用的照明信号装置光电性能的型式检验、出厂检验和监督抽检，也可作为相关产品质量评价、工程验收及技术比对的依据。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.65 电工术语 照明
GB/T 5700 照明测量方法
GB/T 7922 光源颜色的测量方法
GB/T 9468 灯具分布光度测量的一般要求
GB/T 24823 普通照明用 LED 模块 性能要求
GB/T 24824 普通照明用 LED 模块 测试方法
3 术语和定义
下列术语和定义适用于本文件。
3.1
照明信号装置 lighting signal device
用于向特定对象传递指示、警示或控制信息，通过发光方式实现信息可视表达的装置，通常具有明确的颜色、亮度、视角及时间特性要求。
3.2
发光强度 luminous intensitye
照明信号装置在特定方向上单位立体角内发出的光通量，单位为坎德拉(cd)。
3.3
色度坐标 chromatic ity coordinates
1
T/CQPRA 0042—2026
用于表征照明信号装置发光颜色在规定色度空间中的位置参数。
3.4
配光特性 luminous intensity distribution
照明信号装置在不同方向上的发光强度分布特性，用于表征其视角范围和可视性。 3.5
光效 luminous efficacy
照明信号装置输出的光通量与其输入电功率之比，单位为流明每瓦(lm/W)。
4 基本要求
4.1 一般要求
照明信号装置应结构完整、工作正常，其光电性能在额定工作条件下应稳定可靠。被检装置的型号、规格、额定电压、额定功率及使用环境条件应与产品技术文件一致，检测前应确认其外观、标识及功能状态不影响检测结果的有效性。
4.2 光学性能基本要求
照明信号装置的发光强度、亮度、色度及配光特性应满足信息清晰可识别的要求，在规定的有效视角范围内应具备良好的可视性和一致性，不应出现明显的亮度不均、颜色偏移或影响信号识别的光学缺陷。
4.3 电气与光电一致性要求
照明信号装置在额定电源条件下运行时，其电参数应与光电性能相匹配，光输出不应因电压波动产生异常变化。连续工作过程中，光电性能变化应处于允许范围内，不应出现闪烁、异常衰减或失稳现象。
4.4 环境适应性要求
照明信号装置在规定的环境温度、湿度及通风条件下进行检测时，其光电性能应满足技术要求。必要时，应在产品声明的适用环境范围内进行测试，以验证其光电性能在实际使用条件下的适应性与稳定性。
5 检测项目与技术指标
5.1 总述
本章各检测项目的技术指标限值、检测条件及判定要求应符合附录 A 的规定。
5.2 光度性能
5.2.1 发光强度
2
T/CQPRA 0042—2026
应对照明信号装置在规定方向上的发光强度进行检测，以评价其信号在有效视角范围内的可视性水平。
5.2.2 亮度
应检测照明信号装置发光表面的亮度，验证其在正常工作状态下是否满足信号显示的清晰性要求。
5.2.3 亮度均匀性
应检测照明信号装置发光区域内亮度分布的一致性，避免因亮度不均影响信号识别效果。
5.3 色度性能
5.3.1 色度坐标
应检测照明信号装置发光颜色的色度坐标，确认其是否处于规定的色域范围内。
5.3.2 色品稳定性
应检测照明信号装置在连续工作条件下色度变化情况，评价其发光颜色的稳定性。
5.4 配光与视角性能
5.4.1 水平配光特性
应检测照明信号装置在水平方向上的发光强度分布，确认其满足规定的有效视角要求。
5.4.2 垂直配光特性
应检测照明信号装置在垂直方向上的发光强度分布，避免出现影响信号识别的暗区或异常集中现象。 5.5 时间特性
5.5.1 点亮响应时间
应检测照明信号装置通电或状态切换后达到可识别亮度所需的时间，确保信号显示的及时性。
5.5.2 稳定时间
应检测照明信号装置在点亮后光电性能达到并保持稳定状态所需的时间。
5.6 能效与电光性能
5.6.1 输入功率
应检测照明信号装置在额定工作条件下的输入功率，用于评价其能耗水平。
5.6.2 光效
应检测照明信号装置的光效，评价其电能向可见光转换的效率。
3
T/CQPRA 0042—2026
6 检测条件与试验环境
6.1 环境条件
检测应在环境稳定的试验场所进行，温度、湿度及环境光应符合检测要求，并应避免杂散光及外界干扰对测试结果产生影响。
6.2 电源条件
检测用电源应满足被检装置的额定要求， 电压和频率应保持稳定，电源偏差应符合相关标准规定，并予以记录。
6.3 试样状态与安装条件
被检照明信号装置应处于正常工作状态，安装方式、方向和位置应符合使用说明或检测要求，确保检测结果具有代表性。
6.4 预处理与稳定要求
检测前应对试样进行通电预处理，使其光电性能达到稳定状态，预处理时间和稳定条件应符合检测方法规定。
6.5 试验场地与布置要求
试验场地应满足光度和配光测试空间要求，测量距离、角度及仪器布置应符合规定，必要时采取有效遮光措施。
7 检测方法
7.1 光度性能检测方法
7.1.1 发光强度检测方法度
在规定检测距离和方向条件下，采用经检定合格的光度计测量照明信号装置的发光强度，记录各规定方向的测量结果。
7.1.2 亮度检测方法
采用亮度计在规定测量区域和方向上进行测量，获取照明信号装置发光表面的亮度数据，用于评价亮度水平。
7.1.3 亮度均匀性检测方法
在规定发光区域内进行多点亮度测量，通过对比各测点亮度值，评价照明信号装置亮度分布的均匀性。
4
T/CQPRA 0042—2026
7.2 色度性能检测方法
7.2.1 色度坐标检测方法
采用色度计或光谱辐射计测量照明信号装置的发光颜色参数，获取色度坐标数据，用于判断颜色符合性。
7.2.2 色品稳定性检测方法
在连续工作或规定时间间隔条件下重复测量色度参数，比较色度变化情况，用于评价发光颜色的稳定性。
7.3 配光与视角检测方法
7.3.1 水平配光检测方法
通过配光测试系统测量照明信号装置在水平方向不同角度的发光强度，分析其水平配光分布特性。
7.3.2 垂直配光检测方法
通过配光测试系统测量照明信号装置在垂直方向不同角度的发光强度，评价其垂直配光及有效视角范围。
7.4 时间特性检测方法
7.4.1 点亮响应时间检测方法
在通电或状态切换条件下，记录照明信号装置达到规定亮度或可识别状态所需的时间，用于评价响应性能。
7.4.2 稳定时间检测方法
在装置点亮后持续监测光电参数变化，确定其达到并保持稳定状态所需的时间，用于评价稳定特性。
7.5 能效与电光性能检测方法
7.5.1 输入功率检测方法
在额定工作条件下测量照明信号装置的输入功率，作为能效评价和光效计算的基础数据。
7.5.2 光效检测方法
在测得光通量和输入功率的基础上计算光效，用于评价照明信号装置的电能利用效率。
8 检测仪器与设备要求
8.1 光度测量仪器
5
T/CQPRA 0042—2026
8.1.1 光度计
应选用经检定合格的光度计，其量程、精度和稳定性应满足发光强度检测要求，并在有效检定周期内使用。
8.1.2 亮度计
应选用符合相关标准要求的亮度计，用于亮度及亮度均匀性检测，其测量视场和精度应满足测试需要。
8.2 色度测量仪器
8.2.1 色度计
应选用满足色度测量精度要求的色度计，用于测量照明信号装置的色度坐标，仪器应定期校准。
8.2.2 光谱辐射计
必要时可采用光谱辐射计进行色度测量，其波长范围和分辨率应满足检测要求。
8.3 配光测试设备
8.3.1 配光测试系统
应采用满足角度分辨率和测量精度要求的配光测试系统，用于测量照明信号装置的配光分布特性。
8.4 电参数测量设备
8.4.1 功率测量仪
应采用经检定合格的功率测量仪测量输入功率，其精度等级应满足能效检测要求。
8.5 辅助设备
8.5.1 稳定电源
检测应配备稳定可靠的电源装置，确保供电条件满足被检照明信号装置的额定工作要求。
9 结果判定与数据处理
9.1 判定原则
检测结果应依据本文件规定的检测方法进行判定，各项光电性能指标是否合格应符合附录 A 的技术要求。
9.2 数据处理要求
6
T/CQPRA 0042—2026
检测数据应进行必要的统计和修约处理，数据处理方法应符合相关标准规定，确保结果的准确性和可比性。
9.3 合格判定规则
当所有检测项目均满足附录 A 规定的技术指标要求时，判定该照明信号装置光电性能为合格;任一项目不符合时，判定为不合格。
10 检测报告
10.1 报告内容
检测报告应包括被检产品信息、检测依据、检测项目、检测条件、检测结果及判定结论等基本内容，信息应真实、完整。
10.2 数据记录与表达
检测数据应以表格或图形形式清晰表达，必要时注明测量条件和不确定度，确保结果可追溯、可复核。
10.3 结论表述
检测结论应明确给出合格或不合格判定，并注明判定依据为附录 A 的相关技术指标要求。
7
T/CQPRA 0042—2026
附 录 A
(资料性)
照明信号装置光电性能检测项目及技术指标表
照明信号装置光电性能检测项目及技术指标见表A.1。
表 A.1照明信号装置光电性能检测项目及技术指标表
检测项目
技术指标
技术指标限值要求
发光强度
最小发光强度
不低于产品技术文件或相关标准规定值
亮度
平均亮度
不低于规定亮度要求
亮度均匀性
最小亮度/最大亮度
不低于规定均匀性限值
色度性能
色度坐标
位于规定色域范围内
色品稳定性
色度变化量
不超过规定允许偏差
配光特性
水平配光
满足有效视角范围要求
配光特性
垂直配光
满足有效视角范围要求
时间特性
点亮响应时间
不大于规定时间限值
时间特性
稳定时间
不大于规定时间限值
能效性能
输入功率
不高于产品标称值
能效性能
光效
不低于规定最低光效要求
8
