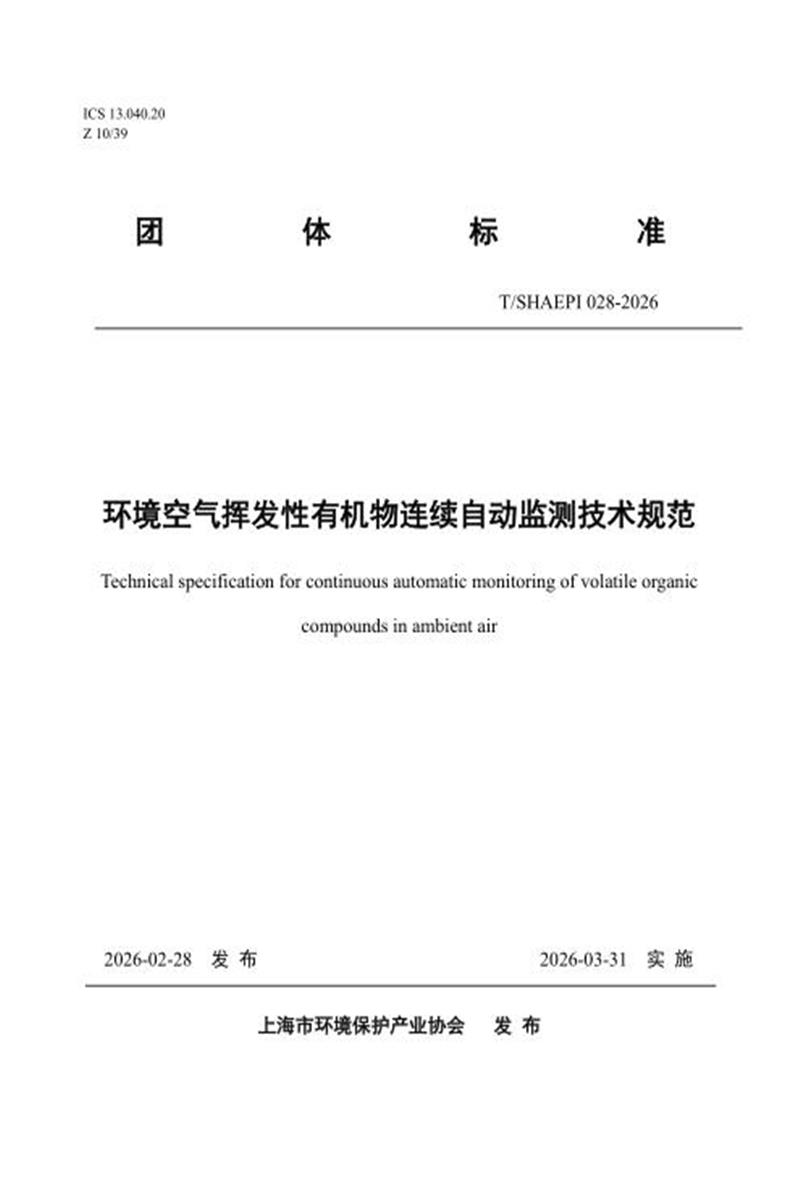

　　ICS 13.040.20 Z 10/39

　　团 体 标 准

　　T/SHAEPI 028-2026

　　环境空气挥发性有机物连续自动监测技术规范

　　Technical specification for continuous automatic monitoring of volatile organic

　　compounds in ambient air

　　2026-02-28 发 布 2026-03-31 实 施

　　上海市环境保护产业协会 发 布

　　前 言

　　本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。

　　请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

　　本文件由上海市环境监测中心提出。

　　本文件由上海市环境保护产业协会归口。

　　本文件主要起草单位：上海市环境监测中心、上海市化工环境保护监测站、上海金艺检测技术有限公司、上海贝瑟环保科技有限公司、南京科略环境科技有限责任公司、上海祥得环保科技有限公司、北京鹏宇昌亚环保科技有限公司、杭州谱育科技发展有限公司、武汉天虹环保科技有限责任公司、赛默飞世尔科技(中国)有限公司、上海境琛环保科技有限公司、岛津企业管理(中国)有限公司、上海市浦东新区环境监测站、上海市普陀区环境监测站、上海市环境工程设计科学研究院有限公司、上海市环境科学研究院、上海环总实业有限公司、上海田苑环境科技有限公司、上海朴薪环保科技发展有限公司。

　　本文件主要起草人：崔虎雄、赵月、孙毅、霍俊涛、黄成、陈曦、童虓、田新愿、潘国英、卢兴东、刘瑜存、胡超、黄锋锋、朱信旭、李勇、赵文彬、贺文利、刘红、张纯淳、杨帆、郭慰捷、贾悦、景盛翱、马慧、张鑫泽、殷磊、汤霞、王玉川。

　　本文件首批承诺执行单位：上海市环境监测中心、上海市化工环境保护监测站、上海金艺检测技术有限公司、上海贝瑟环保科技有限公司、南京科略环境科技有限责任公司、上海祥得环保科技有限公司、北京鹏宇昌亚环保科技有限公司、杭州谱育科技发展有限公司、武汉天虹环保科技有限责任公司、赛默飞世尔科技(中国)有限公司、上海境琛环保科技有限公司、岛津企业管理(中国)有限公司、上海市浦东新区环境监测站、上海市普陀区环境监测站、上海市环境工程设计科学研究院有限公司、上海市环境科学研究院、上海环总实业有限公司、上海田苑环境科技有限公司、上海朴薪环保科技发展有限公司。

　　环境空气挥发性有机物连续自动监测技术规范

　　1 范围

　　本文件规定了环境空气挥发性有机物(VOCs)连续自动监测系统(以下简称“系统”)组成、基本内容和要求，描述了安装、调试、试运行与验收、日常运行维护、质量控制和质量保证、数据审核和处理的方法。

　　本文件适用于环境空气 57 种或 116 种 VOCs 组分连续自动监测，具体组分详见附录 A。

　　2 规范性引用文件

　　下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

　　GB/T 37942 生产过程质量控制 设备状态监测

　　GB/T 42136 智能制造 远程运维系统通用要求

　　GB/T 42983.3 工业机器人 运行维护 第 3 部分：健康评估

　　GB 50093 自动化仪表工程施工及质量验收规范

　　HJ 193 环境空气气态污染物(SO2 、NO2 、O3 、CO)连续自动监测系统安装验收技术规范HJ 212 污染源自动监控(监测)系统数据传输标准

　　HJ 759 环境空气 65 种挥发性有机物的测定 罐采样/气相色谱-质谱法

　　HJ 818 环境空气气态污染物(SO2 、NO2 、O3 、CO)连续自动监测系统运行和质控技术规范

　　HJ 1010 环境空气挥发性有机物气相色谱连续监测系统技术要求及检测方法

　　DB31/T 310006 大气超级站质控质保体系技术规范

　　T/SHAEPI 007 工业园区空气污染自动监测技术指南

　　3 术语和定义

　　下列术语和定义适用于本文件。

　　3.1

　　环境空气 VOCs 连续自动监测系统 continuous automated monitoring system for ambient air VOCs

　　指采用气相色谱、质谱等自动监测技术，对环境空气中 VOCs 组分进行连续地样品采集、处理和分析测定，并具备数据采集、传输和分析等功能的系统。

　　[来源：HJ 193-2013 ，3.1，有修改]

　　3.2

　　智能监控单元 intelligent monitoring unit

　　指采用智能感知器件对站房、设备以及辅助设施等状态进行自动监控的组成单元。 3.3

　　智能运维 intelligent operation and maintenance

　　指采用智能方法实现运维对象状态监测、故障诊断、故障预警、故障告警、运维管理、设备管理、远程维护、预测性维护等工作，保障系统的正常运行。

　　目的是实现监测设备状态的实时监控、故障预警和自动化维护，提高监测设备的运行效率和可靠性，同时也可以对原有运维过程进行智能化改造，实现运维管理的自动化和智能化，本标准包括基于自动装置的智能运维、基于数据驱动的智能运维和基于系统健康度驱动的智能运维等。

　　[来源：GB/T 42136-2022 ，3.2，有修改]

　　3.4

　　阈值法 threshold method

　　指将设备状态运行的数据与其参考临界值相比来判断设备正常与否的方法。

　　[来源：GB/T 37942-2019 ，3.6，有修改]

　　3.5

　　异常值检测法 anomaly detection

　　指采用统计学方法找出观测数据中与其它观测值明显不相符的数值的判断方法，常见的统计学异常值检测法包括 Z-score法、箱线图法、密度检测法和基于模型的方法等。

　　3.6

　　机器学习 machine learning

　　指一种通过算法和模型使计算机从数据中自动学习并进行预测或决策的技术，其核心是让计算机在没有明确编程指令的情况下，通过对大量数据的分析，识别模式和规律，构建适应新数据的模型。包括监督学习、无监督学习和强化学习等。

　　3.7

　　3.8

　　健康状态 health state

　　指环境空气 VOCs 连续自动监测系统的健康程度。 [来源：GB/T 42983.3-2023 ，3.1，有修改]

　　智能数据审核 intelligent data audit

　　指采用人工智能、大数据与规则引擎等技术方法，对自动监测系统运行过程产生的原始数据进行自动审查和审核的过程，包括对原始数据的完整性、准确性、一致性等方面。

　　[来源：T/SHAEPI007 ，3.9;有修改]

　　4 系统组成及功能

　　系统由样品采集单元、质控单元、气源单元、分析单元、智能监控单元、数据采集和传输单元、数据分析和智能诊断单元等组成，见图 1。

　　图 1 系统组成示意图

　　4.1 样品采集单元

　　样品采集单元实现环境空气 VOCs 样品的连续自动采样，可直接采用满足要求的独立管路;也可以采用多支路采样总管，VOCs 采样支管应位于采样总管的最前部。采样管路、采样装置的材料和安装应不影响仪器测量。采样管路尽可能短，最长不得超过 3 米。其它要求满足 HJ 1010 中样品采集单元的要求。

　　4.2 质控单元

　　质控单元主要由零气、标准气及动态稀释系统或不锈钢罐等组成，用于对分析仪器进行校准及单点质控(包括零气空白检查、系统空白检查、单点核查、标准曲线校准等)检查。应具有自动和/或手动通标质控、校准功能。其它要求满足 HJ 1010 中质控单元的要求。

　　4.3 气源单元

　　气源单元用于提供系统运行所需的载气、燃气和助燃气等，气体进入分析单元前需加装除烃装置。 4.4 分析单元

　　分析单元用于对采集的环境空气 VOCs 进行富集和分离，并对其进行准确定性和定量。分析单元由富集模块、柱温箱、色谱柱和检测器等组成。其它要求满足 HJ 1010 中分析单元的要求。

　　4.5 智能监控单元

　　智能监控单元通过加装智能感知传感器，实现对站房及其样品采集单元、气源单元、质控单元、分析单元等运行状态的实时监控与告警，具体监控单元清单及要求参见附录 B。

　　4.6 数据采集和传输单元

　　数据采集和传输单元用于采集、处理和存储各类状态参数和监测数据等，并能按指令传输监测数据、告警信息和设备工作状态信息，具有断电保护功能，能够在断电时保存系统参数和历史数据;具有内置智能判定算法，对标准气体、管路漏气等具有自检和处置功能。其它要求满足 HJ 1010 中数据采集和传输单元的要求。

　　4.7 数据分析和智能诊断单元

　　数据分析和智能诊断单元以物联网、区块链、大数据和人工智能等技术为支撑，对环境空气 VOCs自动监测系统的状态参数、监测数据和谱图等进行全方位感知、深度分析和智能诊断。通过与现场自动化装置的协同运作，实现运行维护的智能自动管控，提前预防预警故障，快速响应设备突发应急事件并进行告警和处置，远程智能实施与评估质量控制，以及对监测数据进行智能审核与异常告警。

　　5 安装、调试、试运行与验收

　　5.1 安装

　　5.1.1 监测点位

　　监测点位应满足 HJ 193 的 5.1 的要求。

　　5.1.2 监测站房要求

　　监测站房应满足 HJ 193 的 5.2 及站房自动化控制设备配置要求，其中监测站房应配备通往房顶的Z 字型或旋梯，房顶承重要求大于等于 200kg/m2，其他按照附录 B。

　　5.1.3 架设要求

　　系统应单独配电并接地，安装独立的漏电保护开关并不受其他设备故障的影响。

　　应为系统单独安装不间断电源(UPS)设备，保证外部断电后能完成当前周期的测量和数据上传以及断电预警信息等发送。

　　系统安装应满足 GB 50093 的相关要求，系统应配置专用的机架，并合理分配空间以便于日常运维和检修，机架或支撑架应放置于平整坚实地面，与仪器的连接及固定部位应受力均匀、连接可靠，避免在运行过程中产生震动;监测系统架设位置应避免站房内空调出风口的直接影响。系统连接采样总管的支管应尽可能短，最长不得超出 3 米。辅助设施设备应有固定位置，并配安全措施。

　　5.1.4 采样系统要求

　　采样系统应满足 HJ 1010 的 5.4.1 及以下要求：

　　a) 采样系统监控配置及要求按照附录 B;

　　b) 采样系统监测参数以数字量输出。

　　5.2 调试

　　监测系统应在现场安装并正常运行 72h 后，进行调试检测，调试检测性能指标结果应满足表 1 要求。

　　表 1 安装调试技术性能指标及要求

　　5.2.1 调试检测的一般要求

　　现场完成系统安装后，仪器通电测试连续运行稳定后，进行调试检测。

　　如果因系统故障、断电等造成调试检测中断，检测系统恢复正常后，应重新开始调试检测。

　　调试检测后应编制安装调试报告，安装调试报告格式按照附录 C。

　　5.2.2 调试检测指标和检测方法

　　5.2.2.1 线性误差

　　在仪器正常工作状态下，依次从低浓度到高浓度通入 0.5、2 、4 、6 、8 、10 nmol/mol 的标准气体进样分析，每个浓度分析 3 次，氢火焰离子化检测器采用外标法，目标化合物浓度为横坐标，目标化合物峰面积为纵坐标，用最小二乘法绘制标准曲线;质谱检测器采用内标法，目标化合物和内标物的浓度比为横坐标，目标化合物与内标物定量离子的响应值之比为纵坐标，用最小二乘法绘制标准曲线，使用标准曲线计算最低点浓度，按 HJ 1010 的 7.3 公式(1)计算其测量平均值与标准值的相对误差。分别根据拟合后的曲线，按公式(1)计算各梯度点拟合值与理论值的差值，取所有差值绝对值的最大值即为残差。

　　enk = ynk — n (1)

　　式中：enk——第 n 点第 k 次测定的拟合残差，nmol/mol;

　　ynk——第 n 点第 k 次测定的曲线回代浓度，nmol/mol;

　　n——第 n 点的曲线浓度，nmol/mol。

　　理想的回归直线，截距 a=0，曲线通过原点;由于存在难以控制的随机因素，多数直线在表观上 a ≠0，不通过原点。遇此情况则要按统计程序检验其是否通过原点(a0=0)，即将截距 a 与0 作 t 检

　　验，当取 95%置信水平，经检验无显著性差异时，a 可做 0 处理，按公式(2)计算。

　　t (2)

　　式中：a——标准曲线的截距;

　　a0——原点的值，此时为0;

　　n——校准直线点数;

　　x ——自变量平均值;

　　Sxx——自变量 x 的离差平方和，即各个观测值与 x 平均值之差的平方和;

　　Sy——剩余标准差 SE，即剩余平方和的开平方。

　　若|t|

　　5.2.2.2 方法检出限

　　仪器正常运行条件下，通入估计为方法检出限 1~10 倍的标准气体进行 n 次(n≥7)平行测定，按HJ 1010 的 7.5 公式(3)和(4)计算方法检出限。

　　对方法检出限进行合理性评价，要求 90%的组分样品浓度在 1～10 倍计算出的方法检出限的范围内，其余不多于 10%的组分样品浓度应不超过 20 倍计算出的方法检出限。

　　5.2.2.3 准确度

　　准确度包括正确度和精密度。仪器正常运行条件下，宜使用浓度≤2 nmol/mol 的标准气体进行分析，每次至少重复测试 7 次，按 HJ 1010 的 7.6 公式(5)计算平均测量浓度与已知标准气体浓度的相对误差，即为正确度;按 HJ 1010 的 7.6 公式(6)计算多次测量浓度的相对标准偏差 RSD ，即为精密度。

　　5.2.2.4 系统空白

　　系统空白是指系统连续两次仅通入载气，不采集样品气、零气进行分析，记录第 2 次空白分析结果。

　　5.2.2.5 系统残留

　　校准曲线最高点分析结束后，连续两次通入高纯氮气或零气进行分析，记录第 2 次测量浓度值。 5.2.2.6 分离度

　　系统正常工作状态下通入标准曲线中间浓度点的标准气体，对于采用 FID 检测的目标化合物，根据峰宽和保留时间计算目标化合物与其相邻化合物的分离度。分离度计算方法和要求满足 HJ 1010 的7.7。

　　5.3 试运行

　　监测系统经过安装和调试，且各项调试检测性能指标满足要求时，进行至少 60 天的试运行。

　　因监测系统故障等造成试运行终止，监测系统恢复正常后，应继续开始试运行。

　　试运行结束后，按照公式(3)计算监测系统数据有效率，要求各组分的数据有效率应≥80%。

　　D (3)

　　式中：D——数据有效率，%;

　　T——试运行总小时数，个;

　　t——仪器数据缺失及明显异常的小时数，个。

　　数据缺失指正常维护、仪器故障等因素导致的数据缺失，明显异常数据指试运行期间单点质控核查不满足性能指标要求时，其前后 24 小时的数据均标记为异常数据。

　　根据试运行结果，编制试运行报告，试运行报告格式参见附录 D。

　　5.4 验收

　　5.4.1 验收条件

　　申请验收前应具备以下条件：

　　a) 仪器设备应满足 HJ 1010 要求，并具备相关证明材料;

　　b) 完成安装、调试及试运行，具备监测系统安装调试报告、试运行报告和联网证明。

　　5.4.2 验收内容

　　5.4.2.1 性能指标验收

　　验收检测时监测系统参数应与调试时保持一致。验收检测性能指标相应测试方法见 5.2，测定结果应符合表 2 的要求。

　　表 2 验收检测技术性能指标要求

　　(1)期间准确度

　　初始校准后，连续运行 7 天，期间不得进行任何校准操作，以每日所有组分的工作点外标结果作为评价数据，对氢火焰离子检测器检测组分的测量浓度、质谱检测器检测组分的测量浓度以及保留时间漂移开展评估计算。

　　期间准确度计算方式同调试准确度。

　　(2)保留时间漂移

　　第 n 天保留时间漂移按 HJ 1010 的 7.9 公式(10)计算，然后取 7 天中最大值为该物质保留时间漂移。

　　(3)零点漂移

　　在仪器正常工作状态下，通入高纯氮气，计算待测仪器连续 3 次测得浓度平均值。通气结束后，待测分析仪器连续运行 24h(期间不允许任何维护和校准)后，重复上述操作，并计算 24h 后 3 次测量浓度的平均值。按公式(4)计算第 n 天零点漂移，然后取 7 天中最大值为该物质零点漂移。

　　dn = lcn - cn-1 l (4)

　　式中：dn——待测分析仪第 n 天零点漂移，nmol/mol;

　　cn——第 n 天连续 3 次测量的平均浓度，nmol/mol;

　　cn-1——第 n-1 天连续 3 次测量的平均浓度，nmol/mol。

　　(4)标准气体浓度漂移

　　按 HJ 1010 的 7.9 公式(9)计算第 n 天标气浓度漂移，然后取 7 天中最大值为该物质标气浓度漂移。

　　5.4.2.2 联网验收

　　联网验收应满足 HJ 193 的相关要求，并参照附录 B，完成站房、采样系统、设备质控信息及仪器关键状态参数、监测数据的联网。

　　5.4.2.3 相关制度、记录和档案验收

　　相关制度、记录和档案验收应满足 HJ 193 的 8.2.3 相关要求。

　　5.4.2.4 验收报告

　　验收应出具验收报告，验收报告格式见附录 E。验收报告应附安装调试报告、试运行报告和联网证明等。

　　6 日常运行维护

　　6.1 一般要求

　　6.1.1 每日运维内容要求

　　主要包括系统状态参数检查、基线检查、保留时间漂移检查、质谱检测器内标响应检查，详细检查要求按照 DB31/T 310006 中 D2.1 的每日监控相关内容。

　　6.1.2 每周运维内容要求

　　监测站房及辅助设备周巡检：监测站房及周边环境应满足 HJ 193 的相关要求，监测站房及辅助设备日常巡检应满足 HJ 818 的相关要求。

　　环境空气 VOCs 自动监测系统的每周运维内容包括采样管路及辅助设施检查、富集/解析模块状态参数、气相色谱和检测器参数以及运行状况等仪器状态参数运行及告警情况检查，详细检查要求按照DB31/T310006 中 D2.2.2 的每周维护相关内容。

　　6.1.3 其它运维内容要求

　　其它运维内容和要求满足 DB31/T310006 中 D2.2.3 的其它维护相关内容。

　　6.2 智能运维

　　6.2.1 基于自动装置的智能运维

　　通过采用自动装置实现远程定期自动更换耗材或配件，如过滤膜、CO2 去除管、辅助气体、去离子水添加等，也可建立上述部件与仪器状态参数数据的变化关联，智能分析判断该耗材或配件的更换周期或时间。

　　过滤膜智能更换：根据设备运行更换经验自动设定滤膜更换周期或结合采样空气颗粒物浓度水平建立滤膜不定期动态更换周期，实现滤膜自动更换。

　　CO2 去除管智能诊断与更换：通过仪器谱图信号变化或根据历史 CO2 去除管更换经验实现对 CO2去除管智能诊断预警与自动更换。

　　气体压力智能监控：加装气体压力传感器，实时监控标准气体、辅助气体压力变化，在压力降低到使用阈值时进行自动预警或者自动切换。

　　氢气发生器去离子水智能添加：实时监测去离子水液位，当液位低于设定阈值，自动触发添加机制，实现去离子水的精准补充。

　　6.2.2 基于数据驱动的智能运维

　　部分常见的异常数据识别算法，如阈值法、异常值检测法和机器学习法，详见附录 F。

　　6.2.2.1 状态参数驱动的智能运维

　　站房及辅助设施的智能监控与预警：根据附录 B 设定的阈值，对站房及辅助设施的各类参数进行实时跟踪评估、诊断与预警。预警时自动推送问题至运维人员，进行人工复核检查。

　　采样系统的智能监控与预警：根据附录 B 设定的阈值，对采样系统的各类参数进行实时跟踪评估、诊断与预警。预警时自动推送问题至运维人员，进行人工复核检查。

　　VOCs 自动监测系统智能监控与预警：运用阈值、异常值检测及机器学习技术，针对前处理、色谱、质谱和氢火焰离子化检测器等关键部件，建立状态参数异常诊断阈值或模型。借助大数据平台实时跟踪所有状态参数，运用模型实时评估、诊断与预警。预警时自动推送问题至运维人员，进行人工复核检查。

　　6.2.2.2 质控数据驱动的智能运维

　　内标响应智能监控与预警：若采用质谱检测器，需对质谱内标化合物特征离子丰度进行自动诊断检查判断质谱内标定量离子峰面积是否在校准曲线绘制时离子峰面积的 50-150%范围内(如系统监测氟利昂 11、12、113 等天然源组分，可将其作为天然内标系统定量稳定性的检查指标)，若不满足要求，预警将内标响应不稳定问题实时推送相关信息至运维人员，进行人工复核检查。

　　外标响应智能监控与预警：对外标化合物响应偏差进行自动诊断检查判断是否合格，若不满足要求，预警将外标响应不合格问题实时推送相关信息至运维人员，进行人工复核检查。

　　谱图保留时间漂移智能监控与预警：选择系统中保留时间前、中、后各段经常检出且浓度较高的特征 VOCs 组分，检查保留时间信息自动跟踪计算以上组分保留时间漂移是否超出预警限值(0.3min)和故障限值(0.5min)若超出要求即发送相关预警和故障告警，通知相关运维人员重新设置保留时间积分窗或检查维护仪器。

　　6.2.3 基于系统健康度驱动的智能运维

　　系统健康度驱动的智能运维以单参数健康指数为基础，综合运用模糊层次分析法与熵值法精准确定权重系数，构建出一套多指标加权、多参数分层的环境空气 VOCs 自动监测系统健康状态评价体系。

　　基于系统的健康度驱动的智能运维的流程如下：按 GB/T 42983.3，定义和划分健康状态等级，确定系统健康度评估方法，构建评估指标体系。

　　6.2.3.1 系统健康状态等级划分

　　环境空气 VOCs 连续自动监测系统的健康等级宜按表 3 进行划分。

　　表 3 健康状态划分等级与健康指数的对应关系

　　6.2.3.2 系统健康度评估方法

　　目前主流的环境空气 VOCs 连续自动监测系统均是由前处理系统、气相色谱系统和检测器系统构成，将整个系统健康度分为 3 层，分别为目标层(系统层)、层次 1(部件层)、层次 2(参数层)。参数选择详细见附录 B 参数清单。

　　对于系统在监测过程中对应的健康状态评估，宜采用如下方法确定：

　　A) 对于事件型指标，如仪器告警状态等，一旦发生即故障。

　　B) 对于实时监测型指标，根据监测数据阈值以及失效特征服从的统计分布特征来选择对应的评价算法，详细见附录 F;若无合适的阈值，可以采用监测数据距离平均值 σ(标准差)处为健康，距离平均值 2σ(标准差)处为退化，距离平均值 3σ(标准差)为故障进行评估，评估方法参见 GB/T 42983.3中 7.1。

　　C) 对于难以获取监控参数的部件，如果已知该部件的全生命周期时间和实际使用时间，根据公式

　　(5)进行评估。

　　式中：H(t)——健康指数;

　　t——部件的实际已经使用时间;

　　T——部件的全生命周期时间;

　　k——该特征参数与系统健康状态的关系，k=1 表明采用线性评价计算。

　　6.2.3.3 系统健康度评估体系

　　a) 参数的健康度评估

　　根据系统各部件参数的特性，选择合适的健康状态评估算法，得到某一参数的健康指数 H(t)。

　　b) 系统的健康评估

　　对于系统有多个关键部件，每个部件下有多个关键参数，根据公式(6)以加权求和的方式计算 H (t)。

　　式中：Hi,k (t)——部件 i 的第 k 个指标的健康分数;

　　Ni——部件 i 的所有实时型健康指标的数量;

　　wi,k——部件 i 的第 k 个实时型健康指标在所有Ni 个指标中的权重。

　　其中权重系数的确定及方法参见 GB/T 42983.3 中附录 A。

　　6.2.4 应急处置及响应

　　6.2.4.1 智能分析与分级预警

　　智能运维应支持通过人工智能及大数据分析模型，对运行异常进行实时模拟、分级并自动生成对应预案;事件触发后实时发出告警，并支持以通知、短信、电话等形式推送至运维人员，提供建议的处置方案。

　　6.2.4.2 人机协同与工单闭环

　　智能运维应获得运维人员电子授权后方可执行，并支持任意时点人工介入/接管。应在告警确认后实时生成工单，依据故障类型、紧急程度等自动派发，任务完成后自动评分并归档。全过程须写入不可篡改的电子台账，字段至少包括：事件类型、等级、起止时间、处理人、处置措施、结果代码。历史数据应每日同化至模型，利用人工智能算法完成预案与处理策略的自适应优化。

　　7 质量控制和质量保证

　　7.1 质量控制

　　7.1.1 日常质控7.1.1.1 周质控

　　主要包括零气空白检查和单点质控检查，检查内容和要求参考 DB31/T310006 中 D3.1 每周质控。 7.1.1.2 月度质控

　　采样流量检查：不低于每月一次的检查频率，或在绘制标准曲线前应使用在计量认证有效期内的标准流量计对采样流量进行检查。标准流量计接入位置建议在系统的样品气进气口处，流量相对偏差≤± 5%(采样流量及标准流量计测试流量均需换算为标况流量计算)。

　　7.1.1.3 季度质控

　　(1)气密性检查：每周系统状态检查时核查系统气密性，每三个月应按系统说明书的要求进行验漏检查。如系统条件允许，验漏应尽可能覆盖采样、富集/注射模块、气相色谱和检测器等全部环节。

　　(2)标准曲线：绘制标准曲线前，应进行零气空白检查(全系统空白)，空白合格时进行标准曲线绘制。标准曲线至少每三个月重新绘制一次，并且至少包含 6 个浓度点(浓度范围根据实际监测情况调整)。关键部位维修维护或更换，如进行离子源的清洗、质谱调谐后，需重新绘制标准曲线。

　　(3)标准曲线检验和适用性评估：校准曲线拟合后对标准曲线拟合的结果开展线性检验，拟合方式误差评估。

　　7.1.1.4 年度质控

　　(1)性能指标评估

　　检出限：在系统正常工作状态下，依照 5.2.2 进行方法检出限测试。90%组分(至少包括乙烷和乙烯)的方法检出限≤0.15 nmol/mol;如超过 10%组分不合格时，应对系统进行维护和检修，维护和检修后重新测试检出限。

　　残留检查：依照 5.2.2 进行系统残留测试。90%组分的检查结果≤0.1 nmol/mol。超过 10%组分不合格时，应查找原因，对载气系统、采样/富集模块进行维护和更换，并重新绘制标准曲线，重新开始目标化合物测试工作。

　　期间准确度：依照 5.4.2.1 进行期间准确度测试。期间正确度满足 90%组分 FID≤15% ，90%组分MS≤30%;期间精密度满足 90%组分≤10%。

　　(2)不确定度评估

　　为了全面掌握系统监测的误差和不确定度情况，按图 2 从标准物质、标准物质稀释配置、标准曲线建立、仪器稳定性等开展系统的全流程不确定度评估，具体评估方法参见附录 H 的相关要求。

　　图 2 不确定度评估因子

　　7.1.2 智能质控

　　7.1.2.1 自动质控

　　通过采用自动化指令远程对质控设备或系统工作状态进行自动调度执行，实现 7.1.1 日常质控的质控内容并将质控结果按表 4 自动进行合规性评估，并自动预警。

　　表 4 质控结果智能评估

　　7.1.2.2 动态质控

　　基于质控数据、监测样品数据、质控结果等，开展以下动态质控：

　　动态校准曲线：基于历年每季度/月环境空气监测 VOCs 组分监测浓度确定该组分当季/月多点浓度选择范围，各 VOCs 组分选取的原则按照最低浓度点应位于定量限附近(宜≤0.5 nmol/mol)，最高浓度点应为该段时间内小时最大值(宜≤10 nmol/mol)附近，宜参考以下分段范围选择：

　　1)标准曲线范围为 0~4 nmol/mol(推荐浓度为 0.5、1 、2、3、4 nmol/mol);

　　2)标准曲线范围为 0~6 nmol/mol(推荐浓度为 0.5、1 、2、4、6 nmol/mol);

　　3)标准曲线范围为 0~10 nmol/mol(推荐浓度为 0.5、2 、4、6、10 nmol/mol)。

　　动态质控频率：针对每日开展单点质控的系统，基于内标以及数据审核是否合格为评价指标，若质控等级达到合格及以上，当日可不开展质控;反之则开展通标核查。

　　7.2 质量保证

　　7.2.1 量值溯源

　　7.2.1.1 标准气体

　　应使用可溯源性的标准气体对系统进行校准，国产标准气体推荐使用国家标准物质(GBW 和 GBW- E)、国家标准样品(GSB)，进口标准气体应能溯源至国际权威的计量机构(如 NIST 等)。

　　如标准气体经稀释后储存在不锈钢罐(内壁经惰性化处理)中使用，不锈钢罐存储时间不应超过 20天(如所配标准气体含有 TO-15 或含氧 VOCs，推荐各单位对稀释后的标准气体进行稳定性测试以确定稀释后标准气体储存时间)。储存标准气体的不锈钢罐应专罐专用，不能用于环境空气或工业园区、污染源废气采样，使用前按相关说明书要求清洗，推荐进行加热、加湿清洗。同一批次不锈钢罐清洗完成后，参考 HJ 759 中关于实验室空白的要求，按每批次不小于 10%抽查要求(不足 1 个时按 1 个算)，对不锈钢罐进行空白测试。空白测试结果各目标化合物浓度应低于其在目标化合物测试阶段测试得到的检出限，配气前应进行不锈钢罐气密性检查。

　　7.2.1.2 稀释装置

　　使用压力比进行稀释的装置应按照各厂家说明书的要求定期使用在计量认证有效期内的标准气压计对压力进行核查。

　　使用流量比进行动态稀释的装置应使用在计量认证有效期内的标准流量计对其内部各流量计或流量控制装置进行流量传递，流量传递应注意流量计的输出状态，使用标准压力和和标准温度计换算成同等状态进行检查和校准。

　　上述核查或传递至少每季度执行一次，并建立相关的质控表格进行跟踪。

　　7.2.1.3 标准流量计

　　应根据采样流量范围或动态稀释流量范围选择合适的流量计，流量计每年应采用计量检定、计量校准等形式进行量值溯源，进行溯源的气体流量点应在其日常应用的流量范围内。流量计示值与标准流量值的相对误差应≤±1%，如超过±1%，应对其示值进行修正。

　　7.2.2 质量保证体系

　　7.2.2.1 人员要求

　　运维单位应依据监测系统及运维任务，对技术人员开展理论与实操培训，使其熟练掌握系统运维、质控操作，耗材备件更换及维护，熟练使用数据平台，能及时判断并处理系统异常。责任方应考核确认人员能力，建立人员档案，保存培训与考核记录。

　　7.2.2.2 关键技术文件要求

　　(1)质量管理工作计划

　　应制定相应的质量管理工作计划，明确运行维护、数据审核、质量控制、量值传递等工作的负责人员、时间频次、合格标准、耗品耗材、标准气体、计量标准器具等要求。

　　(2)作业指导书

　　应对运维的系统设备、标准气体、计量标准器具等制定相应的作业指导书，明确各项运维工作、质控工作、数据审核工作、数据标识的具体要求，指导运维技术人员开展相关工作。

　　(3)记录表格

　　应对系统设备、标准气体、计量标准器具等制定相应的记录表格，记录表格应包括各项运维工作、质控工作、维修工作等，并放置于点位现场备查。

　　7.2.2.3 内部监督检查要求

　　应组织专门的监督核查人员或采用交叉检查的方式定期对其运维的站点开展独立、系统的内部核查，核查应涵盖运维与质控的关键环节。各单位应如实、详细记录其内部核查结果，并在站点保存备份有内部核查记录。

　　8 数据审核和处理

　　8.1 数据审核流程及内容

　　8.1.1 数据审核流程

　　数据审核流程见图 3 所示。

　　(1)智能数据审核

　　基于规则的异常数据筛选。根据 8.2.1 的技术要求，平台自动识别不符合规则的异常数据。

　　基于模型的异常数据筛选。使用智能审核模型对数据进行筛选，识别出可能的异常数据点。

　　基于以上两种方式筛选出来的异常数据，根据异常值类型(详见 8.2)标记不同的异常标识符。

　　(2)人工复核

　　人工对智能审核标记的异常数据点进行复核，确认异常数据。

　　(3)反馈优化

　　将人工复核的结果反馈给智能审核模型，用于模型的优化和调整。

　　图 3 数据审核流程

　　8.1.2 数据审核内容

　　(1)智能数据审核

　　环境数据审核。包括但不限于数据变化趋势审核、常检出 VOCs 组分和浓度水平异常审核、数据逻辑性异常审核、数据统计异常审核。如数据出现大量被标识异常，经人工复核后，应及时反馈至运维。

　　多源数据融合审核。鼓励结合多源参数开展融合审核。如实时监控仪器运行状态参数，质控数据以及气象数据、常规监测数据等影响 VOCs 浓度的关键外部因素，对数据进行综合评估审核。

　　(2)人工复核

　　复核和确认智能数据审核结果。审核人员对智能数据审核的异常数据进行复核和确认。若对智能审核结果无异议的，予以通过审核;若对智能审核存疑的，进一步人工核实数据。

　　将人工复核的结果反馈给智能审核模型，用于模型的优化和调整。

　　8.2 智能数据审核

　　8.2.1 基于规则的异常数据审核

　　(1)质控数据审核

　　进行数据审核时，应依据 7.1 质控结果的合规性对数据进行审核和处理。

　　(2)单点数据异常审核

　　主要包括零值、连续数据等异常数据进行确认，具体要求包括：

　　零值：当所有组分为零或常检出组分频繁为零时，数据标记异常，进行人工复核。

　　连续数据：当VOCs 组分数据连续6 小时以上稳定不变时，异常数据标记无效。浓度低于0.1nmol/mol的数据不计为连续数据。此项规则要求 VOCs 数据保留 3 位及以上小数位数。

　　(3)浓度水平稳定组分异常审核

　　当消耗臭氧层物质(ODS)浓度与背景浓度变化超过±50%，乙烷、乙烯、乙炔和丙烷浓度低于背景浓度超过 30%时，数据标记异常，进行人工复核。

　　8.2.2 基于模型的异常数据审核

　　基于模型的异常数据审核主要包括统计模型和机器学习模型。其中，统计学模型主要对小时/日尺度上的异常数据识别和审核;机器学习模型主要对长时间的趋势性异常数据识别和审核。

　　注：其它机器学习或智能方法经过适用性测试以及人工审核结果比对后，若准确度达到 80%，也可用于数据智能审核。

　　8.2.2.1 基于统计学模型的异常数据审核

　　基于统计学模型的异常数据审核包括单点数据和特征组分数据异常审核，详见表 5。

　　(1)单点数据异常审核

　　基于统计学模型的单点数据异常审核是指采用统计学指标对零散且随机出现的 VOCs 单个组分开展识别和审核，主要包括突变值、残留值、组分浓度异常等数据。

　　(2)特征组分异常审核

　　基于统计学模型的特征组分数据异常审核是指对具有相关性的 VOCs 特征组分开展数据审核，主要包括特征组分相关性和比值审核。

　　特征组分相关性审核。主要通过模型计算相关系数，综合评估 VOCs 组分间相关性是否存在异常，并进行自动标记。当异丁烷与正丁烷、异戊烷与正戊烷、间/对-二甲苯与邻-二甲苯等同分异构体的相关性低于 0.8 时，异常数据标记无效。为避免受周边排放影响，相关性结果需人工复核。相关性较好的反-2-丁烯与顺-2-丁烯、反-2-戊烯与顺-2-戊烯等同分异构体可参考审核。浓度低于 0.1 nmol/mol 的特征组分，相关性审核可忽略。

　　特征组分比值审核。当超过 20%的乙烷/乙烯、丙烷/丙烯、甲苯/苯的比值小于 1 或间,对-二甲苯/邻-二甲苯的比值小于 2，异常数据标记无效。

　　表 5 统计学异常数据审核方法

　　表 5 统计学异常数据审核方法(续)

　　8.2.2.2 基于机器学习模型的异常数据审核

　　基于机器学习异常数据审核类型包括示踪组分异常审核和趋势数据异常审核，详见表 6。

　　(1)示踪组分异常审核

　　基于机器学习模型的示踪物组分审核。若无污染源干扰且除降雨天气外，异戊二烯无明显的日变化规律即午间达到当日峰值，数据标记异常。

　　(2)趋势数据异常审核

　　基于机器学习模型的趋势数据异常变化审核包括断崖式变化、阶段上升或下降、逐日上升或下降、浓度波动剧烈等异常数据审核。即基于循环神经网络(RNN)、长短时记忆网络(LSTM)、随机森林(RF)等机器学习方法构建和训练长时间 VOCs 数据，评估模拟数据与实况数据的误差或残差是否超过阈值，开展数据的异常诊断和审核。

　　表 6 机器学习异常数据审核方法

　　8.3 人工复核

　　(1)数据完整性检查

　　复核人员需检查 VOCs 数据的完整性，确认数据缺失原因，补传缺失数据。

　　(2)智能审核结果复核

　　复核人员需核实和确认 VOCs 数据平台智能审核的结果。对于智能审核标记为正常的数据，若复核人员在复核过程中未发现明显异常，应予以直接保留;若发现异常，应进一步核查，异常数据需做无效标识，并备注修改原因及依据。对智能审核标记的异常数据点进行复核，确认异常数据。

　　(3)可疑数据处理

　　复核人员需查找 VOCs 数据存疑原因，正确辨别并做无效标注或重积分处理。

　　(4)数据有效性判定

　　复核人员保证监测数据真实准确的基础上，尽可能保证数据有效。除停电、仪器校准、仪器故障或不满足监测规范要求等造成数据无效外，所有的分钟、小时和日监测数据必须全部作为有效数据，纳入环境空气质量统计和评价，不得选择性地处理数据。因仪器设备故障、运行不稳定或其它不受控等原因出现的分钟和小时负值和零值，均做无效数据处理。

　　8.4 多源数据融合审核

　　开展多源数据融合审核时，建议结合设备状态参数、质控数据、气象数据等关键外部因素进行多类型数据融合审核。如气象关联分析：当扩散条件优良或寒潮天气期间，若 VOCs 监测浓度出现非常规降低，需验证气象因素与浓度之间关联性;检测器特征验证：利用 FID(气相色谱-氢火焰离子化检测器)对标准样品的响应特性(即响应值与碳数呈正比，单碳响应值趋近一致)，辅助定性判断数据可靠性;设备异常溯源：识别断电、设备故障等运行事件对监测数据的干扰，评估异常事件与数据波动的因果关系。

　　8.5 数据处理

　　8.5.1 有效数据

　　对于无法明确的外部干扰导致的数据异常，予以保留处理;对于少数更高时间分辨率(如分钟值)导致的小时数据异常，若浓度水平和变化趋势趋于正常，需剔除异常少数分钟数据重新计算小时数据。

　　8.5.2 无效数据

　　若因仪器性能不满足要求、操作失误等原因造成的数据异常，应做无效标注处理(注明原因并保留原始记录)，数据处理标识详见附录 J。具体情况如下：

　　(1)标识位、仪器状态参数、仪器告警、残留、基线异常、干扰和校准等异常，需核实确认后，做无效标注处理。

　　(2)采集卡死出现的连续零值、软件异常出现的极大值或负值等因数据采集导致的异常，需核实确认后，做无效标注处理。

　　(3)仪器遭受断电重启的前期数据若存在信号异常，做无效标注处理。

　　(4)室内装修、温湿度异常、采样管破裂、暴雨灌水、附近突发人为污染源等因站点环境干扰导致的异常，做无效标注处理。

　　8.5.3 数据重积分

　　因积分错误、积分不完全、未积分等人为因素导致的自动积分异常，应重积分再上传;因环境温度、湿度等外部因素导致的组分出峰时间漂移，若谱图质量较好，应重积分再上传。

　　8.5.4 数据补遗

　　因通讯等连接问题导致的上位端平台数据缺失，应对缺失时段数据进行补遗。

　　8.6 数据安全

　　数据和信息传输安全与加密方式按照 HJ 212 通信安全要求执行。

　　附录 A

　　(资料性)

　　116 种挥发性有机物组分表

　　116 种挥发性有机物组分清单见 A.1。

　　表 A.1 116 种挥发性有机物组分表

　　表 A.1 116 种挥发性有机物组分表(续)

　　表 A.1 116 种挥发性有机物组分表(续)

　　表 A.1 116 种挥发性有机物组分表(续)

　　附录 B

　　(规范性)

　　智能监控单元及要求

　　站房及辅助设施智能监控单元及要求见 B.1。

　　表 B.1 站房及辅助设施智能监控单元及要求

　　环境空气 VOCs 自动监测系统智能监控单元及要求见 B.2。

　　表 B.2 环境空气 VOCs 自动监测系统智能监控单元及要求

　　表 B.2 环境空气 VOCs 自动监测系统智能监控单元及要求 (续)

　　附录 C

　　(资料性)

　　挥发性有机物监测系统安装调试报告

　　环境空气挥发性有机物

　　连续自动监测系统安装调试报告

　　站点名称：

　　仪器名称：

　　单位名称： (公章)

　　年 月 日

　　表 1 环境空气挥发性有机物连续自动监测系统站点基本信息

　　表 2 环境空气挥发性有机物连续自动监测系统点位和采样口周边情况表

　　表 3 环境空气挥发性有机物连续自动监测系统站房建设和仪器安装情况表

　　表 4 环境空气挥发性有机物连续自动监测系统调试检测记录表

　　附录 D

　　(资料性)

　　挥发性有机物监测系统试运行报告

　　环境空气挥发性有机物

　　连续自动监测系统试运行报告

　　站点名称：

　　仪器名称：

　　单位名称： (公章)

　　年 月 日

　　表 1 环境空气挥发性有机物连续自动监测系统试运行情况记录表

　　编制人： 审核人： 批准人：

　　日期： 日期： 日期：

　　附录 E

　　(资料性)

　　挥发性有机物监测系统验收报告

　　环境空气挥发性有机物

　　连续自动监测系统验收报告

　　站点名称：

　　仪器名称：

　　单位名称： (公章)

　　年 月 日

　　表 1 基本情况

　　表 2 验收结果表

　　附录 F

　　(资料性)

　　部分常见的异常数据识别算法

　　部分常见的异常数据识别算法见 F.1。

　　表 F.1 部分常见的异常数据识别算法

　　附录 G

　　(资料性)

　　基于实测数据阈值的健康状态评估指数

　　G.1 特征参数正常数值有上下边界阈值约束的情形[xmin ，xmax]

　　(G.2)

　　(G.3)

　　式中：x——为特征参数的实际采集;

　　xmax——为特征参数的上边界阈值;

　　xmin——为特征参数的下边界阈值;

　　k——该特征参数与系统健康状态的关系，k=1 表明采用线性评价算。

　　G.2 特征参数正常数值有上边界阈值约束的限制情形[x0 ，xmax]

　　式中：x——为特征参数的实际采集;

　　x0 ——为特征参数的正常运行期望值;

　　xmax——为特征参数的上边界阈值;

　　k——该特征参数与系统健康状态的关系，k=1 表明采用线性评价算。

　　G.3 特征参数正常数值有下边界阈值约束的限制情形[xmin ，x1]

　　式中：x——为特征参数的实际采集;

　　x1 ——为特征参数的正常运行期望值;

　　xmin——为特征参数的下边界阈值;

　　k——该特征参数与系统健康状态的关系，k=1 表明采用线性评价算。

　　附录 H

　　(资料性)

　　不确定度评估方法

　　H.1 检测方法

　　H.1.1 方法原理

　　用采样泵定量采集环境空气样品，经低温冷阱浓缩、热解吸后，进入气相色谱分离，氢火焰离子化检测器(FID)和/或质谱检测器(MS)检测。

　　FID 检测的目标化合物用保留时间定性，外标法定量;MS 检测的目标化合物根据保留时间、特征离子丰度比定性，内标法定量。

　　H.1.2 主要仪器和设备

　　H.1.2.1 气体冷阱浓缩仪：具有自动定量取样及自动添加标准气体、内标气体的功能。可采用液氮制冷或电制冷方式，具有富集和聚焦进样挥发性有机物的功能。气体冷阱浓缩仪与气相色谱仪连接管路均使用惰性化材质，并能在 50 ℃~150 ℃范围加热。

　　H.1.2.2 气相色谱-氢火焰离子化检测器/质谱检测器联用仪：柱温箱可程序升温;具氢火焰离子化检测器和质谱检测器;质谱检测器具电子轰击离子源(EI)。

　　H.1.2.3 气体稀释装置：具有动态或静态稀释功能，最大稀释倍数不低于 100 倍，管路均经惰性化处理，不得与目标化合物发生反应、吸附目标化合物或析出干扰物质。

　　H.1.3 主要试剂和材料

　　H.1.3.1 标准气体：117 种组分，具体组分参见附录 B，摩尔分数为pS。

　　H.1.3.2 内标标准气体：组分为溴氯甲烷、1,4-二氟苯、氯苯-d5 、4-溴氟苯，摩尔分数为pIS。

　　H.1.3.3 氮气：纯度≥99.999%，除烃。

　　H.1.3.4 氦气：纯度≥99.999%，除烃。

　　H.1.3.5 氢气：纯度≥99.999%，氢气发生器产生。

　　H.1.3.6 空气：纯度≥99.999%，通过净化、干燥和除烃的洁净环境空气。

　　H.1.4 主要操作步骤

　　H.1.4.1 内标使用气：使用气体稀释装置，用氮气将内标标准气体稀释至摩尔分数为pis。

　　H.1.4.2 标准使用气：使用气体稀释装置，用氮气将 VOCs 标准气体稀释至摩尔分数为ps1 - psn。

　　H.1.4.3 标准曲线：

　　对于氢火焰离子化检测器：以各化合物的含量为横坐标，响应值为纵坐标绘制标准曲线。

　　对于质谱检测器：以各化合物相对内标物的含量比为横坐标，相对应的响应比为纵坐标绘制标准曲线。 H.1.4.4 样品采集：

　　使用采样泵作为动力源，使样品按采样流量计控制的采样流量定时通过低温冷阱，根据控制的流量和通过低温冷阱的时间计算得到采样体积。

　　H.1.4.5 样品分析：

　　将富集在低温冷阱中的样品进行热解吸，解吸后的样品通过色谱柱进入 FID 或 MS 检测。 H.2 数学模型

　　挥发性有机物摩尔分数(FID)：

　　px (H.1)

　　挥发性有机物摩尔分数(MS)：

　　px pis (H.2)

　　式中：px——目标化合物摩尔分数，nmol/mol;

　　Ax——目标化合物(定量离子)峰面积;

　　a——曲线截距;

　　b——曲线斜率;

　　Ais——内标物峰面积;

　　pis——内标物摩尔分数，nmol/mol。

　　H.3 不确定度来源分析

　　根据方法原理和数学模型分析得到的合成相对标准不确定度为：

　　urel (c) = √urel 2 (s) + urel 2 (D)+urel 2 (L)+urel 2 (R)+urel 2 (F)+urel 2 (RA)+urel 2 (M)+urel 2 (A) (H.3)

　　式中：urel (S)——标准气体引入的不确定度;

　　urel (D)——稀释过程引入的不确定度;

　　urel (L)——采样流量引入的不确定度;

　　urel (R)——重复性引入的不确定度;

　　urel (F)——曲线拟合引入的不确定度;

　　urel (RA)——回收率引入的不确定度;

　　urel (M)——摩尔质量引入的不确定度;

　　urel (A)——数值修约引入的不确定度。

　　H.4 不确定度各分量评估

　　H.4.1 标准气体引入的不确定度

　　H.4.1.1 查标准气体证书可得，某组分相的对扩展不确定度为ur1。按正态分布，k=2 考虑，其相对标准不确定度：

　　urel (s1) = (H.4)

　　H.4.1.2 查内标标准气证书可得，该组分对应内标物的相对扩展不确定度为ur2。按正态分布，k=2 考虑，其相对标准不确定度：

　　urel (H.5)

　　H.4.1.3 标准气体引入的不确定度为：

　　H.4.2 稀释过程引入的不确定度

　　从高浓度标准气体稀释配制所需低浓度的标准气体时需使用多元动态校准仪。多元动态校准仪主要通过标准气体质量流量控制器(MFC)和稀释气 MFC 分别控制高浓度标准气体的流量 L 和稀释气的流量 K，使其按设定的流量比例连续充入混合室，经过充分混合后获得所需浓度的标准气体。

　　多元动态校准仪单次稀释过程引入的不确定度为：

　　式中：L——标准气体流量，mL/min;

　　K——稀释气流量，mL/min;

　　uL——标准气体流量为 L 时的示值误差，%;

　　uK——稀释气流量为 K 时的示值误差，%。

　　由于在主要步骤中有多个稀释步骤，因此每稀释一次就需要计算一次稀释过程引入的不确定度，最终会得到多个相对标准不确定度，如：urel(Dis)、urel(Ds1) …urel(Dsn )等，合并成稀释过程引入的不确定度如下：

　　式中：urel(Dis)——内标气稀释过程引入的不确定度;

　　urel(Ds1)——标准曲线第 1 个浓度点稀释过程引入的不确定度;

　　urel(Dsn)——标准曲线第 n 个浓度点稀释过程引入的不确定度。

　　H.4.3 采样流量引入的不确定度

　　单次采样流量的不确定度计算如下：

　　urel(Ls ) = (H.9)

　　式中：uL——采样流量为 L 时的示值误差，%。
