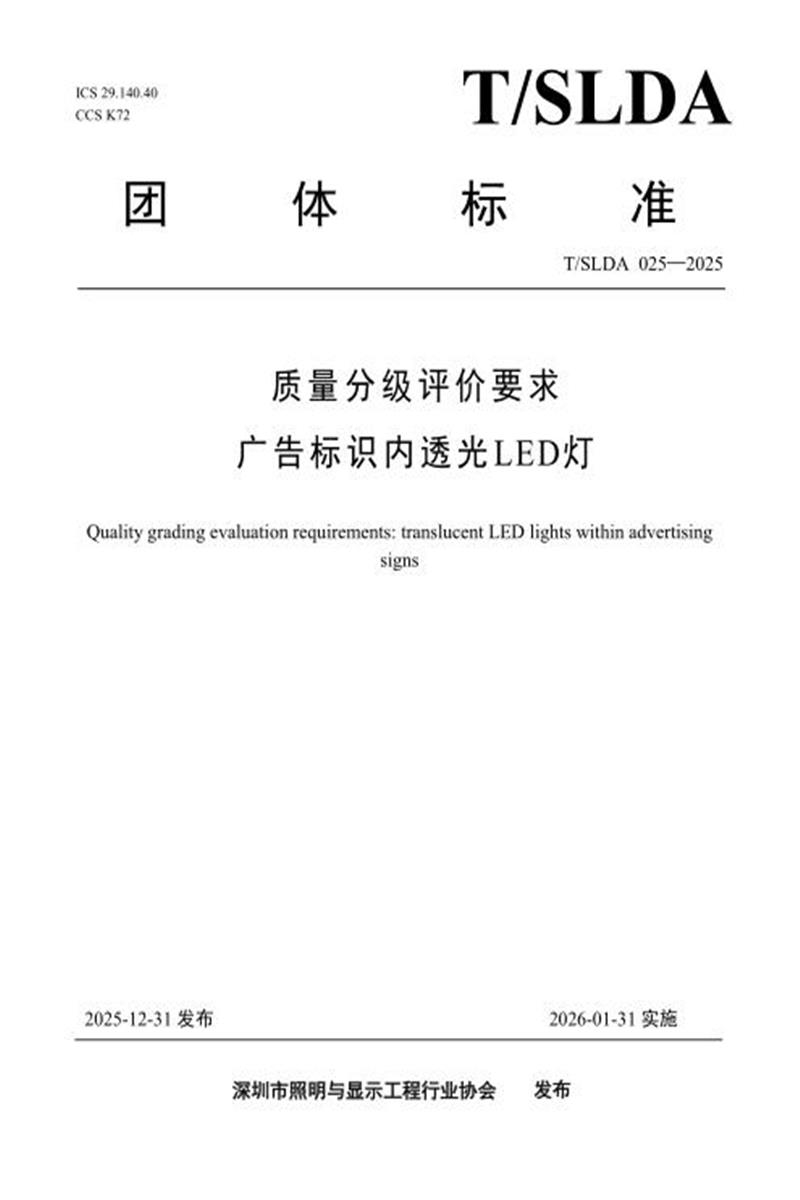

S2.710.40 T/SLDA
团 体 标 准
T/SLDA 025—2025
质量分级评价要求
广 告标识 内透光LED灯
Quality grading evaluation requirements: translucent LED lights within advertising
signs
2025-12-31 发布 2026-01-31 实施
深圳市照明与显示工程行业协会 发布
T/SLDA 025—2025
版权保护文件
版权所有归属于该标准的发布机构。除非有其他规定，否则未经许可，此发行物及其章节不得以其他形式或任何手段进行复制、再版或使用，包括电子版，影印件，或发布在互联网及内部网络等。使用许可请与发布机构获取。
T/SLDA 025—2025
T/SLDA 025—2025
前 言
本文件按照 GB/T 1.1—2020《标准化工作导则 第 1 部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由深圳市照明与显示工程行业协会提出并归口。
本文件起草单位：宁波公牛光电有限公司、深圳市美耐斯光电有限公司、深圳市照明与显示工程行业协会、深圳市零奔洋光电股份有限公司、广东爱宇照明有限公司、深圳市顺铭启科技有限公司。
本文件主要起草人：韩波、陈林、景发俊、邓伟强、梁文才、刘强、陈高朗、伍春平、葛行艳。
本文件为首次发布。
T/SLDA 025—2025
质量分级评价要求 广告标识内透光 LED 灯
1 范围
本文件规定了广告标识内透光LED灯产品质量水平的评价指标体系、评价方法及等级划分。
本文件适用于广告标识内透光LED灯(以下简称LED模组)产品质量水平评价。相关机构开展质量分级及水平评估以及相关认证时可参照使用，相关企业在制定企业标准时也可参照本文件。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2900.65-2004 电工术语 照明
GB/T 15597.2 熟料 聚甲基丙烯酸甲酯(PMMA)模塑与挤出材料 第2部分：试样制备和性能测定GBT 39394LED灯、LED灯具和LED模块的测试方法
GB/T 31831—2015 LED室内照明应用技术要求
GB 43472 灯具及灯具用电源导轨系统 安全要求
3 术语和定义
GB/T2900.65 界定的以及下列术语和定义适用于本文件。
3.1
广告标识内透光 LED 灯 LED light for inner transmit light of advertisement and signage
安装于广告灯箱或带发光的标识内部作为内透光用途的LED灯具，组成部分包括一个或多个发光二极管外，还包括其他元件，如光学、热学、电气、机械和电子元件。其可以采用外接独立式电源装置进行工作，或者内置电源模块并直接连接至市电进行工作。LED灯形态示意图见图1所示(示例)。
V- V-
3 灯 形态
a)低压 LED 灯形态
L
N N
2 灯 形态
L
L
N N
N N
3 灯形态
b)高压 LED 灯形态
、
图 1 LED 灯形态示意图
T/SLDA 025—2025
3.2
广告灯箱 advertisement lighting box
安装有LED光源、电器附件与相关控制电器，利用内光线向外透射照明或者直接外露照明方式，清晰地显示印刷、粘贴于面板广告画面的装置。
3.3
标识 signage
在公共建筑空间环境中，通过视觉、听觉、触觉或其他感知方式向使用者提供导向和识别功能的信息载体。
[来源：GB/T 51223—2017 ，2.0.3] 3.4
级联 cascade
使广告标识内透光LED灯得到安装操作扩展的电气连接，其通常采用导线连接的方式将若干个LED灯串接起来。级联的数量通常由制造厂商宣称标定。级联示意图见图1所示。
图 2 级联示意图
3.5
单元 LED 模组 unit LED Module
在级联LED灯产品中可以通过简单裁剪方式分离出来并能够单独工作的最小单元，其电气上具有一个独立的电流回路。
注：通常在级联状态下，单元LED模组通过并联方式连接到供电主线中。
3.6
级联首尾端光通量差异 luminous flux between first and last LED module for cascade
级联首端和尾端两个单元 LED 模组的光通量差值与级联首端单元 LED 模组的光通量之比。 3.7
波动深度 percent flicker
在一个波动周期内，光输出的最大值与最小值的差与光输出最大值及最小值的和之比，以百分比表示。
4 评价要求
4.1 基本要求
4.1.1 近三年，企业无较大及以上环境、安全、质量事故。
4.1.2 企业应未列入国家信用信息严重失信主体相关名录。
4.1.3 企业应根据 GB/T 19001 、GB/T 24001 、GB/T 45001 建立并运行相应质量、环境和职业健康安全等管理体系，宜根据 GB/T 23331 建立并运行能源管理体系，鼓励企业根据自身运营情况建立其他高
T/SLDA 025—2025
水平的相关管理体系。
4.1.4 产品应为量产产品，广告标识内透光 LED 灯质量评价应满足国家强制性标准的要求。
4.2 评价指标分类
4.2.1 广告标识内透光 LED 灯质量分级评价指标体系包括基线指标、核心指标和创新性指标。
4.2.2 基线指标主要包括安全要求。
4.2.3 核心指标包括波动深度、色品容差(白光)、光效、级联首尾端光通量差异(20 个模组)、照度均匀度(Emin/Eavg)a(20 个模组);核心指标分为三个等级，包括先进水平，相当于企标排行榜中 5星级水平;平均水平，相当于企标排行榜中4 星级水平;基准水平，相当于企标排行榜中 3 星级水平。
4.2.4 创新性指标包括智能化水平，划分成平均水平和先进水平两个等级，其中先进水平相当于企标排行榜中的 5 星级水平，平均水平相当于企标排行榜中4 星级水平;鼓励根据条件成熟情况适时增加与产品性能和消费者关注的相关创新性指标。
4.3 评价指标体系
4.3.1 LED 模组产品评价指标体系框架符合表 1 的规定。
表 1 广告标识内透光 LED 灯产品评价指标体系框架
T/SLDA 025—2025
表 1 广告标识内透光 LED 灯产品评价指标体系框架(续)
5 评价方法及等级划分
评价结果划分为一级、二级和三级，各等级所对应的划分依据符合表2 的规定。达到三级要求的按照有关要求进行自我声明公开后均可进入广告标识内透光 LED 灯产品质量分级排行榜。
表 2 指标评价要求及等级划分
T/SLDA 025—2025
附录 A
(资料性)
LED 灯安装在灯箱中的照度均匀度分级及试验方法
A.1 照度均匀度分级
LED灯安装于灯箱内部使用时，在广告灯箱出光面的照度均匀度可以按照表A. 1进行分级，分为低、中、高三个等级。
表 A.1 照度均匀度分级
A.2 照度均匀度检测方法
将LED灯安装于测试用途的广告灯箱内，出光表面放置亚克力白板后，按照“9点测量法 ”方式测量照度值，并以此计算照度均匀度。
“9点测量法 ”如图A. 1或图A.2所示：
注1：X、Y分别代表边长，9个测试点P1、P2、……、P9的位置按照图示中所示;
注2：记录P1、P2、……、P9测试点的测量照度值，分别记作Ep1~Ep9 。选择其中的最小值，记作Emin ;计算出9个测试点的照度算术平均值，记作Eavg ;按照U = Emin/Eavg × 100%计算出光面的照度均匀度值。将照度均匀度值依据B.1条款进行分级。
图 A.1 矩形“9 点测量法”图示
T/SLDA 025—2025
注1：P1、P2、……、P9共9个测试点，其中P1、P2、……、P8共8个测试点分布于内圆圆周线与圆形的8等分直径的交叉点上，P9测试点位于圆心处，外圆直径Φ1等于内圆直径Φ2的两倍。
注2：记录P1、P2、……、P9测试点的测量照度值，分别记作Ep1~Ep9 。选择其中的最小值，记作Emin;计算出9个点的照度算术平均值，记作Eavg;按照U = Emin/Eavg × 100%计算出光面的照度均匀度值。将照度均匀度值依据B.1条款进行分级。
图 A.2 圆形“9 点测量法”图示
本测试方法中，采用的测试灯箱宜符合以下要求：
a) 出光面采用 3 mm 厚度、透光率在 60%～70%范围的亚克力白板(PMMA)，亚克力白板质量应符合 GB/T 15597.2 的相关要求;
b) 测试灯箱宜采用矩形出光面结构(即图 A.1 所示)，或者采用圆形出光面结构(即图 A.2 所示);
c) 灯箱底部 LED 灯安装固定位置宜采用反光率低的材料。
d) 测试距离：测试仪器距离测试点(正对测试点或测试点垂直线(法线方向) )5 mm。
T/SLDA 025—2025
参 考 文 献
[1] GB/T 51223-2017 公共建筑标识系统技术规范
