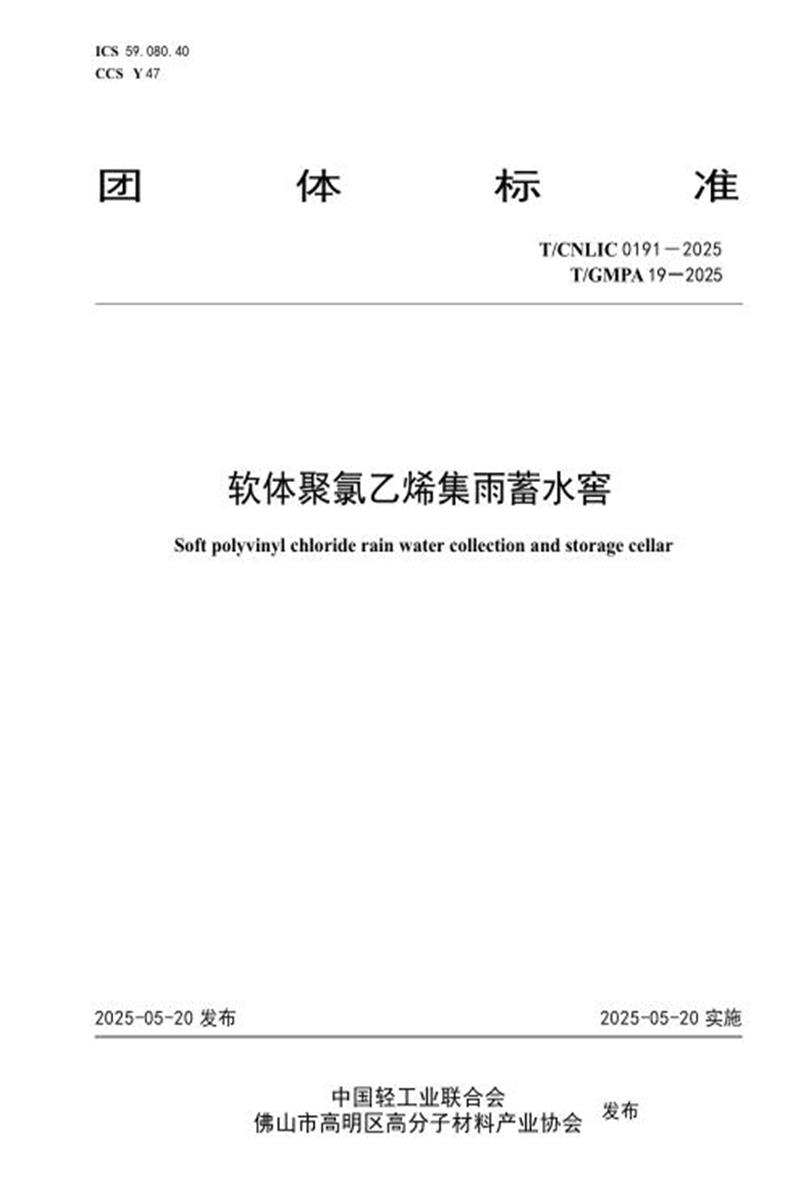

ICS 59.080.40 CCS Y 47
团 体 标 准
T/CNLIC 0191-2025 T/GMPA 19-2025
软体聚氯乙烯集雨蓄水窖
Soft polyvinyl chloride rain water collection and storage cellar
2025-05-20 发布 2025-05-20 实施
中国轻工业联合会
佛山市高明区高分子材料产业协会
发布
T/CNLIC 0191- 2025 T/GMPA 19- 2025
T/CNLIC 0191- 2025
T/GMPA 19- 2025
前 言
本文件按照GB/T 1. 1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》 的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由中国轻工业联合会、佛山市高明区高分子材料产业协会提出并归口。
本文件主要起草单位：国基亿龙(佛山)节能科技有限公司。
本文件参与起草单位：广东中联新材科技有限公司、江门市爱农新材料科技有限公司、内蒙古国基亿龙节水灌溉科技有限公司、山西智诚信达工程有限公司、陕西鄢子君建筑工程有限公司、广州嘉联华工程有限公司。
本文件主要起草人：陈爱军、王海棠、陈加古、黄永生、陈慧、陈建、余晴丰、黄小惠。
T/CNLIC 0191- 2025 T/GMPA 19- 2025
软体聚氯乙烯集雨蓄水窖
1 范围
本文件规定软体聚氯乙烯集雨蓄水窖的要求，描述了相应的试验方法，规定了检验规则及标志、包装、运输、贮存和安装的内容。
本文件适用于以软体聚氯乙烯水窖膜材为主要材料，采用高频或热风热合方法制作而成的软体水窖(以下简称“软体水窖 ”)的生产、检验、销售和安装。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 18244-2022 建筑防水材料老化试验方法
FZ/T 01007-2008 涂层织物 耐低温性的测定
HG/T 2580-2008 橡胶或塑料涂覆织物 拉伸强度和拉断生产率的测定
HG/T 3050.2 橡胶或塑料涂覆织物 整卷特性的测定 第2部分：测定单位面积的总质量、单位面积的涂覆质量和单位面积的底布质量的方法
QB/T 4042-2010 聚氯乙烯涂层膜材
3 术语和定义
本文件没有需要界定的术语和定义。
4 要求
4.1 结构
软体水窖由窖体、集雨面、天窗、抽水口、溢水口、出水口、过滤进水口、D形环、扣眼和水位监测仪组成，结构形式见图1。
T/CNLIC 0191- 2025 T/GMPA 19- 2025
标引序号说明：
1—集雨面;2—抽水口;3—过滤进水口;4—天窗;5—扣眼;6—窖体;7—水位检测仪;8—D形环;9—出水口; 10—溢水口。
图1 软体水窖示意图
4.2 规格
公称高度为1. 1 m 、1.5 m或2.0 m。
公称宽度为2.0 m 、3.2 m或4.3 m。
公称长度为2.8 m 、3.7 m或5.5 m。
其他规格尺寸由供需双方协商确定。
4.3 尺寸偏差
4.3.1 高度、宽度和长度尺寸偏差不应小于定值0.5%。
4.3.2 窖体容体偏差不应小于定值，不大于定值5%。
4.3.3 集雨面面积偏差不应小于定值，不大于定值5%。
4.4 外观
软体水窖的外观应符合表1的要求。
表1 外观要求
T/CNLIC 0191- 2025 T/GMPA 19- 2025
4.5 性能
4.5.1 软体水窖用聚氯乙烯涂覆织物膜材性能应符合表2的规定。
表2 软体水窖用聚氯乙烯涂覆织物膜材性能
4.5.2 软体水窖用聚氯乙烯涂覆织物膜材的单位面积总质量应为( 1 000±30)g 。其他单位面积总质量由供需双方协商确定，其膜材的性能应符合表2的规定。
4.6 辅助配件
4.6.1 扣眼
扣眼公称内径尺寸应大于10 mm ，表面应进行防锈处理。
4.6.2 D形环
D形环材料采用不锈钢材质，表面应进行防锈处理。材料直径不应小于5 mm。D形环的长边内径不应小于5 cm ，宽边内径不应小于3 cm。
5 试验方法
5.1 结构、规格及尺寸偏差
目测产品结构，软体水窖规格与尺寸偏差分别用分度值为 1 cm 的卷尺测量，计算尺寸偏差，精确至 1 cm。
5.2 外观
室外正常光线下目测检查。
T/CNLIC 0191- 2025
T/GMPA 19- 2025
5.3 产品性能
5.3.1 试样的裁取
试样应从已焊接好的池体的同一卷产品中裁取长800 mm 、宽400 mm试样2块用于制备试样。
5.3.2 拉伸负荷
按HG/T 2580-2008中的规定进行试验
5.3.3 撕裂负荷
按QB/T 4042-2010中5.6进行试验。
5.3.4 剥离负荷
按QB/T 4042-2010中5.7进行试验。
5.3.5 耐候性能
按GB/T 18244-2022的方法进行氙弧灯试验。照射时间为4 000 h(累计辐照能量约8000 kJ/m2 )。处理后的试验片在标准环境下放置24 h ，然后按HG/T 2580-2008的规定进行试验片老化后拉伸负荷测试。
5.3.6 拉伸负荷保持率
按QB/T 4042-2010中5.9进行试验。
5.3.7 耐寒性能
按FZ/T 01007-2008的规定进行低温冲击试验。
5.3.8 单位面积总质量及平均偏差
按HG/T 3050.2进行试验。
6 检验规则
6.1 组批
产品以批为单位进行验收，同一原料、同一规格、同一工艺的产品为一批，每批不应超过 10 件。
6.2 出厂检验
对每批产品进行出厂检验，出厂检验项目为结构、外观、尺寸偏差。
6.3 型式检验
型式检验项目为第 4 章的全部项目。有下列情况之一时，应进行型式检验：
a) 新产品批量投产时;
b) 正式生产后，如材料或工艺有较大的改变，可能会影响产品性能时;
c) 正常生产 24 个月时;
d) 停产 12 个月以上，恢复生产时;
T/CNLIC 0191- 2025 T/GMPA 19- 2025
e) 出厂检验结果与上次型式检验有较大差异时。
6.4 抽样方法
采取随机抽样方法。
6.5 抽样方案及判定规则
6.5.1 结构、规格、外观的检验按每批抽取 3 件的检验方案执行。取其中 1 件对结构、规格、外观进行检验，检验结果中如有不合格项，应再取 2 件进行复验，如仍有不合格，则该批为不合格。
6.5.2 结构、规格、外观合格的软体水窖用于第 4 章其他要求的检验，其中 4.5 试样应从同批产品中抽取的同一软体水窖采用的主体材料中裁取 1 m 样品。检验结果中若有不合格项，应在同一软体水窖采用的主体材料中裁取双倍样品，对不合格项进行复检，如仍有不合格，则该批为不合格。
7 标志、包装、运输和贮存
7.1 标志
每件产品上应有合格证，应至少有下列内容：
a) 制造厂名称、地址，
b) 产品名称、规格，
c) 生产日期或生产批号，
d) 检验员代号。
7.2 包装
内、外包装根据供需双方协商确定。内包装内应附有使用说明书和合格证书。使用说明书至少包括如下内容：
a) 产品用途和使用限制，
b) 使用前应进行检查的注意事项，
c) 使用方法，
d) 贮存条件，
e) 其他注意事项。
7.3 运输
由供需双方协商确认。
7.4 贮存
软体水窖应贮存在通风、阴凉、干燥的仓库内，防挤压重压，远离热源和腐蚀性介质。产品自生产之日起，贮存期不超过两年。
8 安装
软体水窖安装见附录 A。
T/CNLIC 0191- 2025
T/GMPA 19- 2025
附 录 A (资料性)
软体水窖安装
A.1 软体水窖安装
A.1.1 D 形环、扣眼符合 4.6 的规定。
A.1.2 土坑的池底和池壁平整，无尖锐的硬物。
A.1.3 固定 D 形环的绳子，拉伸强度不小于 1 000 N。
A.1.4 固定集雨面的铁钉表面做防锈处理，表面无裂缝、弯曲、变形、毛刺等瑕疵，顶部的弯角在 70° ~
89°。
A.2 软体水窖窖体
A.2.1 软体水窖加工采用高频焊接热合或热风熔合，热合面平整、无褶皱，刀口无明显锯齿状。
A.2.2 软体水窖体所有开孔处都采用高频焊接热合或热风熔合工艺加强处理，开孔处在 2.0 kN 的拉力下保持至少 10s 不被撕裂。热合位置偏差不超过 20 mm。
A.2.3 软体水窖体预留水位监控仪链接位置，具体位置由供需双方协商确定。
A.2.4 软体水窖安装完成后，在距离水窖集雨面四周外延不小于 50 cm 处，开挖宽 30 cm～50 cm 、深度 30 cm～50cm 的排水沟。
A.2.5 软体水窖安装完成后，在软体水窖外围安装防护围栏，防护栏高度不低于 1.5 m，在护栏显眼处张贴危险警示标志。
